Pipe Strainer Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn

Trong các hệ thống cấp nước công nghiệp, HVAC, PCCC hay dây chuyền sản xuất hóa chất, sự xuất hiện của gỉ sét, cặn hàn, mạt kim loại, cát và rác thô là điều không thể tránh khỏi. Khi các hạt rắn này tự do di chuyển trong đường ống, chúng nhanh chóng trở thành "kẻ thù" làm kẹt đĩa van, gây mài mòn cánh bơm, làm hỏng đồng hồ đo và tắc nghẽn các thiết bị trao đổi nhiệt đắt tiền. Lựa chọn trang bị pipe chính là giải pháp lọc cơ học then chốt giúp loại bỏ triệt để mối lo ngại này, đảm bảo toàn bộ hệ thống vận hành liên tục, an toàn và tối ưu chi phí bảo dưỡng.

Pipe Strainer giúp bảo vệ hệ thống đường ống như thế nào?

Sự tích tụ tạp chất cơ học trong dòng lưu chất là nguyên nhân hàng đầu gây ra các sự cố ngưng trệ sản xuất ngoài kế hoạch. Khi chất lỏng hoặc khí di chuyển với áp lực lớn, những hạt cặn thô tác động như những vật thể mài mòn, liên tục va đập và làm tổn hại bề mặt bên trong của các thiết bị quan trọng.

Nếu không được xử lý ngay từ giai đoạn đầu của tuyến ống, các tạp chất này sẽ gây ra chuỗi hậu quả nghiêm trọng:

• Gây kẹt và hỏng van: Cặn hàn hoặc mạt kim loại lắng đọng tại vách van làm van không thể đóng kín, gây rò rỉ hoặc hỏng hoàn toàn bề mặt làm kín.

• Mài mòn cánh bơm: Bơm hút phải cát đá và cặn cứng sẽ bị mài mòn cánh quạt nhanh chóng, làm giảm hiệu suất đẩy và giảm tuổi thọ động cơ.

• Sai lệch thiết bị đo: Đồng hồ đo lưu lượng, cảm biến áp suất bị bám cặn sẽ cho kết quả đo đạc sai lệch, ảnh hưởng đến việc kiểm soát vận hành.

• Tắc nghẽn bộ trao đổi nhiệt: Cặn bẩn lấp đầy các khe hẹp của dàn trao đổi nhiệt, làm suy giảm nghiêm trọng khả năng truyền nhiệt và tiêu tốn nhiều năng lượng hơn.

Pipe xuất hiện như một "lá chắn" bảo vệ tại các vị trí xung yếu. Bằng cách giữ lại toàn bộ hạt rắn ngay trên tuyến đường ống trước khi dòng chảy tiến vào các thiết bị đắt tiền, thiết bị này giúp doanh nghiệp tránh được những khoản chi phí sửa chữa đắt đỏ và hạn chế tối đa rủi ro dừng máy đột ngột.

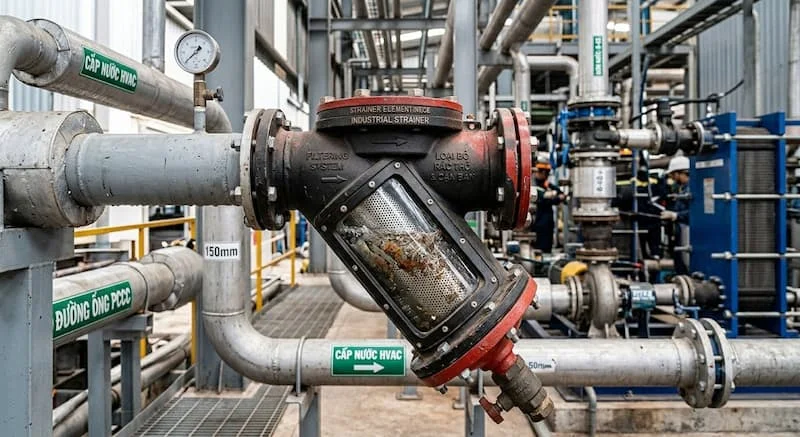

Pipe Strainer là gì?

Pipe (bộ lọc rác đường ống) là thiết bị lọc cơ học được lắp trực tiếp trên đường ống nhằm giữ lại các tạp chất rắn như cặn bẩn, gỉ sét, mạt kim loại hoặc vật thể lạ trong dòng chảy, qua đó bảo vệ bơm, van, đồng hồ và các thiết bị phía sau.

Khác với các bộ lọc tinh xử lý hóa học hay vi sinh, pipe tập trung vào nhiệm vụ lọc thô và lọc trung gian. Thiết bị hoạt động dựa trên cơ chế giữ lại các hạt cặn có kích thước lớn hơn khe lưới lọc, trong khi vẫn cho phép dòng chất lỏng hoặc chất khí đi qua với trở lực thấp nhất. Nhờ kết cấu đơn giản, độ bền cao và khả năng tái sử dụng lưới lọc sau khi vệ sinh, thiết bị này trở thành thành phần bắt buộc trong hầu hết các hạ tầng kỹ thuật hiện đại.

Cấu tạo Pipe Strainer gồm những bộ phận nào?

Một thiết bị pipe tiêu chuẩn được cấu thành từ 5 bộ phận chính, phối hợp chặt chẽ để đảm bảo khả năng giữ cặn và chịu áp lực tối ưu:

1. Thân strainer (Body): Vỏ ngoài chịu lực của thiết bị, chế tạo từ các vật liệu như gang, thép carbon, hoặc inox 304/316 tùy thuộc vào môi chất, nhiệt độ và áp suất làm việc.

2. Lưới lọc (Filter Screen/Basket): Trái tim của strainer, nơi trực tiếp giữ lại tạp chất . Lưới lọc thường làm bằng thép không gỉ (inox 304/316) để chống ăn mòn, được đục lỗ hoặc dệt thành các mắt lưới có kích thước xác định (đo bằng chỉ số Mesh hoặc Micron).

3. Nắp strainer (Cover/Cap): Bộ phận đậy kín khoang chứa lưới lọc, gắn liền với thân qua kết nối ren hoặc bích. Nắp có thể tháo rời dễ dàng để kỹ thuật viên lấy lưới lọc ra kiểm tra, xả cặn và vệ sinh .

4. Gioăng làm kín (Gasket/O-ring): Đặt giữa thân và nắp strainer (hoặc tại các điểm kết nối), giúp ngăn ngừa tối đa tình trạng rò rỉ chất lỏng hoặc khí ra môi trường bên ngoài khi hệ thống vận hành dưới áp suất cao.

5. Đầu kết nối (End Connections): Phần tiếp giáp với đường ống, thiết kế đa dạng theo các tiêu chuẩn kỹ thuật như kết nối ren (Threaded), mặt bích (Flanged như ANSI, DIN, JIS), hàn (Welded) hoặc Clamp vi sinh.

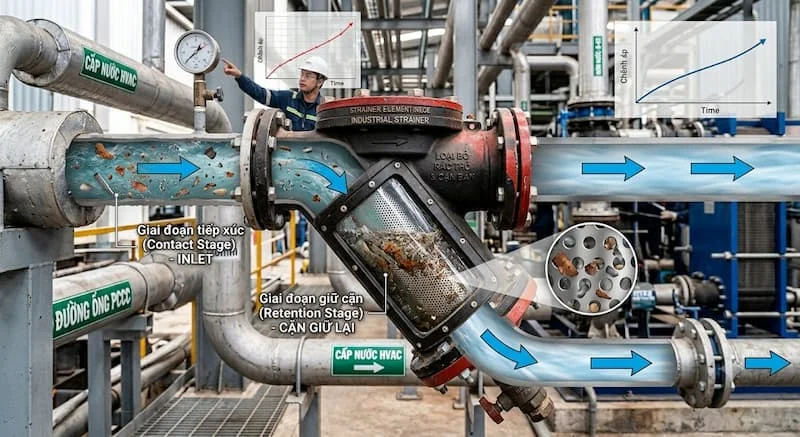

Nguyên lý hoạt động của Pipe Strainer

Nguyên lý vận hành của pipe hoàn toàn dựa trên cơ chế sàng lọc cơ học theo dòng lưu chuyển của môi chất :

• Giai đoạn tiếp xúc: Dòng chất lỏng hoặc khí mang theo cặn bẩn đi vào cổng vào (Inlet) của thân strainer và đi thẳng vào bên trong hoặc bề mặt bên ngoài của lưới lọc .

• Giai đoạn giữ cặn: Dưới tác động của áp lực dòng chảy, môi chất bắt buộc phải xuyên qua các lỗ lưới . Tất cả tạp chất có kích thước lớn hơn kích thước mắt lưới sẽ bị bẫy và giữ lại bên trong lòng lưới hoặc bề mặt ngoài nếp gấp .

• Giai đoạn xả dòng sạch: Phần lưu chất đã được loại bỏ cặn thô tiếp tục chảy qua phần lõi rỗng và thoát ra ngoài qua cổng ra (Outlet), tiến tới các thiết bị bảo vệ an toàn phía sau .

Trong quá trình vận hành, lượng cặn giữ lại ngày càng nhiều sẽ làm thu hẹp diện tích lưu thông của dòng chảy, dẫn đến hiện tượng chênh áp (chênh lệch áp suất) giữa đầu vào và đầu ra gia tăng . Kỹ thuật viên sẽ dựa vào chỉ số chênh áp này để xác định thời điểm cần dừng hệ thống hoặc chuyển dòng để tháo lưới ra vệ sinh .

Các loại Pipe Strainer phổ biến hiện nay

Tùy thuộc vào không gian lắp đặt, đặc tính môi chất và yêu cầu vận hành liên tục, pipe được chia thành các dòng sản phẩm chính sau:

1. Y Strainer (Lọc chữ Y)

• Đặc điểm: Thân có hình dáng chữ Y với nhánh lọc nằm nghiêng một góc so với đường ống chính.

• Ưu điểm: Thiết kế vô cùng nhỏ gọn, tổn thất áp suất thấp, chi phí đầu tư tối ưu.

• Ứng dụng: Rất phổ biến trong các hệ thống đường ống nước, đường ống hơi nóng, khí nén và chất lỏng có hàm lượng cặn thấp đến trung bình.

2. Basket Strainer / T Strainer (Lọc giỏ / Lọc chữ T)

• Đặc điểm: Khoang chứa lưới lọc có dạng hình trụ (giỏ) đứng vuông góc hoặc thẳng hàng với dòng chảy, dung tích chứa cặn lớn hơn nhiều so với Y strainer.

• Ưu điểm: Khả năng chứa cặn vượt trội, giảm tần suất phải tháo ra vệ sinh. Thường trang bị nắp mở nhanh giúp việc bảo trì vô cùng thuận tiện.

• Ứng dụng: Sử dụng cho đường ống kích thước lớn (từ DN50 trở lên), các hệ thống dầu nhớt, hóa chất hoặc chất lỏng có độ nhớt cao và chứa nhiều cặn thô.

3. Duplex Strainer (Lọc kép)

• Đặc điểm: Cấu tạo gồm hai khoang lọc song song được kết nối thông qua một van chuyển dòng.

• Ưu điểm: Cho phép cô lập một bên khoang lọc để vệ sinh lưới mà dòng chảy qua bên còn lại vẫn hoạt động bình thường, hoàn toàn không phải dừng hệ thống.

• Ứng dụng: Bắt buộc phải có trong các nhà máy vận hành liên tục 24/7 như lọc dầu, hóa chất, hệ thống làm mát hàng hải, hoặc dây chuyền sản xuất thực phẩm .

4. Temporary Strainer (Lọc tạm thời / Lọc nón)

• Đặc điểm: Có dạng hình nón, hình đĩa hoặc hình giỏ đơn giản, được kẹp trực tiếp giữa hai mặt bích đường ống.

• Ưu điểm: Chi phí rất rẻ, dễ dàng lắp đặt và tháo bỏ.

• Ứng dụng: Dùng trong giai đoạn chạy thử nghiệm hệ thống mới dựng để dọn sạch xỉ hàn, gỉ sét và rác thi công, sau đó sẽ được tháo ra.

Các thông số kỹ thuật quan trọng khi chọn Pipe Strainer

Việc chọn đúng thông số kỹ thuật quyết định đến 90 phần trăm hiệu quả lọc và tuổi thọ của cả hệ thống đường ống:

• Kích thước đường ống (Pipe Size / DN): Định danh đường ống (DN15, DN25, DN50, DN100...) phải đồng bộ với kích thước kết nối của strainer để đảm bảo không làm thắt nút cổ chai dòng chảy.

• Cấp độ lọc (Mesh / Micron):

  • Mesh: Số lượng lỗ lọc trên một inch tới (Ví dụ: 40 mesh, 80 mesh, 100 mesh). Số Mesh càng lớn thì lỗ lọc càng mịn.

  • Micron: Kích thước thực tế của hạt nhỏ nhất có thể bị giữ lại (1 mesh tương đương khoảng 25400 micron).

  • Lưu ý: Cần chọn cấp lọc vừa đủ để bảo vệ thiết bị phía sau, tránh chọn quá mịn gây nhanh tắc đường ống.

• Áp suất làm việc (Pressure Rating): Lựa chọn cấp áp suất phù hợp (PN10, PN16, PN25, Class 150, Class 300) dựa trên áp suất vận hành tối đa của hệ thống.

• Nhiệt độ làm việc (Temperature Rating): Ảnh hưởng trực tiếp đến việc chọn vật liệu gioăng làm kín (EPDM, PTFE, Viton) và vật liệu thân (thép hoặc inox cho nhiệt độ cao).

• Vật liệu chế tạo (Material):

  • Gang (Cast Iron): Dùng cho nước lạnh, HVAC, giá thành rẻ.

  • Thép Carbon (WCB): Dùng cho hơi nóng, dầu nhiệt, chịu áp lực cao.

  • Inox 304/316 (Stainless Steel): Dùng cho hóa chất, nước biển, thực phẩm và đồ uống nhờ khả năng chống ăn mòn và đảm bảo an toàn vệ sinh .

• Kiểu kết nối (Connection): Ren cho ống nhỏ từ DN50 trở xuống, Mặt bích cho ống lớn, Hàn cho hệ thống áp suất rất cao.

So sánh Pipe Strainer với Filter và Inline Filter

Người vận hành thường dễ lẫn lộn giữa pipe , filter thông thường và inline filter. Bảng so sánh dưới đây sẽ giúp phân biệt rõ ràng:

Tại sao Pipe Strainer có thể làm giảm áp suất đường ống?

Một trong những hiện tượng kỹ thuật cần lưu ý là tổn thất áp suất (sụt áp) khi dòng lưu chất đi qua pipe .

Khi chất lỏng chảy qua các khe nhỏ của lưới lọc, ma sát cơ học và việc thay đổi đột ngột diện tích cắt ngang của dòng chảy sẽ tạo ra trở lực.

Độ chênh lệch áp suất = Áp suất đầu vào trừ đi Áp suất đầu ra

• Khi lưới lọc sạch: Độ chênh áp duy trì ở mức tối thiểu theo thiết kế ban đầu (thường nhỏ hơn 0.1 đến 0.2 bar), hệ thống vận hành đạt lưu lượng tối đa.

• Khi cặn bẩn tích tụ: Tạp chất bị bẫy dần lấp đầy các mắt lưới . Diện tích lưu thông hiệu dụng của dòng chảy bị thu hẹp đáng kể , làm trở lực tăng vọt, kéo theo độ chênh áp tăng cao và lưu lượng đầu ra bị sụt giảm .

Lời khuyên chuyên gia: Nên lắp đặt đồng hồ đo áp suất ở cả trước và sau strainer. Khi phát hiện độ chênh áp vượt quá ngưỡng an toàn (thường lớn hơn 0.5 đến 0.8 bar tùy hệ thống), kỹ thuật viên cần tiến hành tháo giỏ lọc ra vệ sinh ngay để tránh làm sụt áp toàn mạng lưới hoặc nứt vỡ lưới lọc .

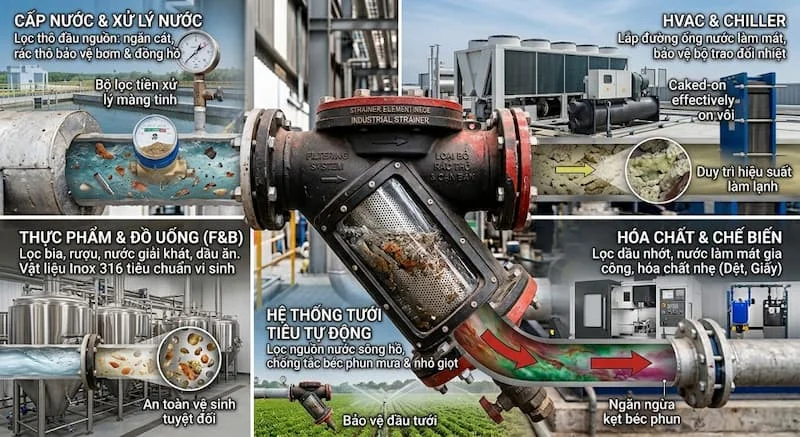

Pipe Strainer được sử dụng ở đâu?

Nhờ sự linh hoạt trong thiết kế và đa dạng về vật liệu chế tạo, thiết bị này đóng vai trò không thể thay thế trong các hạ tầng kỹ thuật :

• Hệ thống cấp thoát & Xử lý nước: Lọc thô đầu nguồn ngăn cát đá, rác thô bảo vệ bơm cấp nước và đồng hồ đo nước chính . Làm bộ lọc tiền xử lý hiệu quả trước các hệ thống lọc màng tinh công nghiệp .

• Hệ thống điều hòa trung tâm (HVAC) & Chiller: Lắp trên đường ống nước làm mát để giữ lại cặn vôi, rác thô, bảo vệ thiết bị trao đổi nhiệt không bị bám bẩn làm giảm hiệu suất làm lạnh .

• Ngành thực phẩm & Đồ uống: Lọc cặn trong quá trình chế biến bia, rượu, nước giải khát, dầu ăn . Sử dụng vật liệu inox 304/316 tiêu chuẩn vi sinh giúp đảm bảo tuyệt đối an toàn vệ sinh thực phẩm và không gây thôi nhiễm .

• Công nghiệp hóa chất & Chế biến: Lọc cặn dầu nhớt, nước làm mát máy gia công cơ khí, dung dịch sơn, hóa chất nhẹ trong các nhà máy dệt may, sản xuất giấy .

• Hệ thống tưới tiêu tự động: Giữ lại rong rêu, rác nhỏ trong nguồn nước sông hoặc hồ, chống tắc nghẽn các béc phun mưa và béc nhỏ giọt .

Những vị trí quan trọng nên lắp đặt Pipe

Để tối ưu hóa khả năng bảo vệ, vị trí lắp đặt pipe cần tuân thủ theo các nguyên tắc kỹ thuật sau:

1. Trực tiếp trước cổng hút của Bơm: Ngăn chặn cát đá, phôi kim loại bị hút vào làm mẻ cánh quạt bơm.

2. Trước các Van điều khiển: Bảo vệ các khe van nhỏ hẹp không bị kẹt bởi cặn bẩn, giữ cho van hoạt động chính xác.

3. Trước Đồng hồ đo lưu lượng: Tránh cho các hạt rắn làm hỏng cánh quạt của đồng hồ cơ hoặc cản trở tín hiệu của đồng hồ điện từ.

4. Trước Bộ trao đổi nhiệt: Đảm bảo bề mặt truyền nhiệt luôn sạch sẽ, tránh tắc nghẽn bẫy hơi trong hệ thống nhiệt.

Lưu ý lắp đặt: Luôn chú ý chiều mũi tên chỉ hướng dòng chảy đúc nổi trên thân strainer, đồng thời chừa khoảng không gian trống bên dưới hoặc bên cạnh để phục vụ việc tháo nắp lấy lưới lọc ra vệ sinh .

Sai lầm thường gặp khiến Pipe giảm hiệu quả

1. Chọn sai kích thước đường ống (DN): Chọn strainer nhỏ hơn kích thước ống chính nhằm tiết kiệm chi phí sẽ làm tăng trở lực dòng chảy không cần thiết và gây sụt áp nghiêm trọng.

2. Lựa chọn Mesh quá mịn so với nhu cầu: Lưới lọc càng mịn không phải lúc nào cũng tốt. Mesh quá nhỏ sẽ làm giỏ lọc cực kỳ nhanh bị tắc, bắt buộc phải tháo ra vệ sinh liên tục, gây gián đoạn vận hành .

3. Không chú ý đến vật liệu ăn mòn: Sử dụng thân gang hoặc inox 304 cho môi trường nước biển, hóa chất mạnh sẽ dẫn đến tình trạng ăn mòn thủng thân strainer nhanh chóng.

4. Lắp ngược chiều dòng chảy: Lắp ngược hướng mũi tên thiết kế làm cho cặn bẩn đọng sai vị trí, không thể xả cặn và làm giảm diện tích lọc của thiết bị.

5. Không chừa không gian bảo trì: Thi công đường ống quá sát tường hoặc các thiết bị khác làm cho kỹ thuật viên không thể rút giỏ lọc ra ngoài khi cần vệ sinh .

Câu hỏi thường gặp về Pipe (FAQ)

Pipe là gì?

Pipe là thiết bị lọc cơ học lắp trên đường ống nhằm giữ lại cặn bẩn, gỉ sét và hạt rắn, bảo vệ an toàn cho bơm, van và các thiết bị đo phía sau.

Pipe strainer khác gì với bộ lọc tinh (Filter)?

Strainer tập trung vào việc lọc thô các hạt cặn rắn kích thước lớn với trở lực thấp và lưới lọc tái sử dụng nhiều lần . Trong khi đó, Filter xử lý các hạt cặn siêu nhỏ, vi khuẩn và thường phải thay lõi lọc mới định kỳ.

Khi nào cần tiến hành vệ sinh lưới lọc Pipe ?

Nên vệ sinh khi chỉ số chênh lệch áp suất giữa đầu vào và đầu ra tăng cao so với ban đầu (thường đạt mốc 0.5 đến 0.8 bar), hoặc định kỳ theo kế hoạch bảo dưỡng của nhà máy .

Kết luận

Pipe strainer tuy là một thiết bị có cấu tạo đơn giản nhưng đóng vai trò cực kỳ quan trọng trong việc bảo vệ toàn bộ hạ tầng kỹ thuật đường ống. Việc nắm rõ nguyên lý, lựa chọn đúng kích thước DN, cấp lọc Mesh và vật liệu phù hợp không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa thiết bị mỗi năm pipe strainer.
