Côn Thu Ống Nước Là Gì? Phân Loại, Kích Thước Và Cách Chọn

Khi đường ống thay đổi kích thước, côn thu là phụ kiện không thể thiếu

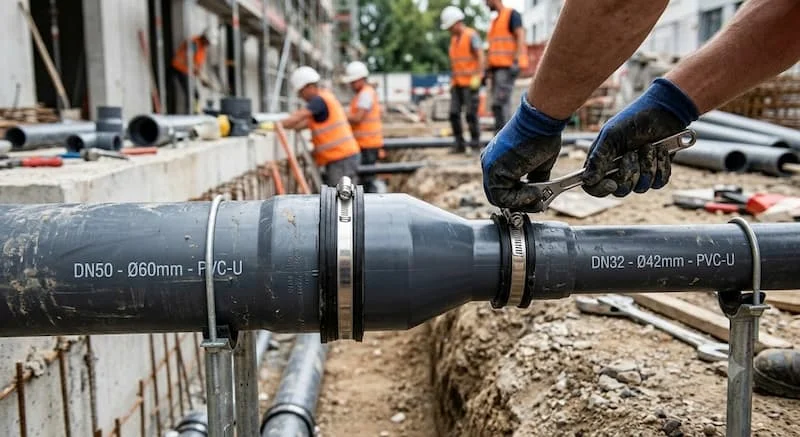

Trong quá trình thiết kế và thi công hệ thống đường ống, việc kết nối hai tuyến ống có đường kính khác nhau là bài toán cực kỳ phổ biến. Chẳng hạn, khi tuyến ống cấp chính có kích thước DN50 (đường kính ngoài 60mm) nhưng cần chia nhánh sang tuyến ống nhỏ hơn như DN32 (đường kính ngoài 42mm), việc nối trực tiếp hai đoạn ống là điều hoàn toàn không thể.

Lúc này, bạn không thể ép hai đầu ống chênh lệch đường kính ăn khớp với nhau mà không sử dụng phụ kiện trung gian. Việc dùng sai quy cách hay chắp vá bằng các giải pháp thủ công không chỉ gây cản trở dòng chảy mà còn dẫn đến rò rỉ, sụt giảm áp suất nghiêm trọng và làm suy giảm tuổi thọ toàn bộ công trình.

Để giải quyết triệt để bài toán chuyển tiếp này, côn thu ống nước chính là phụ kiện đường ống chuyên dụng giữ vai trò then chốt. Thiết bị đóng vai trò làm cầu nối chuyển đổi kích thước mượt mà, giúp kiểm soát tốc độ dòng chảy và duy trì độ kín khít tuyệt đối cho toàn hệ thống.

Côn thu ống nước là gì?

Côn thu ống nước (tên tiếng Anh: Reducer, hay còn gọi là bầu giảm, đầu giảm) là loại phụ kiện đường ống dùng để kết nối hai đoạn ống có kích thước chênh lệch nhau, tạo sự chuyển tiếp từ đường kính lớn sang đường kính nhỏ hoặc ngược lại trong cùng một tuyến ống.

Khác với các phụ kiện như van công nghiệp có chức năng đóng/mở hay điều tiết lưu lượng, côn thu hoàn toàn không có bộ phận chuyển động bên trong. Vai trò chính của phụ kiện này thuần túy là biến đổi không gian tiết diện của tuyến ống.

• Tên gọi thông dụng: Côn thu, bầu giảm, đầu giảm ống, reducer.

• Thiết kế cốt lõi: Hai đầu có đường kính danh định (DN) khác nhau, nối với nhau qua một phần thân hình nón thu nhỏ dần.

• Vật liệu sản xuất: Inox, thép carbon, thép mạ kẽm, nhựa PVC, PPR, HDPE hoặc đồng.

Cấu tạo và nguyên lý hoạt động của côn thu

Cấu tạo cơ bản

Dù được làm từ vật liệu nào hay sử dụng phương pháp kết nối nào, cấu tạo của một phụ kiện côn thu cơ bản luôn bao gồm 4 phần:

1. Đầu lớn: Khớp với đường kính của tuyến ống nguồn hoặc đường ống có kích thước lớn hơn.

2. Đầu nhỏ: Khớp với đường kính của tuyến ống hạ cấp hoặc đường ống nhỏ hơn.

3. Thân côn chuyển tiếp: Đoạn thân hình côn nối liền hai đầu, có độ dốc chuyển tiếp được tính toán kỹ lưỡng để tối ưu dòng chảy.

4. Bề mặt kết nối: Thiết kế dạng ren, gờ hàn đối đầu, vạt cắm hàn, hoặc gờ dán keo tùy thuộc vào vật liệu.

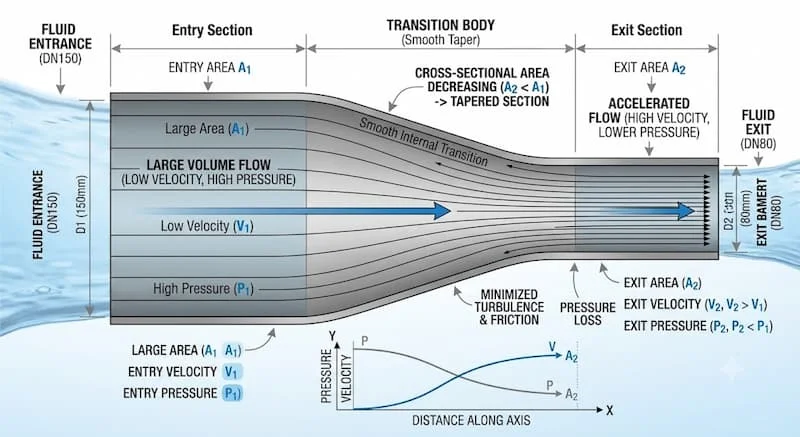

Nguyên lý hoạt động

Nguyên lý vận hành của phụ kiện dựa hoàn toàn vào sự thay đổi diện tích lòng ống:

• Khi dòng chảy đi từ đầu lớn sang đầu nhỏ: Diện tích lòng ống giảm dần làm tăng tốc độ dòng chảy và tạo ra một mức chênh lệch áp suất nhất định.

• Khi dòng chảy đi từ đầu nhỏ sang đầu lớn: Diện tích lòng ống mở rộng làm giảm tốc độ dòng chảy, giúp ổn định áp suất phía sau.

Nhiệm vụ của phần thân chuyển tiếp là giảm thiểu hiện tượng xoáy lốc, ma sát lòng ống và tổn thất áp suất khi lưu chất thay đổi vận tốc đột ngột.

Côn thu ống nước có những loại nào?

Để lựa chọn chính xác sản phẩm cho công trình, người ta thường phân loại côn thu theo 3 tiêu chí chính: hình dạng, vật liệu và kiểu kết nối.

1. Phân loại theo hình dạng kết cấu

• Côn thu đồng tâm (Concentric Reducer): Tâm của đầu lớn và đầu nhỏ nằm trên cùng một đường thẳng (cùng trục). Dạng thu nhỏ đối xứng này thích hợp cho các tuyến ống dẫn thẳng đứng hoặc các tuyến ống không đòi hỏi khắt khe về việc bọng khí/lắng cặn.

• Côn thu lệch tâm (Eccentric Reducer): Tâm của hai đầu lệch nhau, tạo ra một mặt phẳng phẳng nằm ngang ở một phía và phần thu dốc ở phía đối diện. Dạng này đặc biệt quan trọng trong các đường ống nằm ngang (đặc biệt là đường ống hút của máy bơm) để ngăn tích tụ bọt khí gây ra hiện tượng xâm thực.

2. Phân loại theo vật liệu chế tạo

• Côn thu inox (SUS 304, 316): Chịu hóa chất, chống ăn mòn tuyệt đối, chịu nhiệt và áp suất cao. Thường dùng trong ngành thực phẩm, dược phẩm, hóa chất và xử lý nước thải.

• Côn thu thép (Thép đen, thép mạ kẽm): Khả năng chịu lực cơ học cực cao, chịu áp lực lớn. Phù hợp cho hệ thống PCCC, đường ống công nghiệp, dầu khí, hơi nóng.

• Côn thu nhựa (PVC, PPR, HDPE): Trọng lượng nhẹ, chống ăn mòn hóa học, giá thành rẻ, thi công dễ dàng. Phổ biến trong hạ tầng cấp thoát nước dân dụng, tưới tiêu.

3. Phân loại theo phương pháp kết nối

• Côn thu ren: Kết nối bằng ren trong hoặc ren ngoài, thường dùng cho các đường ống kích thước nhỏ (đến DN50) và áp suất thấp.

• Côn thu hàn đối đầu: Hàn trực tiếp hai mép ống, chịu áp lực rất cao, kín khít vĩnh viễn, phổ biến cho đường ống thép và inox công nghiệp.

• Côn thu hàn cắm / Dán keo: Cắm ống vào trong lòng phụ kiện rồi hàn hoặc dán keo, phù hợp cho đường ống nhựa hoặc hệ thống inox vi sinh áp lực vừa.

• Côn thu mặt bích: Có đúc kèm mặt bích ở hai đầu, giúp tháo lắp bảo trì cực kỳ linh hoạt trên các tuyến ống kích thước lớn.

Kích thước côn thu ống nước được xác định như thế nào?

Xác định đúng kích thước phụ kiện là yếu tố quyết định đến tính khả thi khi lắp đặt. Kích thước côn thu luôn được ký hiệu dưới dạng Kích thước đầu lớn chuyển sang Kích thước đầu nhỏ.

Các chuẩn ký hiệu kích thước cần biết

• DN (Đường kính danh định): Tiêu chuẩn Châu Âu (như DN15, DN20, DN50, DN100).

• Inch (Hệ Anh): Phổ biến trong ngành van - ống (như 1/2 inch, 3/4 inch, 2 inch, 4 inch).

• Phi (Đường kính ngoài thực tế bằng milimét): Thường dùng ở Việt Nam (như Phi 21, Phi 27, Phi 60, Phi 114).

Bảng tra kích thước côn thu thông dụng

Lưu ý: Bên cạnh đường kính, cần kiểm tra độ dày thành ống (tiêu chuẩn SCH như SCH10, SCH40, SCH80) đối với côn thu thép và inox để đảm bảo độ trùng khớp khi hàn đối đầu.

Côn thu đồng tâm và lệch tâm khác nhau như thế nào?

Việc nhầm lẫn giữa hai loại cấu trúc này là sai sót phổ biến của nhiều kỹ sư trẻ và thợ thi công. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Kinh nghiệm kỹ thuật: Khi lắp đặt côn thu lệch tâm ở đầu hút máy bơm trên đường ống ngang, mặt phẳng nằm ngang phải luôn nằm ở phía trên. Điều này ngăn bọt khí tích tụ ở đỉnh ống chui vào buồng bơm gây cháy cánh bơm.

Nên chọn côn thu inox, thép hay nhựa?

Không có vật liệu nào là tốt nhất cho mọi trường hợp, chỉ có vật liệu phù hợp nhất với điều kiện vận hành của hệ thống:

Côn thu Inox (SUS 304, 316)

• Ưu điểm: Kháng hóa chất cực tốt, không bị ăn mòn, chịu được nhiệt độ cao (trên 400 độ C) và áp suất lớn. Độ thẩm mỹ cao.

• Nhược điểm: Giá thành đầu tư ban đầu cao nhất.

• Khi nào dùng: Môi trường hóa chất, nước sạch, thực phẩm, dược phẩm, đường ống hơi nóng cao áp. Tham khảo thêm giải pháp phụ kiện đường ống bằng inox để tối ưu cho hệ thống vi sinh.

Côn thu Thép (Thép đúc, thép mạ kẽm)

• Ưu điểm: Chịu tải trọng cơ học và áp lực va đập cực tốt, giá thành hợp lý hơn inox.

• Nhược điểm: Thép đen dễ bị oxy hóa gỉ sét nếu không được sơn chống gỉ hoặc mạ kẽm.

• Khi nào dùng: Môi trường dầu khí, PCCC, hệ thống HVAC, nước công nghiệp, khí nén cao áp.

Côn thu Nhựa (PVC, PPR, HDPE)

• Ưu điểm: Chi phí rất rẻ, nhẹ, dễ vận chuyển, lắp đặt dán keo hoặc hàn nhiệt nhanh chóng.

• Nhược điểm: Chịu va đập kém, hạn chế về áp suất và nhiệt độ (nhựa PVC thường không dùng cho nước nóng).

• Khi nào dùng: Cấp thoát nước dân dụng, nước thải sinh hoạt, hệ thống tưới tiêu nông nghiệp.

Côn thu và một số phụ kiện giảm đường kính khác có gì khác nhau?

Khái niệm giảm đường kính xuất hiện ở nhiều loại phụ kiện. Bạn cần phân biệt rõ để không mua nhầm:

• Côn thu vs. Nối giảm / Măng sông giảm: Côn thu thường dùng cho phương pháp hàn hoặc đúc nguyên khối có chiều dài lớn hơn, tối ưu thủy lực tốt hơn. Măng sông giảm thường nhỏ gọn, kết nối bằng ren trong ở cả hai đầu.

• Côn thu vs. Co giảm: Co giảm vừa có nhiệm vụ thay đổi đường kính ống, vừa chuyển hướng dòng chảy một góc 90 độ. Trong khi đó côn thu chỉ chuyển tiếp trên một đường thẳng.

• Côn thu vs. Lơi giảm / Cà rái: Cà rái có dạng ren ngoài lớn - ren trong nhỏ xíu, lắp gọn hoàn toàn vào lòng một phụ kiện khác chứ không kéo dài đoạn ống như côn thu.

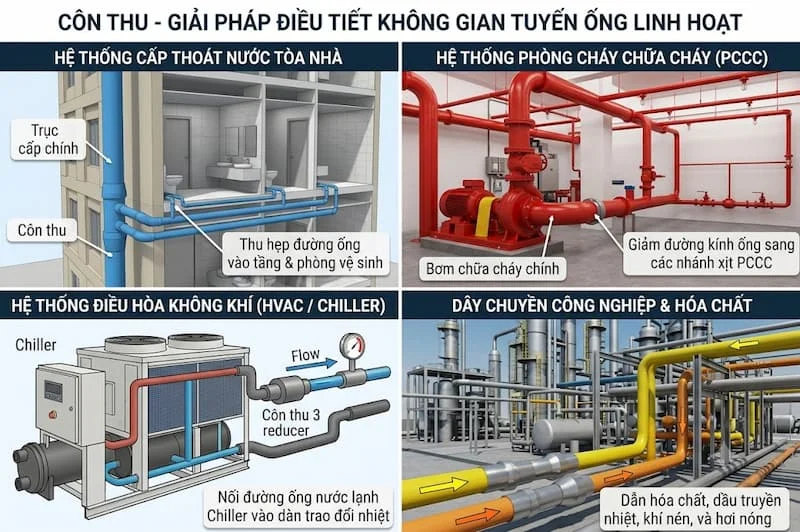

Côn thu ống nước được sử dụng ở đâu?

Nhờ khả năng điều tiết không gian tuyến ống linh hoạt, phụ kiện này xuất hiện trong hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước tòa nhà: Thu hẹp đường ống từ trục cấp chính vào các tầng và phòng vệ sinh.

• Hệ thống Phòng cháy chữa cháy (PCCC): Giảm đường kính ống từ bơm chữa cháy chính sang các nhánh ống xịt PCCC.

• Hệ thống điều hòa không khí (HVAC / Chiller): Nối đường ống nước lạnh Chiller có kích thước khác nhau vào các dàn trao đổi nhiệt.

• Dây chuyền công nghiệp & Hóa chất: Chuyển đổi kích thước đường ống dẫn hóa chất, dầu truyền nhiệt, khí nén và hơi nóng nồi hơi.

Những sai lầm thường gặp khi chọn côn thu

1. Chỉ mua theo kích thước DN mà bỏ qua chuẩn kết nối: DN50 ống thép không thể nối trực tiếp với DN50 ống nhựa nếu không có phụ kiện chuyển đổi chuẩn (như mạ ren hay mặt bích).

2. Lắp ngược côn thu lệch tâm ở đầu hút máy bơm: Đặt mặt vát lên trên khiến không khí đọng lại ở phần gờ, gây hiện tượng ngộp khí cho bơm.

3. Sai tiêu chuẩn độ dày: Mua côn thu hàn có tiêu chuẩn SCH20 để hàn vào đường ống SCH40, dẫn đến độ dày mép hàn lệch nhau, gây yếu mối hàn và dễ rò rỉ.

4. Dùng côn thu nhựa cho hệ thống có sự biến thiên nhiệt cao: Dẫn đến nứt vỡ phụ kiện do co giãn nhiệt không đều.

Cách chọn côn thu ống nước đúng cho hệ thống

Để đảm bảo mua đúng sản phẩm, hãy tuân thủ quy trình chọn lựa 6 bước từ chuyên gia:

• Bước 1: Xác định chính xác kích thước hai đầu: Kiểm tra rõ kích thước đầu lớn và đầu nhỏ theo DN, Inch hoặc Phi milimét.

• Bước 2: Xác định kiểu dáng (Đồng tâm hay Lệch tâm): Tuyến đứng chọn đồng tâm; tuyến ngang/đầu hút bơm chọn lệch tâm.

• Bước 3: Lựa chọn vật liệu đồng bộ: Vật liệu phụ kiện nên đồng bộ với vật liệu của đường ống (ống inox đi với côn inox, ống thép đi với côn thép).

• Bước 4: Kiểm tra áp suất & nhiệt độ vận hành: Chọn cấp áp suất (PN10, PN16, Class 150, Class 300...) cao hơn áp suất tối đa của hệ thống.

• Bước 5: Xác định phương pháp kết nối: Ren, hàn đối đầu, hàn cắm, hay mặt bích?

• Bước 6: Đối chiếu tiêu chuẩn kỹ thuật: Kiểm tra các tiêu chuẩn đúc/hàn như ANSI, DIN, BS, JIS để đảm bảo khớp nối hoàn hảo.

Checklist trước khi mua côn thu ống nước

• Kích thước đầu lớn (DN / Phi / Inch)

• Kích thước đầu nhỏ (DN / Phi / Inch)

• Loại cấu trúc (Đồng tâm / Lệch tâm)

• Vật liệu (Inox 304/316, Thép đen, Mạ kẽm, PVC, PPR)

• Phương pháp nối (Hàn đối đầu, Ren, Hàn cắm, Mặt bích)

• Tiêu chuẩn độ dày/áp suất (SCH10, SCH40, PN16, Class 150)

• Môi chất sử dụng (Nước sạch, Nước thải, Hóa chất, Hơi nóng)

• Số lượng cần đặt hàng

Câu hỏi thường gặp về côn thu ống nước (FAQ)

1. Côn thu ống nước là gì?

Côn thu là phụ kiện đường ống dùng để nối hai đoạn ống có đường kính khác nhau, hỗ trợ chuyển tiếp dòng chảy từ kích thước lớn sang nhỏ hoặc ngược lại.

2. Côn thu đồng tâm và lệch tâm khác nhau điểm nào lớn nhất?

Côn thu đồng tâm có hai đầu chung một trục tâm (đối xứng), dùng cho đường ống đứng. Côn thu lệch tâm có một mặt phẳng nằm ngang, chuyên dùng cho đường ống nằm ngang để chống đọng khí.

3. Côn thu có làm giảm lưu lượng dòng chảy không?

Có. Khi dòng chảy đi từ đầu lớn sang đầu nhỏ, diện tích lòng ống thu hẹp sẽ làm giảm lưu lượng tổng thể nhưng lại tăng tốc độ dòng chảy qua đoạn thu.

4. Bầu giảm và côn thu có phải là một không?

Phải. Bầu giảm, đầu giảm, côn thu hay reducer đều là các tên gọi địa phương hoặc thương mại chỉ cùng một loại phụ kiện chuyển đổi kích thước đường ống.

5. Làm sao để chọn đúng độ dày cho côn thu thép hàn?

Bạn cần tra độ dày của đường ống hiện hữu (ví dụ SCH40, SCH80) và đặt mua côn thu có cùng độ dày SCH tương ứng để mép hàn bằng nhau.

Chọn đúng côn thu giúp hệ thống đường ống vận hành ổn định

Phụ kiện côn thu nước tuy có kích thước nhỏ gọn nhưng đóng vai trò then chốt trong việc duy trì hiệu suất vận hành, ngăn ngừa sự cố và đảm bảo độ kín cho toàn bộ công trình. Việc chọn sai vật liệu, kích thước hay hình dạng không chỉ gây lãng phí chi phí mà còn ảnh hưởng trực tiếp đến an toàn hệ thống côn thu ống nước.
