Cút chữ Y là gì?

Cút chữ Y là gì? Trong hệ thống đường ống, có những vị trí cần chia một dòng chảy thành hai nhánh, hoặc gom hai dòng về một đường chính. Nếu dùng kết nối không phù hợp, dòng chảy có thể bị ảnh hưởng, hệ thống khó bảo trì, thậm chí phát sinh rò rỉ tại mối nối.

Đây là lúc cút Y được sử dụng. Phụ kiện có hình dạng giống chữ Y, gồm 3 đầu kết nối, có thể dùng để chia hoặc hợp dòng tùy thiết kế. Cút Y có nhiều vật liệu và kiểu kết nối, xuất hiện trong hệ thống nước, khí nén, hóa chất và nhiều hệ thống đường ống công nghiệp khác.

Bài viết này giúp bạn hiểu rõ cút Y là gì, khác gì cút chữ T, cần kiểm tra những thông số nào và chọn ra sao để tránh mua sai, tháo lắp lại.

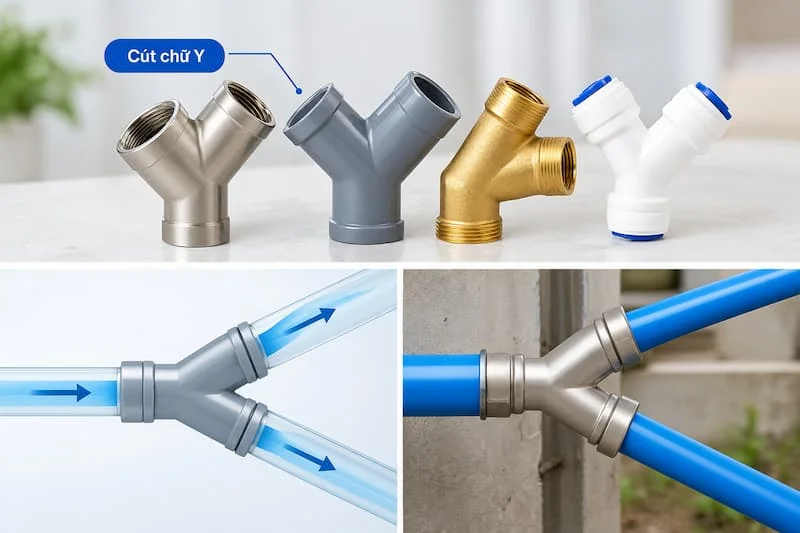

Cút chữ Y là gì?

Cút chữ Y là phụ kiện đường ống có dạng hình chữ Y, được thiết kế với ba đầu kết nối để tạo điểm phân nhánh hoặc hợp dòng trong hệ thống đường ống. Tùy thiết kế và hướng lắp đặt, cút Y có thể chia một dòng môi chất thành hai nhánh, hoặc đưa hai dòng về một đường chính.

"Cút" là cách gọi phổ biến của phụ kiện nối đường ống. Tuy nhiên, các loại cút Y không chỉ khác nhau về hình dạng mà còn khác về vật liệu, đường kính, kiểu kết nối và áp suất làm việc. Hai chiếc cút trông giống nhau vẫn có thể không thay thế được cho nhau.

Vì vậy, không nên lựa chọn chỉ dựa trên đường kính danh nghĩa. Nếu chỉ nhìn một con số, bạn dễ bỏ qua các yếu tố quyết định việc lắp có khít và vận hành có an toàn hay không.

Cấu tạo và nguyên lý hoạt động của cút Y

Một chiếc cút Y gồm bốn yếu tố cần nắm.

1. Thân cút: phần chính tạo nên hình dạng Y và kết nối các nhánh đường ống.

2. Các đầu kết nối: thông thường có 3 đầu, gồm một đầu chính và hai đầu nhánh, hoặc bố trí khác tùy thiết kế từng loại.

3. Góc phân nhánh: đây là điểm đáng chú ý khi so sánh với cút chữ T. Cút Y thường tạo hướng chuyển tiếp xiên, giúp dòng chảy chuyển hướng mềm hơn so với nhánh vuông góc.

4. Nguyên lý dòng chảy: cút Y có thể dùng theo hai chiều.

• Chia dòng: 1 đường → 2 nhánh

• Hợp dòng: 2 nhánh → 1 đường

Không nên khẳng định cút Y luôn được dùng theo một chiều duy nhất. Chiều sử dụng cần căn cứ vào thiết kế hệ thống và yêu cầu dòng chảy cụ thể.

Các loại cút Y phổ biến

Có thể phân loại theo vật liệu và theo kiểu kết nối.

Theo vật liệu

• Cút Y inox (thường gặp inox 304, inox 316): độ bền tốt, chống ăn mòn, phù hợp nhiều hệ thống nước, thực phẩm, dược phẩm, hóa chất phù hợp và công nghiệp.

• Cút Y nhựa: dùng các loại nhựa kỹ thuật tùy ứng dụng. Ưu điểm là nhẹ, không bị ăn mòn kim loại, phù hợp một số hệ thống nước và hóa chất.

• Cút Y đồng: có thể gặp trong hệ thống nước, HVAC và một số hệ thống dân dụng.

Theo kiểu kết nối

• Ren

• Nối nhanh

• Hàn

• Socket

• Clamp

• Các kiểu kết nối chuyên dụng

Phân loại này có ý nghĩa thực tế: vật liệu quyết định khả năng chịu môi chất và môi trường, còn kiểu kết nối quyết định phụ kiện có lắp được vào đường ống hiện có hay không. Hai yếu tố này phải được xét cùng nhau.

Cút Y có những kích thước nào?

Đây là phần nhiều người tìm kiếm nhất, và cũng dễ nhầm nhất. Kích thước cút Y thường được mô tả qua các thông số sau:

Ngoài ra còn có đường kính ngoài, đường kính trong, kích thước từng nhánh, chiều dài tổng thể và độ dày thành.

Lưu ý quan trọng: không nên đồng nhất DN với đường kính đo thực tế của mọi loại ống. Khi mua, hãy đối chiếu tiêu chuẩn của cả ống và phụ kiện, thay vì chỉ nhìn một con số DN hoặc inch. Bài viết không nêu bảng kích thước cụ thể vì mỗi nhà sản xuất và tiêu chuẩn có quy cách khác nhau, bạn nên tham khảo catalogue thực tế.

Cút Y khác gì cút T?

Đây là câu hỏi người dùng thường nhầm nhất, vì cả hai đều là phụ kiện ba đầu dùng để phân nhánh.

Điểm khác biệt cốt lõi nằm ở góc nhánh: cút Y tạo nhánh xiên, cút T tạo nhánh vuông góc. Điều này ảnh hưởng đến cách dòng chảy đổi hướng và cách bố trí đường ống trong không gian thực tế.

Tuy vậy, không thể kết luận cút Y luôn tốt hơn cút T. Việc lựa chọn phụ thuộc vào thiết kế đường ống, lưu lượng, không gian, áp suất và yêu cầu dòng chảy.

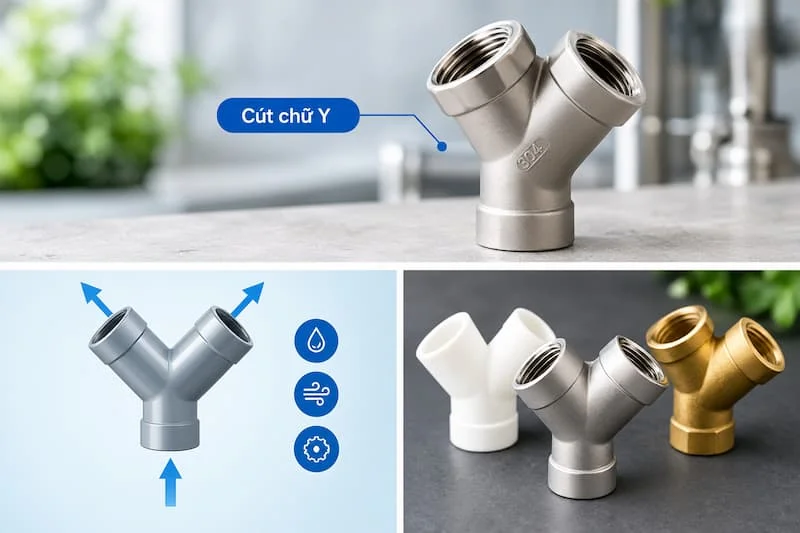

Những thông số quan trọng khi chọn cút Y

Nên tập trung vào các thông số ảnh hưởng trực tiếp đến lắp đặt và vận hành:

• Kích thước đường ống: phải tương thích với đường ống hiện có.

• Vật liệu: chọn theo môi chất, nhiệt độ, môi trường và khả năng ăn mòn.

• Áp suất làm việc: cần kiểm tra pressure rating của phụ kiện so với hệ thống.

• Nhiệt độ làm việc: đặc biệt quan trọng với hơi, nước nóng, khí nóng và môi chất nhiệt độ cao.

• Kiểu kết nối: ren, hàn, clamp, socket, nối nhanh...

• Góc nhánh: ảnh hưởng đến hướng dòng chảy và cách bố trí đường ống.

Vì sao phải xét đủ các yếu tố này? Vì phụ kiện chỉ an toàn khi mọi điều kiện làm việc nằm trong giới hạn thiết kế của nó. Một chiếc cút đúng kích thước nhưng không chịu được nhiệt độ hay áp suất của hệ thống vẫn có thể nứt, rò rỉ hoặc hỏng sớm.

Tại sao nên dùng cút Y thay vì chỉ dùng cút chữ T?

Cút Y có thể được ưu tiên trong một số thiết kế khi:

• Cần hướng dòng chảy chuyển tiếp theo góc xiên.

• Không muốn tạo nhánh vuông góc.

• Cần bố trí đường ống theo không gian thực tế.

• Muốn đường dòng phù hợp hơn với yêu cầu của hệ thống.

Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào lưu lượng, tốc độ dòng, đường kính, góc nhánh, chiều dài đường ống và các phụ kiện trước, sau cút.

Về tổn thất áp suất, cút Y có thể phù hợp hơn trong một số cấu hình vì hướng dòng chuyển tiếp mềm hơn. Nhưng nếu không có dữ liệu kỹ thuật cụ thể, không nên khẳng định cút Y luôn tạo tổn thất thấp hơn trong mọi điều kiện. Với hệ thống yêu cầu cao, nên dựa vào tính toán thủy lực hoặc thông số nhà sản xuất.

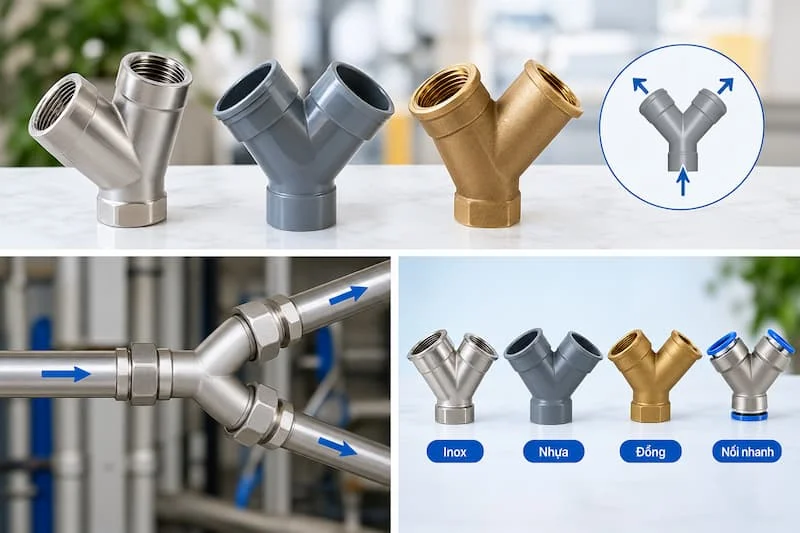

Cút Y được ứng dụng ở đâu?

Hệ thống nước: đường nước sinh hoạt, nước công nghiệp và hệ thống cấp nước.

Hệ thống khí nén: dùng để phân nhánh đường khí theo thiết kế.

Hệ thống HVAC: có thể dùng trong một số hệ thống đường ống phục vụ điều hòa và xử lý không khí.

Công nghiệp: nhà máy, xử lý nước, thực phẩm, hóa chất và sản xuất công nghiệp.

Hệ thống dẫn hóa chất: cần chọn vật liệu dựa trên tính tương thích hóa học của môi chất.

Ở mỗi nhóm, tiêu chí lựa chọn khác nhau. Hệ thống nước sinh hoạt ưu tiên kích thước và kiểu kết nối, còn hệ thống hóa chất hay thực phẩm đòi hỏi kiểm soát chặt vật liệu và tiêu chuẩn vệ sinh.

Khi nào nên sử dụng cút Y?

Nên cân nhắc cút Y khi:

• Cần chia đường ống thành hai nhánh.

• Cần hợp hai dòng vào một đường.

• Cần bố trí nhánh theo góc xiên.

• Không gian không phù hợp với nhánh 90°.

• Cần thiết kế hướng dòng theo cấu trúc hệ thống.

• Cần phụ kiện có vật liệu tương thích với môi chất.

Ngược lại, nếu hệ thống yêu cầu nhánh vuông góc và bố trí đơn giản, cút chữ T có thể là lựa chọn phù hợp hơn về mặt thiết kế.

Những sai lầm thường gặp khi chọn cút Y

Sai lầm 1: Chỉ nhìn kích thước. Hai phụ kiện cùng kích thước danh nghĩa chưa chắc có cùng tiêu chuẩn kết nối.

Sai lầm 2: Chọn sai vật liệu. Ví dụ môi chất có tính ăn mòn nhưng lại chọn vật liệu không chịu được.

Sai lầm 3: Bỏ qua áp suất. Phụ kiện phải đáp ứng điều kiện làm việc của toàn hệ thống.

Sai lầm 4: Không kiểm tra kiểu kết nối. Ren, hàn, clamp và nối nhanh không thể tùy ý thay thế cho nhau.

Sai lầm 5: Không xác định chiều dòng. Đặc biệt với hệ thống có yêu cầu cụ thể về hướng dòng.

Sai lầm 6: Chọn theo giá thay vì thông số. Một phụ kiện rẻ nhưng không tương thích có thể kéo theo chi phí sửa chữa và dừng hệ thống cao hơn nhiều.

Điểm chung của các lỗi này là chọn theo cảm quan thay vì theo điều kiện làm việc thực tế.

Cách chọn cút Y phù hợp

Có thể đi theo quy trình 7 bước:

1. Xác định loại môi chất: nước, khí, dầu hay hóa chất.

2. Xác định kích thước đường ống: kiểm tra DN, inch hoặc đường kính thực tế.

3. Xác định vật liệu: inox, nhựa, đồng hoặc vật liệu chuyên dụng.

4. Xác định kiểu kết nối: ren, hàn, clamp, nối nhanh.

5. Kiểm tra áp suất: đảm bảo phù hợp pressure rating của hệ thống.

6. Kiểm tra nhiệt độ: đặc biệt với nước nóng, hơi và môi chất nhiệt độ cao.

7. Kiểm tra không gian lắp đặt: xác định hướng nhánh và khoảng không cần thiết trước khi mua.

Thứ tự này đi từ điều kiện làm việc đến hình thức lắp đặt, giúp loại trừ dần các lựa chọn không phù hợp thay vì chọn theo kích thước rồi mới phát hiện vấn đề.

Checklist trước khi mua cút Y

☐ Xác định đường kính ống
☐ Xác định DN/inch
☐ Xác định vật liệu
☐ Xác định môi chất
☐ Kiểm tra áp suất làm việc
☐ Kiểm tra nhiệt độ làm việc
☐ Chọn kiểu kết nối
☐ Kiểm tra góc nhánh
☐ Đối chiếu tiêu chuẩn ren/kết nối
☐ Kiểm tra không gian lắp đặt
☐ Xác định số lượng cần sử dụng
☐ Kiểm tra chứng từ/thông số kỹ thuật nếu dùng trong công nghiệp

Câu hỏi thường gặp về cút chữ Y

Cút chữ Y là gì?

Là phụ kiện đường ống có hình dạng giống chữ Y, gồm ba đầu kết nối, dùng để chia hoặc hợp dòng trong hệ thống đường ống.

Cút Y và cút chữ T khác nhau thế nào?

Cút Y có nhánh tạo góc xiên với đường chính, trong khi cút T thường tạo nhánh vuông góc. Việc lựa chọn phụ thuộc thiết kế và yêu cầu của hệ thống.

Cút Y có những vật liệu nào?

Có thể gặp inox, nhựa, đồng và một số vật liệu chuyên dụng. Vật liệu cần chọn dựa trên môi chất, nhiệt độ và môi trường làm việc.

Cút Y có dùng được cho khí nén không?

Có thể, nếu loại cút được thiết kế phù hợp với khí nén và đáp ứng yêu cầu về áp suất, vật liệu, kích thước và kiểu kết nối.

Làm sao chọn đúng kích thước cút Y?

Cần đối chiếu kích thước đường ống, DN/inch, kiểu kết nối và tiêu chuẩn của phụ kiện, thay vì chỉ dựa vào đường kính nhìn bằng mắt.

Kết luận

Tóm lại, có ba ý cần nhớ:

• Cút chữ Y là phụ kiện dùng để chia hoặc hợp dòng trong hệ thống đường ống.

• Có nhiều lựa chọn về vật liệu, kích thước, góc nhánh và kiểu kết nối.

• Việc chọn cần dựa đồng thời vào môi chất, kích thước ống, áp suất, nhiệt độ, kiểu kết nối và không gian lắp đặt.

Chọn đúng giúp mối nối khít, dòng chảy ổn định và hạn chế rủi ro rò rỉ hay phải thay thế sớm. Chọn sai đồng nghĩa với việc tháo lắp lại, chậm tiến độ và tốn thêm chi phí.

Bạn đang cần chọn cút chữ Y cho hệ thống cụ thể? Hãy cung cấp kích thước đường ống, môi chất, áp suất, nhiệt độ và kiểu kết nối để được tư vấn đúng loại, thay vì chỉ báo giá theo kích thước.
