A105N Y Strainer Là Gì? Cấu Tạo, Thông Số Và Ứng Dụng

Vì sao A105N Y được sử dụng trong đường ống công nghiệp?

Trong quá trình vận hành các hệ thống đường ống công nghiệp, sự xuất hiện của gỉ sét, mạt kim loại, cặn hàn, cát và các rác thô cơ học là điều không thể tránh khỏi . Khi các hạt rắn này tự do lưu chuyển, chúng nhanh chóng trở thành tác nhân làm kẹt đĩa van, mài mòn cánh bơm, làm lệch chỉ số đồng hồ đo hoặc gây tắc nghẽn thiết bị trao đổi nhiệt .

Để bảo vệ toàn bộ hạ tầng kỹ thuật phía sau, việc lắp đặt thiết bị lọc cơ học ngay trên tuyến ống là giải pháp bắt buộc . Trong đó, a105n y đóng vai trò là bộ lọc Y-Strainer chuyên dụng, chế tạo từ thép carbon rèn có độ bền cơ học cao . Thiết bị này đảm bảo hệ thống vận hành liên tục, giảm sự cố dừng máy đột ngột và tối ưu chi phí bảo trì lâu dài .

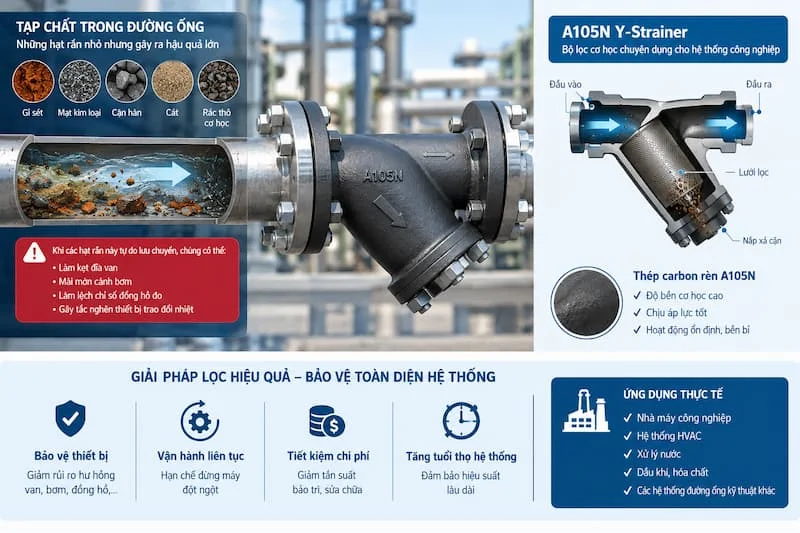

A105N Y là gì?

A105N Y là thiết bị lọc dạng chữ Y lắp trực tiếp trên đường ống để giữ lại các tạp chất rắn trong dòng lưu chất, có phần thân được chế tạo từ thép carbon rèn theo tiêu chuẩn ASTM A105/A105N.

Khác với lọc Y nhựa hay gang thông thường, thiết bị này tối ưu cho môi trường áp suất cao và nhiệt độ khắc nghiệt. Thiết bị gồm 3 thành phần chính:

• A105N: Vật liệu thân chịu lực, thuộc nhóm thép carbon rèn (forged carbon steel).

• Y Strainer: Kiểu dáng hình chữ Y với nhánh lọc nằm nghiêng, giúp tối ưu lưu lượng và giảm thiểu tổn thất áp suất (pressure drop).

• Screen (Lưới lọc): Bộ phận trực tiếp giữ lại cặn bẩn bên trong lòng lưới.

a105n y tập trung vào ưu thế vật liệu vượt trội, đáp ứng các tiêu chuẩn vận hành khắt khe trong công nghiệp nặng.

A105N là vật liệu gì?

Để lựa chọn chính xác thiết bị cho dự án, bạn cần hiểu rõ đặc tính kỹ thuật của vật liệu này.

Vật liệu ASTM A105 là gì?

ASTM A105/A105M quy định cho các linh kiện thép carbon rèn sử dụng trong hệ thống đường ống chịu áp lực. Thép rèn A105 có độ bền kéo cao, kết cấu kim loại đặc, không bị rỗ khí như thép đúc thông thường.

Phân biệt A105 và A105N

Ký hiệu chữ "N" đại diện cho Normalized (Chuẩn hóa nhiệt).

Thép A105 sau khi rèn sẽ trải qua quá trình nung nóng và làm nguội trong không khí. Quá trình này giúp đồng đều cấu trúc hạt kim loại, khử ứng suất tàn dư, cải thiện độ dẻo dai ở nhiệt độ thấp và nâng cao khả năng chịu lực tác động đột ngột. Lựa chọn chuẩn A105N giúp đường ống vận hành an toàn trong các môi trường dao động mạnh về áp suất và nhiệt độ.

Cấu tạo và nguyên lý hoạt động của A105N Y Strainer

Cấu tạo chi tiết

Thiết bị lọc Y A105N gồm các bộ phận chính:

1. Thân Strainer (Body): Chế tạo bằng thép rèn A105N, hình chữ Y, chịu áp lực chính từ dòng chảy.

2. Lưới lọc (Screen): Nằm gọn trong nhánh nghiêng, làm bằng Inox 304/316 để chống ăn mòn. Lưới có kích thước lỗ (mesh size) gia công chính xác.

3. Nắp đậy (Bonnet/Cap): Kết nối bằng ren hoặc bu-lông, giữ cố định lưới lọc và cho phép tháo lắp để vệ sinh.

4. Gioăng làm kín (Gasket): Đặt giữa thân và nắp, ngăn rò rỉ lưu chất ra ngoài.

5. Nút xả cặn (Drain Plug): Nằm ở đáy nắp, cho phép xả nhanh cặn bẩn mà không cần tháo toàn bộ nắp.

Nguyên lý hoạt động

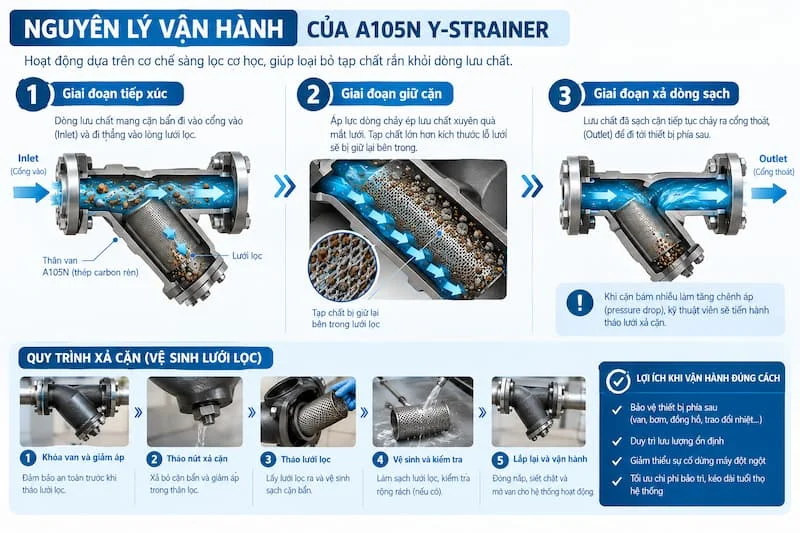

Nguyên lý vận hành dựa trên cơ chế sàng lọc cơ học :

• Giai đoạn tiếp xúc: Dòng lưu chất mang cặn bẩn đi vào cổng vào (Inlet) và đi thẳng vào lòng lưới lọc .

• Giai đoạn giữ cặn: Áp lực dòng chảy ép lưu chất xuyên qua mắt lưới . Tạp chất lớn hơn kích thước lỗ lưới sẽ bị giữ lại bên trong .

• Giai đoạn xả dòng sạch: Lưu chất đã sạch cặn tiếp tục chảy ra cổng thoát (Outlet) để đi tới thiết bị phía sau .

Khi cặn bám nhiều làm tăng chênh áp (pressure drop), kỹ thuật viên sẽ tiến hành tháo lưới xả cặn .

Các thông số kỹ thuật quan trọng của A105N Y

Khi lựa chọn thiết bị, bạn cần chú ý các thông số kỹ thuật cốt lõi sau:

• Vật liệu thân (Body Material): ASTM A105N (Thép carbon rèn chuẩn hóa).

• Kích thước danh định (Pipe Size): Dao động từ DN15 đến DN50 (kết nối ren/socket weld), và từ DN50 đến DN300 (kết nối mặt bích).

• Cấp áp suất (Pressure Class): Phổ biến là Class 150, Class 300, Class 600, Class 800 và Class 1500.

• Kiểu kết nối (End Connection): Nối ren (NPT/BSPT), Hàn cắm (Socket Weld - SW), Nối mặt bích (Flanged - RF/RTJ) hoặc Hàn đối đầu (Butt Weld - BW).

• Vật liệu lưới lọc (Screen Material): Stainless Steel 304, 316, 316L.

• Độ lọc (Mesh Size): Từ 20 mesh đến 200 mesh tùy yêu cầu độ sạch.

• Nhiệt độ làm việc: Vận hành liên tục từ -29°C đến 425°C (tùy vật liệu gioăng).

Vì sao nên sử dụng A105N Y cho hệ thống áp lực?

So với các dòng lọc Y thông thường, lọc Y A105N sở hữu nhiều ưu điểm vượt trội:

• Độ bền cơ học xuất sắc: Cấu trúc thép rèn giúp chịu va đập, rung lắc đường ống và hiện tượng búa nước tốt hơn nhiều so với gang hay thép đúc.

• Khả năng chịu áp lực và nhiệt độ cao: Lên tới Class 800 hay Class 1500, vận hành ổn định trong đường ống chịu áp cực lớn.

• Thiết kế nhỏ gọn: Kiểu dáng chữ Y cho phép lắp đặt linh hoạt theo chiều ngang hoặc chiều đứng, tối ưu không gian.

• Dễ bảo trì: Kỹ thuật viên chỉ cần tháo nắp xả cặn để vệ sinh lưới lọc mà không cần thay mới toàn bộ thiết bị .

So sánh A105N Y Strainer với Y Strainer Inox và Gang

Bảng so sánh dưới đây giúp bạn lựa chọn đúng vật liệu cho hệ thống:

A105N Y  có những kiểu kết nối nào?

Tùy thuộc vào thiết kế đường ống, a105n y được chế tạo với các dạng kết nối:

• Kết nối ren (Threaded): Dùng cho ống nhỏ (DN15 - DN50), dễ lắp đặt ở áp lực trung bình.

• Kết nối hàn cắm (Socket Weld - SW): Dùng cho ống nhỏ cần chịu áp suất cao và chống rò rỉ tuyệt đối.

• Kết nối mặt bích (Flanged): Phổ biến ở đường ống lớn (DN50 trở lên), thuận tiện tháo lắp bảo trì.

• Kết nối hàn đối đầu (Butt Weld - BW): Dùng cho tuyến ống chịu áp suất cực cao, hàn trực tiếp tạo độ kín vĩnh cửu.

Pipe Size, Mesh và Pressure Class ảnh hưởng thế nào đến lựa chọn?

Việc chọn sai các thông số này có thể làm giảm hiệu quả toàn hệ thống:

• Pipe Size: Phải tương thích chính xác với đường ống. Chọn sai size gây cản trở dòng chảy hoặc mất áp.

• Mesh (Kích thước mắt lưới): Mắt lưới quá mịn làm vọt độ chênh áp (pressure drop) và phải vệ sinh liên tục . Mắt lưới quá thô sẽ làm lọt cặn bẩn gây hỏng thiết bị phía sau.

• Pressure Class: Phải lớn hơn hoặc bằng áp suất thiết kế hệ thống. Áp suất cho phép sẽ giảm khi nhiệt độ vận hành tăng lên.

Tham khảo thêm các dòng y strainer tiêu chuẩn khác để chọn giải pháp phù hợp.

A105N Y Strainer được ứng dụng ở đâu?

Nhờ khả năng làm việc ở áp suất và nhiệt độ cao, lọc Y A105N được ứng dụng rộng rãi trong:

• Hệ thống hơi nóng (Steam System): Lắp trước van giảm áp, bẫy hơi (steam trap) để lọc gỉ sét, cặn đường ống.

• Ngành Dầu khí & Hóa chất nhẹ: Bảo vệ thiết bị đo lưu lượng, van chặn trên tuyến ống dẫn dầu, gas.

• Dầu truyền nhiệt & Nước nóng: Vận hành ổn định ở nhiệt độ cao mà không bị rò rỉ hay biến dạng.

• Đường ống khí nén cao áp: Loại bỏ mạt sắt và cặn bẩn trước khi khí đi vào thiết bị chấp hành.

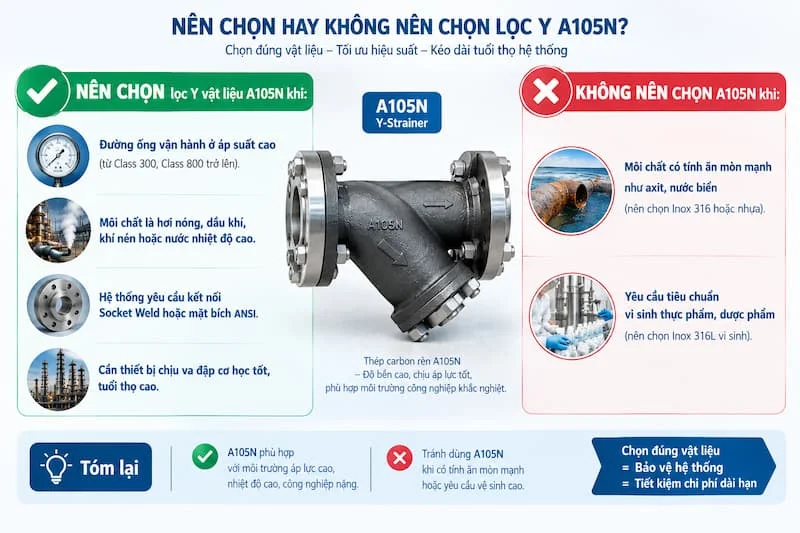

Khi nào nên chọn A105N Y Strainer?

NÊN CHỌN lọc Y vật liệu A105N khi:

• Đường ống vận hành ở áp suất cao (từ Class 300, Class 800 trở lên).

• Môi chất là hơi nóng, dầu khí, khí nén hoặc nước nhiệt độ cao.

• Hệ thống yêu cầu kết nối Socket Weld hoặc mặt bích ANSI.

• Cần thiết bị chịu va đập cơ học tốt, tuổi thọ cao.

KHÔNG NÊN CHỌN A105N khi:

• Môi chất có tính ăn mòn mạnh như axit, nước biển (nên chọn Inox 316 hoặc nhựa) .

• Yêu cầu tiêu chuẩn vi sinh thực phẩm, dược phẩm (nên chọn Inox 316L vi sinh) .

Những sai lầm thường gặp khi chọn A105N Y Strainer

1. Chỉ chọn theo DN mà bỏ qua Pressure Class: Dẫn đến thiết bị không chịu đủ áp suất hệ thống.

2. Chọn mesh quá mịn cho nước thô: Khiến lọc Y bị nghẹt liên tục, làm sụt giảm lưu lượng dòng chảy .

3. Nhầm lẫn áp suất thực tế với Class rating: Mặc định Class 800 chịu được 800 bar (thực tế chỉ chịu khoảng 136 bar ở nhiệt độ phòng).

4. Lắp ngược hướng dòng chảy: Bỏ qua mũi tên chỉ hướng (Flow Direction) trên thân vòi.

5. Không chừa khoảng trống bảo trì: Làm kỹ thuật viên không thể rút lưới lọc ra vệ sinh .

Cách chọn A105N Y phù hợp (Checklist 8 bước)

• Bước 1: Xác định môi chất (Hơi, nước, dầu hay khí nén?).

• Bước 2: Xác định kích thước đường ống (DN15 - DN300).

• Bước 3: Xác định áp suất làm việc tối đa và áp suất thiết kế.

• Bước 4: Xác định nhiệt độ vận hành tối đa.

• Bước 5: Chọn kích thước mắt lưới (Mesh size) phù hợp .

• Bước 6: Chọn kiểu kết nối (Ren, SW, Flanged, BW).

• Bước 7: Kiểm tra vật liệu gioăng làm kín để chịu nhiệt.

• Bước 8: Đảm bảo đủ khoảng không gian xung quanh để bảo trì .

Câu hỏi thường gặp về A105N Y (FAQ)

A105N Y Strainer là gì?

Là thiết bị lọc cặn rác dạng chữ Y lắp trên đường ống, có thân bằng thép carbon rèn xử lý nhiệt chuẩn hóa (ASTM A105N), dùng cho hệ thống chịu áp suất và nhiệt độ cao.

Chữ "N" trong mã A105N có ý nghĩa gì?

Là viết tắt của Normalized (Chuẩn hóa nhiệt). Thép được xử lý nhiệt giúp mịn cấu trúc hạt, tăng độ dẻo dai và chịu lực va đập tốt hơn.

a105n y chịu được nhiệt độ bao nhiêu?

Chịu nhiệt tốt trong khoảng -29°C đến 425°C. Nhiệt độ thực tế còn phụ thuộc vào vật liệu gioăng làm kín (Gasket).

Có thể lắp A105N Y theo chiều thẳng đứng không?

Được, nhưng chỉ lắp ở đường ống có dòng chảy hướng từ trên xuống dưới để cặn bẩn không bị rơi ngược lại khi dừng chảy.

A105N Y Strainer – Giải pháp lọc cơ học tối ưu cho đường ống công nghiệp

Trang bị a105n y là giải pháp hiệu quả cho hệ thống đường ống công nghiệp nhiệt độ và áp suất cao. Việc chọn đúng thiết bị giúp bảo vệ an toàn cho van, bơm, đồng hồ đo và tiết kiệm tối đa chi phí vận hành a105n y strainer .
