Inline Filter Strainer Là Gì? Cấu Tạo, Nguyên Lý Và Cách Chọn

Trong vận hành thực tế, các sự cố như van solenoid bị kẹt cơ học, đồng hồ đo lưu lượng nhảy số bất thường, hay cánh bơm bị mài mòn nhanh chóng thường xuất phát từ một nguyên nhân rất nhỏ: cặn bẩn trong đường ống. Gỉ sét, mạt kim loại, xỉ hàn hay tạp chất cơ học lơ lửng theo dòng chảy có thể tàn phá các thiết bị đắt tiền phía sau chỉ trong một thời gian ngắn.

Để giải quyết triệt để rủi ro này, việc trang bị một giải pháp lọc thô ngay trên tuyến ống là bắt buộc. Trong đó, inline strainer đóng vai trò như một "lá chắn" bảo vệ hệ thống vận hành ổn định và bền bỉ.

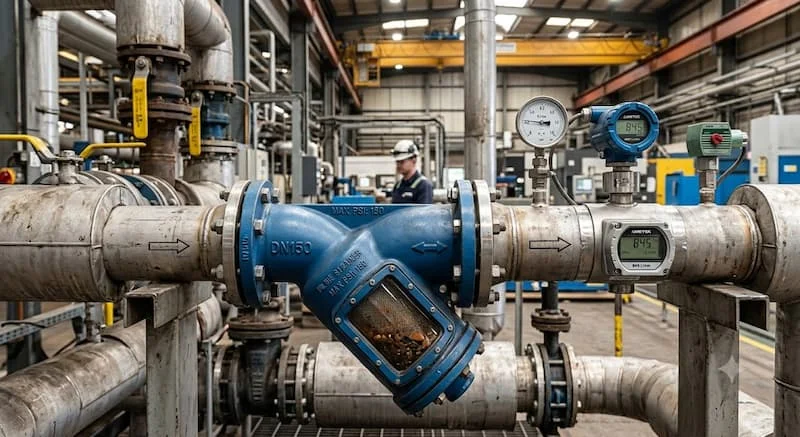

Inline Filter Strainer Là Gì?

Inline filter là thiết bị lọc cơ học được lắp trực tiếp trên đường ống để giữ lại các hạt rắn và tạp chất trong dòng chất lỏng hoặc môi chất, qua đó giúp bảo vệ các thiết bị ở phía sau hệ thống.

Thuật ngữ này được cấu thành từ ba khái niệm kỹ thuật cơ bản:

• Inline: Chỉ vị trí lắp đặt nối tiếp trực tiếp trên cùng tuyến ống, cho phép dòng chảy đi thẳng hoặc đi qua thân lọc mà không cần chuyển hướng tuyến ống phức tạp.

• Filter: Thể hiện chức năng lọc giữ cặn bẩn, làm sạch môi chất.

• Strainer: Chỉ thiết bị lọc dạng lưới hoặc phần tử lọc dạng đục lỗ, có chức năng chính là giữ lại các hạt rắn có kích thước tương đối lớn.

Khác với các hệ thống lọc tinh hay lọc nước chuyên dụng (vốn dùng phản ứng hóa học hoặc màng lọc vi mô để xử lý thành phần hòa tan), inline filter hoạt động theo nguyên lý lọc cơ học thuần túy. Thiết bị tập trung loại bỏ tạp chất không hòa tan nhằm bảo vệ an toàn cho toàn bộ hệ thống lưu chuyển chất lỏng, chất khí.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Inline Filter Strainer

1. Cấu tạo cơ bản

Một bộ inline filter tiêu chuẩn được cấu thành từ các bộ phận chính:

• Thân lọc (Housing/Body): Chịu áp suất và bảo vệ toàn bộ linh kiện bên trong, thường chế tạo từ inox, đồng hoặc thép.

• Lưới lọc (Filter element/Mesh): Lõi lọc chính làm bằng lưới dệt hoặc tấm inox đục lỗ, chịu trách nhiệm giữ lại cặn bẩn.

• Cổng vào và ra (Inlet/Outlet): Thiết kế căn chỉnh chính xác để đảm bảo lưu lượng dòng chảy.

• Nắp đậy (Cap/Cover): Giúp cố định phần tử lọc và cho phép tháo rời khi cần bảo trì.

• Gioăng làm kín (Seals/O-rings): Ngăn chặn tình trạng rò rỉ môi chất ra môi trường bên ngoài.

• Kết nối: Tiêu chuẩn ren hoặc mặt bích tùy theo quy mô đường ống.

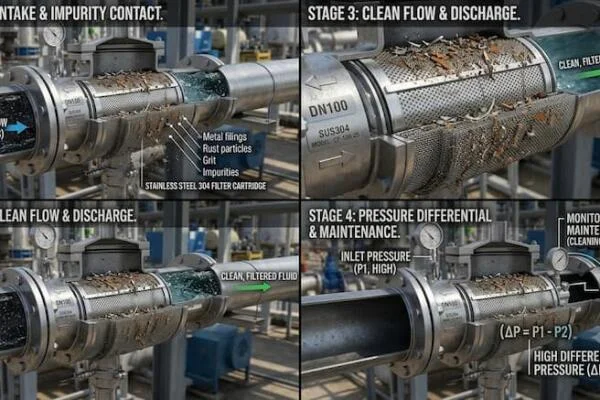

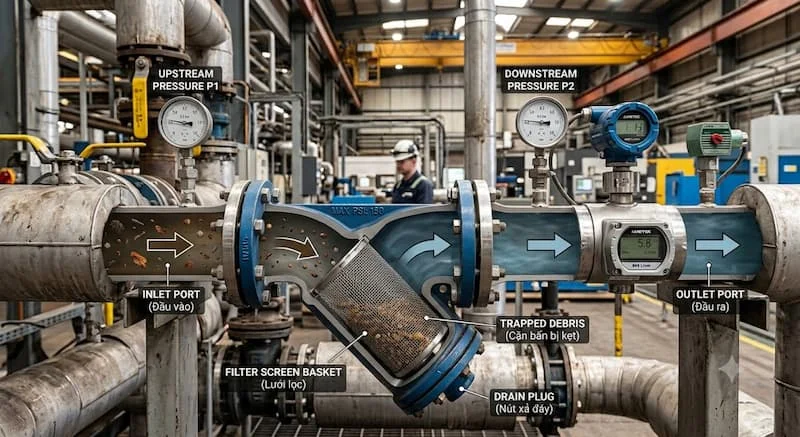

2. Nguyên lý hoạt động

Nguyên lý hoạt động của inline strainer dựa trên cơ chế cản xả cơ học theo dòng lưu chuyển:

Môi chất mang tạp chất đi vào cổng vào, sau đó đi qua phần tử lưới lọc. Tạp chất lớn hơn mắt lưới sẽ bị bẫy lại bên trong, trong khi dòng môi chất sạch thoát ra qua cổng ra.

Khi lượng cặn tích tụ ngày càng nhiều trên bề mặt lưới, diện tích lưu thông bị thu hẹp làm gia tăng tổn thất áp suất giữa đầu vào và đầu ra. Do đó, việc theo dõi áp suất để kiểm tra và vệ sinh lưới lọc định kỳ là yêu cầu bắt buộc khi vận hành.

3. Tại sao inline strainer giúp bảo vệ thiết bị?

Trong quá trình di chuyển, chất lỏng cuộn theo gỉ sét bóc tách từ thành ống hoặc xỉ hàn còn sót lại. Nếu không có lọc đường ống:

• Hạt cứng va đập làm trầy xước đĩa van, hỏng gioăng làm kín của van chặn, van một chiều.

• Cặn chui vào khe hở nhỏ của van điện từ gây kẹt lõi, cháy cuộn dây.

• Mạt kim loại làm mòn cánh bơm, giảm hiệu suất và gây mất cân bằng động.

Sự xuất hiện của thiết bị lọc dòng trực tiếp tạo ra một hàng rào chặn đứng nguy cơ hư hỏng từ xa, giúp tiết kiệm chi phí thay thế thiết bị chuyên sâu.

Các Loại Inline Filter Strainer Phổ Biến

1. Inline strainer dạng lưới (Mesh/Screen Strainer)

Đây là dòng thiết bị cơ bản nhất, sử dụng lưới dệt inox để giữ cặn. Dòng sản phẩm này có thiết kế nhỏ gọn, cấu tạo đơn giản, dễ dàng tháo lắp để làm sạch và phù hợp với các hệ thống dẫn nước, khí nén nhẹ.

2. Inline filter bằng inox (Stainless Steel Strainer)

Được gia công từ chất liệu inox cao cấp như inox ba không bốn hoặc inox ba một sáu, loại thiết bị này sở hữu khả năng chống ăn mòn hóa chất ưu việt, chịu được nhiệt độ và áp suất cao. Đây là lựa chọn hàng đầu trong ngành hóa chất, thực phẩm, dược phẩm và xử lý nước thải công nghiệp.

3. Inline strainer kết nối ren (Threaded Connection)

Phù hợp với các đường ống kích thước nhỏ. Thiết kế kết nối ren cho phép thao tác lắp đặt nhanh chóng, tiết kiệm không gian lắp đặt mà vẫn đảm bảo độ kín khít cao.

4. Inline strainer kết nối mặt bích (Flanged Connection)

Dành riêng cho các đường ống công nghiệp cỡ lớn hoặc hệ thống vận hành dưới áp suất cao. Kết nối mặt bích hỗ trợ việc tháo dỡ bảo trì tiện lợi mà không làm xô lệch đường ống.

5. So sánh Inline Filter với Y Strainer và Basket Strainer

Lưu ý: Không có thiết bị nào hoàn hảo nhất, chỉ có thiết bị phù hợp nhất với kiến trúc đường ống, lưu lượng dòng chảy và đặc tính môi chất của bạn.

Các Thông Số Quan Trọng Khi Chọn Inline Filter

Để hệ thống hoạt động trơn tru, bạn cần đánh giá kỹ lưỡng các thông số kỹ thuật dưới đây:

1. Kích thước đường ống

Cần chọn đúng kích thước danh nghĩa tương ứng với đường kính ngoài của ống. Chọn sai kích thước sẽ gây ra hiện tượng thắt hẹp dòng chảy hoặc ngắt đoạn lưu lượng.

2. Độ mịn của lưới lọc (Mesh và Micron)

• Mesh: Số lượng mắt lưới trên một đơn vị độ dài. Chỉ số Mesh càng cao thì mắt lưới càng nhỏ.

• Micron: Kích thước hạt nhỏ nhất mà lưới có thể giữ lại.

Sai lầm phổ biến: Chọn lưới quá mịn cho môi chất chứa nhiều cặn thô. Việc này làm gia tăng sụt áp, khiến dòng chảy bị nghẽn liên tục và buộc kỹ thuật viên phải dừng máy vệ sinh lưới liên tục.

3. Vật liệu chế tạo

• Inox 304: Chuẩn mực cho nước sạch, khí nén, dầu công nghiệp nhẹ.

• Inox 316: Bắt buộc cho môi trường biển, hóa chất ăn mòn, thực phẩm, vi sinh.

• Đồng: Thích hợp cho hệ thống cấp nước sinh hoạt, đường ống dân dụng nhỏ.

4. Giới hạn áp suất và nhiệt độ làm việc

Cần xác định chính xác áp suất làm việc tối đa và nhiệt độ đỉnh của hệ thống. Nếu nhiệt độ vượt quá giới hạn cho phép của vật liệu, gioăng làm kín sẽ bị lão hóa, gây rò rỉ nguy hiểm.

5. Kiểu kết nối

Xác định kiểu kết nối đồng bộ với hệ thống hiện hữu: ren trong, ren ngoài, mặt bích hoặc dạng kẹp nhanh cho ngành vệ sinh an toàn thực phẩm.

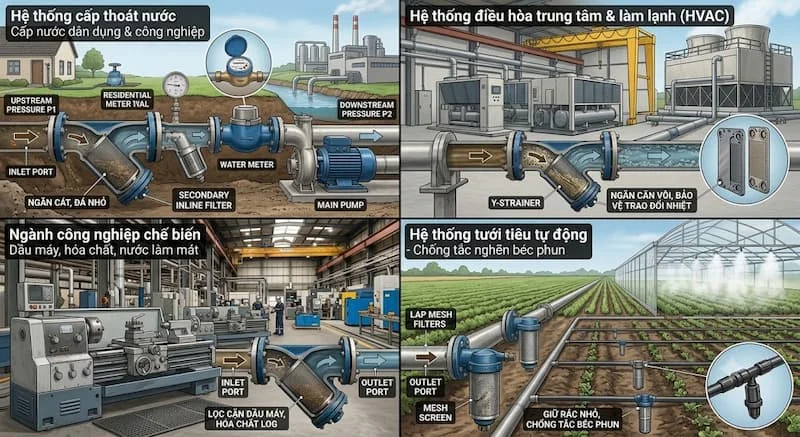

Inline Filter Được Ứng Dụng Ở Đâu?

Nhờ thiết kế linh hoạt, inline filter có mặt trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp thoát nước: Lắp đặt tại đầu nguồn bơm hút hoặc trước đồng hồ đo nước gia đình, công nghiệp để ngăn cát, đá nhỏ.

• Hệ thống điều hòa trung tâm và làm lạnh: Bảo vệ các thiết bị trao đổi nhiệt, ngăn cặn vôi bám làm giảm hiệu suất làm lạnh hoặc sưởi ấm.

• Ngành công nghiệp chế biến: Lọc cặn dầu máy, hóa chất lỏng, nước làm mát trong nhà máy sản xuất, dệt may, giấy.

• Hệ thống tưới tiêu tự động: Giữ lại rong rêu, rác nhỏ để chống tắc nghẽn các béc phun mưa, béc tưới nhỏ giọt nhạy cảm.

Những Sai Lầm Thường Gặp Khi Chọn Và Lắp Inline Filter Strainer

1. Chọn sai kích thước tiết diện dòng: Lựa chọn bộ lọc có đường kính trong quá nhỏ so với đường ống chính, vô tình tạo ra điểm thắt cổ chai làm tụt áp toàn hệ thống.

2. Lựa chọn độ mịn lưới sai mục đích: Lựa chọn lưới lọc quá mịn cho chất lỏng đặc hoặc nhiều cặn thô làm lưới bị bịt kín chỉ sau thời gian ngắn vận hành.

3. Bỏ qua yếu tố tương thích hóa chất: Dùng thân đồng hoặc inox tiêu chuẩn cho môi chất có tính axit nhẹ, dẫn đến ăn mòn thân lọc gây thủng, rò rỉ.

4. Lắp ngược chiều dòng chảy: Hầu hết các bộ lọc đều thiết kế ký hiệu chỉ hướng dòng chảy. Lắp ngược sẽ khiến cặn bẩn bám sai vị trí, thậm chí làm móp hoặc rách lưới lọc dưới áp lực dòng chảy.

5. Thụ động trong khâu bảo trì: Không có kế hoạch vệ sinh định kỳ, khiến cặn đóng mảng cứng làm rách phần tử lọc, đẩy cặn đi thẳng vào thiết bị phía sau.

Hướng Dẫn Lắp Đặt Và Sử Dụng Inline Filter

1. Checklist các bước lắp đặt chuẩn kỹ thuật

• Bước 1: Vệ sinh sạch sẽ xỉ hàn, bụi bẩn bên trong hai đầu đoạn ống nối.

• Bước 2: Kiểm tra ký hiệu chỉ hướng dòng chảy trên thân inline filter .

• Bước 3: Chèn gioăng làm kín đúng tiêu chuẩn cho kết nối mặt bích hoặc quấn băng tan cho kết nối ren.

• Bước 4: Siết đều tay các bulong hoặc khớp ren, tránh siết lệch tâm gây nứt thân thiết bị.

• Bước 5: Mở van từ từ để thử áp, kiểm tra rò rỉ tại các điểm kết nối.

2. Quy trình bảo dưỡng và vệ sinh an toàn

1. Cô lập thiết bị: Đóng chặt van khóa trước và sau bộ lọc.

2. Xả áp: Mở van xả áp hoặc nắp xả để giải phóng hoàn toàn áp suất dư thừa bên trong thân lọc. (Tuyệt đối không tháo khi chưa xả áp!)

3. Tháo phần tử lọc: Vặn nắp đậy, nhẹ nhàng rút lõi lưới lọc ra ngoài.

4. Vệ sinh: Dùng xịt nước áp lực nhẹ hoặc bàn chải mềm làm sạch cặn bám. Nếu bám dầu mỡ, rửa bằng dung dịch tẩy rửa phù hợp.

5. Kiểm tra và lắp lại: Kiểm tra xem lưới có bị rách, gioăng làm kín có bị dãn hay không. Tiến hành tái lắp đặt theo đúng thứ tự.

Cách Chọn Inline Filter Phù Hợp Cho Hệ Thống

Để nhận tư vấn và báo giá chính xác, bạn có thể thực hiện theo quy trình đơn giản sau:

1. Xác định môi chất: Nước sạch, nước thải, dầu, hóa chất hay hơi khí nén?

2. Xác định kích thước ống: Đo chính xác kích thước đường kính của tuyến ống.

3. Chốt thông số vận hành: Áp suất làm việc và nhiệt độ làm việc tối đa của hệ thống.

4. Lựa chọn cấp độ lọc: Đánh giá kích thước hạt cặn cần loại bỏ để chọn độ mịn lưới lọc.

5. Chọn vật liệu: Inox 304, Inox 316 hay Đồng tùy theo độ ăn mòn.

6. Chọn kiểu kết nối: Nối ren tiện lợi hay mặt bích chắc chắn.

FAQ Về Inline Filter Strainer

1. Inline filter là gì?

Inline filter là thiết bị lọc cơ học được lắp trực tiếp trên đường ống nhằm giữ lại các tạp chất rắn, gỉ sét, cặn bẩn, bảo vệ an toàn cho hệ thống van, bơm và đồng hồ đo phía sau.

2. Inline filter strainer khác Y strainer như thế nào?

Sự khác biệt chính nằm ở cấu trúc thiết kế: Inline filter có dáng thẳng tối ưu cho không gian hẹp và dòng chảy trực diện; trong khi Y strainer có nhánh lọc lệch góc, phù hợp cho các tuyến ống đa dụng có lượng cặn vừa phải.

3. Lưới lọc càng mịn có phải càng tốt không?

Không. Mắt lưới càng nhỏ thì càng dễ giữ hạt cặn nhỏ, nhưng nếu dùng sai mục đích, lưới sẽ rất nhanh bị tắc, làm sụt giảm lưu lượng nhanh chóng và gia tăng chi phí nhân công bảo trì.

4. Bao lâu nên vệ sinh inline filter strainer một lần?

Tần suất vệ sinh phụ thuộc vào độ sạch của môi chất. Với hệ thống nước sạch, có thể vệ sinh định kỳ theo tháng hoặc quý. Với môi chất công nghiệp nhiều cặn, nên theo dõi đồng hồ chênh áp để tiến hành vệ sinh ngay khi áp lực chênh lệch vượt ngưỡng an toàn.

Kết Luận

Trang bị inline filter là phương án đầu tư thông minh giúp bảo vệ toàn bộ hạ tầng đường ống. Việc hiểu rõ cấu tạo, nguyên lý và lựa chọn đúng kích thước, vật liệu, cấp độ lọc không chỉ giúp hệ thống vận hành trơn tru mà còn giảm thiểu tối đa chi phí sửa chữa rủi ro do sự cố kẹt cặn gây ra inline filter strainer.
