Ống vi sinh 316L là gì?

Ống vi sinh 316L là gì? Trong các dây chuyền sản xuất có độ nhạy cảm cao như dược phẩm, công nghệ sinh học hay thực phẩm hữu cơ, tính toàn vẹn của hệ thống đường ống luôn được đặt lên hàng đầu. Một sự cố nhiễm khuẩn nhỏ cũng có thể làm hủy hoại toàn bộ mẻ hàng trị giá hàng tỷ đồng. Đây là lý do vì sao các hệ thống sạch cao cấp luôn ưu tiên lựa chọn ống vi sinh 316L làm vật liệu cốt lõi, thay vì các dòng thép không gỉ phổ thông.

Khả năng chống nhiễm khuẩn tuyệt đối của dòng ống này bắt nguồn từ cấu trúc bề mặt siêu mịn, không cho màng sinh học (biofilm) có cơ hội bám dính. Đồng thời, năng lực chống ăn mòn hóa học vượt trội giúp thiết bị chịu được các chất tẩy rửa cực mạnh mà không bị rỗ vách. Đầu tư dòng sản phẩm cao cấp này mang lại tuổi thọ cao cho công trình, giúp doanh nghiệp dễ dàng đạt chuẩn kiểm định khắt khe như FDA hay GMP, từ đó đảm bảo quá trình ổn định sản xuất liên tục, triệt tiêu rủi ro dừng máy và tối ưu hóa dòng vốn dài hạn.

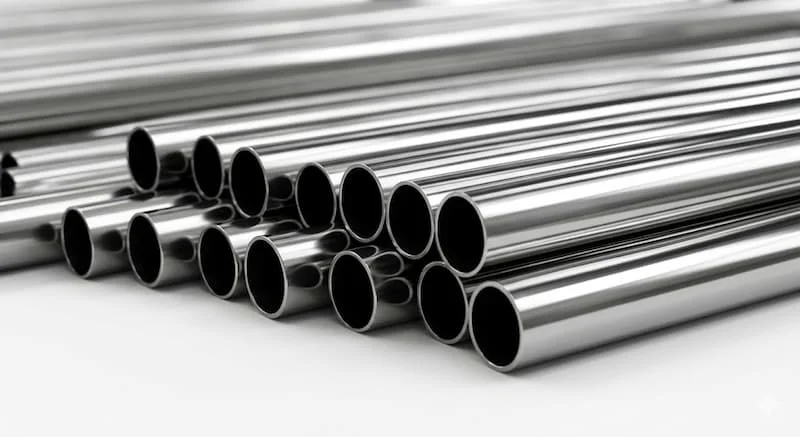

Ống vi sinh 316L là gì?

Định nghĩa ngắn: Ống vi sinh 316L là loại ống inox sử dụng thép không gỉ 316L, được sản xuất theo tiêu chuẩn vệ sinh cao, phù hợp cho ngành thực phẩm, dược phẩm, mỹ phẩm và hệ thống sạch.

Bản chất của dòng ống này là sự kết hợp giữa mác thép tinh khiết cao và công nghệ xử lý bề mặt chuyên sâu. Ký tự "L" trong tên gọi biểu thị cho cụm từ "Low Carbon" (Hàm lượng carbon thấp $\le 0.03\%$). Việc kiểm soát chặt chẽ tỷ lệ thành phần hóa học này giúp cấu kiện loại bỏ các khuyết tật cấu trúc tinh thể, trơ hoàn toàn về mặt phản ứng hóa học và đáp ứng trọn vẹn các yêu cầu luân chuyển môi chất vô trùng.

Vì sao inox 316L phù hợp cho ống vi sinh?

Mác thép 316L sở hữu những đặc tính luyện kim đặc thù, biến nó thành vật liệu lý tưởng nhất cho các ứng dụng sạch:

• Hàm lượng carbon siêu thấp: Giúp ngăn chặn hiện tượng kết tủa cacbua Crom tại các vùng ảnh hưởng nhiệt khi hàn (intergranular corrosion). Nhờ đó, các mối nối trên ống luôn giữ được đặc tính chống gỉ nguyên bản như thép nền.

• Chống ăn mòn clorua ưu việt: Sự xuất hiện của nguyên tố Molypden ($2\% - 3\%$) tạo ra hàng rào bảo vệ vững chắc chống lại hiện tượng ăn mòn rỗ điểm (pitting) do các ion Clo gây ra — tác nhân vốn có rất nhiều trong muối thực phẩm và hóa chất tẩy rửa.

• Độ bền hóa chất đỉnh cao: Không bị biến tính hay thôi nhiễm ion kim loại vào dòng môi chất khi tiếp xúc với các dung dịch axit nhẹ, kiềm hoặc dung môi hữu cơ.

• Kháng oxy hóa ở nhiệt độ cao: Chịu đựng liên tục các chu trình khử trùng bằng hơi nước nóng áp suất lớn mà không bị rạn nứt cấu trúc tinh thể vách ống.

Cấu tạo chi tiết của ống vi sinh 316L

Cấu trúc hình học và cơ lý của một phân đoạn ống vi sinh 316L tiêu chuẩn bao gồm các thành phần được gia công tinh vi:

• Thành ống và độ dày vách ly: Được kiểm soát dung sai cực kỳ ngặt nghèo, đảm bảo vách ống có độ dày đồng đều tại mọi vị trí trên chu vi để phân bổ áp suất đồng nhất.

• Bề mặt trong siêu mịn: Trải qua các công nghệ xử lý bề mặt khắt khe để triệt tiêu toàn bộ các đỉnh nhám vi mô, tạo ra độ nhẵn phẳng cơ học tuyệt đối.

• Xử lý bề mặt BA (Bright Annealed): Ống được ủ sáng trong lò kín chứa khí bảo vệ nạp Hydro, giúp mặt trong và mặt ngoài ống đạt độ sáng bóng, sạch sẽ tự nhiên mà không cần mài cơ học.

• Xử lý bề mặt EP (Electropolished): Công nghệ đánh bóng điện hóa dòng ngược, làm mịn bề mặt ở cấp độ nguyên tử, triệt tiêu mọi khe nứt vi mô, mang lại độ bóng gương siêu việt cho lòng ống.

• Mối hàn dọc thân phẳng mịn: Sử dụng công nghệ hàn TIG hoặc Laser tự động hóa hoàn toàn, đường chỉ hàn được cán phẳng và xử lý nhiệt để đồng nhất cơ lý tính hoàn toàn với thân ống, không để lại ba-via.

Phân loại ống vi sinh 316L phổ biến trên thị trường

Sản phẩm được phân tách thành các phân khúc dựa trên phương pháp hoàn thiện vách ống và hệ tiêu chuẩn thiết kế:

Phân loại theo công nghệ xử lý hoàn thiện

• Ống vi sinh BA (Bright Annealed): Dòng ống tiêu chuẩn, bề mặt nhẵn mịn cao, đáp ứng hoàn hảo cho phần lớn các dây chế biến thực phẩm, bia, sữa.

• Ống vi sinh EP (Electropolished): Phân khúc siêu sạch cao cấp nhất, lòng ống nhẵn mịn tuyệt đối, chuyên dụng cho ngành dược phẩm phẩm cấp cao (WFI) và công nghệ bán dẫn.

• Ống vi sinh đúc (Seamless Tube): Chế tạo từ phôi đặc gia nhiệt kéo rỗng, hoàn toàn không có đường hàn dọc thân, chịu được áp suất nén cực đại.

• Ống vi sinh hàn (Welded Tube): Cuộn từ lá thép tinh khiết rồi hàn nối laser cao tốc, có độ đồng đều vách ly tuyệt vời và giá thành tối ưu cho dự án.

Phân loại theo các bộ tiêu chuẩn quản lý hình học

• Tiêu chuẩn ASTM A270 (Mỹ): Hệ tiêu chuẩn phổ biến nhất, quy định nghiêm ngặt về kích thước OD, độ dày vách ly và độ nhám $R_a$ cho các ngành công nghiệp phụ trợ sinh học.

• Tiêu chuẩn DIN 11850 (Đức): Hệ mét tiêu chuẩn Châu Âu, thường dùng cho các dây chuyền sản xuất có xuất xứ từ Đức hoặc EU.

• Tiêu chuẩn SMS 3008 / ISO 2037: Hệ tiêu chuẩn Thụy Điển và quốc tế, tối ưu hóa kích thước cho các phụ kiện nối clamp nhanh.

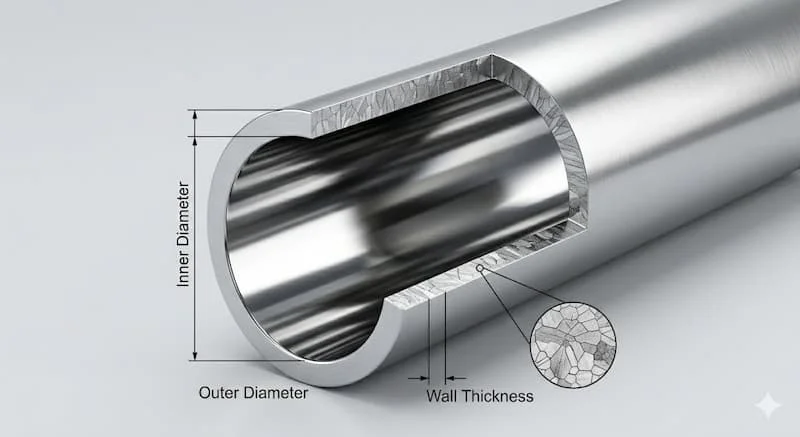

Các thông số kỹ thuật cốt lõi cần làm rõ

Khi tiến hành tính toán công nghệ hoặc đặt hàng vật tư, các kỹ sư cần xác định chuẩn xác các thông số:

• OD (Outside Diameter) & ID (Inside Diameter): Đường kính ngoài và đường kính trong thực tế của thanh ống. Kích thước định danh của dòng ống vi sinh luôn dựa trên đường kính ngoài thực tế.

• Độ dày thành ống (Wall Thickness): Thường dao động từ 1mm đến 3mm tùy theo quy cách đường kính.

• Độ bóng bề mặt ($R_a$): Chỉ số đo lường độ nhám vách trong.

• Chiều dài thanh thương mại: Quy chuẩn chung của mỗi cây ống xuất xưởng là 6 mét.

• Áp suất và nhiệt độ làm việc tối đa: Giới hạn tải vật lý mà ống có thể chịu đựng một cách an toàn liên tục mà không bị biến dạng cơ học.

Vì sao ống vi sinh 316L vượt trội hơn mác inox 304?

Sự vượt trội của mác thép 316L so với 304 không chỉ nằm ở giá thành mà được định nghĩa bởi năng lực vận hành thực tế:

• Khả năng chống ăn mòn hóa chất toàn diện: Nhờ có thêm thành phần Molypden, 316L không bị phá hủy cấu trúc bề mặt khi tiếp xúc với các môi trường chứa muối, clo hoặc các dòng lưu chất có tính axit nhẹ, trong khi inox 304 sẽ nhanh chóng xuất hiện các vết ố vàng và rỗ kim.

• Độ sạch sinh học bền vững: Hàm lượng carbon cực thấp giúp mối hàn của ống 316L trơ hoàn toàn trước hiện tượng ăn mòn liên hạt. Điều này giữ cho lòng ống luôn bóng mịn, không tạo ra các rãnh nứt vi mô làm nơi trú ngụ cho vi khuẩn sau nhiều năm vận hành.

• Tuổi thọ hệ thống vượt cấp: Trong môi trường súc rửa CIP liên tục bằng các chất tẩy xâm thực mạnh, hệ thống ống 304 có thể bị bào mòn và sụt giảm chất lượng bề mặt sau vài năm, còn ống 316L vẫn duy trì được trạng thái bóng gương nguyên bản.

So sánh ống vi sinh 316L và ống vi sinh 304

Bảng đối chiếu dưới đây sẽ giúp chủ đầu tư đưa ra lựa chọn đầu tư phù hợp với thực tế dự án:

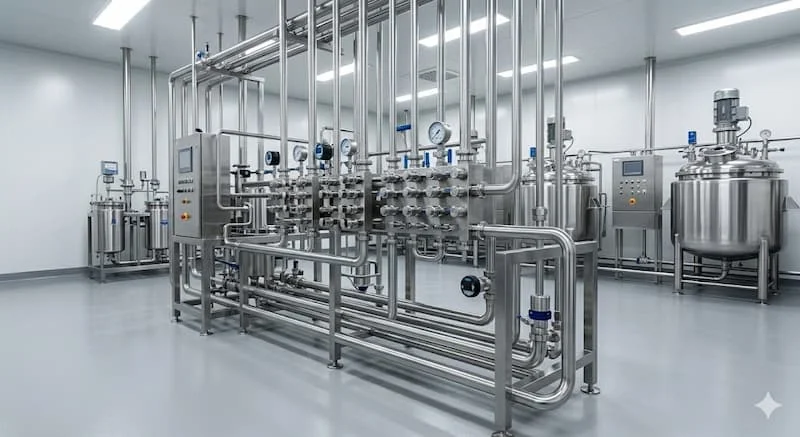

Ứng dụng thực tế của ống vi sinh 316L trong các dây chuyền cao cấp

Nhờ những đặc tính cơ lý và hóa học tiệm cận mức hoàn hảo, dòng sản phẩm này là lựa chọn không thể thay thế trong:

• Ngành sản xuất dược phẩm và công nghệ sinh học: Hệ thống phân phối nước cất pha tiêm (WFI), tuyến ống trích xuất vắc-xin, bồn lên men sinh học và đường dẫn khí y tế phòng sạch.

• Hệ thống lọc nước siêu tinh khiết (RO/EDI): Làm đường ống luân chuyển nước khử khoáng cho các nhà máy sản xuất chip vi mạch, linh kiện bán dẫn thế hệ mới.

• Ngành mỹ phẩm và hóa chất sạch: Dây chuyền đóng gói các sản phẩm chăm sóc da cao cấp, son môi, nơi yêu cầu kiểm soát tuyệt đối hiện tượng nhiễm chéo giữa các lô hàng.

• Ngành thực phẩm và đồ uống cao cấp: Các công đoạn chế tạo sản phẩm có tính axit hoặc nồng độ muối cao như nước mắm xuất khẩu, nước trái cây cô đặc, các dòng bia thượng hạng.

Khi nào dự án của bạn bắt buộc phải chọn 316L thay vì 304?

Để tối ưu hóa ngân sách mà vẫn bảo đảm kỹ thuật, bạn bắt buộc phải nâng cấp lên dòng ống 316L trong các trường hợp:

1. Lưu chất hoặc môi trường vận hành có tính ăn mòn cao: Tuyến ống dẫn dung dịch chứa muối clorua, nước biển hoặc môi trường có hơi axit bốc lên liên tục.

2. Hệ thống áp dụng chu trình súc rửa CIP/SIP công suất cao: Nhà máy sử dụng các chất tẩy rửa mạnh như axit nitric hoặc xút nén ở nhiệt độ cao để tiệt trùng đường ống định kỳ.

3. Yêu cầu độ tinh khiết tuyệt đối không thôi nhiễm: Các công đoạn sản xuất thuốc tiêm trực tiếp vào cơ thể người, nơi một lượng rất nhỏ ion kim loại lạ lọt vào cũng làm hỏng toàn bộ chứng nhận chất lượng sản phẩm.

Các sai lầm thường gặp khi chọn mua vật tư vi sinh

Nhiều doanh nghiệp đã phải gánh chịu những tổn thất lớn về kinh tế do mắc phải các lỗi chủ quan sau:

• Sử dụng ống 304 thay thế cho vị trí bắt buộc của 316L: Nhằm giảm chi phí ban đầu, dẫn đến hiện tượng đường ống bị rỗ và bục vỡ sau một thời gian ngắn vận hành dưới tải hóa chất.

• Chỉ quan tâm mác thép mà bỏ qua độ bóng lòng trong: Mua phải các thanh ống có mác 316L nhưng chất lượng mài bóng lỗi, bề mặt vách vẫn thô ráp, làm mất hoàn toàn tính năng chống nhiễm khuẩn của ống vi sinh.

• Bỏ qua việc thẩm định chứng chỉ chất lượng (CO/CQ): Mua hàng trôi nổi không rõ nguồn gốc, phôi thép bị pha tạp chất, hàm lượng carbon cao dẫn đến nứt mạch hàn khi test áp lực hệ thống.

• Lắp đặt sai chủng loại phụ kiện đi kèm: Sử dụng ống vi sinh 316L nhưng lại kết nối với các co, tê, van bằng inox 304 hoặc sử dụng gioăng làm kín không đạt chuẩn FDA, gây ra điểm yếu ăn mòn cục bộ.

Quy trình 6 bước lựa chọn ống vi sinh 316L phù hợp chuẩn kỹ thuật

Để hệ thống tản nhiệt và luân chuyển vô trùng đạt hiệu năng đỉnh cao, hãy thực hiện đầy đủ bộ checklist từ chuyên gia:

• [ ] Bước 1: Xác định rõ ngành hàng sản xuất và phân khu chức năng: Xác định hệ thống thuộc nhóm thực phẩm thông thường hay nhóm dược phẩm vô trùng cao cấp.

• [ ] Bước 2: Phân tích chi tiết đặc tính của dòng lưu chất: Kiểm tra nồng độ axit, muối, kiềm và nhiệt độ làm việc đỉnh của môi chất để khẳng định sự cần thiết của mác 316L.

• [ ] Bước 3: Lựa chọn đồng bộ hệ tiêu chuẩn hình học: Quyết định chọn hệ tiêu chuẩn ASTM A270, DIN hay ISO cho toàn bộ dự án để đảm bảo các phụ kiện clamp khớp nối ăn khớp tuyệt đối.

• [ ] Bước 4: Kiểm tra nghiêm ngặt chỉ số độ bóng vách trong ($R_a$): Đảm bảo lòng ống đạt chuẩn.

• [ ] Bước 5: Thẩm định hệ thống chứng chỉ chất lượng xuất xưởng: Yêu cầu nhà cung cấp cung cấp đầy đủ giấy tờ CO/CQ, kết quả phân tích quang phổ thành phần kim loại và chứng nhận an toàn vật liệu.

• [ ] Bước 6: Lựa chọn đồng bộ hệ thống phụ kiện vi sinh 316L: Đảm bảo toàn bộ van, co, tê và vật liệu gioăng làm kín (như PTFE, Silicon đạt chuẩn FDA) có mác vật liệu tương thích 100% với thân ống dẫn.

Các lưu ý quan trọng trong quá trình thi công và vận hành

• Tuyệt đối tránh làm xước lòng ống trong khi lắp đặt: Quá trình cắt, hàn uốn phải được thực hiện bởi thợ hàn có tay nghề cao, sử dụng máy cắt chuyên dụng, không để lại xỉ hàn hay vết cọ xát cơ học bên trong ống.

• Áp dụng đúng chu trình súc rửa CIP tiêu chuẩn: Sử dụng đúng chủng loại và liều lượng hóa chất tẩy rửa theo khuyến cáo công nghệ, thực hiện các bước trung hòa bằng nước tinh khiết sau mỗi chu trình vệ sinh.

• Kiểm tra định kỳ các mối hàn bằng thiết bị nội soi: Định kỳ sử dụng camera nội soi đường ống để kiểm tra tình trạng vách trong và các mối hàn orbital, đảm bảo không có hiện tượng biến màu hay lắng cặn tích tụ.

Câu hỏi thường gặp về ống vi sinh 316L

Ống vi sinh 316L có thực sự tốt hơn dòng 304 không?

Chắc chắn tốt hơn rất nhiều về năng lực chống ăn mòn hóa học và chống rỗ điểm. Sự bổ sung của nguyên tố Molypden và việc hạ thấp tỷ lệ Carbon xuống mức siêu nhỏ giúp mác thép 316L duy trì độ trơ lý hóa vượt trội trước các môi trường xâm thực mạnh mà mác thép 304 không thể chịu đựng được.

Có bắt buộc phải lựa chọn mác 316L cho ngành chế biến thực phẩm thông thường không?

Không bắt buộc cho mọi vị trí. Với các dây chuyền sản xuất nước ngọt, sữa, bia thông thường không có nồng độ muối hoặc axit cao, ống vi sinh inox 304 đã hoàn toàn đáp ứng tốt yêu cầu kỹ thuật và giúp tiết kiệm chi phí. 316L chỉ bắt buộc tại các phân khu chế biến sản phẩm có tính mặn, chua cao hoặc các vị trí tiếp xúc trực tiếp với hóa chất súc rửa đậm đặc.

Bản chất của hai công nghệ xử lý bề mặt BA và EP khác nhau như thế nào?

Ống vi sinh BA được làm mịn bằng phương pháp nhiệt luyện (ủ sáng) trong môi trường khí bảo vệ, đạt độ bóng bề mặt rất cao. Ống vi sinh EP là bước tiến cao cấp hơn khi sử dụng phương pháp đánh bóng điện hóa dòng điện ngược để hòa tan các đỉnh nhám vi mô ở cấp độ phân tử, mang lại bề mặt nhẵn bóng như gương và khả năng kháng khuẩn tuyệt đối.

Dòng cấu kiện cơ điện này có thể dùng trong công nghiệp hóa chất không?

Hoàn toàn được. Nhờ năng lực kháng hóa chất xuất sắc, dòng sản phẩm này chuyên dùng để luân chuyển các loại dung môi hữu cơ, axit tinh khiết trong các nhà máy sản xuất hóa mỹ phẩm, hóa chất ngành dược hoặc phòng thí nghiệm công nghệ cao đòi hỏi độ sạch tuyệt đối.

Bao lâu thì nhà máy cần tiến hành thay thế hệ thống đường ống dẫn vi sinh một lần?

Nếu hệ thống được thiết kế chuẩn xác, thi công hàn orbital đúng kỹ thuật và vận hành chu trình CIP đúng quy chuẩn, ống vi sinh 316L có độ bền cơ lý trường tồn, tuổi thọ vận hành có thể kéo dài từ 25 đến 40 năm mà không cần thay thế thân ống, doanh nghiệp chỉ cần định kỳ thay mới hệ thống gioăng cao su làm kín tại các khớp clamp nối nhanh.

Kết luận

Tựu trung lại, nếu định hướng công nghệ của nhà máy đang tìm kiếm một phương án vật tư đạt tiêu chuẩn an toàn vô trùng tuyệt đối, năng lực kháng ăn mòn hóa chất hoàn hảo, vượt qua mọi kỳ kiểm định khắt khe nhất và đem lại khả năng tối ưu hóa chi phí vận hành lâu dài thông qua việc triệt tiêu hoàn toàn rủi ro nhiễm khuẩn phá hủy mẻ hàng thì việc lựa chọn ống vi sinh 316L chính là quyết định đầu tư đúng đắn và mang tính chiến lược nhất hiện nay. Lựa chọn chuẩn xác vật tư ngay từ bước lập dự án chính là lời cam kết vững chắc cho uy tín thương hiệu và chất lượng đỉnh cao của sản phẩm đầu ra.
