Ống vi sinh là gì?

Ống vi sinh là gì? Trong các dây chuyền sản xuất có yêu cầu khắt khe về độ sạch như dược phẩm, sữa, bia hay thực phẩm, việc duy trì một môi trường vô trùng tuyệt đối là bài toán sống còn của doanh nghiệp. Tuy nhiên, không ít nhà thầu và chủ đầu tư hiện nay vẫn chưa đánh giá đúng tầm quan trọng của hệ thống đường ống dẫn. Việc sử dụng sai chủng loại ống dẫn lưu chất sẽ lập tức đẩy toàn bộ quy trình vận hành vào trạng thái nguy hiểm do hiện tượng nhiễm khuẩn và bám cặn hữu cơ tại các điểm mù kỹ thuật.

Khi dòng chảy lưu thông qua các bề mặt không đạt chuẩn, các vi hạt và màng sinh học (biofilm) sẽ tích tụ, rất khó vệ sinh bằng các phương pháp súc rửa thông thường. Hệ lụy trực tiếp là gây ảnh hưởng chất lượng sản phẩm, làm hư hỏng hàng loạt mẻ thành phẩm và tạo ra rủi ro kiểm định cực lớn khi các cơ quan chức năng tiến hành đánh giá tiêu chuẩn GMP hay ISO. Để giải quyết triệt để nguy cơ ô nhiễm vi sinh này, việc ứng dụng dòng ống vi sinh chính là lựa chọn tiêu chuẩn và bắt buộc đối với mọi dây chuyền sản xuất sạch hiện đại.

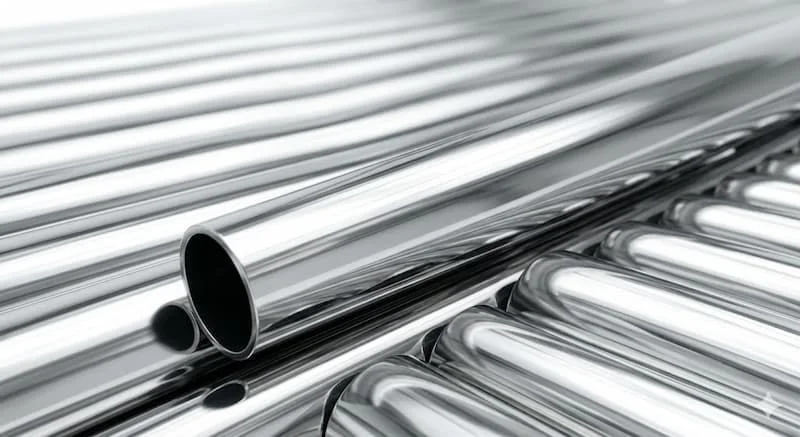

Ống vi sinh là gì?

Định nghĩa ngắn: Ống vi sinh là loại ống inox được sản xuất với tiêu chuẩn vệ sinh cao, bề mặt nhẵn, độ bóng lớn và khả năng chống bám cặn, phù hợp cho ngành thực phẩm, dược phẩm và thiết bị sạch.

Về cấu trúc vật liệu, đây là dòng ống thép không gỉ đặc thù được tinh luyện để loại bỏ tối đa tạp chất sulfide và carbon. Khác biệt cốt lõi của cấu kiện này nằm ở công nghệ xử lý bề mặt lòng trong siêu mịn, đảm bảo không có các vết rạn nứt hay rỗ xỉ ở cấp độ vi mô. Nhờ đó, sản phẩm đóng vai trò là mạch máu cơ điện trung chuyển lưu chất an toàn, đáp ứng hoàn hảo các yêu cầu nghiêm ngặt nhất về an toàn vệ sinh sinh học.

Nguyên lý và bản chất của ống dẫn vi sinh

Cơ chế kiểm soát dòng chảy vô trùng của ống dẫn vi sinh hoạt động dựa trên các nguyên lý nhiệt động và lý hóa chuyên sâu:

• Bề mặt nhẵn phẳng tuyệt đối và chống bám dính: Nhờ được xử lý đánh bóng công nghệ cao, mặt trong của vách ống triệt tiêu hoàn toàn các khoảng trống vật lý, khiến các vi sinh vật và cặn bẩn không thể tìm được điểm bám để hình thành kết cấu màng sinh học.

• Tối ưu hóa lưu thông sạch: Biên dạng lòng ống tròn đều và nhẵn mịn giúp giảm thiểu lực ma sát thủy lực, giữ cho vận tốc và áp suất dòng chảy luôn ổn định, không sinh ra các vùng xoáy nước chết (dead legs) gây lắng cặn.

• Dễ dàng thực hiện quy trình CIP/SIP: Bản chất vật liệu trơ cho phép hệ thống chịu đựng được các chu trình súc rửa tự động bằng hóa chất mạnh (Clean-in-Place) và tiệt trùng bằng hơi nước nóng nhiệt độ cao (Sterilize-in-Place) một cách liên tục mà không bị ăn mòn.

• Kiểm soát vi khuẩn chủ động: Cấu trúc thép tinh khiết ngăn chặn hiện tượng giải phóng các ion kim loại nặng vào lưu chất, bảo vệ nguyên vẹn hoạt tính và độ tinh khiết của thành phẩm.

Cấu tạo chi tiết của ống dẫn vi sinh

Một đoạn cấu kiện ống dẫn vi sinh đạt chuẩn xuất xưởng sở hữu các lớp cấu trúc hình học và kỹ thuật vô cùng đồng bộ:

• Thân ống và lớp inox nền: Thường là các mác thép Austenitic có độ dẻo cao, phân bổ độ dày vách cực kỳ đồng đều để đảm bảo khả năng chịu áp suất nén lớn.

• Bề mặt trong và độ bóng định danh: Đây là thông số quan trọng nhất của ống, được đo lường bằng máy quét laser để đảm bảo độ nhám bề mặt luôn nằm trong ngưỡng cho phép siêu nhỏ.

• Đường chỉ mối hàn kỹ thuật: Đối với dòng ống hàn vi sinh, mối nối dọc thân được xử lý bằng công nghệ hàn nóng chảy hydro bảo vệ (TIG/Laser Weld) giúp vùng hàn đồng nhất hoàn toàn với kim loại nền, không để lại ba-via.

• Cấp độ xử lý hoàn thiện cơ học và đánh bóng điện hóa (EP): Ống trải qua các công đoạn mài bóng cơ học tinh vi bằng các dải nỉ mịn, sau đó có thể được ngâm trong bể điện hóa để hòa tan các đỉnh nhám vi mô, đạt độ bóng gương (Mirror Finish) hoàn hảo.

Phân loại ống dẫn vi sinh phổ biến trên thị trường

Dựa trên mác vật liệu hợp kim và công nghệ xử lý hoàn thiện bề mặt, sản phẩm được phân chia thành các dòng chuyên biệt:

Phân loại theo mác thép thép không gỉ

• Inox 304 vi sinh: Dòng vật liệu phổ biến, có khả năng chống oxy hóa tốt trong môi trường nước ngọt, sữa, nước giải khát và các dung dịch hữu cơ trung tính, mang lại hiệu quả kinh tế tối ưu cho doanh nghiệp.

• Inox 316L vi sinh: Phân khúc cao cấp bắt buộc cho ngành dược và hóa chất nồng độ cao. Ký tự "L" (Low Carbon) giúp hạn chế tối đa tình trạng ăn mòn liên hạt tại các vùng chịu nhiệt của mối hàn, kết hợp thành phần Molypden giúp kháng triệt để các ion Clorua.

Phân loại theo phương pháp xử lý bề mặt và chế tạo

• Ống BA (Bright Annealed): Ống được xử lý nhiệt (ủ sáng) trong lò khí bảo vệ hydro, bề mặt đạt độ sáng bóng tự nhiên, nhẵn mịn cao mà không cần mài cơ học.

• Ống EP (Electropolished): Dòng ống trải qua quy trình đánh bóng điện hóa dòng điện ngược. Đây là công nghệ đỉnh cao giúp loại bỏ hoàn toàn các tạp chất bề mặt, đạt độ nhám $R_a$ cực nhỏ, chuyên dùng cho ngành bán dẫn và y tế cao cấp.

• Ống đúc (Seamless) và Ống hàn (Welded) vi sinh: Tùy thuộc vào áp suất vận hành của hệ thống để lựa chọn dòng ống đúc chịu áp cực lớn hoặc dòng ống hàn tối ưu chi phí.

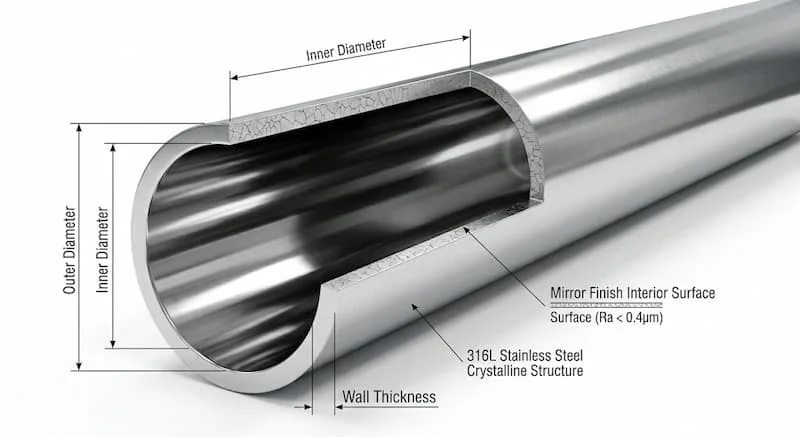

Thông số kỹ thuật cần biết khi thiết kế đường ống

Khi bóc tách khối lượng vật tư và lên bản vẽ cơ điện, các kỹ sư cần đồng bộ chính xác hệ thống thông số định danh theo các bộ tiêu chuẩn quốc tế:

• OD (Outside Diameter) & ID (Inside Diameter): Đường kính ngoài thực tế và đường kính trong của ống. Khác với ống công nghiệp, ống vi sinh tính toán kích thước dựa trên đường kính ngoài thực tế để đồng bộ khớp nối clamp.

• Độ dày thành ống (Wall Thickness): Thường dao động từ 1 mm đến 3 mm tùy thuộc vào quy cách đường kính.

• Chỉ số độ bóng bề mặt: Thông số đo độ nhám vách trong

• Các bộ tiêu chuẩn quản lý: Bao gồm tiêu chuẩn ASTM A270 (Mỹ), DIN 11850 (Đức), SMS 3008 (Thụy Điển), hoặc ISO 2037, đảm bảo tính lắp lẫn và đồng bộ 100% với hệ thống van, măng xông, tê, co vi sinh.

Vì sao ống vi sinh khác biệt hoàn toàn với ống inox thông thường?

Sự phân hóa giữa dòng vật tư vi sinh sạch và các loại ống thép không gỉ công nghiệp thông thường nằm ở các tiêu chí kiểm soát chất lượng khắt khe:

• Tiêu chuẩn bề mặt nghiêm ngặt: Ống công nghiệp chấp nhận bề mặt thô rỉ hoặc chỉ xử lý tẩy axit (No.1/2B), vách trong có độ nhám lớn. Ống dẫn vi sinh bắt buộc phải có bề mặt láng mịn như gương.

• Kiểm soát vi khuẩn tuyệt đối: Biên dạng lòng trong của ống dẫn vi sinh không có các khe nứt vi mô, loại bỏ hoàn toàn nơi trú ẩn của vi sinh vật, trong khi ống thường là môi trường lý tưởng để vi khuẩn bám dính hình thành màng biofilm.

• Độ hoàn thiện mối hàn: Đường hàn của ống dẫn vi sinh được mài phẳng và xử lý nhiệt khử ứng suất dư, đạt độ đồng đều cơ lý tuyệt đối, không có ba-via gây cản trở dòng chảy như ống công nghiệp thông thường.

• Hệ thống chứng nhận vệ sinh: Sản phẩm bắt buộc phải đi kèm các chứng chỉ kiểm định vật liệu chuyên ngành và chứng nhận an toàn sinh học đạt tiêu chuẩn dùng cho người.

So sánh ống dẫn vi sinh và ống inox công nghiệp

Bảng đối chiếu dưới đây sẽ làm rõ lợi thế kỹ thuật chuyên biệt của dòng sản phẩm sạch này:

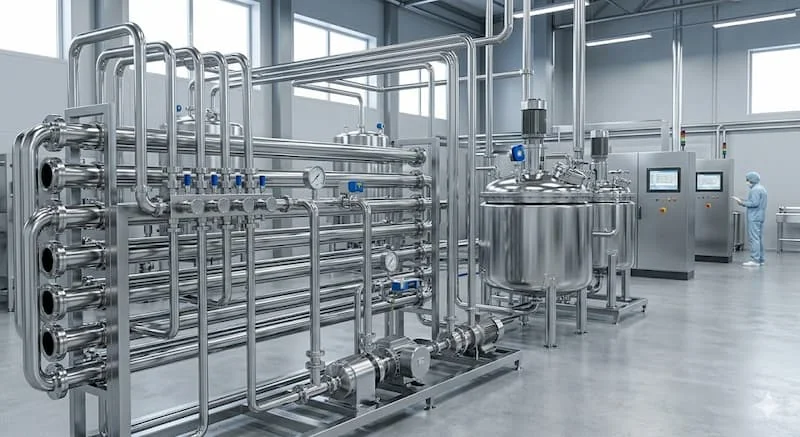

Ứng dụng thực tế của ống vi sinh trong các ngành công nghệ sạch

Sở hữu cấu trúc bề mặt siêu sạch, dòng sản phẩm này là trái tim vận hành của nhiều ngành công nghiệp đặc thù:

• Ngành chế biến sữa và đồ uống: Sử dụng trong các tuyến ống luân chuyển sữa tươi, nước trái cây, bia, rượu vang, nơi lưu chất rất nhạy cảm với vi khuẩn và dễ bị biến đổi hương vị.

• Ngành sản xuất dược phẩm và y tế: Đường ống dẫn nước cất pha tiêm (WFI), hệ thống phân phối khí y tế vô trùng, dây chuyền trích xuất dược liệu và chế tạo vắc-xin đạt chuẩn GMP-WHO.

• Ngành mỹ phẩm và hóa chất tinh khiết: Hệ thống bồn chứa và đường ống đóng gói kem, son, nước hoa, ngăn chặn hiện tượng nhiễm chéo giữa các mẻ sản phẩm.

• Hệ thống lọc nước tinh khiết (RO/EDI): Tuyến ống chịu trách nhiệm vận chuyển nước khử khoáng, nước siêu tinh khiết phục vụ cho phòng sạch và các nhà máy chế tạo linh kiện điện tử bán dẫn.

Khi nào hệ thống kỹ thuật của bạn bắt buộc phải dùng ống vi sinh?

Doanh nghiệp và các kỹ sư cơ điện cần đưa dòng cấu kiện này vào danh mục vật tư bắt buộc khi hệ thống rơi vào các kịch bản sau:

1. Dây chuyền sản xuất khép kín tiếp xúc trực tiếp với sản phẩm: Tất cả các phân khu từ khâu tiếp nhận nguyên liệu lỏng đến khâu chiết rót đóng chai thành phẩm tiêu dùng.

2. Hệ thống vận hành cơ chế súc rửa tự động CIP/SIP: Khi nhà máy không thể tháo rời đường ống để vệ sinh cơ học mà phải dựa vào áp lực dòng hóa chất và hơi nước nóng để tiệt trùng định kỳ.

3. Môi trường yêu cầu vô trùng tuyệt đối: Các phòng thí nghiệm sinh học, phòng pha chế thuốc, nơi nồng độ vi khuẩn trong đường ống bắt buộc phải kiểm soát về mức bằng không.

Các sai lầm thường gặp khi lựa chọn mua vật tư vi sinh

Việc thiếu kinh nghiệm trong khâu bóc tách vật tư có thể dẫn đến những thất bại nghiêm trọng về mặt kỹ thuật cho toàn bộ dự án:

• Dùng ống inox công nghiệp thay thế để tiết kiệm chi phí: Đây là sai lầm nguy hiểm nhất. Ống công nghiệp dù có mác inox 304 hay 316 nhưng vách trong thô ráp sẽ nhanh chóng biến thành ổ chứa vi khuẩn, làm hỏng toàn bộ sản phẩm của nhà máy.

• Chọn sai mác inox so với lưu chất vận hành: Đưa inox 304 vào hệ thống dẫn lưu chất có tính axit cao hoặc chứa muối clorua, gây ra hiện tượng rỗ bề mặt và làm mất khả năng vi sinh của ống.

• Bỏ qua chỉ số độ bóng $R_a$ trên chứng chỉ: Chỉ quan tâm đến đường kính và độ dày mà không kiểm tra độ nhám bề mặt trong, mua phải hàng đánh bóng lỗi không đạt tiêu chuẩn vô trùng.

• Lắp đặt sai phương pháp mối nối: Sử dụng các kiểu kết nối ren thông thường tạo ra các khoảng hở ren bám cặn thay vì sử dụng mối nối clamp vi sinh chuyên dụng hoặc hàn đối đầu orbital tự động.

Quy trình hướng dẫn cách chọn ống vi sinh phù hợp chuẩn kỹ thuật

Để sở hữu một hệ thống đường ống đạt hiệu năng tản nhiệt và luân chuyển vô trùng đỉnh cao, hãy áp dụng bộ checklist 6 bước chuyên gia sau:

• [ ] Bước 1: Xác định rõ ngành hàng và phân khu sử dụng: Làm rõ yêu cầu tiêu chuẩn của phân khu là vi sinh thực phẩm thông thường hay tiêu chuẩn khắt khe của ngành dược phẩm.

• [ ] Bước 2: Lựa chọn mác inox tương thích tối ưu: Chọn mác thép inox 304 cho các ứng dụng ngọt, trung tính và bắt buộc dùng inox 316L cho môi trường hóa chất, dược phẩm, nước cất.

• [ ] Bước 3: Thẩm định chỉ số độ bóng $R_a$ thực tế: Đối chiếu thông số kỹ thuật, đảm bảo vách trong đạt độ nhám.

• [ ] Bước 4: Xác định bộ tiêu chuẩn hình học đồng bộ: Lựa chọn đồng bộ hệ tiêu chuẩn của toàn dự án (ví dụ tiêu chuẩn DIN hoặc tiêu chuẩn ISO) để đảm bảo các phụ kiện van và khớp nối clamp ăn khớp hoàn toàn.

• [ ] Bước 5: Kiểm tra tính đồng bộ của hệ thống phụ kiện: Đảm bảo các gioăng làm kín (Silicon, EPDM, PTFE) đạt tiêu chuẩn FDA về an toàn sinh học, không sinh độc tính khi gặp nhiệt độ cao.

• [ ] Bước 6: Kiểm tra hệ thống chứng chỉ chất lượng sản phẩm: Yêu cầu đơn vị cung ứng xuất trình đầy đủ chứng chỉ CO/CQ của nhà máy sản xuất, các kết quả test quang phổ mác thép và kiểm tra độ nhám bề mặt thực tế.

Những lưu ý quan trọng trong quá trình vận hành và bảo trì

• Tuân thủ nghiêm ngặt quy trình vệ sinh CIP định kỳ: Sử dụng đúng nồng độ hóa chất tẩy rửa (axit/kiềm chuyên dụng) và kiểm soát nhiệt độ dòng súc rửa theo đúng khuyến cáo của kỹ sư công nghệ để làm sạch vách ống hoàn hảo.

• Tránh tối đa việc làm xước vách trong trong quá trình lắp đặt: Khi cắt hoặc hàn ống, tuyệt đối không để các dụng cụ cơ khí cứng cọ xát vào lòng ống tạo thành các vết xước, vì đây sẽ là nơi vi khuẩn bám dính trong tương lai.

• Kiểm tra định kỳ độ kín khít của các mối nối clamp: Các vòng đệm gioăng silicon sau một thời gian chịu nhiệt độ cao từ chu trình SIP có thể bị lão hóa, cần được kiểm tra và thay thế định kỳ để ngăn chặn nguy cơ nhiễm khuẩn từ không khí bên ngoài xâm nhập.

Câu hỏi thường gặp về ống vi sinh

Ống vi sinh khác biệt cốt lõi gì so với các dòng ống inox thông thường?

Điểm khác biệt lớn nhất nằm ở độ bóng và độ nhẵn mịn của vách trong ống. Ống vi sinh được kiểm soát chặt chẽ chỉ số độ nhám $R_a$ siêu nhỏ, bề mặt láng mịn như gương để chống bám cặn và ngăn chặn sự hình thành của vi khuẩn, trong khi ống thông thường có bề mặt thô ráp và không kiểm soát chỉ số này.

Có bắt buộc phải lựa chọn mác inox 316L cho mọi hệ thống vi sinh không?

Không bắt buộc. Đối với các ngành sản xuất sữa, bia, nước giải khát thông thường, mác inox 304 vi sinh đã hoàn toàn đáp ứng tốt khả năng chống ăn mòn và đảm bảo tính kinh tế. Mác inox 316L chỉ trở thành bắt buộc trong ngành dược phẩm, hệ thống dẫn nước cất pha tiêm hoặc các môi trường có nồng độ hóa chất ăn mòn, clorua cao.

Bản chất bề mặt xử lý BA và EP khác nhau như thế nào?

Bề mặt BA (Bright Annealed) là kết quả của quá trình ủ sáng ống trong lò khí bảo vệ, đạt độ bóng bề mặt rất tốt. Bề mặt EP (Electropolished) là bước tiến cao hơn bằng phương pháp đánh bóng điện hóa, giúp hòa tan các đỉnh nhám ở cấp độ phân tử, mang lại bề mặt nhẵn mịn tuyệt đối và khả năng kháng khuẩn vượt trội so với BA.

Dòng ống tản nhiệt và luân chuyển này có dùng cho hệ thống nước tinh khiết được không?

Hoàn toàn được và đây là bắt buộc. Nước tinh khiết (nước RO/EDI) có tính hấp thụ tạp chất rất mạnh. Việc sử dụng ống vi sinh (đặc biệt là dòng ống đúc đánh bóng EP) giúp giữ nguyên độ tinh khiết của nước, tuyệt đối không bị nhiễm bẩn do các ion kim loại giải phóng từ thành ống.

Bao lâu thì hệ thống đường ống dẫn vi sinh cần phải thay thế một lần?

Nếu được vận hành, vệ sinh CIP đúng cách và không chịu các tác động phá hủy cơ học, hệ thống ống vi sinh có tuổi thọ vận hành cực kỳ cao, có thể kéo dài từ 20 đến 30 năm mà không cần thay thế phôi ống nền, doanh nghiệp chỉ cần định kỳ thay mới hệ thống gioăng cao su làm kín tại các khớp nối clamp.

Kết luận

Tổng kết lại, nếu quy trình công nghệ của doanh nghiệp đang hướng tới các mục tiêu tối cao về an toàn sinh học tuyệt đối, bề mặt siêu sạch chống bám cặn, đáp ứng hoàn hảo các tiêu chuẩn kiểm định nghiêm ngặt và mong muốn sở hữu một hệ thống vận hành bền bỉ lâu dài theo thời gian thì việc trang bị ống vi sinh chính là bước đầu tư nền tảng và mang tính chiến lược nhất hiện nay. Việc lựa chọn đúng quy cách thông số hình học và mác thép chuẩn hóa ngay từ khâu thiết kế sơ đồ công nghệ chính là tấm phiếu bảo hành vững chắc nhất cho sự thành công và uy tín thương hiệu của doanh nghiệp trên thị trường.
