Ống tube inox là gì? Trong thiết kế và vận hành các hệ thống vi sinh, khí nén cao áp hay dây chuyền hóa chất, việc lựa chọn vật tư đường ống quyết định đến 80% sự ổn định của toàn bộ chu trình. Tuy nhiên, một thực tế đáng quan ngại là rất nhiều kỹ sư và nhà thầu hiện nay vẫn gặp tình trạng nhầm kích thước hoặc lựa chọn sai tiêu chuẩn kỹ thuật khi mua ống tube inox. Sự chủ quan này bắt nguồn từ thói quen đánh đồng tất cả các loại ống thép không gỉ là như nhau, dẫn đến việc đưa các dòng ống thương mại thông thường vào các vị trí đòi hỏi dung sai cực nghiêm ngặt.

Hậu quả của việc chọn sai vật tư là hệ thống lắp không kín, gây rò rỉ lưu chất, giảm hiệu suất vận hành nghiêm trọng và trực tiếp đe dọa đến an toàn lao động. Khi sự cố xảy ra, doanh nghiệp không chỉ đối mặt với nguy cơ ô nhiễm dây chuyền sản xuất mà còn phải tốn chi phí thay thế, sửa chữa và chịu tổn thất lớn do phải dừng máy đột ngột. Chính vì vậy, việc hiểu rõ bản chất, đặc tính cơ lý và các bộ tiêu chuẩn của ống tube inox là chìa khóa vàng giúp bạn đưa ra lựa chọn chính xác ngay từ đầu, bảo vệ hạ tầng kỹ thuật và tối ưu hóa chi phí đầu tư cho doanh nghiệp.

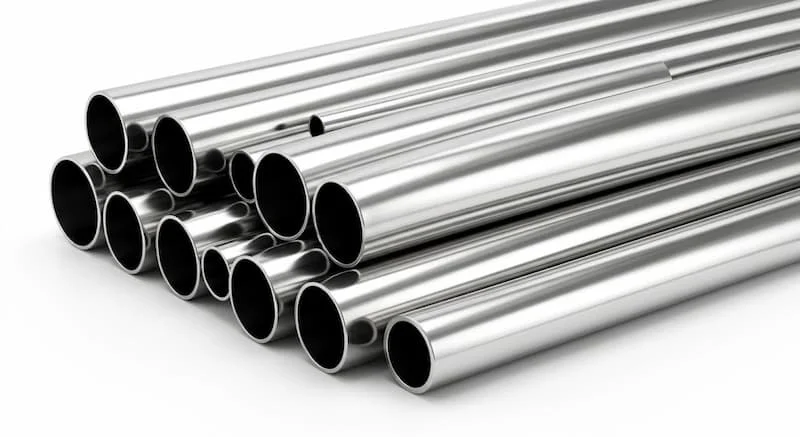

Ống tube inox là gì?

Định nghĩa ngắn: Ống tube inox là loại ống thép không gỉ có độ chính xác cao về kích thước, thường dùng trong các hệ thống yêu cầu kỹ thuật nghiêm ngặt như thực phẩm, y tế, hóa chất và công nghiệp.

Khác với các dòng ống dẫn thông thường, cấu kiện này được sản xuất dưới quy trình kiểm soát nghiêm ngặt về độ đồng đều của vách ống và biên dạng hình học. Khái niệm "tube" trong ngành luyện kim biểu thị cho dòng sản phẩm được định danh trực tiếp bằng kích thước phủ bì thực tế và độ dày vách, thay vì kích thước danh nghĩa (Nominal Pipe Size). Khả năng kháng ăn mòn vượt trội kết hợp với cấu trúc bề mặt siêu sạch làm cho dòng vật liệu này trở thành lựa chọn không thể thay thế trong các môi trường vô trùng và công nghệ cao.

Tube inox khác gì ống inox thông thường?

Sự phân hóa giữa ống tube inox và các dòng ống inox công nghiệp thông thường (Pipe) được thể hiện rõ nét qua các tiêu chí kỹ thuật chuyên sâu sau:

• Độ chính xác và dung sai hình học: Tube inox sở hữu sai số kích thước cực nhỏ, độ tròn trịa gần như tuyệt đối, đáp ứng hoàn hảo cho các mối nối bằng khớp khóa (compression fittings) hoặc đầu nối bóp (ferrule) mà không cần hàn.

• Độ bóng và kiểm soát độ nhám bề mặt: Khác với ống thông thường có bề mặt thô, dòng tube kỹ thuật (đặc biệt là tube vi sinh) được xử lý đánh bóng cơ học hoặc điện hóa cả mặt trong lẫn mặt ngoài để triệt tiêu các túi cặn vi khuẩn.

• Mục đích sử dụng và tiêu chuẩn chế tạo: Ống thông thường chủ yếu dùng để vận chuyển lưu chất thô lượng lớn, trong khi tube inox được đo lường để làm ống trao đổi nhiệt, ống dẫn khí chính xác, hoặc hệ thống cơ điện công nghệ cao đòi hỏi tính đồng bộ cơ lý tuyệt đối.

Cấu tạo chi tiết của ống tube inox

Một phân đoạn ống tube inox tiêu chuẩn được cấu thành từ cấu trúc hình học và vật lý chặt chẽ bao gồm:

• Thành ống và độ dày vách (Wall Thickness): Độ dày vách ống được phân bổ đồng đều tại mọi điểm trên chu vi, đảm bảo khả năng chịu áp lực đồng nhất, không xuất hiện các điểm yếu cơ học.

• Đường kính ngoài (OD) và Đường kính trong (ID): Hai thông số này được kiểm soát nghiêm ngặt với dung sai tính bằng phần trăm milimét, cho phép tính toán chính xác lưu lượng dòng chảy và áp suất động của lưu chất.

• Bề mặt đánh bóng kỹ thuật: Mặt trong của ống được xử lý đạt độ nhám siêu nhỏ, ngăn chặn hoàn toàn hiện tượng bám dính của các vi hạt và màng sinh học.

• Cấu trúc vật liệu nội bộ: Mạng tinh thể thép Austenitic được nhiệt luyện khử ứng suất dư, giúp thanh ống có độ dẻo dai cao, thuận tiện cho việc uốn cong góc hẹp mà không bị móp méo hay rạn nứt cấu trúc vách.

Phân loại tube inox phổ biến trên thị trường

Dựa trên mác thép hợp kim và phương pháp xử lý bề mặt, sản phẩm được chia thành các phân khúc chuyên biệt:

Phân loại theo mác inox hợp kim

• Inox 201: Phân khúc kinh tế, độ cứng cao nhưng khả năng chống ăn mòn giới hạn, chỉ dùng cho các hệ thống sấy khô hoặc khung cơ khí chính xác không tiếp xúc hóa chất.

• Inox 304: Dòng mác thép phổ biến nhất, đáp ứng tốt khả năng chống oxy hóa khí quyển và các dung dịch hữu cơ trung tính trong ngành thực phẩm thông thường.

• Inox 316 và 316L: Dòng thép cao cấp chứa thành phần Molypden, riêng hậu tố "L" biểu thị hàm lượng Cacbon thấp (Low Carbon) giúp ngăn chặn hiện tượng kết tủa cacbua tại vùng hàn, chuyên dụng cho môi trường clorua, nước biển và dung dịch dược phẩm.

Phân loại theo công nghệ sản xuất và xử lý bề mặt

• Tube đúc (Seamless Tube): Chế tạo từ phôi đặc gia nhiệt, không có đường hàn dọc thân, chịu được áp suất nén và nhiệt độ cực cao.

• Tube hàn (Welded Tube): Chế tạo từ dải thép cuộn trải qua hệ thống định hình và hàn laser hoặc hàn TIG, có giá thành tối ưu và độ đồng đều vách rất tốt.

• Tube BA (Bright Annealed) và Tube EP (Electropolished): Các dòng ống được ủ sáng trong môi trường khí bảo vệ hoặc đánh bóng điện hóa, đạt độ sạch tuyệt đối dùng trong phòng sạch và công nghiệp bán dẫn.

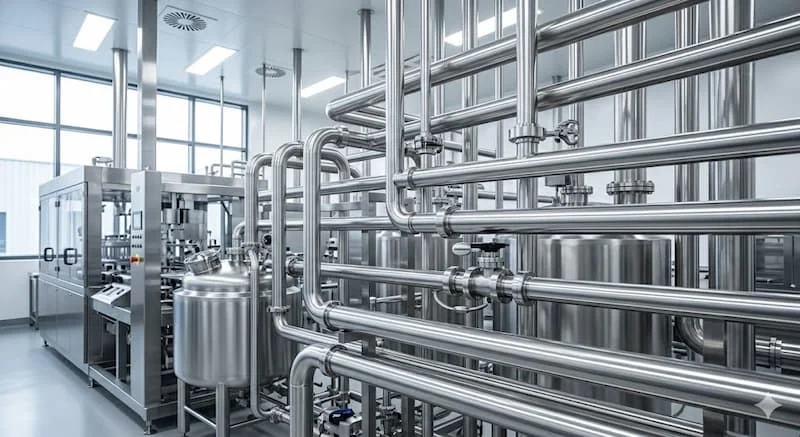

Các thông số kỹ thuật quan trọng bắt buộc phải biết

Khi lập bản vẽ kỹ thuật hoặc bóc tách khối lượng vật tư đầu vào, các kỹ sư cần đồng bộ chính xác các đại lượng định danh sau:

• OD (Outside Diameter) & ID (Inside Diameter): Đường kính ngoài thực tế và đường kính trong của ống. Khác hoàn toàn với Pipe, Tube luôn lấy OD thực tế làm kích thước định danh chính xác.

• Wall Thickness (Độ dày thành ống): Thường được ký hiệu bằng đơn vị mm hoặc số Gauge (BWG/SWG) theo quy chuẩn quốc tế.

• Hệ thống tiêu chuẩn sản xuất: Các bộ tiêu chuẩn khắt khe như ASTM A213 (cho ống đúc trao đổi nhiệt), ASTM A269 (cho ống kỹ thuật chung), JIS G3459 hoặc DIN 11850 (cho ngành thực phẩm, vi sinh).

• Độ nhám bề mặt: Chỉ số đo lường độ phẳng mịn mặt trong của ống, quyết định tính chất ma sát và độ sạch sinh học của đường ống.

Vì sao tube inox được dùng trong hệ thống kỹ thuật cao?

Sự hiện diện của dòng sản phẩm này tại các phân khu kỹ thuật trọng yếu của nhà máy xuất phát từ những đặc tính cơ lý ưu việt:

• Độ sạch sinh học tuyệt đối: Bề mặt siêu mịn giúp ngăn cặn bẩn, dễ dàng súc rửa bằng quy trình CIP (Clean-in-Place) tự động mà không cần tháo rời hệ thống.

• Dung sai kích thước siêu chuẩn: Giúp việc kết nối với các thiết bị đo, van điều khiển và cảm biến áp suất đạt độ khít khao tuyệt đối, loại bỏ hoàn toàn rủi ro rò rỉ khí gas hoặc hóa chất độc hại.

• Năng lực chịu nhiệt và chịu áp vượt trội: Cấu trúc liên kết phân tử của thép không gỉ chất lượng cao cho phép ống vận hành bền bỉ dưới áp lực nén lên đến hàng trăm bar mà không bị võng hay biến dạng hình học.

• Dễ kiểm soát hành trình lưu chất: Thành ống nhẵn mịn giúp giảm thiểu tối đa tổn thất áp suất dọc đường hành trình, giữ cho lưu lượng và vận tốc dòng chảy luôn ổn định theo đúng tính toán lý thuyết.

So sánh toàn diện giữa Tube inox và Pipe inox

Để tránh những nhầm lẫn tai hại trong khâu mua sắm vật tư, hãy cùng phân tích bảng đối chiếu bản chất dưới đây:

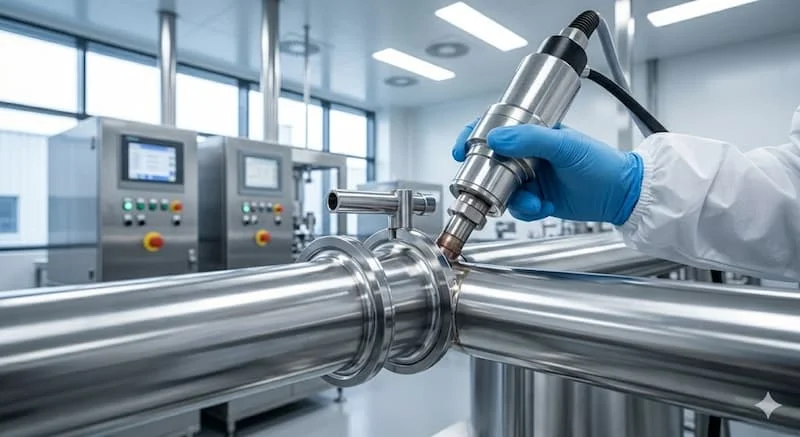

Ứng dụng thực tế của ống tube inox trong các ngành công nghiệp

Nhờ sự vượt trội về độ sạch và độ chính xác, cấu kiện này là huyết mạch vận hành của nhiều lĩnh vực công nghệ cao:

• Ngành thực phẩm và đồ uống: Lắp đặt trong dây chuyền sản xuất sữa, bia, nước giải khát, nơi lưu chất yêu cầu không bị biến đổi màu, mùi và tuyệt đối không nhiễm khuẩn.

• Ngành dược phẩm và y tế: Sử dụng làm đường ống dẫn nước cất pha tiêm, dẫn khí y tế phòng mổ và các thiết bị phân tách tế bào sinh học.

• Ngành hóa chất và điện tử bán dẫn: Tuyến ống chịu trách nhiệm vận chuyển dung môi hữu cơ, axit ăn mòn và khí siêu tinh khiết phục vụ chế tạo chip vi mạch điện tử.

• Hệ thống cơ điện và khí nén: Làm ống luồn cho hệ thống thủy lực, đường dẫn khí điều khiển cho các van bướm, van bi khí nén trong nhà xưởng tự động hóa.

Khi nào hệ thống của bạn bắt buộc phải chọn tube inox?

Doanh nghiệp và kỹ sư cơ điện nên quyết định lựa chọn dòng ống này khi dự án chạm vào các tiêu chí kỹ thuật sau:

1. Hệ thống có yêu cầu nghiêm ngặt về độ sạch và vô trùng: Mọi vị trí tiếp xúc trực tiếp với sản phẩm tiêu dùng hoặc mẫu thử sinh học trong phòng thí nghiệm.

2. Hệ thống điều khiển khí nén, thủy lực chính xác: Nơi các đầu nối yêu cầu độ chuẩn xác tuyệt đối về đường kính ngoài của ống để bóp chặt ferrule, ngăn chặn hiện tượng sụt áp dòng khí.

3. Vận hành trong môi trường có tính ăn mòn hóa học cao: Khi dòng lưu chất chứa các hóa chất xâm thực mạnh đòi hỏi mác thép tinh khiết như 316L để duy trì tuổi thọ công trình bền lâu.

Các sai lầm thường gặp trong khâu mua sắm vật tư

Rất nhiều dự án đã phải trả giá đắt bằng tiền mặt và thời gian ngừng máy chỉ vì những sai sót chủ quan sau:

• Nhầm lẫn tai hại giữa OD và ID: Nghĩ rằng kích thước định danh của tube giống như ống pipe thông thường, dẫn đến việc mua phụ kiện đầu nối về nhưng không thể lắp ráp ăn khớp với thân ống.

• Chọn sai mác inox cho môi trường đặc thù: Đưa mác inox 304 vào hệ thống dẫn nước biển hoặc lưu chất chứa gốc Clo, khiến thành ống bị ăn mòn rỗ (pitting corrosion) dẫn đến bục vỡ chỉ sau thời gian ngắn.

• Mua sản phẩm không đạt chuẩn chứng chỉ: Tiết kiệm chi phí bằng cách mua hàng trôi nổi không rõ nguồn gốc, vách ống có độ dày mỏng không đều dẫn đến nứt mạch khi hệ thống test áp lực đỉnh.

• Không kiểm tra độ bóng mặt trong: Sử dụng ống có bề mặt trong thô ráp cho ngành vi sinh, tạo điều kiện cho vi khuẩn tích tụ, làm hỏng toàn bộ mẻ sản phẩm của nhà máy.

Quy trình hướng dẫn lựa chọn ống tube inox đúng chuẩn kỹ thuật

Để đảm bảo hệ thống tản nhiệt và luân chuyển lưu chất hoạt động hoàn hảo, hãy áp dụng bộ checklist 6 bước từ chuyên gia:

• [ ] Bước 1: Xác định bản chất của lưu chất vận hành: Làm rõ đặc tính hóa học, nồng độ axit, clo hoặc yêu cầu vi sinh của dòng dòng lưu chất.

• [ ] Bước 2: Lựa chọn mác inox tương thích tối ưu: Quyết định chọn inox 304 cho môi trường thông thường hoặc bắt buộc lên dòng 316L cho môi trường hóa chất, y tế.

• [ ] Bước 3: Đo đạc chính xác thông số OD/ID thực tế: Sử dụng thước kẹp kỹ thuật số để xác định kích thước phủ bì thực tế của ống, đảm bảo đồng bộ với phụ kiện ferrule.

• [ ] Bước 4: Kiểm tra độ dày vách ống phù hợp: Tính toán dựa trên áp suất làm việc tối đa của hệ thống để chọn độ dày vách ly an toàn, chống móp méo.

• [ ] Bước 5: Áp dụng đúng tiêu chuẩn quốc tế định danh: Lựa chọn tiêu chuẩn ASTM A270 cho ống vi sinh thực phẩm hoặc ASTM A269/A213 cho hệ thống cơ điện công nghiệp.

• [ ] Bước 6: Thẩm định chất lượng bề mặt và độ bóng: Kiểm tra chứng chỉ chất lượng, độ nhám mặt trong đảm bảo thanh ống sáng bóng đồng đều, không tì vết.

Những lưu ý quan trọng trong quá trình vận hành và bảo dưỡng

• Thực hiện quy trình vệ sinh, súc rửa định kỳ: Tuân thủ lịch trình làm sạch CIP bằng các dung chất chuyên dụng để loại bỏ các vi hạt bám dính, giữ cho mặt trong của ống luôn đạt trạng thái trơn nhẵn nguyên bản.

• Bảo vệ biên dạng ống, tránh va đập cơ học: Vách ống kỹ thuật thường có độ dày vừa phải để tối ưu trọng lượng. Do đó, trong quá trình lắp đặt và vận hành, cần tránh các va quẹt mạnh từ vật cứng làm móp méo, sai lệch đường kính ngoài của ống.

• Kiểm tra định kỳ các vị trí mối nối, khớp khóa: Các đầu nối ferrule sau một thời gian vận hành dưới áp lực rung động của máy bơm cần được kiểm tra lực siết để ngăn ngừa hiện tượng rò rỉ vi mô.

Câu hỏi thường gặp về ống tube inox

Ống tube inox và ống pipe inox khác nhau cơ bản ở điểm nào?

Điểm khác biệt cốt lõi nằm ở kích thước định danh và độ chính xác. Tube inox được đo lường chính xác bằng đường kính ngoài thực tế (OD) và độ dày vách, có dung sai cực nhỏ. Trong khi đó, pipe inox được định danh theo kích thước danh nghĩa (NPS/DN) và độ dày theo lịch SCH, chủ yếu dùng cho vận chuyển lưu chất thô lượng lớn.

Thép không gỉ dạng tube kỹ thuật có nguy cơ bị gỉ sét không?

Mặc dù có khả năng kháng oxy hóa rất cao, tube inox vẫn có thể bị gỉ nếu vận hành sai môi trường. Ví dụ, nếu dùng inox 304 trong môi trường chứa nồng độ muối biển cao hoặc hóa chất axit đặc, lớp màng bảo vệ Crom Oxit sẽ bị phá hủy, gây ra hiện tượng ăn mòn cục bộ.

Nhà máy có nhận gia công cắt uốn tube theo kích thước yêu cầu không?

Có. Các đơn vị cung ứng vật tư kỹ thuật cao luôn sở hữu hệ thống máy cắt không ba-via, máy uốn CNC chuyên dụng để tiến hành gia công định hình, tạo module ống theo đúng thông số bản vẽ kỹ thuật riêng biệt của từng dự án.

Giữa tube hàn và tube đúc, dòng sản phẩm nào tối ưu hơn cho hệ thống?

Tube đúc không có đường hàn nên có khả năng chịu áp suất lớn và độ an toàn tuyệt đối, phù hợp cho hệ thống thủy lực, khí nén cao áp. Tube hàn có ưu thế về giá thành tối ưu và độ đồng đều vách ống rất cao, là lựa chọn xuất sắc cho các đường ống dẫn vi sinh hoặc hệ thống áp suất trung bình.

Kết luận

Tổng kết lại, nếu hệ thống công nghệ của nhà máy đang tìm kiếm một phương án vật tư toàn diện hướng tới mục tiêu độ chính xác hình học tuyệt đối, tiêu chuẩn vệ sinh vô trùng nghiêm ngặt, độ bền cơ lý trường tồn và mang lại khả năng tối ưu hóa chi phí vận hành lâu dài thì việc lựa chọn ống tube inox chính là quyết định đầu tư đúng đắn và mang tính chiến lược nhất hiện nay. Việc lựa chọn đúng quy cách thông số và mác thép ngay từ bước thiết kế sơ đồ công nghệ chính là lời cam kết vững chắc cho sự an toàn và hiệu suất đỉnh cao của toàn bộ dự án.
