Ống trao đổi nhiệt có cánh là gì?

Ống trao đổi nhiệt có cánh là gì? Trong các dây chuyền sản xuất công nghiệp và hệ thống điều khí trung tâm, chúng ta rất thường gặp một nghịch lý: chủ đầu tư đã chi ra nguồn ngân sách khổng lồ để sở hữu những cụm máy nén hay nồi hơi có công suất thiết kế cực kỳ lớn, nhưng hệ thống tổng thể vẫn hoạt động vô cùng kém hiệu quả. Thực tế vận hành cho thấy, thiết bị thường xuyên rơi vào tình trạng nóng chậm, tản nhiệt không đều giữa các phân khu, gây ra hiện tượng hao điện năng nghiêm trọng. Hệ lụy là toàn bộ dây chuyền không đạt công suất kỳ vọng, trong khi không gian lắp đặt hạn chế khiến các kỹ sư không thể tăng thêm số lượng đường ống dẫn thông thường để cứu vãn tình hình.

Nguyên nhân cốt lõi của bài toán này nằm ở sự chênh lệch lớn về hệ số trao đổi nhiệt giữa chất lỏng (bên trong ống) và chất khí (bên ngoài ống). Không khí vốn có khả năng dẫn nhiệt rất kém, tạo thành một lớp màng cản trở sự chuyển dịch năng lượng. Nếu duy trì kết cấu cũ, máy móc sẽ liên tục quá tải, đẩy chi phí vận hành tăng vọt và làm giảm tuổi thọ thiết bị. Để phá vỡ điểm nghẽn vật lý này, việc ứng dụng ống trao đổi nhiệt có cánh chính là giải pháp tối ưu và thực dụng nhất, giúp gia tăng diện tích truyền nhiệt một cách đột phá trên cùng một đơn vị không gian.

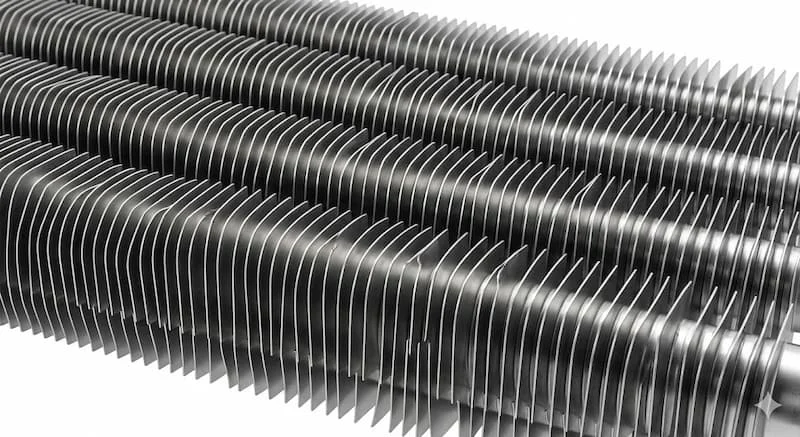

Ống trao đổi nhiệt có cánh là gì?

Định nghĩa ngắn: Ống trao đổi nhiệt có cánh là loại ống truyền nhiệt được gắn thêm các cánh kim loại xung quanh nhằm tăng diện tích tiếp xúc với môi trường, giúp trao đổi nhiệt nhanh hơn so với ống trơn.

Về mặt cấu tạo kỹ thuật, thiết bị là cấu kiện tích hợp gồm một ống lõi chịu áp lực cao chịu trách nhiệm dẫn lưu môi chất, kết hợp với các lá cánh tản nhiệt phụ trợ bọc sát bên ngoài. Chức năng chính của dòng cấu kiện này là tối đa hóa hệ số truyền nhiệt tổng thể. Trong các hệ thống nhiệt lạnh công nghiệp, bộ phận này đóng vai trò là "trạm luân chuyển" giúp năng lượng nhiệt được giải phóng hoặc hấp thụ một cách tức thì, triệt tiêu hoàn toàn hiện tượng nghẽn nhiệt màng khí.

Nguyên lý hoạt động của ống có cánh

Cơ chế vận hành của cấu kiện dựa trên sự phối hợp đồng bộ của các quy luật nhiệt động lực học ứng dụng nhằm thúc đẩy lưu lượng dòng nhiệt:

• Truyền nhiệt dẫn (Conduction): Nhiệt lượng từ môi chất lưu thông trong lòng ống lõi (như hơi nước nóng, dầu tải nhiệt, gas lạnh) sẽ dẫn qua thành ống, truyền trực tiếp tới gốc các cánh kim loại thông qua các liên kết cơ học bền vững.

• Truyền nhiệt đối lưu (Convection): Khi dòng không khí hoặc khí thải di chuyển xuyên qua các khe cánh, các lá cánh tản nhiệt này đóng vai trò làm tăng bề mặt truyền nhiệt, kích thích dòng không khí đối lưu mạnh mẽ hơn.

• Giảm tổn thất và tăng hiệu suất hệ thống: Nhờ diện tích tiếp xúc tăng lên gấp hàng chục lần, rào cản nhiệt của không khí bị triệt tiêu, giúp năng lượng được phân phối đồng đều, giảm thiểu tổn thất áp suất động và nâng hiệu suất nhiệt lên mức kịch trần.

Cấu tạo chi tiết của ống trao đổi nhiệt có cánh

Một cấu kiện hoàn chỉnh đòi hỏi quy trình gia công cơ khí chính xác cao để đảm bảo độ ngấu nhiệt tuyệt đối giữa các thành phần liên kết:

• Ống lõi (Base Tube): Thường là các dòng ống chịu áp lực cao, có vách trơn nhẵn để giảm thiểu ma sát dòng chảy của môi chất bên trong.

• Cánh tản nhiệt (Extended Fins): Là các dải kim loại mỏng được tạo hình bao quanh thân ống, đóng vai trò mở rộng không gian trao đổi năng lượng.

• Mối liên kết nhiệt học: Yếu tố quyết định chất lượng của ống; được thực hiện bằng công nghệ quấn căng lực, ép bimetal hoặc hàn cao tần để triệt tiêu hoàn toàn nhiệt trở tiếp xúc giữa chân cánh và thành ống lõi.

• Khoảng cách cánh (Bước cánh) và độ dày: Được tính toán theo mật độ bụi của môi trường nhằm chống bám cặn, trong khi lớp phủ bề mặt được bổ sung để tăng khả năng chống oxy hóa tuyệt đối.

Phân loại ống trao đổi nhiệt có cánh trên thị trường

Dựa trên công nghệ tạo hình kết cấu cánh và bản chất vật liệu gia công, sản phẩm được chia thành các chủng loại chuyên biệt:

Phân loại theo cấu trúc định hình cánh

• Cánh quấn (L-Fin, G-Fin, KL-Fin): Băng kim loại được quấn quanh ống lõi dưới lực căng cực lớn hoặc dập rãnh sâu bám vào thân ống, đạt hiệu suất truyền nhiệt tốt ở dải nhiệt độ trung bình.

• Cánh ép (Extruded Fin): Ống nhôm bao ngoài được cán ép cơ khí tạo cánh liền khối với lõi, mang lại độ bền cơ học tối ưu và chống lọt khí hay ăn mòn giữa hai lớp kim loại.

• Cánh hàn / Cánh xoắn: Các lá cánh được hàn liên tục vào ống lõi bằng tia laser hoặc tần số cao, tạo nên kết cấu bền vững cho môi trường chịu nhiệt độ cực đại.

Phân loại theo bản chất vật liệu chế tạo

• Inox và Thép carbon: Chịu áp suất đỉnh, chịu mài mòn hóa chất cao, là lựa chọn bắt buộc cho các hệ thống nồi hơi và lò sấy công nghiệp lớn.

• Đồng và Nhôm: Có hệ số dẫn nhiệt siêu cấp, trọng lượng nhẹ, chuyên dùng cho các dàn tản nhiệt ngành điện lạnh và hệ thống điều hòa HVAC thông thường.

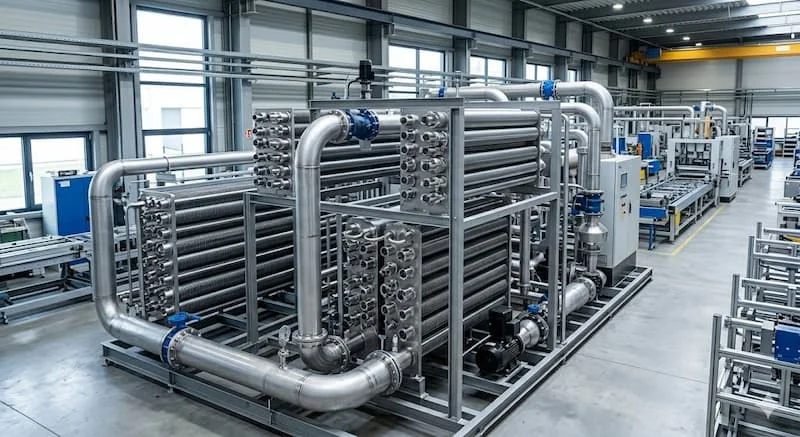

Các thông số kỹ thuật cốt lõi cần làm rõ khi thiết kế

Để một hệ thống tản nhiệt hoạt động đúng điểm tối ưu, kỹ sư bóc tách dự án cần đồng bộ chính xác các đại lượng hình học và vật lý sau:

• Đường kính ngoài ống lõi và chiều dài tổng thể: Quyết định lưu lượng môi chất di chuyển trong một chu trình tuần hoàn.

• Bước cánh (Pitch) và độ dày cánh: Khoảng cách giữa hai lá cánh liên tiếp, ảnh hưởng trực tiếp đến trở lực dòng khí thổi qua dàn.

• Mật độ cánh (Fins per Inch - FPI): Số lượng lá cánh tản nhiệt trên một inch chiều dài, quy định tổng diện tích bề mặt trao đổi năng lượng thực tế.

• Áp suất và nhiệt độ thiết kế: Ngưỡng giới hạn bền chịu tải của vật liệu mà không sinh ra các vết rạn nứt vi mô dọc thân ống.

• Công suất truyền nhiệt thực tế: Chỉ số định danh năng lực giải phóng năng lượng của thiết bị dưới điều kiện vận hành tiêu chuẩn.

Tại sao thiết kế ống có cánh truyền nhiệt tốt hơn hẳn ống trơn?

Sự vượt trội của cấu trúc này so với các đường ống phẳng thông thường nằm ở các đặc tính hình học và động lực học chất lưu:

• Tăng diện tích tiếp xúc đột phá: Giúp tăng không gian trao đổi nhiệt lên gấp 10 đến 25 lần trên cùng một mét chiều dài ống lõi, phá bỏ hoàn toàn giới hạn truyền nhiệt kém của pha khí.

• Tối ưu hóa biên dạng dòng khí: Các cánh tản nhiệt liên tục làm xáo trộn dòng không khí đi qua, chuyển dòng chảy tầng thành dòng chảy rối, từ đó gia tăng mạnh mẽ hệ số đối lưu.

• Tiết kiệm năng lượng và thu gọn kích thước: Nhờ hiệu suất chuyển dịch năng lượng cao, hệ thống giải phóng nhiệt nhanh hơn, giúp giảm thời gian chạy máy của quạt và máy nén, đồng thời thu nhỏ giảm kích thước thiết bị tổng thể, giải phóng không gian mặt bằng nhà xưởng.

• Tăng tuổi thọ hệ thống: Máy móc không còn phải chạy quá tải liên tục dưới áp lực nhiệt cao, giảm thiểu biên độ co giãn vật liệu, giúp hệ thống vận hành bền bỉ qua nhiều thập kỷ.

So sánh toàn diện ống trao đổi nhiệt có cánh và ống trơn

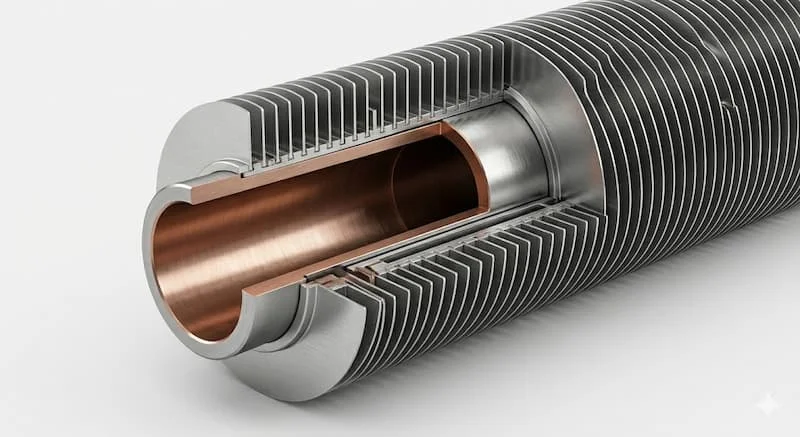

Ứng dụng thực tế của cấu kiện ống có cánh trong công nghiệp

Sở hữu khả năng tối ưu hóa dòng nhiệt đỉnh cao, thiết bị này là xương sống cấu thành nên nhiều hệ thống công nghệ cốt lõi:

• Ngành nhiệt năng và năng lượng: Ứng dụng trong các hệ thống lò hơi, nồi hơi công nghiệp, bộ thu hồi nhiệt khí thải (Economizer) nhằm tận dụng nguồn nhiệt dư thừa tái cấp cho chu trình sản xuất.

• Ngành sấy công nghiệp: Là bộ phận lõi của các dòng máy sấy nông sản, sấy gỗ, sấy thực phẩm công suất lớn, nơi không khí cần được gia nhiệt lên mức độ cao trong thời gian ngắn nhất.

• Hệ thống HVAC và điện lạnh nặng: Làm cấu trúc cho các cụm dàn nóng, dàn lạnh của máy điều hòa trung tâm Chiller, hệ thống cấp gió tươi làm mát nhà xưởng và các kho lạnh bảo quản thủy hải sản xuất khẩu.

Khi nào hệ thống của bạn bắt buộc phải dùng ống có cánh?

Giới chuyên gia khuyến cáo các chủ đầu tư nên lập tức nâng cấp sang dòng ống tản nhiệt có cánh khi dự án rơi vào các kịch bản sau:

1. Không gian lắp đặt bị giới hạn nghiêm trọng: Mặt bằng kỹ thuật hẹp, không thể mở rộng diện tích khung dàn nhưng vẫn phải đảm bảo nâng công suất truyền tải nhiệt cho dây chuyền.

2. Hệ thống vận hành trong môi trường khí nóng tốc độ lớn: Thiết kế các bộ trao đổi nhiệt khí - lỏng, nơi tốc độ luân chuyển của không khí được đẩy lên cao bằng hệ thống đối lưu cưỡng bức (quạt thổi công nghiệp).

3. Chiến lược cắt giảm chi phí năng lượng: Nhà máy có mục tiêu tối ưu hóa dòng chi phí tiền điện hàng tháng, mong muốn rút ngắn chu trình sấy hoặc chu trình làm lạnh nhằm gia tăng năng suất thành phẩm đầu ra.

Các sai lầm thường gặp khi chọn mua và bố trí vật tư

Hiệu năng của toàn bộ hệ thống có thể bị sụt giảm tới 70% nếu quá trình thiết kế mắc phải các sai lầm chủ quan sau:

• Chọn sai cấu trúc hình học của cánh: Sử dụng loại cánh quấn thông thường cho môi trường rung động mạnh hoặc nhiệt độ quá cao, khiến liên kết chân cánh bị lỏng, tạo ra khe hở không khí làm mất hoàn toàn khả năng dẫn nhiệt.

• Chọn bước cánh không phù hợp với môi trường: Lắp đặt ống có mật độ cánh quá dày cho các lò sấy gỗ, sấy thức ăn chăn nuôi chứa nhiều bụi mịn. Bụi bẩn sẽ bám bít kín các khe, biến dàn ống cánh thành một bức tường chắn gió, gây quá tải quạt và làm mất tác dụng tản nhiệt.

• Dùng sai bản chất vật liệu phôi: Chọn ống lõi bằng thép carbon cho môi trường dẫn lưu hóa chất hoặc hơi nước bão hòa có tính ăn mòn cao, khiến lòng ống bị hoen rỉ và thủng rò rỉ môi chất chỉ sau vài tháng vận hành.

• Lắp đặt sai hướng gió: Đặt góc nghiêng của ống cánh lệch với vector hướng gió của quạt thổi, làm tăng tổn thất áp suất động và tạo ra các vùng chết nhiệt trong hệ thống hộp gió.

Quy trình hướng dẫn cách chọn ống trao đổi nhiệt có cánh chuẩn kỹ thuật

Để sở hữu một hệ thống tản nhiệt đạt hiệu năng làm việc đỉnh cao, hãy áp dụng bộ checklist 6 bước chuyên gia sau:

• [ ] Bước 1: Xác định bản chất môi chất vận hành: Nắm rõ các thông số của môi chất trong ống (gas, hơi nước, dầu) và ngoài ống (không khí sạch, khí thải lò hơi có tính axit) để định hình thiết kế.

• [ ] Bước 2: Xác định chính xác dải nhiệt độ làm việc: Xác định nhiệt độ cực đại và áp suất đỉnh của hệ thống để lựa chọn mác vật liệu chịu tải an toàn.

• [ ] Bước 3: Tính toán tổng tải nhiệt yêu cầu: Xác định chỉ số công suất truyền nhiệt cần thiết để tính toán chính xác tổng diện tích bề mặt cánh cần gia công.

• [ ] Bước 4: Quyết định lựa chọn mác vật liệu đồng bộ: Ưu tiên chọn lõi đồng/cánh nhôm cho ngành lạnh và lõi inox hoặc thép carbon cán liền cho hệ thống lò hơi, nhiệt độ cao.

• [ ] Bước 5: Lựa chọn phân loại cấu trúc cánh và mật độ: Xác định bước cánh thưa cho môi trường nhiều khói bụi bẩn và bước cánh dày ly cho môi trường không khí sạch phòng sạch.

• [ ] Bước 6: Đối chiếu đồng bộ kích thước lắp đặt: Kiểm tra kỹ thông số chiều dài cây, đường kính ngoài và khoảng cách giữa các ống trên vỉ dàn để đảm bảo thiết bị ăn khớp 100% khi hạ đặt vào khung vỏ máy.

Những lưu ý quan trọng để duy trì độ bền vững và hiệu suất vĩnh cửu

• Thiết lập quy trình vệ sinh cánh tản nhiệt định kỳ: Sử dụng hệ thống vòi xịt nước áp lực trung bình kết hợp với hóa chất tẩy rửa chuyên dụng để làm sạch bụi bẩn, khôi phục lại độ sáng bóng và hệ số đối lưu tự nhiên của cánh.

• Chống va đập cơ học bảo vệ biên dạng cánh: Các lá cánh tản nhiệt kim loại có độ dày khá mỏng nên rất dễ bị uốn gập hoặc móp méo khi có vật cứng va quẹt. Trong quá trình vận chuyển và lắp đặt, cần có vỉ gỗ bảo vệ che chắn bề mặt cánh.

• Chủ động kiểm tra ăn mòn và áp suất hệ thống: Định kỳ thực hiện các bài thử áp suất tĩnh để phát hiện sớm các nguy cơ rò rỉ môi chất tại các mối liên kết bích đầu hành trình, ngăn chặn hiện tượng ăn mòn cục bộ xâm nhập sâu vào thớ thép lõi.

Câu hỏi thường gặp về ống trao đổi nhiệt có cánh

Ống trao đổi nhiệt có cánh khác biệt cốt lõi gì so với các dòng ống trơn phẳng?

Điểm khác biệt lớn nhất nằm ở diện tích bề mặt trao đổi năng lượng. Ống có cánh sở hữu diện tích tiếp xúc với không khí lớn hơn gấp hàng chục lần so với ống trơn trên cùng một chiều dài hình học, giúp gia tốc tốc độ truyền dịch dòng nhiệt lên mức tối đa khi làm việc với môi trường chất khí.

Cánh tản nhiệt càng dày thì hiệu suất truyền nhiệt có càng tốt hơn không?

Không hoàn toàn như vậy. Độ dày của cánh cần được tính toán tối ưu dựa trên độ dẫn nhiệt của vật liệu. Nếu cánh quá dày sẽ làm tăng nhiệt trở dẫn nhiệt dọc theo chiều cao cánh, đồng thời làm tăng trọng lượng và giá thành vật tư một cách lãng phí mà không cải thiện được hệ số đối lưu.

Dòng sản phẩm này có thể ứng dụng trực tiếp cho hệ thống dẫn hơi nước nóng không?

Hoàn toàn được. Đây là ứng dụng cực kỳ phổ biến trong các bộ calorifer gia nhiệt gió của lò sấy. Trong kịch bản này, người ta thường ưu tiên lựa chọn ống lõi bằng thép đúc hoặc inox chịu áp lực cao, kết hợp với công nghệ cánh ép nhôm bimetal để chịu đựng được áp suất và nhiệt độ cao của hơi nước bão hòa.

Các đơn vị chế tạo có nhận gia công may đo sản phẩm theo bản vẽ riêng không?

Có. Do đặc thù các hệ thống nhiệt công nghiệp có cấu trúc hình học rất khác nhau, các nhà máy sản xuất chuyên nghiệp luôn hỗ trợ chạy phần mềm mô phỏng nhiệt và tiến hành gia công may đo chuẩn xác theo từng thông số mật độ cánh, chiều dài ống và vật liệu theo đúng yêu cầu bản vẽ kỹ thuật của khách hàng.

Tần suất bảo trì và vệ sinh hệ thống dàn ống cánh này như thế nào là đạt chuẩn?

Tần suất phụ thuộc vào hàm lượng bụi bẩn trong không khí xung quanh. Đối với các nhà máy dệt may, sấy gỗ hay sấy nông sản có mật độ bụi mịn cao, tần suất vệ sinh nên duy trì từ 1 - 2 tuần/lần; đối với hệ thống HVAC tòa nhà sạch, tần suất định kỳ có thể từ 3 - 6 tháng/lần.

Kết luận

Tóm lại, nếu hệ thống công nghệ của dự án đang tìm kiếm một phương án kỹ thuật toàn diện nhằm mục đích tăng hiệu suất truyền nhiệt lên mức tối đa, tiết kiệm chi phí điện năng vận hành, tối ưu hóa không gian lắp đặt tinh gọn và đem lại khả năng cải thiện tuổi thọ thiết bị lâu dài trước các rủi ro quá tải nhiệt thì ống trao đổi nhiệt có cánh chính là quyết định đầu tư thông minh và mang tính chiến lược nhất hiện nay. Việc đầu tư và lựa chọn đúng thông số mác vật liệu ngay từ khâu thiết kế bản vẽ chính là giải pháp bảo chứng cho sự trường tồn và tối ưu hóa dòng dòng tài chính cho nhà máy của bạn.
