Ống thủy lực inox là gì?

Ống thủy lực inox là gì? Trong kỹ thuật vận hành, một lỗi sai nhỏ ở hệ thống truyền dẫn có thể phá hủy toàn bộ dây chuyền hàng tỷ đồng. Thực tế tại nhiều nhà máy, hiện tượng máy rung lắc mạnh, nứt vỡ đường ống đột ngột, dầu rò rỉ trắng xóa sàn nhà hay bề mặt ống bị gỉ sét, ăn mòn diễn ra rất phổ biến. Phần lớn các sự cố này không đến từ bơm hay van, mà bắt nguồn từ việc lựa chọn sai loại ống dẫn thủy lực.

Nguyên nhân cốt lõi là do người thiết kế hoặc kỹ sư bảo trì chọn sai vật liệu ống, sử dụng ống mềm hoặc ống thép thông thường không chịu nổi áp lực xung kích liên tục, hoặc không tương thích với môi trường hóa chất, độ ẩm cao. Khi hệ thống phải vận hành trong môi trường khắc nghiệt, ống thủy lực lnox chính là giải pháp tối ưu giúp chấm dứt triệt để các rủi ro trên, đảm bảo tính sống còn cho toàn bộ hệ thống.

Ống thủy lực inox là gì?

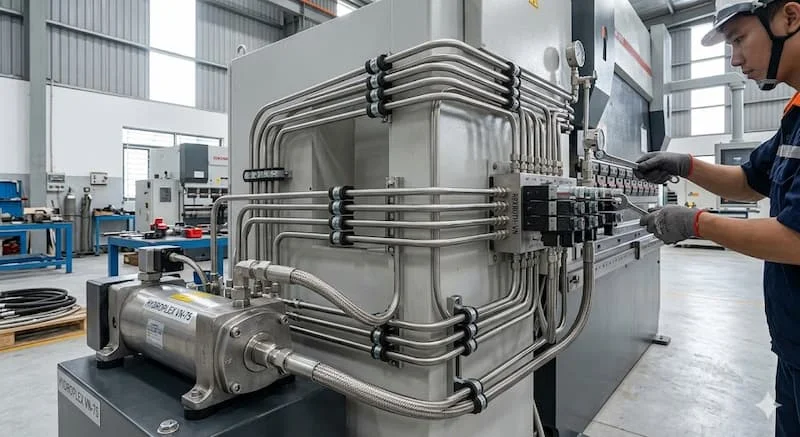

Định nghĩa: Ống thủy lực inox là loại ống dẫn dùng trong hệ thống thủy lực, được chế tạo từ thép không gỉ nhằm chịu áp lực cao, chống ăn mòn và đảm bảo độ bền lâu dài.

Về mặt cấu tạo, dòng ống này được sản xuất từ các mác thép không gỉ cao cấp như SUS304, SUS316L với kết cấu thành ống đồng nhất, bề mặt nội ngoại vi được xử lý siêu mịn.

Chức năng cốt lõi của ống là liên kết các cơ cấu trong mạch thủy lực (bơm, van, xi lanh), đóng vai trò như mạch máu trong hệ thống truyền dẫn chất lỏng áp suất cao. Nhờ đặc tính trơ về mặt hóa học của inox, ống đảm bảo chất lượng dầu thủy lực không bị nhiễm tạp chất do bong tróc hay oxy hóa từ thành ống.

Nguyên lý hoạt động của ống thủy lực inox

Ống thủy lực lnox vận hành dựa trên nguyên lý chịu lực và truyền tải động năng khép kín. Khi bơm thủy lực tạo áp suất, dòng dầu có áp lực cực lớn (có thể lên tới hàng trăm bar) sẽ được dẫn dầu áp lực dịch chuyển qua lòng ống để truyền năng lượng đến các cơ cấu chấp hành.

Trong quá trình này, ống phải liên tục chịu áp lực liên tục và các cú sốc áp suất (búa nước). Đồng thời, cấu trúc tinh thể vững chắc của thép không gỉ giúp ống chịu rung động cơ học từ động cơ và chịu nhiệt độ cao phát sinh do ma sát của dòng lưu chất mà không bị biến dạng hay giãn nở thể tích.

Cấu tạo chi tiết của ống thủy lực inox

Để hiểu tại sao ống thủy lực lnox có độ bền vượt trội, chúng ta cần phân tích sâu vào cấu trúc hình học và cơ tính của nó:

• Lớp ống chính (Thành ống): Được đúc ép hoặc hàn cao tần từ phôi thép không gỉ chất lượng cao. Độ dày thành ống được tính toán nghiêm ngặt theo các tiêu chuẩn chịu áp, quyết định trực tiếp đến áp suất làm việc định mức của hệ thống.

• Lớp chống ăn mòn: Bản chất mác thép inox đã tự tạo ra một lớp màng crom oxit ($Cr_2O_3$) siêu mỏng tự chữa lành trên bề mặt, giúp ống miễn nhiễm với oxy hóa và các tác nhân hóa chất bên ngoài.

• Phụ kiện kết nối: Hệ thống đầu nối, mối hàn, khớp nối ren được chế tạo đồng bộ bằng inox. Sự đồng nhất về vật liệu giữa ống và đầu nối giúp triệt tiêu hiện tượng ăn mòn điện hóa tại các điểm tiếp xúc, đảm bảo độ kín khít tuyệt đối dưới áp lực cao.

Phân loại ống thủy lực inox phổ biến

Để tối ưu chi phí và kỹ thuật, ống thủy lực lnox được phân tách theo 3 tiêu chí cốt lõi:

1. Chia theo mác vật liệu

• Inox 201: Chịu lực khá, chống gỉ mức trung bình, giá thành rẻ, chỉ dùng cho hệ thống thủy lực áp suất thấp trong nhà.

• Inox 304: Dòng ống phổ biến nhất, chịu áp tốt, chống oxy hóa tuyệt vời trong môi trường khí quyển tự nhiên.

• Inox 316 / 316L: Dòng cao cấp nhất nhờ bổ sung Mangan và Molypden, chuyên dụng cho môi trường khắt khe như lòng biển hoặc hóa chất đậm đặc.

2. Chia theo cấu trúc hình học

• Ống liền mạch (Seamless Pipe): Không có đường hàn, chịu được áp suất cực cao và độ chịu tải đồng đều, chuyên dùng cho đường ống thủy lực chính.

• Ống hàn (Welded Pipe): Có đường gân hàn dọc thân, chi phí thấp hơn, phù hợp cho các đường hồi dầu hoặc hệ thống áp suất trung bình.

• Ống cứng (Rigid Tube): Định hình cố định, giúp hệ thống gọn gàng, tản nhiệt dầu tốt.

• Ống mềm inox (Flexible Hose): Dạng ống lưới inox bện, có khả năng co giãn, uốn cong để nối vào các cụm chi tiết chuyển động liên tục.

3. Chia theo phân khúc ứng dụng

Sản phẩm được tối ưu hóa cho từng ngành riêng biệt như: công nghiệp nặng, chế biến thực phẩm (đòi hỏi chuẩn vi sinh), ngành hóa chất và ngành tàu biển (chống ăn mòn muối biển).

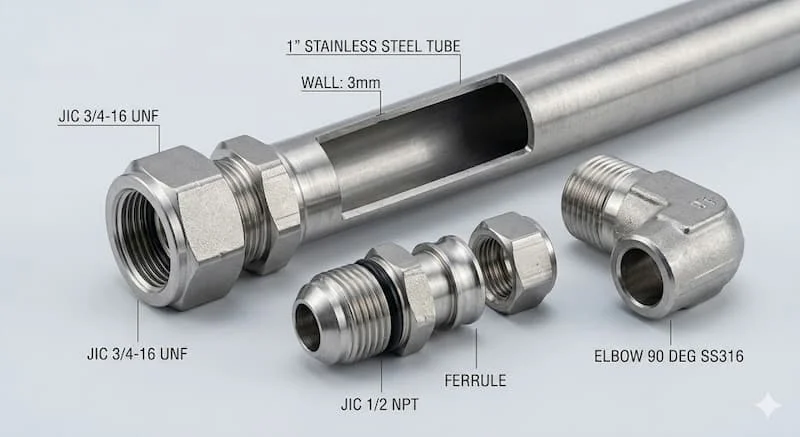

Các thông số kỹ thuật quan trọng khi lựa chọn

Khi chọn mua ống thủy lực lnox, việc đọc hiểu thông số kỹ thuật là bắt buộc để tránh tai nạn lao động:

Các hệ thống chuẩn quốc tế bắt buộc ống phải đạt các chứng chỉ khắt khe như ASTM (Mỹ), DIN (Đức), hoặc JIS (Nhật Bản) để đảm bảo tính đồng đều về độ dày và cơ lý tính vật liệu.

Tại sao nên ưu tiên dùng inox cho hệ thống thủy lực?

Nếu so sánh về chi phí đầu tư ban đầu, vật liệu inox luôn cao hơn thép carbon hay nhựa công nghiệp. Tuy nhiên, nếu xét về chi phí vòng đời thiết bị (LCC), loại ống này lại mang lại hiệu quả kinh tế vượt trội nhờ các lý do sau:

• Tuyệt đối không gỉ sét và chống oxy hóa: Giúp bảo vệ thỏi van, lòng xi lanh không bị cào xước do cặn gỉ sắt bong ra.

• Khả năng chịu nhiệt và áp suất đỉnh cực cao: Inox không bị giòn hóa ở nhiệt độ âm hay bị mềm yếu ở nhiệt độ cao như ống cao su hay ống nhựa.

• Tuổi thọ dài lâu, tiết kiệm bảo trì: Một hệ thống ống inox lắp đặt đúng chuẩn có thể vận hành ổn định từ 15 đến 20 năm mà không cần thay thế, giúp doanh nghiệp loại bỏ chi phí dừng máy (Downtime) – thứ vốn đắt đỏ hơn nhiều so với tiền mua ống.

So sánh ống thủy lực lnox và các vật liệu thông dụng

Để có cái nhìn trực quan nhất, hãy cùng đặt ống thủy lực lnox lên bàn cân với các dòng ống truyền thống khác trên thị trường:

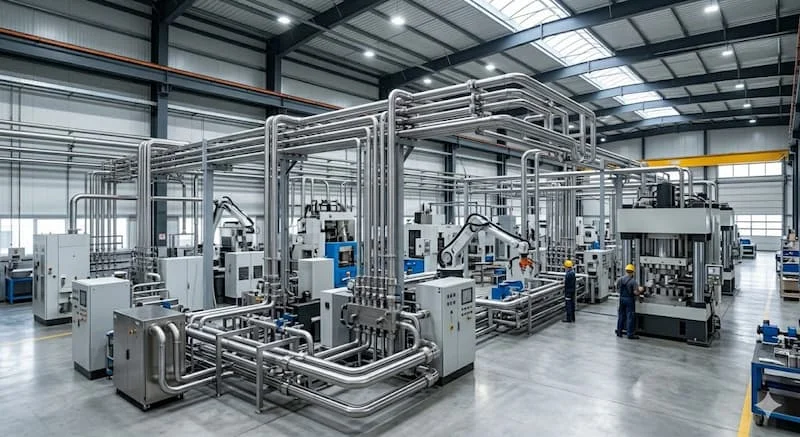

Ứng dụng thực tế của ống thủy lực lnox trong sản xuất

Nhờ những ưu điểm cơ lý tính vượt trội, dòng ống này xuất hiện dày đặc trong các ngành công nghiệp đòi hỏi độ an toàn và độ sạch nghiêm ngặt:

• Công nghiệp nặng & Chế tạo: Lắp đặt trong các nhà máy cơ khí, hệ thống CNC chính xác cao, thủy lực xe nâng tải trọng lớn và các dây chuyền sản xuất tự động hóa hoạt động liên tục 24/7.

• Môi trường khắc nghiệt: Trở thành xương sống trong hệ thống dầu khí khai thác ngoài khơi, ngành đóng tàu và các nhà máy sản xuất hóa chất ăn mòn mạnh.

• Ngành yêu cầu vệ sinh tuyệt đối: Ứng dụng trong dây chuyền chế biến thực phẩm, nước giải khát và dược phẩm nhờ bề mặt nhẵn bóng, dễ vệ sinh, không sinh độc tố.

Khi nào doanh nghiệp bắt buộc phải chọn ống thủy lực inox?

Đừng lãng phí ngân sách nếu hệ thống của bạn chỉ chạy tải nhẹ trong môi trường điều hòa sạch sẽ. Nhưng hãy lập tức đầu tư ống thủy lực lnox nếu bạn rơi vào các trường hợp sau:

1. Hệ thống vận hành ở áp suất cực cao và liên tục xuất hiện các xung áp lực mạnh.

2. Môi trường xung quanh có tính chất ăn mòn cao: gần biển, ngập mặt, hoặc có hơi hóa chất, axit.

3. Lưu chất truyền dẫn bên trong là dầu thủy lực nhiệt độ cao hoặc hóa chất đặc thù.

4. Quy trình sản xuất yêu cầu chuẩn vệ sinh nghiêm ngặt, nghiêm cấm tuyệt đối hiện tượng nhiễm cặn bẩn từ đường ống vào sản phẩm.

Những sai lầm tai hại thường gặp khi mua và lắp đặt

Nhiều đơn vị dù chi rất nhiều tiền mua ống inox nhưng hệ thống vẫn gặp sự cố. Qua quá trình hỗ trợ kỹ thuật, chúng tôi tổng hợp các sai lầm phổ biến sau:

• Dùng inox 201 thay vì inox 304/316: Để tiết kiệm chi phí, nhiều người chọn mác inox 201 cho môi trường ngoài trời khiến ống bị ố vàng, rỗ bề mặt và bục chỉ sau vài tháng.

• Chọn sai kích thước và ren phụ kiện: Việc ép các đầu ren khác tiêu chuẩn (ví dụ cố tình vặn ren NPT vào ren BSPP) sẽ phá hủy bước ren, gây rò rỉ dầu ở áp suất cao.

• Chọn độ dày ống theo cảm tính: Không tính toán áp suất làm việc thực tế, mua phải ống có thành quá mỏng dẫn đến nứt, nổ ống khi test áp.

• Sai sót khi thi công: Lắp đặt ống mềm inox bị gập góc quá bán kính uốn tối thiểu, hoặc cố định ống cứng không có đệm cao su chống rung, khiến ống bị mỏi cơ học và nứt mối hàn.

Hướng dẫn 6 bước chọn ống thủy lực inox chuẩn kỹ thuật

Để tránh tối đa các sai sót trên, các kỹ sư có thể áp dụng checklist 6 bước tiêu chuẩn sau:

• Bước 1: Xác định môi trường sử dụng: Khảo sát vị trí lắp đặt (trong nhà, ngoài trời, tiếp xúc hóa chất hay nước biển) để chọn mác inox phù hợp.

• Bước 2: Tính toán áp suất hệ thống: Xác định áp suất làm việc tối đa ($WP$) và nhân thêm hệ số an toàn (thường là x4) để chọn độ dày thành ống hợp lý.

• Bước 3: Xác định kích thước hình học: Đo chuẩn xác đường kính trong ($ID$) để đảm bảo lưu lượng dầu và đường kính ngoài ($OD$) để chọn phụ kiện cùm kẹp.

• Bước 4: Lựa chọn mác inox tối ưu: Chọn Inox 304 cho ứng dụng phổ thông; chọn Inox 316 cho môi trường biển, hóa chất hoặc y tế.

• Bước 5: Kiểm tra tính đồng bộ của phụ kiện: Chọn đầu nối, co, cút cùng vật liệu inox và chuẩn ren (JIC, ORFS, DIN...) tương thích với thiết bị gốc.

• Bước 6: Kiểm tra chứng chỉ CO/CQ: Yêu cầu nhà cung cấp xuất trình chứng chỉ kiểm định chất lượng vật liệu, đảm bảo ống đạt tiêu chuẩn ASTM hoặc DIN, không mua hàng trôi nổi.

Lưu ý quan trọng khi lắp đặt và bảo dưỡng

• Khi đi đường ống cứng, bắt buộc phải sử dụng các cùm kẹp có đệm cao su để chống rung, triệt tiêu dao động tuần hoàn từ bơm thủy lực.

• Tuyệt đối tránh gập góc đột ngột đối với ống mềm; thay vào đó hãy sử dụng các đầu nối cong $45^\circ$ hoặc $90^\circ$ để dòng chảy mượt mà nhất.

• Trước khi đưa vào vận hành chính thức, phải tiến hành test áp lực ở mức 1.25 đến 1.5 lần áp suất làm việc tối đa để kiểm tra rò rỉ tại các đầu mối hàn và khớp ren.

• Thực hiện bảo dưỡng định kỳ, lau chùi bề mặt ống và kiểm tra độ chặt của các khớp nối nhằm phát hiện sớm các vết nứt chân chim do mỏi vật liệu.

Câu hỏi thường gặp về ống thủy lực inox (FAQ)

1. Ống thủy lực inox có chịu được áp suất cao không?

Có. Đặc biệt là dòng ống liền mạch (seamless) làm từ inox 304 hoặc 316 có thể chịu được áp suất vận hành cực cao, lên tới hơn $700\text{ bar}$ (tùy thuộc vào đường kính và độ dày thành ống), vượt trội hơn nhiều so với ống hàn thông thường.

2. Nên chọn inox 304 hay 316 cho hệ thống thủy lực?

Nếu hệ thống hoạt động trong nhà xưởng, môi trường khô ráo thông thường, inox 304 là lựa chọn tối ưu về mặt chi phí. Tuy nhiên, nếu hệ thống lắp trên tàu biển, hầm mỏ, nhà máy hóa chất hoặc chế biến thực phẩm có chất tẩy rửa mạnh, bạn bắt buộc phải chọn inox 316 để không bị ăn mòn lỗ kim.

3. Ống thủy lực inox có bao giờ bị gỉ không?

Inox có khả năng chống gỉ cực tốt chứ không phải "không bao giờ gỉ". Nếu bạn dùng sai mác inox (như dùng inox 201/304 ở môi trường axit đậm đặc hoặc nước biển muối cao), hoặc bề mặt ống bị cào xước sâu làm mất lớp màng crom oxit bảo vệ, ống vẫn có thể xuất hiện các đốm gỉ sét.

4. Bao lâu thì cần thay mới hệ thống ống inox?

Nếu được tính toán áp suất chính xác, lựa chọn đúng mác vật liệu và thi công chuẩn kỹ thuật, hệ thống ống thủy lực lnox có thể vận hành bền bỉ từ 15 đến 20 năm, lâu hơn gấp 5 - 7 lần so với ống cao su hay ống thép mạ thông thường.

Kết luận

Đầu tư ống thủy lực lnox ngay từ đầu chính là lời giải cho bài toán kinh tế thông minh của doanh nghiệp. Dù chi phí ban đầu có thể cao hơn, nhưng sự bền bỉ, tính an toàn tuyệt đối, khả năng chịu áp vượt trội và việc cắt giảm tối đa chi phí sửa chữa bảo trì sẽ giúp bạn thu hồi vốn nhanh chóng. Đây không phải là một khoản chi phí xa xỉ, mà là khoản đầu tư bảo hiểm dài hạn cho hiệu suất và sự an toàn của toàn bộ nhà máy.
