Ống trao đổi nhiệt cánh nhôm là gì?

Ống trao đổi nhiệt cánh nhôm là gì? Trong vận hành cơ điện và nhiệt lạnh công nghiệp, bài toán tối ưu hóa năng lượng luôn là thách thức hàng đầu đối với các kỹ sư. Thực tế cho thấy, rất nhiều hệ thống sản xuất sau một thời gian hoạt động đều gặp phải tình trạng sụt giảm công suất nghiêm trọng do nhiệt thoát chậm và hiện tượng làm mát không đều giữa các phân khu kỹ thuật. Khi năng lượng nhiệt không được giải phóng hoặc hấp thụ kịp thời, hệ thống buộc phải tăng cường công suất quạt và máy nén, dẫn đến việc tốn điện năng một cách lãng phí, khiến toàn bộ thiết bị rơi vào trạng thái quá tải liên tục và hệ lụy trực tiếp là làm giảm tuổi thọ máy móc nghiêm trọng.

Nguyên nhân cốt lõi của sự cố này thường bắt nguồn từ hệ số truyền nhiệt ở phía màng khí quá thấp, tạo ra một rào cản nhiệt lớn trên bề mặt ống dẫn truyền thống. Để phá vỡ giới hạn vật lý này và cứu vãn hiệu suất cho hệ thống, giải pháp kỹ thuật triệt để nhất chính là tăng diện tích tiếp xúc nhiệt bằng ống cánh nhôm. Bằng cách mở rộng bề mặt trao đổi năng lượng lên gấp nhiều lần trên cùng một đơn vị chiều dài, thiết bị này giúp dòng nhiệt được giải phóng tức thì, đưa hệ thống trở lại quỹ đạo vận hành ổn định và tiết kiệm chi phí tối đa.

Ống trao đổi nhiệt cánh nhôm là gì?

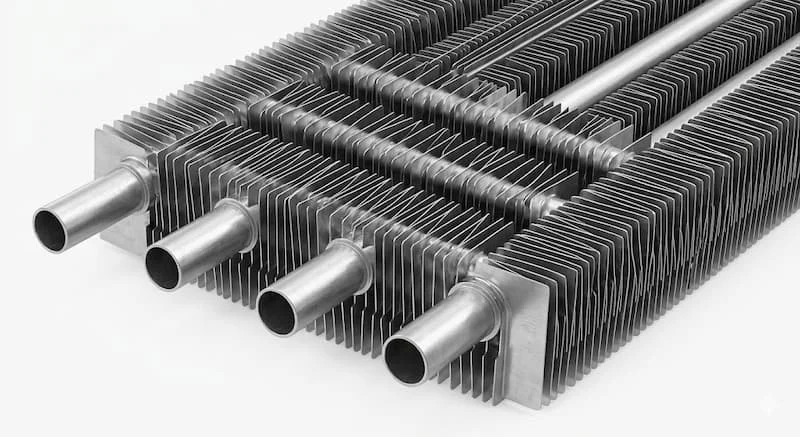

Định nghĩa ngắn: Ống trao đổi nhiệt cánh nhôm là loại ống truyền nhiệt được gắn thêm lớp cánh nhôm bên ngoài để tăng diện tích bề mặt tiếp xúc, từ đó nâng cao hiệu suất trao đổi nhiệt giữa chất lỏng bên trong lòng ống và môi trường không khí bên ngoài.

Về mặt cấu tạo kỹ thuật, thiết bị là sự kết hợp hoàn hảo giữa một ống lõi chịu áp lực cao và các lá cánh bằng nhôm có độ tinh khiết lớn bao bọc xung quanh. Chức năng chính của sản phẩm là đóng vai trò làm cầu nối gia tốc, thúc đẩy quá trình chuyển dịch năng lượng nhiệt diễn ra nhanh hơn. Trong các hệ thống nhiệt lạnh và sấy công nghiệp, dòng cấu kiện này đóng vai trò quyết định đến năng suất ngưng tụ hoặc bay hơi của toàn bộ sơ đồ công nghệ.

Nguyên lý hoạt động của ống cánh nhôm

Cơ chế vận hành của ống trao đổi nhiệt cánh nhôm dựa trên sự kết hợp đồng thời của các quy luật vật lý nhiệt động học cốt lõi:

• Truyền nhiệt dẫn (Conduction): Nhiệt lượng từ môi chất (nước nóng, hơi nước, dầu truyền nhiệt hoặc gas lạnh) bên trong lòng ống sẽ dẫn xuyên qua thành ống lõi để truyền trực tiếp đến gốc các cánh nhôm nhờ liên kết cơ khí khít khao.

• Truyền nhiệt đối lưu (Convection) và khuếch tán: Khi dòng không khí chuyển động xuyên qua các khe cánh nhôm, các lá nhôm mỏng này đóng vai trò như những vi tản nhiệt, khuếch tán năng lượng vào không khí một cách mạnh mẽ.

• Mở rộng bề mặt truyền nhiệt: Vì hệ số truyền nhiệt của không khí nhỏ hơn rất nhiều so với chất lỏng, việc kéo dài bề mặt tiếp xúc ở phía không khí bằng cánh nhôm giúp cải thiện hiệu suất thiết bị tổng thể, cân bằng lại phương trình truyền nhiệt dòng chéo.

Cấu tạo chi tiết của ống trao đổi nhiệt cánh nhôm

Một cấu kiện hoàn chỉnh được thiết kế phức tạp nhằm đảm bảo không sinh ra nhiệt trở tại lớp tiếp xúc nội bộ, bao gồm các thành phần:

• Ống lõi (Base Tube): Nhận nhiệm vụ lưu chuyển môi chất và chịu áp suất vận hành chính của hệ thống.

• Cánh nhôm tản nhiệt (Aluminum Fins): Thường làm từ nhôm lá tinh khiết đạt dải mác hợp kim cao để đạt độ dẫn nhiệt $k$ tối ưu nhất, được định hình dưới dạng các lá mỏng bao quanh ống lõi.

• Liên kết cơ khí cường độ cao: Mối liên kết giữa ống và cánh được xử lý bằng các công nghệ như ép cánh, hàn cánh bằng tần số cao hoặc nong ống cơ khí. Quá trình này ép chặt chân cánh nhôm vào thành ống lõi, loại bỏ hoàn toàn các túi khí vi mô để tạo ra một bề mặt dẫn nhiệt liên tục, đồng thời tạo nên một kết cấu gia cường giúp ống không bị biến dạng khi gặp áp lực dòng khí lớn.

Các loại ống trao đổi nhiệt cánh nhôm phổ biến

Dựa vào công nghệ ép dập định hình và bản chất của môi chất vận hành, sản phẩm được phân loại như sau:

Phân loại theo kết cấu dập cánh

• Ống cánh quấn (G-Fin, L-Fin, KL-Fin): Băng nhôm được quấn định hình quanh ống lõi bằng cơ cấu căng lực cường độ cao. Dòng này linh hoạt trong sản xuất nhưng nhiệt độ làm việc giới hạn ở mức trung bình.

• Ống cánh ép (Bimetallic Extruded Fin): Sử dụng một ống nhôm bao ngoài ống lõi, sau đó qua hệ thống con lăn cán ép ép trực tiếp để tạo cánh từ lớp nhôm ngoài. Loại này có độ bền cơ học tuyệt đối, chống ăn mòn cực tốt và không có khe hở nhiệt trở.

• Ống cánh hàn / cánh xoắn liền: Các cánh được liên kết hàn liên tục vào ống bằng tia laser hoặc cao tần, thường ứng dụng cho các dòng ống cánh thép hoặc cánh nhôm có môi trường khắc nghiệt.

Phân loại theo vật liệu ống lõi bên trong

• Lõi Đồng (Copper): Khả năng dẫn nhiệt siêu cấp, chuyên dùng cho ngành điện lạnh, HVAC và điều hòa không khí.

• Lõi Thép carbon / Inox (Stainless Steel): Chịu được áp suất cao đỉnh điểm và nhiệt độ lớn, chống ăn mòn hóa chất cao, là lựa chọn bắt buộc cho hệ thống lò hơi, nồi hơi và sấy công nghiệp.

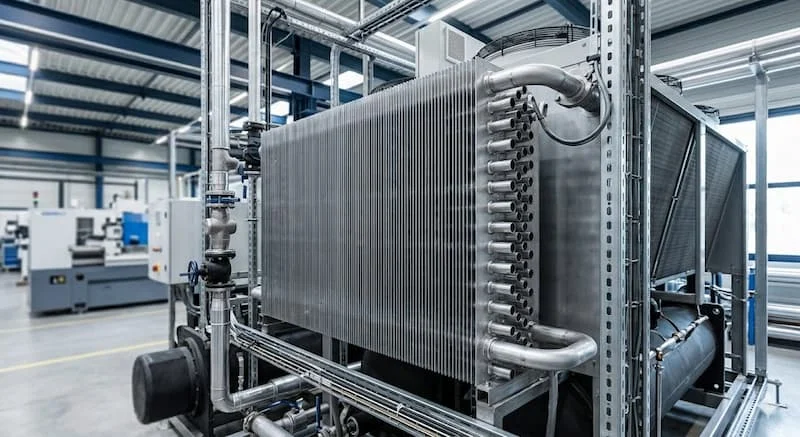

Các thông số kỹ thuật cốt lõi cần lưu ý khi thiết kế

Để hệ thống tản nhiệt đạt được điểm làm việc tối ưu trên đồ thị nhiệt động, các kỹ sư cần đặc biệt quan tâm đến các đại lượng sau:

• Đường kính ống lõi và chiều dài: Kích thước danh định ảnh hưởng đến lưu lượng môi chất di chuyển trong một đơn vị thời gian.

• Bước cánh (Pitch) và độ dày cánh: Khoảng cách giữa hai cánh nhôm liên tiếp. Bước cánh quá nhỏ dễ gây bám bụi, bước cánh quá lớn làm giảm diện tích tản nhiệt.

• Mật độ cánh (FPI - Fins Per Inch): Số lượng lá cánh trên một inch chiều dài ống, quyết định tổng diện tích bề mặt trao đổi nhiệt.

• Hệ số truyền nhiệt và áp suất làm việc: Chỉ số chứng minh năng lực chịu tải của ống dưới áp lực nén của môi chất bên trong mà không gây nứt rò rỉ tại các mối hàn liên kết.

Vì sao cánh nhôm giúp tăng hiệu quả trao đổi nhiệt vượt trội?

Không phải ngẫu nhiên mà nhôm được chọn làm vật liệu quốc dân cho cấu trúc cánh tản nhiệt trong các hệ thống công nghiệp lớn. Về mặt vật lý, nhôm sở hữu độ dẫn nhiệt cực cao, chỉ đứng sau đồng nhưng lại có trọng lượng riêng nhẹ và giá thành rẻ hơn rất nhiều. Sự xuất hiện của cánh nhôm tạo ra một di diện tích lớn hơn gấp 10 đến 20 lần so với một ống trơn thông thường trên cùng dải không gian lắp đặt.

Sự tăng cường diện tích này giúp tăng tiếp xúc không khí một cách triệt để, từ đó tăng tốc truyền nhiệt và giảm tổn thất nhiệt ở mức tối đa. Khi năng lượng nhiệt được đối lưu nhanh chóng, thời gian chạy máy của hệ thống được rút ngắn, giúp tiết kiệm điện năng tiêu thụ cho doanh nghiệp và đồng thời nâng công suất tổng thể của dây chuyền lên một tầm cao mới.

So sánh toàn diện ống cánh nhôm và ống trơn truyền thống

Để thấy rõ giá trị cải tiến của giải pháp công nghệ này, hãy cùng xem xét bảng đối chiếu kỹ thuật dưới đây:

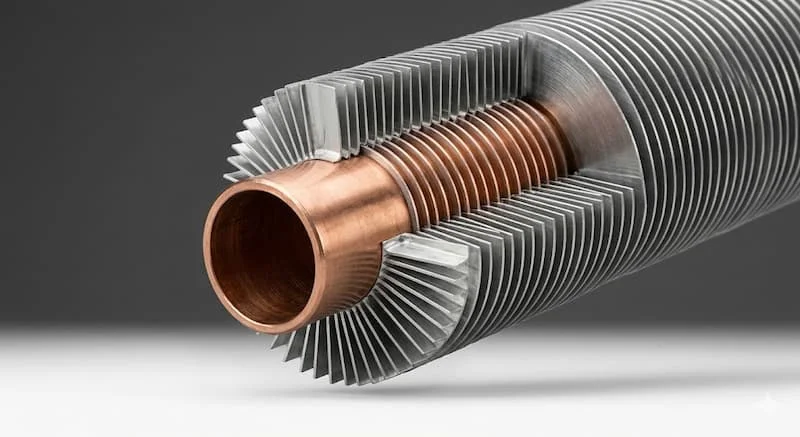

Ứng dụng thực tế của ống trao đổi nhiệt cánh nhôm trong công nghiệp

Nhờ những ưu điểm vượt trội về hiệu suất và kích thước, thiết bị này là trái tim của rất nhiều hệ thống công nghệ:

• Hệ thống HVAC và điện lạnh: Sử dụng trong các dàn lạnh (Evaporator) và dàn nóng (Condenser) của máy điều hòa trung tâm Chiller, hệ thống kho lạnh bảo quản nông thủy sản.

• Hệ thống sấy công nghiệp và lò hơi: Làm bộ gia nhiệt gió (Air Heater) cho các lò sấy nông sản, sấy gỗ, sấy linh kiện, hoặc làm bộ tiết kiệm nhiệt (Economizer) thu hồi nhiệt khí thải trong nồi hơi công nghiệp.

• Chế biến thực phẩm và hóa chất: Hệ thống làm mát dầu thủy tinh, làm mát dịch đường, và các tháp ngưng tụ dung môi trong dây chuyền công nghệ hóa chất nặng.

Khi nào hệ thống của bạn bắt buộc phải dùng ống cánh nhôm?

Doanh nghiệp nên lựa chọn công nghệ ống cánh này khi dự án rơi vào các bài toán biên giới sau:

1. Không gian lắp đặt bị giới hạn: Khi mặt bằng nhà xưởng nhỏ hẹp, không thể chứa một bộ trao đổi nhiệt ống trơn cồng kềnh thì ống cánh nhôm là giải pháp duy nhất giúp thu nhỏ kích thước thiết bị mà vẫn giữ nguyên công suất tản nhiệt.

2. Cần truyền nhiệt nhanh với lưu lượng gió lớn: Phù hợp cho các dòng máy sấy nông sản tốc độ cao, nơi độ ẩm cần được bóc tách ra khỏi sản phẩm trong thời gian ngắn nhất để tránh làm hỏng thành phẩm.

3. Chiến lược tiết kiệm năng lượng xanh: Khi nhà máy hướng tới việc cắt giảm chi phí tiền điện vận hành và muốn tối ưu hóa hệ số COP (Coefficient of Performance) của hệ thống máy lạnh công nghiệp.

Các sai lầm thường gặp trong khâu lựa chọn và lắp đặt vật tư

Việc áp dụng sai thông số thiết kế có thể biến một thiết bị cao cấp thành một bộ phận lỗi, gây cản trở dòng nhiệt:

• Mật độ cánh quá dày trong môi trường nhiều bụi: Lắp đặt ống có bước cánh siêu nhỏ (mật độ cánh dày) cho các lò sấy gỗ hoặc sấy nông sản chứa nhiều bụi mịn. Bụi bẩn sẽ nhanh chóng lấp đầy các khe cánh, làm mất hoàn toàn khả năng đối lưu khí và cô lập dòng nhiệt bên trong.

• Chọn sai mác vật liệu ống lõi: Sử dụng ống lõi thép carbon thông thường cho môi trường hóa chất có độ ăn mòn cao, dẫn đến việc ống lõi bị thủng rò rỉ môi chất trong khi cánh nhôm bên ngoài vẫn còn nguyên vẹn.

• Lắp đặt sai hướng của dòng không khí: Đặt hướng ống cánh vuông góc sai lệch với vector vận tốc của dòng khí quạt thổi, làm tăng tổn thất áp suất động của gió và làm giảm mạnh hiệu năng trao đổi năng lượng.

Quy trình hướng dẫn cách chọn ống trao đổi nhiệt cánh nhôm chuẩn kỹ thuật

Để sở hữu một hệ thống tản nhiệt hoạt động bền bỉ với hiệu suất đỉnh cao, hãy thực hiện theo bộ checklist 6 bước chuyên gia sau:

• [ ] Bước 1: Xác định bản chất môi chất bên trong và ngoài ống: Nắm rõ môi chất là gas lạnh, hơi nước áp suất cao hay hóa chất ăn mòn để định hình thiết kế.

• [ ] Bước 2: Xác định dải nhiệt độ và áp suất vận hành: Xác định nhiệt độ cực đại và áp suất đỉnh của chu trình để tính toán biên độ an toàn cho thành ống.

• [ ] Bước 3: Tính toán tổng công suất trao đổi nhiệt yêu cầu: Tính toán chỉ số $Q\text{ (kW)}$ cần truyền dịch để xác định tổng diện tích bề mặt cánh cần có.

• [ ] Bước 4: Quyết định lựa chọn vật liệu ống lõi: Chọn lõi đồng cho hệ thống lạnh thông thường, lõi inox/thép carbon cho hệ thống sấy, lò hơi nhiệt độ cao.

• [ ] Bước 5: Lựa chọn mật độ cánh và bước cánh phù hợp: Chọn bước cánh thưa cho môi trường nhiều bụi bẩn và bước cánh dày cho môi trường không khí sạch, phòng sạch.

• [ ] Bước 6: Kiểm tra đồng bộ kích thước hình học lắp đặt: Đối chiếu chiều dài tổng thể và không gian hộp gió để đảm bảo thiết bị ăn khớp 100% khi hạ đặt vào hệ thống khung dàn.

Những lưu ý quan trọng trong quá trình vận hành và bảo trì

• Thực hiện vệ sinh cánh nhôm định kỳ: Sử dụng vòi phun nước áp lực trung bình kết hợp với hóa chất tẩy rửa chuyên dụng cho nhôm để thổi sạch bụi bẩn bám trong các khe cánh, khôi phục lại hệ số đối lưu tự nhiên.

• Tránh tối đa các tác động cơ học gây móp méo cánh: Các lá nhôm tản nhiệt rất mỏng và dễ bị uốn gập dưới tác động lực mạnh. Trong quá trình vận chuyển và lắp đặt, tuyệt đối không để vật cứng va đập vào bề mặt cánh làm bít kín các khe thông gió.

• Chủ động kiểm tra áp suất nội bộ và chống oxy hóa: Định kỳ kiểm tra áp suất dòng môi chất để phát hiện sớm các vết nứt vi mô tại các điểm liên kết hàn giữa ống lõi và hệ thống bích kết nối đầu hành trình.

Câu hỏi thường gặp về ống trao đổi nhiệt cánh nhôm

Ống trao đổi nhiệt cánh nhôm thực sự có tốt hơn ống trơn trong mọi kịch bản không?

Xét về hiệu suất trao đổi nhiệt giữa chất lỏng và chất khí, ống cánh nhôm vượt trội hoàn toàn nhờ diện tích tản nhiệt lớn hơn gấp nhiều lần. Tuy nhiên, nếu là trao đổi nhiệt giữa hai chất lỏng với nhau, ống trơn hoặc ống chùm lại là giải pháp tối ưu hơn về mặt thủy lực.

Lớp cánh nhôm bên ngoài có dễ bị ăn mòn oxy hóa hay không?

Nhôm có đặc tính tự hình thành một lớp màng oxit mỏng bền vững khi tiếp xúc với không khí, giúp bảo vệ lớp kim loại bên trong khỏi bị ăn mòn tự nhiên. Tuy nhiên, trong môi trường chứa nồng độ muối biển hoặc hóa chất axit đậm đặc, bạn cần chọn loại cánh nhôm được phủ thêm lớp sơn bảo vệ hydro-philic hoặc chuyển sang cánh inox.

Có thể ứng dụng dòng ống này cho môi trường hóa chất đặc thù không?

Hoàn toàn có thể nếu bạn chọn cấu trúc ống lõi bằng inox 316 hoặc các mác thép hợp kim đặc chủng chống ăn mòn cao, kết hợp với công nghệ dập cánh ép bimetal để bảo vệ tuyệt đối cho phần lõi bên trong.

Tần suất vệ sinh hệ thống dàn ống tản nhiệt này như thế nào là hợp lý?

Tần suất phụ thuộc hoàn toàn vào hàm lượng bụi mịn trong môi trường vận hành. Với các nhà máy dệt sợi, sấy gỗ, sấy nông sản, tần suất vệ sinh nên là 1 - 2 tuần/lần; trong khi với hệ thống điều hòa tòa nhà sạch, tần suất có thể từ 3 - 6 tháng/lần.

Các nhà máy có nhận gia công kích thước ống cánh theo yêu cầu bản vẽ riêng không?

Có. Hầu hết các hệ thống trao đổi nhiệt công nghiệp đều được thiết kế may đo riêng biệt. Các đơn vị chế tạo chuyên nghiệp luôn hỗ trợ tính toán phần mềm và gia công chuẩn xác theo từng thông số bước cánh, độ dày ly và chiều dài của từng dự án cụ thể.

Kết luận

Nhìn một cách tổng thể, nếu hệ thống công nghệ của bạn đang tìm kiếm một phương án kỹ thuật toàn diện nhằm mục đích tăng hiệu suất truyền nhiệt lên mức tối đa, tiết kiệm chi phí điện năng vận hành, giảm thiểu kích thước hình học của thiết bị và đem lại khả năng tối ưu hóa dòng nhiệt vượt trội thì ống trao đổi nhiệt cánh nhôm chính là câu trả lời hoàn hảo nhất hiện nay. Việc đầu tư ngân sách đúng mức cho một hệ thống dàn tản nhiệt chuẩn hóa chất lượng ngay từ đầu chính là giải pháp nâng cao vị thế cạnh tranh và bảo vệ hạ tầng bền vững cho doanh nghiệp của bạn.
