Ống thông gió inox là gì?

Ống thông gió inox là gì? Trong thiết kế cơ điện (M&E), hệ thống kiểm soát không khí đóng vai trò quyết định đến sự an toàn và hiệu suất vận hành của toàn bộ công trình. Tuy nhiên, tại các khu vực đặc thù như bếp công nghiệp công suất lớn, nhà máy sản xuất, môi trường có độ ẩm cao hay các khu xử lý hóa chất, các loại ống tôn mạ kẽm thông thường rất nhanh bị xuống cấp. Hơi muối, nhiệt độ cực đại và các giọt bắn chứa axit, dung môi sẽ nhanh chóng phá hủy lớp mạ bảo vệ bên ngoài, gây ra hiện tượng rỉ sét, mục nát và rò rỉ khí độc ra không gian làm việc. Hậu quả là doanh nghiệp phải liên tục dừng hoạt động để sửa chữa, tốn kém hàng trăm triệu đồng chi phí khắc phục và đối mặt với nguy cơ mất an toàn lao động.

Để giải quyết triệt để tình huống nguy hiểm này, ống thông gió inox chính là giải pháp thay thế bền bỉ và tối ưu nhất hiện nay. Được chế tạo từ các mác thép không gỉ cao cấp, hệ thống này có khả năng chống lại mọi tác nhân ăn mòn hóa học và chịu đựng được áp lực nhiệt độ vượt trội. Khi công trình đòi hỏi một giải pháp dài hạn, có tuổi thọ đồng hành cùng vòng đời của tòa nhà và đáp ứng được các tiêu chuẩn kiểm định nghiêm ngặt về phòng cháy chữa cháy lẫn vệ sinh an toàn, vật liệu inox luôn là sự lựa chọn không thể thay thế của các kỹ sư trưởng.

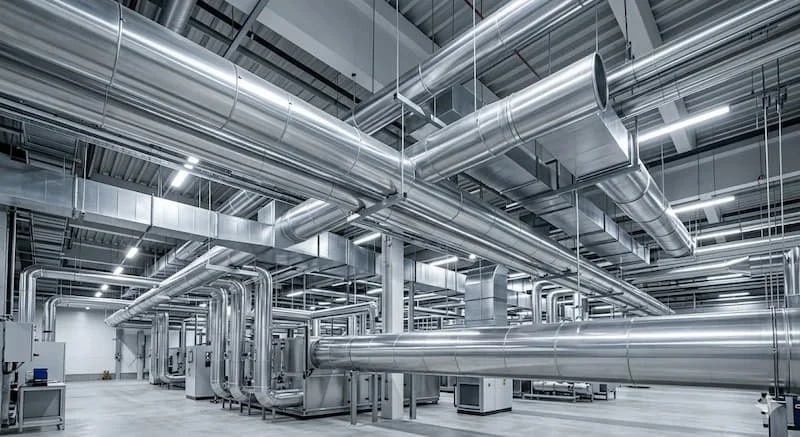

Ống thông gió inox là gì?

Định nghĩa ngắn: Ống thông gió inox là hệ thống đường ống dẫn khí được gia công từ các tấm thép không gỉ (inox), đóng vai trò phân phối, cấp gió tươi, hút khí thải, hút mùi và giải phóng dòng khói nóng trong các công trình kiến trúc dân dụng lẫn tổ hợp công nghiệp nặng.

Khác với các dòng ống nhựa hay ống tôn mỏng, sản phẩm này sở hữu độ cứng vật lý rất cao cùng cấu trúc bề mặt siêu nhẵn. Nhờ đó, nó không chỉ hoạt động tốt trong vai trò lưu thông khí thông thường mà còn là cấu kiện lõi trong hệ thống thông gió sự cố (hút khói hành lang, tăng áp cầu thang) của các tòa nhà cao tầng và trung tâm thương mại quy mô lớn.

Nguyên lý hoạt động của hệ thống thông gió inox

Hệ thống ống thông gió inox vận hành dựa trên các nguyên lý cơ lý học dòng chảy và trao đổi nhiệt đối lưu nhằm mục đích tối ưu hóa chất lượng không khí trong lòng công trình:

• Dẫn lưu thông không khí: Tạo ra một lộ trình khép kín, áp lực thấp để hướng dòng khí tươi từ ngoài trời vào sâu bên trong các không gian làm việc và ngược lại.

• Hút khí nóng và khí thải: Ứng dụng chênh lệch áp suất tạo ra từ quạt ly tâm công nghiệp để gom toàn bộ khí nóng tích tụ trên trần nhà, hơi dầu mỡ và mùi hóa chất độc hại tại nguồn phát thải.

• Thoát khói sự cố: Trong kịch bản xảy ra hỏa hoạn, hệ thống chịu được ngọn lửa nhiệt độ cao để gom và xả toàn bộ khói độc ra ngoài, tạo điều kiện cho công tác cứu hộ.

• Kiểm soát nhiệt độ và độ ẩm: Giảm tải áp lực làm việc cho hệ thống điều hòa trung tâm bằng cách liên tục làm mới không khí, ngăn chặn sự hình thành các túi khí tù đọng.

Phân loại ống thông gió inox trên thị trường

Để tối ưu hóa hình học không gian trần và mục đích khí động học, đường ống inox được phân tách thành các chủng loại cấu trúc chuyên biệt:

Phân loại theo hình dạng mặt cắt

• Ống tròn (Tròn trơn / Tròn xoắn): Biên dạng có hiệu suất khí động học cao nhất, giảm thiểu tối đa lực ma sát thành ống và tiếng ồn dòng khí. Loại tròn xoắn có độ cứng cơ học cao hơn, cho phép sử dụng tôn mỏng hơn nhưng vẫn chịu lực nén tốt.

• Ống vuông (Hoặc chữ nhật): Phù hợp hoàn hảo cho các không gian trần thạch cao bị giới hạn về chiều cao. Dễ dàng chạy sát góc tường, vách ngăn và thuận tiện cho việc ghép nối, bố trí các cửa gió (Diffuser).

Phân loại theo đặc tính cơ lý và kết cấu

• Ống cứng: Gia công trực tiếp từ thép tấm inox dày, có khả năng tự đỡ tốt, độ bền cơ học vĩnh cửu, dùng cho các trục kỹ thuật chính.

• Ống mềm inox: Cấu trúc nếp gấp cho phép co giãn, uốn cong linh hoạt, chuyên dùng để kết nối các đoạn ngắn từ trục ống chính vào đầu họng xả của cửa gió hoặc chụp hút mùi.

• Ống bảo ôn: Hệ thống ống kép được lót thêm một lớp bông thủy tinh hoặc cao su lưu hóa cách nhiệt ở giữa, giúp ngăn chặn hiện tượng đọng sương trên thành ống khi dẫn khí lạnh (Chiller).

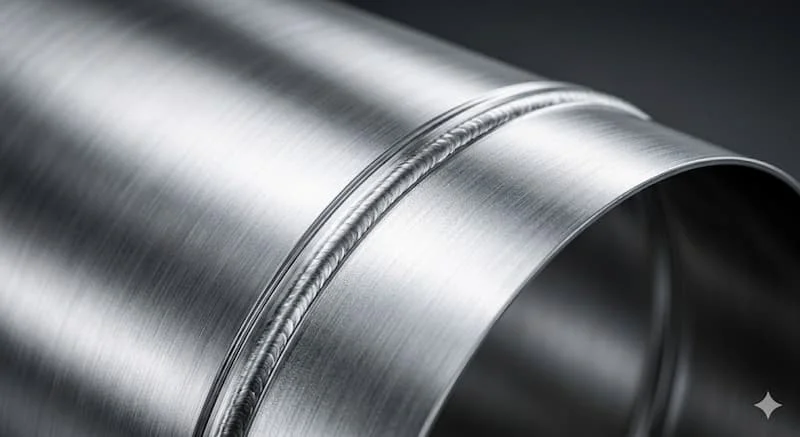

Thông số kỹ thuật tiêu chuẩn của ống thông gió lnox

Khi tiến hành thẩm định thiết kế và nghiệm thu vật tư, các kỹ sư cần kiểm tra kỹ dải thông số kỹ thuật tiêu chuẩn của sản phẩm:

• Độ dày vật liệu: Dao động phổ biến từ 0.5 mm đến 1.2 mm tùy thuộc vào kích thước đường kính ống và áp suất tĩnh của quạt hút.

• Quy cách kích thước: Rất đa dạng, từ các đường kính nhỏ danh định DN100 cho đến các hộp gió vuông kích thước lên tới hàng mét.

• Mác thép ứng dụng: Phổ biến nhất là hai dòng Inox 201 (dùng cho môi trường khô ráo, trong nhà, ít ăn mòn để tiết kiệm chi phí) và Inox 304 (dòng tiêu chuẩn cao cấp, kháng rỉ sét tuyệt đối, chịu mọi loại dung môi).

So sánh chi tiết ống thông gió lnox và tôn mạ kẽm

Bảng đối chiếu dưới đây sẽ làm rõ tại sao việc đầu tư vật liệu inox là một quyết định tài chính và kỹ thuật thông minh về lâu dài:

Vì sao inox là lựa chọn duy nhất cho các môi trường đặc biệt?

Lý do ống thông gió lnox trở thành tiêu chuẩn kỹ thuật bắt buộc trong các dự án cao cấp nằm ở các đặc tính lý hóa độc quyền của vật liệu. Tại các khu bếp công nghiệp, hơi dầu mỡ kết hợp với nhiệt độ cao từ bếp nấu tạo thành một hỗn hợp có tính tàn phá cực mạnh đối với các loại tôn thông thường. Inox với độ bền kéo cao và hệ số giãn nở nhiệt thấp sẽ giữ cho đường ống không bị móp méo, rạn nứt dưới áp lực liên tục của quạt hút công suất lớn.

Thêm vào đó, tiêu chuẩn khắt khe về an toàn vệ sinh sinh học tại các phòng mổ bệnh viện hay nhà máy sản xuất chip điện tử đòi hỏi đường ống dẫn khí phải tuyệt đối không sinh bụi mịn và không bám vi khuẩn. Bề mặt phẳng mịn của inox ngăn chặn hoàn toàn sự tích tụ của các bào tử nấm mốc và bụi bẩn. Đây là lợi ích thực tế cốt lõi giúp bảo vệ chất lượng sản phẩm đầu ra của nhà máy và sức khỏe của con người bên trong tòa nhà.

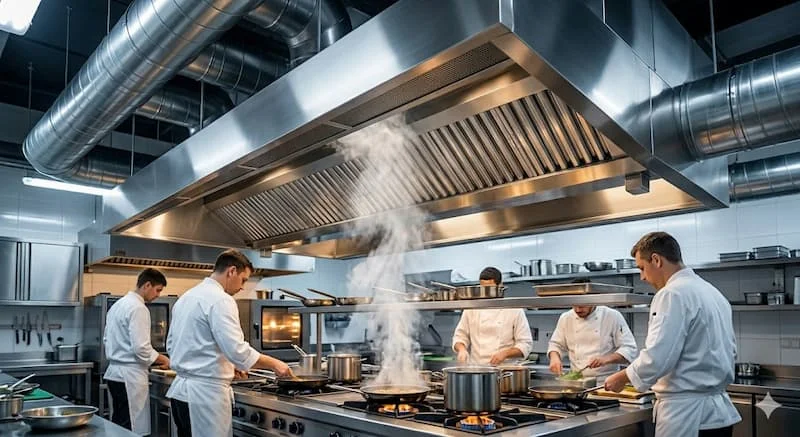

Ứng dụng thực tế của ống thông gió lnox

Sản phẩm được ứng dụng rộng rãi và đóng vai trò huyết mạch trong cấu trúc cơ điện của các công trình:

• Hệ thống bếp nhà hàng, khách sạn: Làm đường ống hút khói, hút mùi tổng từ chụp hút khói bếp ra đến quạt xả trên mái, chịu được dòng khí nóng mang nhiều hơi dầu mỡ và gia vị mặn.

• Bệnh viện và phòng sạch (Cleanroom): Cấp và hút khí cho các phòng mổ, phòng hồi sức, nhà máy sản xuất dược phẩm, mỹ phẩm và linh kiện điện tử đòi hỏi kiểm soát vô trùng tuyệt đối.

• Nhà máy hóa chất, lọc dầu: Đường ống thu gom khí độc, hơi axit sinh ra từ quá trình sản xuất công nghiệp, ngăn chặn hóa chất rò rỉ ra môi trường xung quanh.

Các sai lầm thường gặp trong quá trình lựa chọn và thi công

Ngay cả khi sử dụng một vật liệu cao cấp, hệ thống thông gió vẫn có nguy cơ thất bại nếu mắc phải các lỗi kỹ thuật sau:

1. Chọn sai mác inox để tiết kiệm chi phí: Sử dụng inox 201 cho khu vực xử lý hóa chất hoặc ngoài trời khiến đường ống vẫn bị ố vàng và rỉ sét cục bộ sau một thời gian ngắn vận hành.

2. Tính toán sai kích thước tiết diện: Chọn đường ống có kích thước quá nhỏ so với công suất quạt, gây ra hiện tượng nghẽn dòng, tiếng ồn rít chói tai và giảm 50% hiệu suất hút mùi.

3. Bỏ qua thông số lưu lượng khí thực tế: Không tính đến tổn thất áp suất động tại các đoạn uốn cong (co, tê), dẫn đến việc dòng khí bị quẩn, khói không thoát được ra ngoài.

4. Thi công sai quy cách mối nối: Không sử dụng gioăng cao su chịu nhiệt hoặc bắn keo silicone chuyên dụng tại các khớp nối mặt bích, gây ra hiện tượng rò rỉ dầu mỡ bẩn xuống trần thạch cao.

Quy trình hướng dẫn lựa chọn ống thông gió lnox đúng chuẩn

Để đảm bảo hệ thống vận hành hoàn hảo, các chủ đầu tư nên áp dụng bộ checklist 5 bước tiêu chuẩn sau:

• [ ] Bước 1: Khảo sát chi tiết môi trường vận hành: Xác định nồng độ hóa chất, độ ẩm và dải nhiệt độ tối đa của dòng khí cần dẫn lưu.

• [ ] Bước 2: Lựa chọn mác inox phù hợp: Quyết định chọn inox 304 cho các khu vực ẩm ướt, hóa chất, nấu nướng và inox 201 cho trục cấp khí tươi khô ráo.

• [ ] Bước 3: Tính toán lưu lượng và vận tốc gió: Áp dụng các công thức khí động học để xác định tổng khối lượng khí cần luân chuyển trong một giờ ($m^3/h$).

• [ ] Bước 4: Xác định biên dạng và kích thước tiết diện ống: Lựa chọn ống tròn xoắn để tối ưu không gian và độ ồn hoặc ống vuông để chạy sát cao độ trần kỹ thuật.

• [ ] Bước 5: Thẩm định độ dày ly đạt chuẩn: Đảm bảo độ dày của tấm inox tương thích với đường kính ống theo đúng quy chuẩn để tránh hiện tượng vách ống bị rung rè khi quạt chạy.

Các lưu ý quan trọng khi thi công và bảo trì định kỳ

• Kiểm soát kỹ thuật mối nối và mặt bích: Các đoạn ống phải được kết nối bằng hệ thống mặt bích inox đồng bộ (TDC, TDF hoặc bích V) và được làm kín bằng gioăng xốp chịu nhiệt để ngăn hiện tượng rò rỉ dòng khí.

• Giải pháp bảo ôn chống đọng sương: Đối với đường ống dẫn khí lạnh, bắt buộc phải bọc một lớp bông thủy tinh bảo ôn có màng nhôm bên ngoài để triệt tiêu hiện tượng chênh lệch nhiệt độ gây ra giọt nước nhỏ mặt trần.

• Lắp đặt hệ thống lò xo chống rung: Tại các vị trí kết nối gần quạt hút công nghiệp, cần lắp đặt các khớp nối mềm và giá treo giảm chấn để triệt tiêu toàn bộ sóng rung động cơ truyền vào hệ thống ống.

Câu hỏi thường gặp về ống thông gió inox

Ống thông gió inox thường được lắp đặt chủ yếu ở những vị trí nào?

Sản phẩm được ưu tiên lắp đặt tại các trục hút khói thải của bếp nhà hàng, hệ thống xả khí độc của phòng thí nghiệm, nhà máy hóa chất và trục cấp khí tươi vô trùng cho các phòng sạch, bệnh viện.

Nên ưu tiên chọn lựa vật liệu inox 201 hay inox 304 cho hệ thống hút mùi?

Inox 304 luôn là lựa chọn hàng đầu nhờ hàm lượng niken cao giúp kháng ăn mòn, kháng rỉ sét tuyệt đối trước hơi muối và axit. Bạn chỉ nên dùng inox 201 cho các trục dẫn khí tươi khô ráo ở môi trường trong nhà để tiết kiệm một phần chi phí.

Hệ thống đường ống bằng inox có khả năng chống gỉ sét hoàn toàn không?

Có. Đối với dòng inox 304 và 316, bề mặt vật liệu có một lớp màng bảo vệ tự nhiên siêu mỏng giúp ngăn chặn hoàn toàn phản ứng oxy hóa của sắt với môi trường không khí bên ngoài, đảm bảo không sinh ra các vết rỉ sét mốc.

Chi phí đầu tư hệ thống này có đắt hơn nhiều so với ống tôn kẽm không?

Mức giá thành ban đầu của inox cao hơn tôn mạ kẽm từ 2 đến 3 lần. Tuy nhiên, nếu xét về tổng chi phí vòng đời công trình (không tốn tiền thay mới sau mỗi vài năm, không mất chi phí sửa chữa rò rỉ), vật liệu inox mang lại hiệu quả kinh tế tiết kiệm hơn rất nhiều.

Kết luận

Tổng kết lại, nếu công trình của doanh nghiệp đòi hỏi một hệ thống cơ điện đạt tiêu chuẩn vận hành bền bỉ lâu dài, khả năng chống gỉ sét ăn mòn tuyệt đối, bề mặt sạch khuẩn và có năng lực chịu nhiệt độ cao cực tốt trước các nguy cơ hỏa hoạn thì ống thông gió lnox chính là giải pháp đầu tư tối ưu và thông minh nhất. Việc đầu tư đúng mác thép và quy cách ly ngay từ bước lập bản vẽ thiết kế chính là cam kết an toàn vững chắc nhất cho sự vận hành thông suốt của doanh nghiệp.
