Ống thép phi 76 là gì?

Ống thép phi 76 là gì? Khi triển khai các hạng mục kết cấu từ dân dụng đến công nghiệp như hệ thống cột thép chịu lực, khung giàn không gian, mạng lưới đường ống áp lực hay hệ thống lan can bảo vệ, bài toán hóc búa nhất đối với các kỹ sư và chủ thầu chính là cân bằng giữa biên độ an toàn kỹ thuật và tổng chi phí đầu tư. Thực tế cho thấy, việc chọn sai kích cỡ ống thép hoặc tính toán tải trọng không chuẩn xác sẽ dẫn đến những hậu quả khôn lường. Nếu chọn ống quá nhỏ, kết cấu sẽ dễ bị võng, nứt gãy mối nối dưới tác động của ngoại lực; ngược lại, việc lạm dụng các kích cỡ quá khổ sẽ đẩy chi phí vật tư lên cao một cách vô ích, làm giảm năng lực cạnh tranh của nhà thầu.

Trong bối cảnh đó, ống thép 76 nổi lên như một giải pháp cứu cánh và được ứng dụng rộng rãi trong hầu hết các công trình xây dựng hiện đại. Sở dĩ quy cách này đạt được vị thế phổ biến là nhờ khả năng chịu lực cực kỳ ổn định, cấu trúc gọn gàng và mức giá thành vô cùng hợp lý so với công năng mang lại. Việc ứng dụng dòng sản phẩm này giúp các đơn vị thiết kế dễ dàng giải quyết bài toán tối ưu hóa vật liệu, đảm bảo công trình bền vững qua nhiều thập kỷ mà vẫn kiểm soát tốt ngân sách dự toán ban đầu.

Ống thép phi 76 là gì?

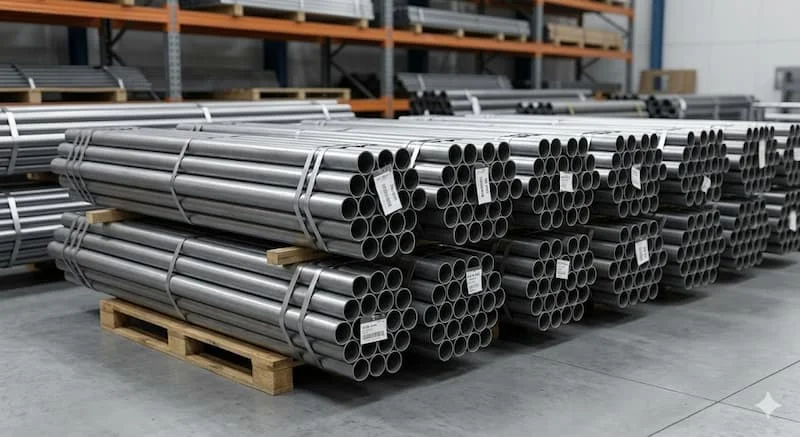

Định nghĩa: Ống thép phi 76 là dòng ống thép tròn công nghiệp có đường kính ngoài danh định xấp xỉ 76 mm, chuyên dụng cho các hạng mục chịu tải trung bình, gia công cơ khí chính xác và lắp đặt hệ thống hạ tầng kỹ thuật.

Trong hệ thống quy chuẩn đo lường quốc tế, kích thước của ống thép 76 thường tương đương với ký hiệu DN65 (đường kính danh định theo tiêu chuẩn châu Âu) hoặc quy cách 2-1/2 inch (NPS - hệ kích thước tiêu chuẩn của Mỹ). Sản phẩm được sản xuất bằng quy trình cán nóng hoặc cán nguội hiện đại, đáp ứng các tiêu chí nghiêm ngặt về độ tròn đều, khả năng chống biến dạng và độ dày thành ống đồng nhất để phục vụ cho các môi trường vận hành khắt khe.

Ý nghĩa của kích thước phi 76 trong tính toán kỹ thuật

Đối với giới kỹ sư xây dựng, ký hiệu “Phi” là đại diện cho thông số đường kính ngoài thực tế của mặt cắt ống. Trị số 76 (chính xác theo một số tiêu chuẩn quốc tế là 76.1 mm) mang những ý nghĩa cơ lý học thực tiễn, quyết định trực tiếp đến hiệu năng vận hành của toàn bộ hệ thống:

• Tải trọng chịu lực: Với đường kính ngoài 76 mm, ống sở hữu bán kính quán tính và mô-men kháng uốn lý tưởng, cho phép chịu được áp lực nén dọc trục lớn mà không bị khóa vặn hay chịu uốn cong cục bộ.

• Độ cứng vật lý: Cấu trúc rỗng tâm của biên dạng tròn giúp phân bổ đều mọi ứng suất động sinh ra từ sức gió, độ rung lắc của máy móc, tăng cường độ cứng vững cho các hệ khung giàn.

• Lưu lượng dòng chảy: Diện tích lòng trong (tiết diện hữu dụng) của ống đủ lớn để vận chuyển chất lỏng, khí nén với lưu lượng trung bình cao, giảm thiểu tổn thất áp suất dọc đường ống do hiện tượng ma sát.

Phân loại ống thép phi 76 phổ biến trên thị trường

Nhằm đáp ứng linh hoạt các điều kiện khí hậu và môi trường làm việc đặc thù, dòng sản phẩm phi 76 được đa dạng hóa bằng nhiều chủng loại vật liệu và phương pháp chế tạo:

Phân loại theo công nghệ bảo vệ bề mặt

• Thép đen: Là dòng ống thô nguyên bản, có giá thành rẻ nhất. Phù hợp cho các kết cấu cơ khí trong nhà, hệ thống cơ khí dân dụng được sơn phủ bảo vệ bên ngoài hoặc các đường ống dẫn dầu tuần hoàn kín.

• Thép mạ kẽm (Điện phân hoặc nhúng nóng): Thân ống được phủ một lớp kẽm bảo vệ, giúp chống lại sự ăn mòn điện hóa, rỉ sét do mưa axit và thời tiết ngoài trời khắc nghiệt.

• Inox (Thép không gỉ 304/316): Phiên bản vật liệu cao cấp, kháng tuyệt đối các hóa chất ăn mòn, bề mặt có tính thẩm mỹ cao, chuyên dùng cho các thiết bị y tế, thực phẩm, hoặc công trình biển.

Phân loại theo phương pháp gia công chế tạo

• Ống hàn phi 76: Được sản xuất bằng cách cuộn băng thép và hàn cao tần dọc theo thân ống. Ưu điểm là dải độ dày cực kỳ đa dạng, giá thành rẻ, thích hợp làm kết cấu kiến trúc.

• Ống đúc phi 76: Được chế tạo từ phôi thép tròn đặc, qua quá trình nung nóng và kéo đùn lõi. Nhờ cấu trúc không mối hàn, loại ống này chịu được áp suất thủy lực và nhiệt độ siêu cao, là lựa chọn bắt buộc cho hệ thống lò hơi, dẫn gas áp lực lớn.

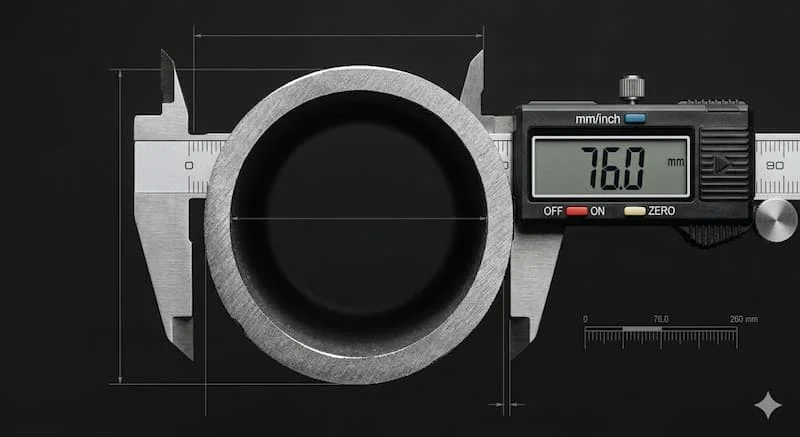

Thông số kỹ thuật tiêu chuẩn của ống thép 76

Khi tiến hành kiểm tra, bóc tách khối lượng và nghiệm thu vật tư tại công trường, các kỹ sư cần căn cứ vào bảng thông số quy chuẩn quốc tế (như ASTM A53, JIS G3444, hay BS 1387):

• Đường kính ngoài thực tế (OD): 76.1 mm (Kích thước thương mại tại Việt Nam gọi làm tròn là phi 76).

• Độ dày thành ống (Thickness): Thường dao động linh hoạt từ 1.4 mm đến 6.0 mm tùy thuộc vào phân cấp tiêu chuẩn độ dày (Schedule).

• Chiều dài cây tiêu chuẩn: 6 mét (có thể cắt ngắn theo yêu cầu gia công của công trình).

• Trọng lượng tiêu chuẩn (Bareme): Tỷ lệ thuận với độ dày thành ống (Ví dụ: Ống dày 2.0 mm có trọng lượng khoảng 3.65 kg/mét; ống dày 3.2 mm nặng khoảng 5.75 kg/mét).

• Áp lực làm việc tối đa: Được tính toán kỹ lưỡng dựa trên mác thép carbon ứng dụng, đảm bảo hệ số an toàn cao dưới các xung lực áp suất đỉnh.

So sánh ống thép phi 60 – phi 76 – phi 90

Để thấy rõ tại sao quy cách phi 76 lại là "tỷ lệ vàng" cân bằng giữa các thông số, hãy cùng theo dõi bảng đối chiếu kỹ thuật dưới đây:

Vì sao ống thép 76 được các nhà thầu lựa chọn nhiều nhất?

Sự phổ biến của ống thép 76 không dừng lại ở các con số lý thuyết mà xuất phát từ những lợi ích thực tế mà nó đem lại cho quá trình thi công:

• Khả năng chịu tải vượt trội trong phân khúc tầm trung: Biên dạng hình học của ống cho phép giải quyết triệt để bài toán chịu lực cơ học, giúp công trình không bị biến dạng trước sức gió hay tải trọng đè nén.

• Cực kỳ dễ gia công và lắp đặt: Khối lượng vừa phải giúp thợ cơ khí dễ dàng vận chuyển, cắt gọt định hình bằng máy cầm tay, uốn cong bằng máy chuyên dụng hoặc thực hiện các mối hàn liên kết một cách nhanh chóng tại công trường.

• Sự tương thích hoàn hảo: Do là quy cách thông dụng, hệ thống phụ kiện đi kèm như co, tê, măng sông, mặt bích phi 76 luôn sẵn có trên thị trường với số lượng lớn, giúp đẩy nhanh tiến độ thi công.

• Giá thành kinh tế cao: Giúp các chủ thầu tiết kiệm hàng loạt chi phí từ khâu vận chuyển, nhân công lắp đặt cho đến chi phí vật tư gốc, đem lại hiệu quả kinh tế cao cho dự án.

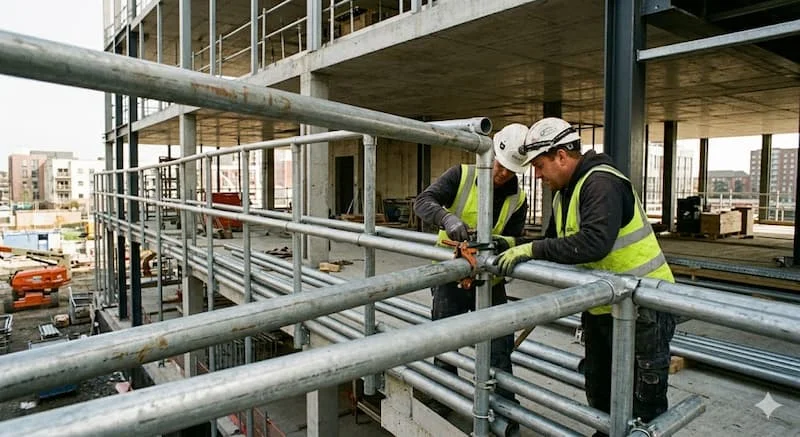

Ứng dụng thực tế của ống thép 76 trong các công trình

Nhờ những đặc tính cơ lý ưu việt, dòng sản phẩm này góp mặt trong hầu hết các lĩnh vực hạ tầng cốt lõi:

• Khung kết cấu xây dựng: Làm hệ thống cột trụ phụ chịu lực, hệ giàn giáo chống sàn, khung kèo thép cho các mái đón, nhà kính nông nghiệp công nghệ cao và kết cấu nhà tiền chế.

• Hệ thống đường ống dẫn lưu chất: Làm đường ống trục chính dẫn nước phòng cháy chữa cháy (PCCC) cho các tòa nhà, ống dẫn nước thải công nghiệp, hệ thống thông gió và ống luồn bảo vệ cáp điện ngầm áp lực cao.

• Cơ khí dân dụng và đô thị: Sử dụng phổ biến để làm hệ thống hàng rào bảo vệ, lan can cầu thang, tay vịn bờ kè, hệ thống cột đèn chiếu sáng công cộng, và khung chân biển quảng cáo ngoài trời.

Những sai lầm thường gặp khi lựa chọn và thi công vật tư

Ngay cả khi sử dụng một loại vật liệu chất lượng cao như ống thép 76, công trình vẫn có nguy cơ đối mặt với sự cố hư hỏng nếu nhà thầu mắc phải các sai lầm sau:

1. Chọn thiếu độ dày thành ống (Mua hàng thiếu ly): Lựa chọn loại ống có thành quá mỏng so với bản vẽ thiết kế để giảm chi phí, khiến hệ thống đường ống dễ bị bóp méo, rò rỉ khi áp lực thủy lực tăng cao đột ngột.

2. Không chú trọng công tác chống gỉ: Sử dụng ống thép đen ở môi trường ngoài trời mà không sơn phủ bảo vệ, hoặc không sơn bù chống gỉ tại các vị trí mối hàn sau khi thi công, khiến vật liệu bị rỉ sét ăn mòn từ bên trong.

3. Dùng sai chủng loại loại thép: Đưa ống thép hàn vào các vị trí đòi hỏi áp suất siêu cao của hệ thống lò hơi hoặc dẫn hóa chất, dẫn đến kịch bản nứt vỡ dọc theo đường hàn thân ống dưới áp lực lớn.

4. Không tính toán tải trọng động: Chỉ tính toán tải trọng tĩnh mà bỏ qua hệ số an toàn cho các tác động bên ngoài như sức gió bão, độ rung lắc của máy phát điện xung quanh, gây nguy cơ sập đổ kết cấu phụ trợ.

Quy trình hướng dẫn cách chọn ống thép 76 đúng chuẩn kỹ thuật

Để đảm bảo chất lượng công trình đạt điểm tuyệt đối và tránh lãng phí vật tư, hãy áp dụng bộ checklist 5 bước từ các chuyên gia:

• [ ] Bước 1: Xác định rõ mục đích ứng dụng: Ống sẽ dùng làm kết cấu chịu tải cơ học hay dùng làm đường ống dẫn chất lỏng chịu áp suất?

• [ ] Bước 2: Tính toán chính xác tải trọng và áp lực: Xác định mức ứng lực nén hoặc áp suất bar tối đa của hệ thống để làm căn cứ chọn thông số kỹ thuật.

• [ ] Bước 3: Lựa chọn độ dày thành ống phù hợp: Chọn độ dày ly (ví dụ: 1.8mm, 2.5mm, 3.2mm...) tương thích với biên độ an toàn kỹ thuật của bản vẽ.

• [ ] Bước 4: Chọn chủng loại vật liệu theo môi trường: Ưu tiên ống mạ kẽm cho môi trường ẩm ướt ngoài trời, thép đen cho kết cấu khô ráo trong nhà, và inox cho môi trường hóa chất.

• [ ] Bước 5: Kiểm tra chứng chỉ chất lượng nhà máy: Chỉ chọn mua sản phẩm từ các thương hiệu uy tín, có đầy đủ giấy tờ CO/CQ chứng minh nguồn gốc xuất xứ và đạt các tiêu chuẩn quốc tế nghiêm ngặt.

Các lưu ý quan trọng khi thi công và bảo trì định kỳ

• Xử lý kỹ thuật tại các vị trí mối hàn: Sau khi thực hiện hàn liên kết ống thép mạ kẽm, lớp kẽm bề mặt sẽ bị phá hủy do nhiệt độ cao. Bắt buộc thợ thi công phải dùng bàn chải sắt đánh sạch sỉ hàn và phủ ngay 2-3 lớp sơn giàu kẽm chuyên dụng để bảo vệ.

• Bảo quản vật tư đúng quy trình kho bãi: Khi lưu trữ ống tại công trường, cần kê các thanh gỗ lót cách đất tối thiểu 15-20 cm, có bạt che mưa nắng và xếp nghiêng nhẹ để tránh nước mưa đọng lâu ngày trong lòng ống gây ố mốc.

• Lên kế hoạch bảo trì định kỳ: Đối với các kết cấu ngoài trời, cần tiến hành kiểm tra, sơn lại các điểm tiếp giáp, mối nối định kỳ 1-2 năm một lần nhằm kéo dài tuổi thọ công trình lên tối đa.

Câu hỏi thường gặp về ống thép phi 76

Kích thước đường kính ngoài chính xác của ống thép 76 là bao nhiêu?

Theo các tiêu chuẩn kỹ thuật quốc tế phổ biến, đường kính ngoài thực tế của dòng ống này là 76.1 mm. Tên gọi "Phi 76" là cách gọi tên thương mại được làm tròn số để thuận tiện cho việc giao dịch tại thị trường Việt Nam.

Sản phẩm này có loại mạ kẽm chống rỉ sét không?

Có. Dòng ống thép mạ kẽm phi 76 (bao gồm mạ kẽm điện phân và mạ kẽm nhúng nóng) là một trong những dòng sản phẩm chủ lực, chuyên dụng cho các hạng mục ngoài trời nhờ lớp kẽm bảo vệ chống oxy hóa vượt trội.

Ống thép phi 76 có thể ứng dụng làm cột chịu lực được không?

Hoàn toàn được. Với đặc tính cơ lý bền bỉ, sản phẩm rất thường xuyên được sử dụng làm cột chịu lực phụ cho các công trình dân dụng, cột chống giàn giáo xả sàn, hoặc hệ thống cột đỡ mái tôn nhà xưởng chịu lực trung bình.

Đường ống phi 76 có dùng để dẫn nước sinh hoạt được không?

Được. Tuy nhiên, để đảm bảo an toàn vệ sinh nguồn nước tuyệt đối và tránh hiện tượng đóng cặn rỉ sét bên trong lòng ống theo thời gian, bạn nên chọn chủng loại ống mạ kẽm nhúng nóng chất lượng cao hoặc ống inox 304.

Giá thành của dòng ống này hiện nay phụ thuộc vào những biến số nào?

Mức giá của sản phẩm không cố định mà biến động theo thị trường thép thế giới, đồng thời phụ thuộc trực tiếp vào: độ dày thành ống (càng dày giá càng cao), chủng loại vật liệu ứng dụng (inox > mạ kẽm > thép đen) và tổng khối lượng đặt hàng của doanh nghiệp.

Kết luận

Tóm lại, nếu dự án của doanh nghiệp đang tìm kiếm một dòng vật tư có khả năng chịu tải trọng trung bình tốt, biện pháp thi công dễ dàng, tính ứng dụng linh hoạt đa dạng từ kết cấu đến cơ điện và có một mức chi phí đầu tư vô cùng hợp lý, thì ống thép 76 chính là sự lựa chọn hoàn hảo nhất. Việc đầu tư đúng chủng loại vật liệu và thông số độ dày ly ngay từ khâu thiết kế không chỉ bảo vệ sự vững vững tuyệt đối cho công trình mà còn mang lại lợi ích kinh tế lâu dài cho chủ đầu tư.
