Van SCV Là Gì?

Van SCV là gì? Trong các hệ thống cấp nước đô thị, mạng lưới PCCC hay các nhà máy sản xuất công nghiệp quy mô lớn, sự ổn định của áp suất và lưu lượng là yếu tố then chốt quyết định hiệu suất vận hành. Tuy nhiên, tình trạng áp suất thay đổi đột ngột, dòng chảy không ổn định và nguy cơ hỏng hóc thiết bị do áp lực quá lớn thường xuyên là bài toán đau đầu của các kỹ sư vận hành. Vậy, làm thế nào để kiểm soát các biến số này một cách tự động, chính xác mà không cần sự can thiệp thủ công liên tục? Van SCV là gì và tại sao thiết bị này lại trở thành giải pháp ưu tiên hàng đầu trong các hệ thống đường ống hiện nay? Bài viết dưới đây sẽ giúp bạn giải mã chi tiết về thiết bị quan trọng này.

Vì Sao Van SCV Được Sử Dụng Ngày Càng Nhiều Trong Hệ Thống Đường Ống?

Trong môi trường vận hành thực tế, các hệ thống đường ống thường đối mặt với những thách thức nghiêm trọng. Khi máy bơm khởi động hoặc dừng đột ngột, hoặc khi nhu cầu tiêu thụ nước thay đổi liên tục, áp suất trong lòng ống sẽ biến thiên dữ dội.

• Rủi ro vận hành: Nếu không có thiết bị kiểm soát, các xung áp lực này sẽ phá hủy các mối nối, làm rò rỉ đường ống, thậm chí gây nổ ống (hiện tượng búa nước).

• Vấn đề đặt ra: Nhiều đơn vị vận hành đã tốn kém rất nhiều chi phí cho việc sửa chữa thiết bị hỏng hóc mà không nhận ra rằng, chỉ cần một thiết bị điều khiển tự động phù hợp, toàn bộ rủi ro này có thể được triệt tiêu.

Đó là lý do van SCV (System Control Valve hoặc Surge Control Valve) ra đời. Đây không đơn thuần là một chiếc van đóng mở, mà là một "bộ não" thủy lực giúp ổn định mọi thông số trong hệ thống. Việc lắp đặt van SCV đã trở thành tiêu chuẩn vàng giúp các kỹ sư tối ưu hóa độ an toàn và nâng cao hiệu suất làm việc cho cả hệ thống lâu dài.

Van SCV Là Gì?

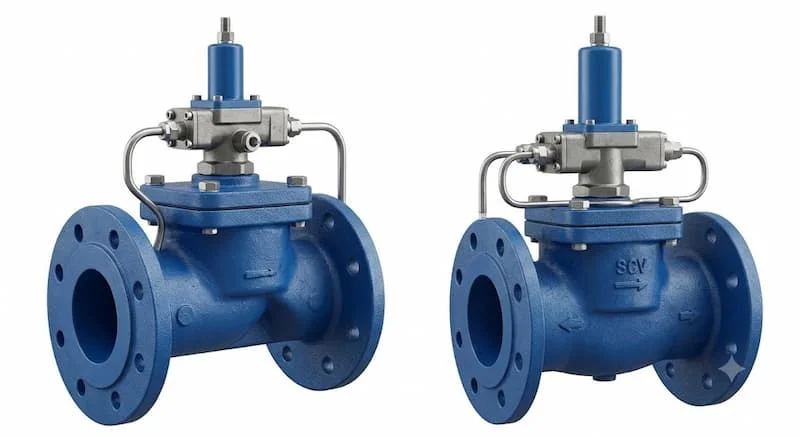

Van SCV là gì? SCV là thuật ngữ viết tắt trong kỹ thuật đường ống, tùy thuộc vào ứng dụng cụ thể mà nó có thể là System Control Valve (Van điều khiển hệ thống) hoặc Surge Control Valve (Van kiểm soát xung áp/búa nước). Về bản chất, đây là dòng van điều khiển thủy lực thông minh, được thiết kế chuyên biệt để kiểm soát chính xác áp suất, lưu lượng hoặc bảo vệ hệ thống trước các biến động bất thường mà không cần tới sự can thiệp của nguồn điện phức tạp.

Vai trò và đặc điểm nổi bật

• Điều chỉnh áp suất: Duy trì mức áp suất đầu ra hoặc đầu vào luôn nằm trong ngưỡng an toàn.

• Bảo vệ thiết bị: Hấp thụ các xung áp lực, ngăn chặn hiện tượng búa nước làm hư hại máy bơm và van chặn.

• Hoạt động tự động: Sử dụng chính áp lực của lưu chất để vận hành, đảm bảo tính bền bỉ và độ tin cậy cực cao trong môi trường công nghiệp khắc nghiệt.

Nguyên Lý Hoạt Động Của Van SCV

Cơ chế điều khiển của van SCV rất đặc biệt, nó dựa vào nguyên lý cân bằng áp suất giữa buồng điều khiển và dòng lưu chất chính thông qua bộ Pilot.

1. Phát hiện: Khi áp suất trong đường ống chính thay đổi, áp lực này được truyền qua ống tín hiệu đến bộ Pilot.

2. Truyền tín hiệu: Bộ Pilot – thành phần "nhạy cảm" nhất – sẽ so sánh áp suất này với lực lò xo cài đặt sẵn.

3. Thay đổi buồng điều khiển: Tùy vào sự chênh lệch áp suất, Pilot sẽ mở hoặc đóng đường dẫn, làm thay đổi áp lực bên trong buồng điều khiển (phía trên màng diaphragm).

4. Điều chỉnh: Màng diaphragm di chuyển, kéo theo đĩa van chính thay đổi độ mở, giúp điều tiết lưu lượng hoặc áp suất về trạng thái ổn định.

Cơ chế này diễn ra hoàn toàn tự động, đảm bảo hệ thống luôn trở về trạng thái vận hành tối ưu chỉ trong vài giây.

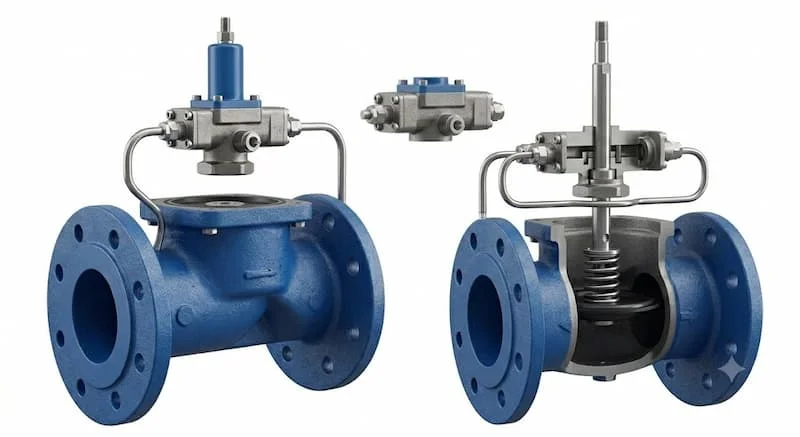

Cấu Tạo Của Van SCV

Để đáp ứng được khả năng điều khiển chính xác, van SCV có cấu tạo khá phức tạp với các thành phần chính:

• Thân van: Thường được đúc từ các vật liệu chịu lực cao như gang cầu, gang dẻo, thép hoặc inox, tùy thuộc vào môi trường hóa chất hay nước sạch.

• Màng điều khiển (Diaphragm): Được làm từ cao su EPDM hoặc NBR, đây là bộ phận chuyển động chính, đảm bảo tính kín khít và phản ứng linh hoạt.

• Bộ Pilot: Là "trái tim" điều khiển, giúp định nghĩa chức năng của van (giảm áp, duy trì áp hay chống va).

• Đường ống tín hiệu & Bộ lọc: Đóng vai trò truyền dẫn áp lực và ngăn chặn cặn bẩn xâm nhập làm kẹt bộ Pilot.

Các Loại Van SCV Phổ Biến

Tùy vào nhu cầu vận hành, van SCV được phân thành nhiều dòng chuyên dụng:

• Van SCV điều khiển áp suất: Duy trì mức áp suất không đổi trong hệ thống phân phối nước, bất kể lưu lượng tiêu thụ thay đổi ra sao.

• Van SCV giảm áp: Thường thấy trong các tòa nhà cao tầng, nhiệm vụ chính là hạ áp suất từ đường ống chính xuống mức an toàn cho các thiết bị phía sau.

• Van SCV duy trì áp: Đảm bảo áp suất đầu vào luôn ở mức tối thiểu để bảo vệ các trạm bơm, ngăn chặn tình trạng tụt áp.

• Van SCV chống va đập thủy lực: Đây là "vệ sĩ" cho các đường ống dẫn dài, chuyên hấp thụ các xung lực khi máy bơm dừng đột ngột.

Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn van, bạn cần chú ý các thông số kỹ thuật chuẩn:

• Kích thước (DN): Các dải kích thước thông dụng từ DN50 đến DN200 (hoặc lớn hơn tùy dự án).

• Áp suất làm việc: PN10, PN16, PN25, đảm bảo van chịu được áp lực tối đa của bơm.

• Nhiệt độ: 0°C đến 80°C (lưu ý gioăng cao su sẽ chịu nhiệt khác nhau).

• Kết nối: Kiểu mặt bích phổ biến, tuân thủ tiêu chuẩn JIS, BS, ANSI hoặc DIN để dễ dàng thay thế, bảo trì.

So Sánh Van SCV Và Van Giảm Áp Thông Thường

Sự khác biệt giữa van SCV và van giảm áp cơ bản nằm ở tính đa năng và độ chính xác:

• Khả năng điều khiển: Van SCV có độ nhạy và chính xác cao hơn nhờ hệ thống Pilot hiện đại.

• Tự động hóa: SCV vận hành hoàn toàn tự động dựa trên tín hiệu áp lực, giảm thiểu sự phụ thuộc vào con người.

• Đa chức năng: Một thân van SCV có thể tích hợp nhiều bộ Pilot để thực hiện đồng thời các chức năng bảo vệ khác nhau.

Dù giá thành cao hơn, nhưng van SCV mang lại giá trị vận hành ổn định, giúp giảm thiểu rủi ro bảo trì, tiết kiệm năng lượng và tăng tuổi thọ hệ thống lên đáng kể.

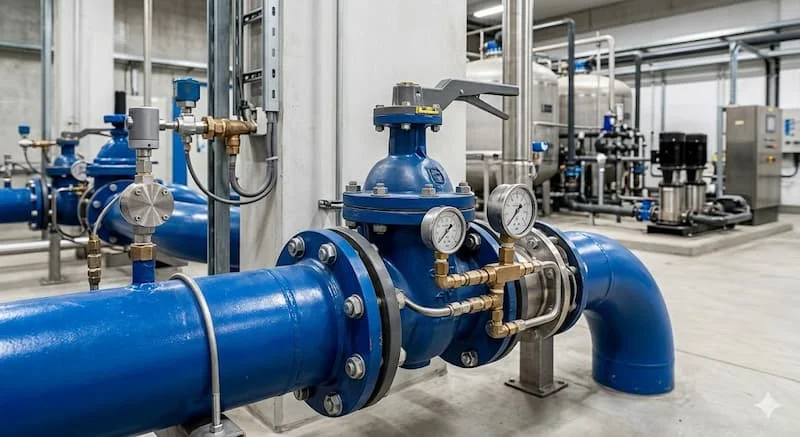

Ứng Dụng Thực Tế

Van SCV đóng vai trò thiết yếu trong nhiều lĩnh vực:

• Cấp nước đô thị: Kiểm soát áp lực trên mạng lưới phân phối, tránh hiện tượng vỡ ống khi áp lực bơm tăng cao.

• Hệ thống PCCC: Bảo vệ đường ống khỏi các xung áp lực cực lớn khi hệ thống chữa cháy kích hoạt.

• Hệ thống HVAC: Điều tiết nước trong các dàn Chiller, đảm bảo hiệu suất truyền nhiệt ổn định.

• Công nghiệp: Sử dụng trong các dây chuyền dẫn hóa chất, thực phẩm, năng lượng nơi yêu cầu độ chính xác cao.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Van SCV

• Chọn sai dải áp suất: Dẫn đến van không thể mở hết cỡ hoặc không thể đóng chặt.

• Chọn sai kích thước: Gây ra hiện tượng sụt áp (tổn thất áp lực) không cần thiết qua van.

• Không vệ sinh Pilot định kỳ: Đây là lỗi phổ biến làm kẹt van và sai lệch tín hiệu điều khiển.

• Bỏ qua vật liệu: Sử dụng vật liệu thân van không tương thích với lưu chất sẽ làm giảm tuổi thọ thiết bị.

Hướng Dẫn Cách Chọn Van SCV Phù Hợp

Để tối ưu hóa hiệu suất, hãy tuân thủ quy trình 5 bước:

1. Xác định mục đích (giảm áp, duy trì áp, hay chống va).

2. Đo lường áp suất cực đại và cực tiểu của hệ thống.

3. Tính toán lưu lượng cần qua van.

4. Lựa chọn kích thước DN khớp với đường ống.

5. Kiểm tra tiêu chuẩn kết nối mặt bích.

Checklist trước khi mua:

• ✓ Chức năng điều khiển phù hợp nhu cầu.

• ✓ Kích thước DN đúng với đường ống.

• ✓ Áp suất làm việc (PN) phù hợp.

• ✓ Vật liệu thân van chịu được lưu chất.

• ✓ Chứng từ CO-CQ đầy đủ từ nhà cung cấp uy tín.

FAQ: Câu Hỏi Thường Gặp Về Van SCV

Van SCV là gì (Viết tắt)?

Tùy ứng dụng, nó có thể là System Control Valve (van kiểm soát hệ thống) hoặc Surge Control Valve (van chống xung áp).

Van SCV có phải van giảm áp không?

SCV là dòng van điều khiển đa năng, giảm áp chỉ là một trong những chức năng chính mà nó thực hiện rất tốt.

Van SCV có cần nguồn điện không?

Không, hầu hết vận hành bằng áp lực thủy lực tự thân nên không cần điện năng.

Van SCV dùng cho nước sạch được không?

Rất phổ biến, đây là ứng dụng hàng đầu của dòng van này.

Bao lâu nên bảo trì van SCV?

Khuyến nghị từ 6–12 tháng/lần để vệ sinh bộ Pilot và màng điều khiển.

Kết Luận

Van SCV là thiết bị điều khiển tự động quan trọng, là chìa khóa để bảo vệ hệ thống đường ống khỏi các sự cố vận hành phức tạp. Hiểu rõ cấu tạo, nguyên lý hoạt động và tuân thủ quy trình lựa chọn sẽ giúp hệ thống của bạn vận hành ổn định, an toàn và tối ưu chi phí trong dài hạn.
