Ống thép phi 200 là gì?

Ống thép phi 200 là gì? Khi triển khai các dự án hạ tầng lớn hoặc các kết cấu chịu tải trọng cao, một trong những thách thức lớn nhất của kỹ sư là hiện tượng biến dạng vật liệu do vượt quá giới hạn bền. Việc sử dụng các kích cỡ ống thép nhỏ, không đáp ứng được module quán tính yêu cầu sẽ dẫn đến hậu quả nghiêm trọng: hệ thống khung giàn bị võng, nứt gãy mối nối, hoặc không chịu nổi áp lực xung kích của lưu chất. Điều này không chỉ làm gián đoạn vận hành mà còn đẩy chi phí khắc phục lên gấp nhiều lần so với ngân sách dự toán ban đầu.

Để giải quyết triệt để bài toán chịu lực siêu trọng này, ống thép 200 thường xuất hiện như một giải pháp bắt buộc tại các dự án quy mô lớn. Từ những bộ khung chịu lực của nhà thép tiền chế, hệ thống cột công nghiệp chịu nén đứng, cho đến mạng lưới đường ống dẫn lưu lượng lớn của các nhà máy thủy điện hay xử lý nước trung tâm, quy cách này đóng vai trò là xương sống chịu tải chính. Việc hiểu và lựa chọn đúng các thông số kỹ thuật đi kèm sẽ quyết định trực tiếp đến tuổi thọ và độ an toàn tuyệt đối của toàn bộ công trình.

Ống thép phi 200 là gì?

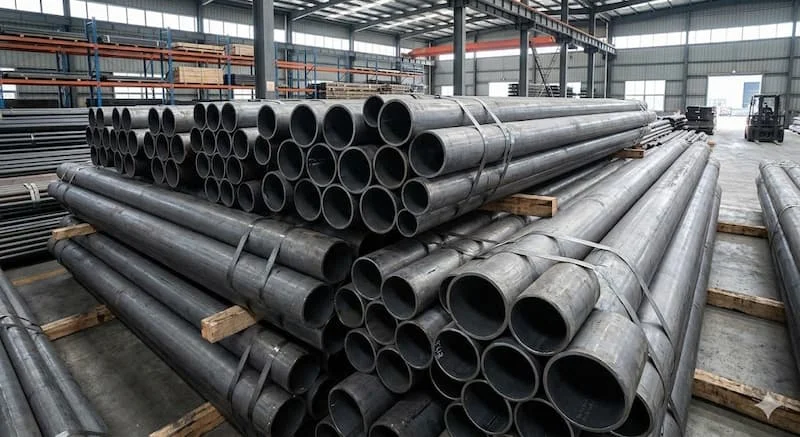

Định nghĩa: Ống thép phi 200 là loại ống thép tròn có đường kính ngoài khoảng 200 mm, chuyên dụng cho kết cấu tải trọng lớn, hệ thống công nghiệp nặng và các dự án hạ tầng kỹ thuật quy mô lớn.

Về quy chuẩn phân loại thương mại, đây là dòng ống thép hạng trung lớn. Trên thị trường xây dựng, tùy theo hệ tiêu chuẩn áp dụng của từng quốc gia, ống thép phi 200 thường tương đương với kích thước danh định DN200 (theo tiêu chuẩn châu Âu) hoặc kích thước 8 inch (theo tiêu chuẩn NPS của Mỹ). Sản phẩm được thiết kế để chịu đựng các ứng suất cơ học phức tạp và các môi trường lưu chất có áp suất vận hành cực cao.

Đường kính phi 200 có ý nghĩa gì trong kết cấu?

Trong tính toán cơ học kết cấu, ký hiệu "Phi"  đại diện cho đường kính ngoài thực tế của ống, và trị số 200 mm (chính xác theo tiêu chuẩn quốc tế là 219.1 mm) mang những ý nghĩa kỹ thuật vô cùng quan trọng. Thông số đường kính này ảnh hưởng trực tiếp đến ba chỉ số cốt lõi của hệ thống kỹ thuật:

• Tải trọng chịu lực: Đường kính lớn giúp mở rộng diện tích mặt cắt ngang và bán kính quán tính, từ đó nâng cao giới hạn chịu uốn và chịu nén dọc trục của thanh thép lên gấp nhiều lần.

• Lưu lượng dòng chảy: Diện tích lòng ống rộng cho phép vận chuyển khối lượng lưu chất khổng lồ trong một đơn vị thời gian, giảm thiểu hiện tượng tổn thất áp suất do ma sát thành ống.

• Độ bền kết cấu: Giúp phân bổ đều các ứng suất động (như sức gió, độ rung lắc của máy móc công nghiệp), đảm bảo công trình có hệ số an toàn cao trước các kịch bản cực đoan.

Phân loại ống thép phi 200 phổ biến trên thị trường

Nhằm đáp ứng các tiêu chuẩn khắt khe và đặc thù của từng phân khúc công nghiệp, quy cách phi 200 được đa dạng hóa bằng nhiều chủng loại vật liệu và công nghệ chế tạo:

Phân loại theo chủng loại vật liệu bảo vệ

• Thép đen: Dòng ống carbon nguyên bản, có chi phí tối ưu nhất, phù hợp cho các cấu kiện nằm trong nhà hoặc được sơn phủ chống gỉ thủ công.

• Thép mạ kẽm (Nhúng nóng): Được bọc lớp kẽm dày bảo vệ bằng dòng nhiệt cao, cho khả năng chống oxy hóa tuyệt vời, chuyên trị các hạng mục ngoài trời, môi trường ẩm ướt hoặc gần biển.

• Inox (Thép không gỉ 304/316): Phiên bản cao cấp nhất, kháng ăn mòn hóa chất và axit tuyệt đối, dùng trong các hệ thống đòi hỏi độ tinh khiết như nhà máy dược phẩm, thực phẩm, hóa dầu.

Phân loại theo phương pháp chế tạo chế tạo

• Ống thép hàn phi 200: Sản xuất từ thép tấm cuộn, hàn thẳng hoặc hàn xoắn. Ưu thế là giá thành cạnh tranh, đa dạng độ dày, thích hợp làm kết cấu xây dựng và ống dẫn áp lực vừa.

• Ống thép đúc phi 200: Được gia công từ phôi đặc bằng công nghệ ép đùn nóng, không có đường hàn dọc thân. Loại này có khả năng chịu áp suất thủy lực siêu cao, là lựa chọn bắt buộc cho đường ống dẫn dầu khí, khí gas áp lực lớn.

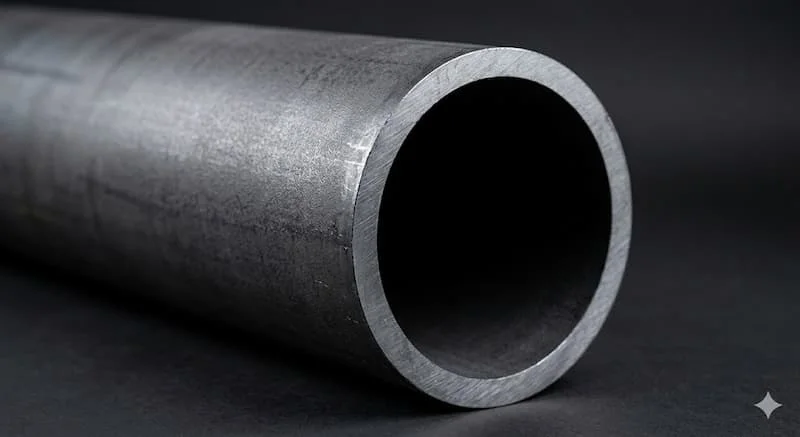

Thông số kỹ thuật tiêu chuẩn của ống thép phi 200

Khi thực hiện bóc tách khối lượng và kiểm soát chất lượng vật tư đầu vào, các kỹ sư cần đối chiếu dựa trên bảng thông số tiêu chuẩn quốc tế (ví dụ tiêu chuẩn ASTM A53/A106 hoặc tương đương):

• Đường kính ngoài thực tế (OD): 219.1 mm (Kích thước thương mại gọi làm tròn là phi 200 hoặc phi 219).

• Độ dày thành ống (Wall Thickness): Rất đa dạng, phân cấp theo các Schedule (SCH) phổ biến như SCH10, SCH40, SCH80... tương đương độ dày từ 3.8 mm đến hơn 12.7 mm.

• Chiều dài cây tiêu chuẩn: 6 mét hoặc 12 mét (đối với dòng ống hàn xoắn kích thước lớn).

• Trọng lượng (Bareme): Biến thiên tỷ lệ thuận với độ dày thành ống (ví dụ: ống SCH40 dày 8.18 mm có trọng lượng khoảng 42.55 kg/mét).

• Áp lực làm việc tối đa: Được tính toán dựa trên mác thép ứng dụng và độ dày ly, đảm bảo không bị nứt vỡ dưới các mức áp suất đỉnh của hệ thống bơm.

So sánh ống thép phi 200 với quy cách phi 168 và phi 219

Để thấy rõ sự khác biệt và tối ưu hóa chi phí khi chọn lựa vật tư, hãy cùng xem xét bảng so sánh kỹ thuật dưới đây:

Tại sao phi 200 là kích thước lý tưởng cho kết cấu lớn?

Lý do ống thép 200 trở thành tiêu chuẩn vàng cho các hệ thống kết cấu lớn nằm ở đặc tính vật lý của biên dạng hình học tròn đường kính lớn. Khi chịu lực nén dọc trục lớn (như cột nhà xưởng), tiết diện 200 mm giúp thanh thép có độ cứng cao và khả năng chống vặn xoắn tuyệt vời, ít bị biến dạng hay dồn ứng suất cục bộ so với các dòng thép hình chữ I hay chữ H có cùng khối lượng trên mét tới.

Hơn nữa, cấu trúc rỗng lòng giúp giảm đáng kể trọng lượng bản thân của toàn bộ khung giàn, từ đó làm giảm áp lực tải trọng truyền xuống hệ thống móng cọc phía dưới. Đây là giải pháp công nghệ then chốt giúp các chủ đầu tư cắt giảm hàng tỷ đồng chi phí làm móng trong các dự án xây dựng trên nền đất yếu nhưng vẫn đảm bảo tính bền vững hàng trăm năm.

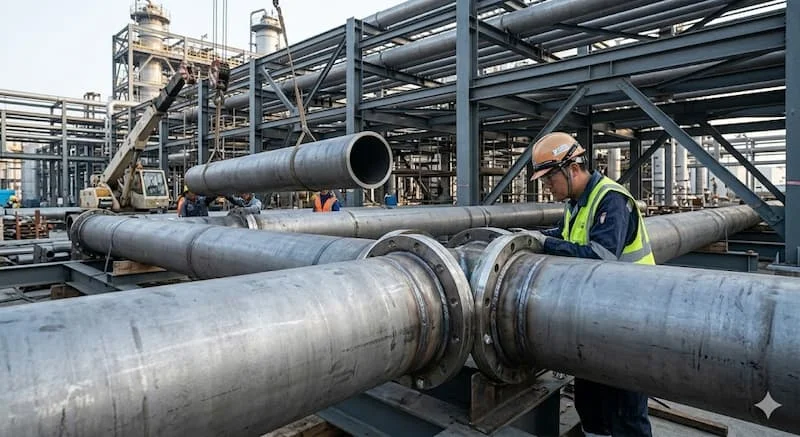

Ứng dụng thực tế của ống thép 200

Sản phẩm được ứng dụng rộng rãi và là thành phần không thể thay thế trong các lĩnh vực hạ tầng cốt lõi:

                  +-----------------------------------+
                  |     ỨNG DỤNG ỐNG THÉP PHI 200     |
                  +-----------------------------------+
                                    |
       +----------------------------+----------------------------+
       |                            |                            |
[Xây Dựng Kết Cấu]           [Hạ Tầng Thủy Lợi]           [Giao Thông - Công Cộng]
- Cột thép nhà tiền chế      - Trục cấp nước đô thị       - Trụ cầu, kết cấu vòm
- Khung chịu lực nhà xưởng   - Đường ống xả thải lớn      - Cột viễn thông, biển quảng cáo

• Kết cấu xây dựng: Làm hệ thống cột thép, chân trụ chịu lực chính cho các nhà xưởng công nghiệp quy mô lớn, nhà thép tiền chế nhiều tầng, và hệ thống giàn không gian của sân bay, sân vận động.

• Hệ thống đường ống dẫn: Làm đường ống trục chính dẫn nước sạch cho nhà máy cấp nước đô thị, hệ thống thu gom và xả thải công nghiệp, ống dẫn công nghệ trong các nhà máy lọc dầu.

• Giao thông và công trình công cộng: Làm cọc móng gia cố, trụ cầu tạm, kết cấu vòm của các công trình cầu đường, cột viễn thông tự đứng chống gió bão, và khung chân giàn khoan ngoài khơi.

Các sai lầm thường gặp khi lựa chọn vật liệu

Dù là vật liệu chịu tải cao cấp, công trình vẫn có nguy cơ gặp sự cố nghiêm trọng nếu chủ đầu tư mắc phải các lỗi chủ quan sau:

1. Chọn thiếu độ dày thành ống: Lựa chọn loại ống có độ dày thành quá mỏng (hàng thiếu ly) so với tính toán áp lực đỉnh nhằm giảm chi phí, dẫn đến nguy cơ móp méo, nứt vỡ ống dưới áp lực dòng chảy.

2. Dùng sai chủng loại vật liệu: Sử dụng ống thép đen tại các khu vực ngoài trời hoặc môi trường có độ ẩm cao mà không có lớp sơn bảo vệ phù hợp, khiến vật liệu bị gỉ sét, giảm mỏng thành ống nhanh chóng.

3. Không tính toán môi trường ăn mòn: Sử dụng ống mạ kẽm thông thường trong các nhà máy hóa chất hoặc vùng ngập mặn mà không nâng cấp lên dòng ống inox 316, khiến tuổi thọ công trình sụt giảm nghiêm trọng.

4. Bỏ qua hệ số tải trọng thực tế: Không tính đến các yếu tố tải trọng động như lực rung lắc của máy móc, xung lực của bão lũ, dẫn đến việc thiết kế hệ thống vừa vặn không có biên độ an toàn dự phòng.

Quy trình hướng dẫn lựa chọn ống thép 200 đạt chuẩn

Để chọn đúng quy cách sản phẩm, tối ưu chi phí và bảo đảm kỹ thuật tuyệt đối, hãy áp dụng bộ checklist 5 bước chuyên gia sau:

• [ ] Bước 1: Xác định chính xác tải trọng và áp suất làm việc: Hệ thống cần chịu lực nén bao nhiêu tấn hoặc áp lực dòng chảy bao nhiêu bar?

• [ ] Bước 2: Tính toán độ dày thành ống phù hợp: Lựa chọn tiêu chuẩn SCH40, SCH80 hay độ dày ly cụ thể theo bản vẽ thiết kế cơ khí.

• [ ] Bước 3: Chọn chủng loại vật liệu theo môi trường: Ưu tiên thép đen cho môi trường khô ráo, thép mạ kẽm nhúng nóng cho môi trường ngoài trời và inox cho môi trường hóa chất.

• [ ] Bước 4: Kiểm tra nghiêm ngặt tiêu chuẩn chế tạo: Yêu cầu hàng hóa phải đạt các tiêu chuẩn quốc tế uy tín như ASTM A53, API 5L, hoặc JIS G3454.

• [ ] Bước 5: Xác định uy tín nhà cung ứng: Kiểm tra đầy đủ hồ sơ chứng chỉ chất lượng CO/CQ từ nhà máy sản xuất, tránh mua hàng trôi nổi không rõ nguồn gốc.

Những lưu ý quan trọng khi thi công, vận chuyển và bảo quản

Do kích thước đường kính lớn và trọng lượng của mỗi cây thép phi 200 là rất nặng, quá trình thi công tại công trường cần tuân thủ nghiêm ngặt các quy tắc an toàn:

• Xử lý kỹ thuật mối hàn nối: Khi thực hiện hàn nối ống, nhiệt độ cao sẽ phá hủy lớp bảo vệ bề mặt. Bắt buộc thợ hàn phải vệ sinh sạch sỉ hàn và tiến hành sơn bù chống gỉ bằng sơn giàu kẽm chuyên dụng tại các vị trí đường hàn.

• Vận chuyển và bốc dỡ an toàn: Sử dụng các thiết bị cẩu nâng hạ chuyên dụng, có dây đai vải bảo vệ để tránh làm móp méo đầu ống hoặc làm trầy xước sâu vào lớp mạ kẽm của thân ống.

• Bảo quản đúng quy cách: Khi lưu kho bãi ngoài trời, cần kê lót ống cách đất tối thiểu 20 cm, tạo độ dốc nhẹ để tránh nước mưa đọng bên trong lòng ống gây ra hiện tượng oxy hóa cục bộ từ bên trong.

Câu hỏi thường gặp về ống thép 200

Ống thép phi 200 có kích thước đường kính ngoài chính xác là bao nhiêu mm?

Đường kính ngoài thực tế của dòng ống này theo tiêu chuẩn kỹ thuật quốc tế là 219.1 mm. Tên gọi "Phi 200" là cách gọi làm tròn thông dụng dựa theo kích thước danh nghĩa DN200 của hệ thống đường ống Việt Nam.

Sản phẩm này có thể làm cột trụ chịu tải cho nhà xưởng được không?

Đây là một trong những ứng dụng phổ biến và xuất sắc nhất của dòng ống này. Với đường kính lớn và độ cứng vững cao, sản phẩm chịu lực nén đứng cực tốt, giúp không gian nhà xưởng thông thoáng hơn so với việc đổ cột bê tông cốt thép truyền thống.

Có những loại độ dày phổ biến nào cho quy cách này?

Độ dày thành ống của sản phẩm rất linh hoạt, dao động phổ biến từ 3.96 mm đến hơn 12.7 mm tùy thuộc vào công nghệ chế tạo là ống hàn hay ống đúc, đáp ứng trọn vẹn từ các kết cấu dân dụng đến các đường ống công nghiệp nặng.

Kết luận

Nhìn một cách tổng thể, nếu dự án của doanh nghiệp đòi hỏi khả năng chịu tải trọng siêu nặng, yêu cầu độ ổn định kết cấu hình học cao trước các tác động ngoại lực mạnh và hướng đến độ bền vững lâu dài theo niên hạn công trình, thì ống thép 200 chính là sự lựa chọn vật tư đáng tin cậy nhất hiện nay. Việc lựa chọn đúng mác thép, độ dày ly và công nghệ chế tạo ngay từ bước lập dự án chính là chìa khóa giúp tối ưu hóa tổng mức đầu tư và bảo đảm an toàn tuyệt đối cho công trình.
