Ống thép phi 114 là gì?

Ống thép phi 114 là gì? Trong quá trình thiết kế và thi công các hệ thống kết cấu thép, khung chịu lực hay mạng lưới đường ống kỹ thuật, việc lựa chọn sai thông số hình học của vật liệu luôn là bài toán rủi ro lớn đối với các kỹ sư. Nếu chọn đường kính quá nhỏ so với áp lực thực tế, hệ thống sẽ rơi vào tình trạng thiếu tải, gây ra hiện tượng võng, biến dạng bề mặt và đe dọa trực tiếp đến tính an toàn của toàn bộ công trình. Ngược lại, việc lạm dụng các loại kích cỡ quá khổ không chỉ làm tăng chi phí vật tư một cách vô lý mà còn làm nặng thêm tải trọng bản thân của kết cấu chịu lực.

Trước bài toán hóc búa về việc cân bằng giữa hiệu năng chịu lực và bài toán kinh tế, ống thép 114 đã trở thành quy cách được ứng dụng phổ biến bậc nhất tại các công trình lớn nhỏ. Với tiết diện danh định tối ưu, dòng sản phẩm này mang lại khả năng phân phối lực đồng đều, chịu được moment uốn lớn nhưng vẫn giữ được trọng lượng lý tưởng. Việc thấu hiểu sâu sắc các đặc tính kỹ thuật của vật liệu sẽ giúp các chủ đầu tư đưa ra quyết định mua hàng chính xác nhất cho dự án của mình.

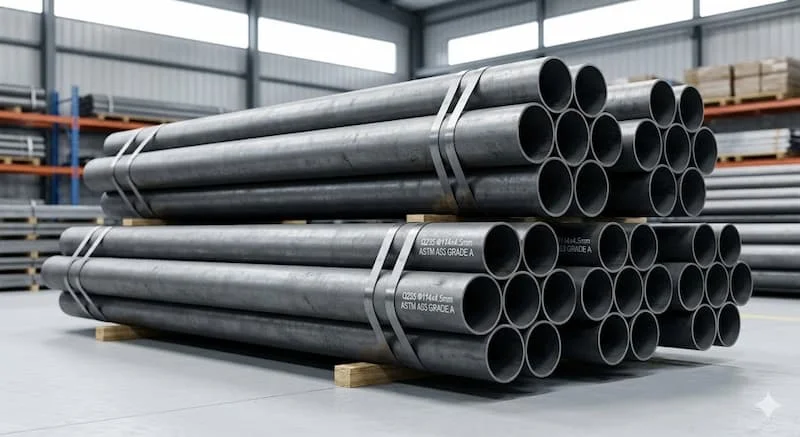

Ống thép phi 114 là gì?

Định nghĩa: Ống thép 114 là loại ống thép tròn có đường kính ngoài khoảng 114 mm, sử dụng rộng rãi trong xây dựng, cơ khí, kết cấu chịu lực và các hệ thống kỹ thuật tòa nhà.

Về mặt phân loại thương mại, sản phẩm này được xếp vào nhóm ống thép cỡ trung. Thuật ngữ “Phi” trong ngành thép Việt Nam được dùng để chỉ đường kính ngoài của ống. Đối với ống thép 114, trị số 114 chính là kích thước biểu thị đường kính ngoài xấp xỉ 114.3 mm theo các tiêu chuẩn kỹ thuật quốc tế. Trên thị trường, dòng ống này thường tương ứng với kích thước định danh DN100 (tiêu chuẩn châu Âu) hoặc 4 inch (tiêu chuẩn Mỹ).

Kích thước phi 114 có ý nghĩa gì trong kỹ thuật?

Bản chất hình học của một đường ống tròn quyết định trực tiếp đến hai yếu tố sống còn của một hệ thống công trình: khả năng chịu moment tải trọng và lưu lượng dòng chảy bên trong.

• Về mặt kết cấu: Đường kính ngoài 114 mm tạo ra một mô-men quán tính lớn, giúp thanh thép có khả năng chống lại các lực vặn xoắn và lực nén dọc trục cực tốt. Điều này giải thích tại sao kết cấu khung giàn dầm thép luôn ưu tiên quy cách này.

• Về mặt thủy lực: Với đường kính trong lòng ống rộng rãi (tùy thuộc vào độ dày thành ống), kích thước này cho phép các dòng lưu chất lưu thông với lưu lượng lớn, áp suất tổn thất dọc đường ống thấp, tối ưu hóa công suất vận hành của các hệ thống bơm tăng áp.

Ống thép 114 có những loại nào?

Để phục vụ cho các môi trường và tính chất công việc khác biệt, quy cách phi 114 được sản xuất đa dạng dưới nhiều hình thức vật liệu và công nghệ chế tạo:

Phân loại theo chủng loại vật liệu

• Thép đen: Là dòng ống thép carbon cơ bản, bề mặt phủ lớp oxit màu xanh đen đặc trưng. Loại này có giá thành rẻ nhất nhưng cần sơn chống gỉ nếu dùng ngoài trời.

• Thép mạ kẽm: Được phủ một lớp kẽm bảo vệ (mạ điện phân hoặc nhúng nóng) giúp kháng oxy hóa vượt trội, chống chọi tốt với thời tiết mưa nắng.

• Inox (Thép không gỉ): Thường là inox 304 hoặc 316, chuyên dùng cho các hệ thống yêu cầu độ sạch cao (thực phẩm, dược phẩm) hoặc môi trường hóa chất, nước biển ăn mòn mạnh.

Phân loại theo công nghệ sản xuất

• Ống thép hàn phi 114: Được tạo hình từ thép tấm cuộn và hàn dọc theo thân ống. Ưu điểm là giá thành hợp lý, độ chính xác về độ dày thành ống cao, thích hợp cho các ứng dụng kết cấu thông thường và đường ống áp lực thấp.

• Ống thép đúc phi 114: Chế tạo bằng phương pháp ép đùn từ phôi thép đặc ở nhiệt độ cao. Do không có mối hàn, ống đúc sở hữu khả năng chịu áp lực cực cao và độ đồng nhất vật liệu tuyệt đối, chuyên dùng cho hệ thống dẫn dầu, khí gas, nồi hơi.

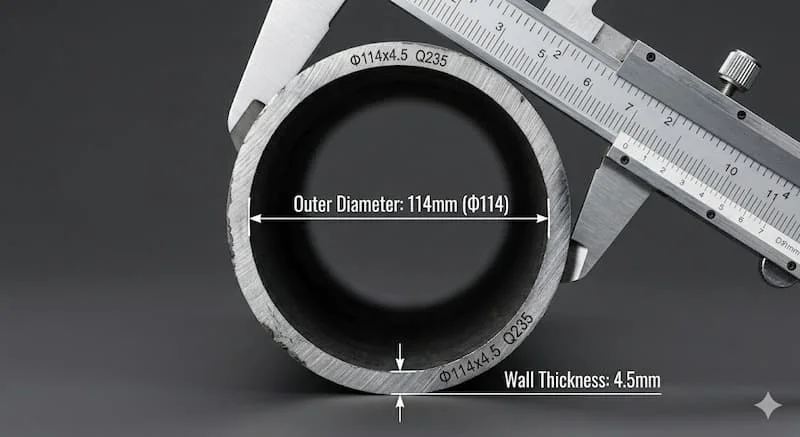

Thông số kỹ thuật của ống thép 114

Khi tiến hành nghiệm thu vật tư hoặc bóc tách khối lượng bản vẽ kỹ thuật, các kỹ sư cần đối chiếu nghiêm ngặt dựa trên các dải thông số tiêu chuẩn sau:

• Đường kính ngoài thực tế (OD): 114.3 mm.

• Độ dày thành ống (Wall Thickness): Dao động phổ biến từ 2.0 mm đến 6.0 mm (hoặc thiết kế theo các Schedule tiêu chuẩn như SCH10, SCH40, SCH80).

• Chiều dài tiêu chuẩn: 6 mét/cây (có thể cắt theo yêu cầu với các đơn hàng đặc thù).

• Tiêu chuẩn chất lượng áp dụng: ASTM A53, ASTM A106 (Mỹ), JIS G3444, JIS G3454 (Nhật Bản), hoặc BS 1387:1985 (Anh).

• Áp lực làm việc và Trọng lượng: Phụ thuộc hoàn toàn vào độ dày ly của ống. Độ mạ kẽm hoặc độ dày thành ống càng cao thì trọng lượng (kg/m) và giới hạn áp lực phá hủy (bar) càng lớn.

So sánh ống thép 114 với quy cách phi 90 và phi 140

Để hiểu rõ tại sao kích cỡ này được gọi là "giải pháp vàng" đa dụng, hãy cùng phân tích bảng so sánh kỹ thuật dưới đây:

Tại sao ống thép 114 lại được ứng dụng rộng rãi?

Không phải ngẫu nhiên mà kích thước DN100 này luôn nằm trong danh mục vật tư tiêu thụ mạnh nhất tại các đại lý sắt thép. Sự thành công của vật liệu đến từ cấu trúc hình học tối ưu:

• Khả năng chịu tải hoàn hảo: Bản thân biên dạng tròn phi 114 cho phép nó triệt tiêu các lực tác động đa hướng cực tốt, giúp hệ thống khung giàn luôn đứng vững trước sức gió hoặc rung lắc cơ học.

• Dễ dàng gia công và lắp đặt: Kích thước này rất tương thích với các loại phụ kiện có sẵn trên thị trường như mặt bích, co ren, tê chia ngả, giúp giảm thời gian hàn cắt tại công trường.

• Bài toán kinh tế tối ưu: So với việc phải nâng cấp lên phi 140 đắt đỏ, sử dụng ống thép 114 kết hợp với việc tính toán độ dày ly hợp lý sẽ giúp chủ đầu tư cắt giảm từ 20% - 35% chi phí vật tư mà vẫn đảm bảo hệ số an toàn cho công trình.

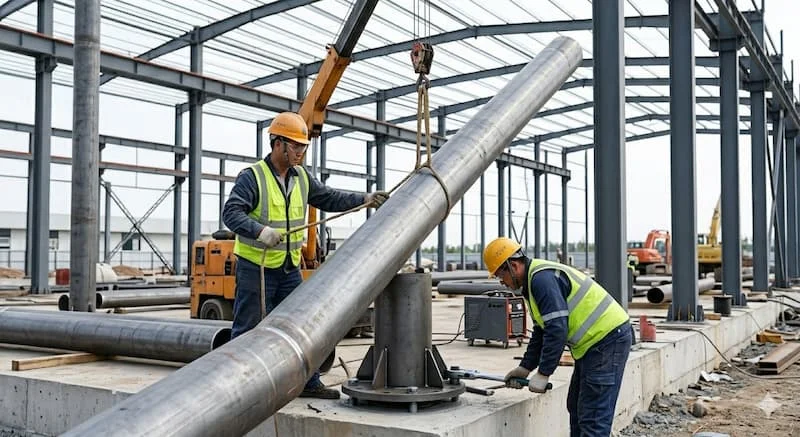

Ứng dụng thực tế của ống thép 114 trong đời sống

Sản phẩm này đóng vai trò là xương sống kết cấu cho vô vàn hạng mục công trình hiện đại:

+-----------------------------------------------------------------------+
|                     ỨNG DỤNG THỰC TẾ ỐNG PHI 114                      |
|                                                                       |
|  [Kết cấu xây dựng] -------> Trụ đỡ nhà xe, khung kèo thép tiền chế  |
|  [Hệ thống cơ điện] ------> Trục ống chính PCCC tòa nhà, ống dẫn nước |
|  [Cơ khí hạ tầng] --------> Hệ thống lan can cầu đường, cột hàng rào |
+-----------------------------------------------------------------------+

• Xây dựng dân dụng và công nghiệp: Làm cột trụ đỡ cho các nhà xe, mái đón, kết cấu nhà thép tiền chế, khung giàn giáo chịu lực cao và hệ thống cột đèn chiếu sáng đô thị.

• Hệ thống đường ống công nghiệp: Làm đường ống trục chính trong hệ thống phòng cháy chữa cháy (PCCC) của các tòa nhà cao tầng, đường ống dẫn nước thải công nghiệp, hoặc ống luồn bảo vệ cáp điện ngầm áp cao.

• Ứng dụng phụ trợ: Làm lan can bảo vệ hành lang giao thông, rào chắn bảo vệ, trụ quảng cáo ngoài trời và hệ thống boong tàu biển.

Những sai lầm nghiêm trọng khi chọn mua ống thép phi 114

Dù là một quy cách đa năng, công trình của bạn vẫn có nguy cơ đối mặt với sự cố nếu phạm phải các lỗi sơ đẳng sau:

1. Chọn sai độ dày thành ống: Mua ống quá mỏng (dưới 2mm) cho các kết cấu chịu lực chính ngoài trời chỉ để tiết kiệm chi phí. Hậu quả là kết cấu có thể bị móp méo khi gặp giông bão.

2. Không tính toán tải trọng làm việc: Chọn mua theo cảm tính mà không thông qua bảng bóc tách của kỹ sư cơ kết cấu, dẫn đến việc lãng phí hoặc thiếu hụt khả năng chịu tải.

3. Chọn sai chủng loại thép: Sử dụng ống thép đen trần tại các khu vực ven biển hoặc môi trường hóa chất nồng độ cao mà không có biện pháp sơn phủ bảo vệ, khiến ống bị rỉ sét ăn mòn hoàn toàn chỉ sau vài năm.

4. Bỏ qua nguồn gốc xuất xứ: Mua hàng trôi nổi không có dập nổi thương hiệu, độ dày thực tế bị hao hụt so với thông số danh định (hàng thiếu ly).

Hướng dẫn cách chọn ống thép phi 114 chuẩn xác cho dự án

Để quá trình mua sắm vật tư diễn ra thuận lợi, đạt chuẩn chất lượng cao nhất, bộ phận thu mua nên áp dụng quy trình kiểm checklist 5 bước sau:

• [ ] Bước 1: Xác định rõ mục đích sử dụng: Ống dùng để làm kết cấu chịu lực cơ học hay dùng để dẫn chất lỏng, hóa chất?

• [ ] Bước 2: Tính toán áp lực và tải trọng: Nhờ bộ phận kỹ thuật đưa ra thông số độ dày thành ống tối thiểu (ví dụ: cần ống dày 3.2mm hay 4.0mm).

• [ ] Bước 3: Quyết định chủng loại vật liệu: Chọn thép đen cho môi trường khô ráo, thép mạ kẽm cho ứng dụng ngoài trời và inox cho môi trường đặc biệt khắc nghiệt.

• [ ] Bước 4: Lựa chọn công nghệ chế tạo: Ưu tiên chọn ống hàn để tiết kiệm chi phí cho các kết cấu thông thường; chỉ chọn ống đúc khi lắp đặt hệ thống áp lực cao nguy hiểm.

• [ ] Bước 5: Kiểm tra tiêu chuẩn và CO/CQ: Đảm bảo sản phẩm có đầy đủ giấy tờ chứng nhận từ các nhà máy lớn, có in phun thông số rõ ràng dọc thân ống.

Các lưu ý kỹ thuật khi thi công và bảo trì

Trong suốt quá trình lắp đặt tại công trường, cần tuân thủ nghiêm ngặt các nguyên tắc sau để kéo dài tuổi thọ vật liệu:

• Xử lý kỹ các mối hàn: Quá trình hàn nhiệt sẽ phá hủy lớp xi mạ bảo vệ bề mặt thép. Do đó, sau khi hàn xong, bắt buộc phải mài sạch sỉ hàn và sơn phủ lại bằng sơn giàu kẽm hoặc sơn chống gỉ chuyên dụng.

• Kiểm tra độ kín khít: Đối với ống dẫn lưu chất, phải tiến hành thử áp lực nước toàn hệ thống trước khi đưa vào vận hành chính thức để phát hiện sớm các lỗ mọt hàn.

• Lên kế hoạch bảo trì định kỳ: Đối với ống thép đen, cần thực hiện cạo rỉ và sơn lại bề mặt chu kỳ 2 - 3 năm một lần để ngăn chặn quá trình oxy hóa lan rộng.

Câu hỏi thường gặp về ống thép 114

Ống thép phi 114 có đường kính ngoài chính xác là bao nhiêu mm?

Đường kính ngoài thực tế của dòng ống này tuân theo tiêu chuẩn quốc tế là 114.3 mm. Trị số 114 là cách gọi làm tròn số thông dụng trong giao dịch thương mại tại thị trường Việt Nam.

Sản phẩm này có bao nhiêu loại độ dày thành ống?

Tùy thuộc vào phôi thép và công nghệ của từng nhà máy sản xuất, độ dày thành ống của phi 114 rất đa dạng, phổ biến nhất là từ 2.0 mm đến 6.0 mm. Đối với các dòng ống đúc chịu áp lực siêu cao, độ dày có thể lên tới hơn 10 mm.

Có nên sử dụng dòng ống này để làm cột trụ ngoài trời không?

Quy cách phi 114 cực kỳ lý tưởng để làm cột trụ ngoài trời nhờ khả năng chịu lực nén đỉnh tốt và diện tích chắn gió thấp. Tuy nhiên, khuyến khích bạn nên sử dụng phiên bản mạ kẽm nhúng nóng hoặc inox để đảm bảo bề mặt không bị hoen ố bởi thời tiết.

Kết luận

Nhìn chung, nếu dự án của bạn đang tìm kiếm một quy cách vật liệu vừa đảm bảo khả năng chịu tải trọng từ vừa đến lớn, kết cấu hình học có độ ổn định cao, dễ dàng thi công lắp đặt mà lại có giá thành cực kỳ cạnh tranh thì ống thép phi 114 chính là sự lựa chọn tối ưu nhất hiện nay. Đầu tư đúng chủng loại và độ dày ngay từ ban đầu là chìa khóa giúp nâng cao tuổi thọ công trình của bạn bền bỉ cùng thời gian.

Hãy theo dõi honto.vn để nhận thêm thông tin về ống thép phi 114!
