Ống và phụ kiện inox là gì?

Ống và phụ kiện inox là gì? Trong thiết kế và thi công hệ thống đường ống cơ điện, vật tư không gỉ luôn được ưu tiên nhờ độ bền cơ lý vượt trội. Tuy nhiên, việc thiếu kinh nghiệm kiểm soát thông số đầu vào khi chọn mua ống và phụ kiện inox thường đẩy các nhà thầu vào bài toán lãng phí ngân sách nghiêm trọng. Sai lầm phổ biến nhất là sự bất đồng bộ giữa các chi tiết nối gây ra hiện tượng sai ren hoặc chịu sai áp lực thiết kế của dòng lưu chất.

Hậu quả trực tiếp là hiện tượng rò rỉ lưu chất tại các điểm mù kết nối, kích hoạt chuỗi phản ứng dây chuyền làm sụt áp và hỏng hệ thống vận hành đột xuất. Khi xảy ra sự cố, doanh nghiệp không chỉ đối mặt với nguy cơ ô nhiễm môi trường, thất thoát nguyên liệu mà còn phải chi trả những khoản sửa chữa tốn kém, tháo dỡ và thay mới vật tư vô cùng phức tạp. Chính vì vậy, việc thấu hiểu kỹ thuật và lựa chọn đồng bộ ống và phụ kiện inox ngay từ bước lập bản vẽ là yếu tố quyết định đến độ bền toàn hệ thống và tối ưu hóa chi phí dài hạn cho công trình.

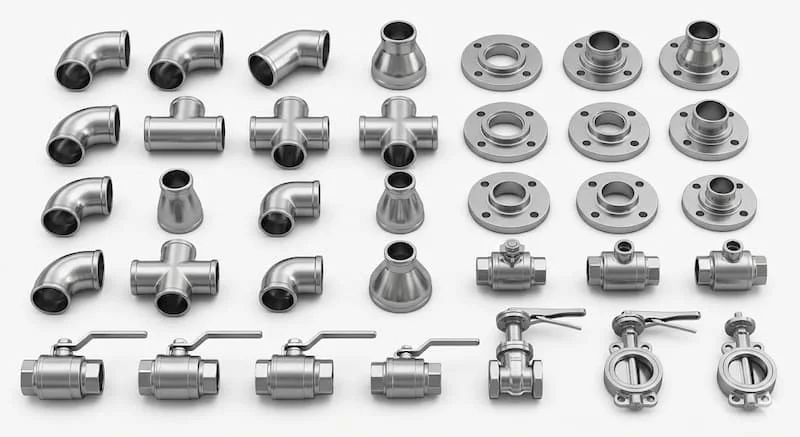

Ống và phụ kiện inox là gì?

Định nghĩa ngắn: Ống và phụ kiện inox là tập hợp các loại ống thép không gỉ cùng phụ kiện kết nối như co, tê, cút, van, mặt bích… dùng trong hệ thống dẫn chất lỏng, khí và công nghiệp.

Về mặt cấu trúc kỹ thuật, hệ thống đồng bộ này được chế tạo từ các phôi thép không gỉ tinh khiết (mác thép Austenitic hoặc Ferritic). Các cấu kiện liên kết được thiết kế để chịu đựng các phản ứng lý hóa mạnh mẽ của môi chất vận hành. Việc phân phối và ứng dụng một giải pháp đồng bộ từ đường ống cho đến các khớp chuyển đổi giúp triệt tiêu hiện tượng ăn mòn galvanic, thiết lập một mạch lưu thông khép kín, bền bỉ và an toàn tuyệt đối.

Vai trò của phụ kiện trong hệ thống ống inox

Một tuyến đường ống dẫn công nghiệp không thể vận hành ổn định nếu thiếu đi mạng lưới phụ kiện liên kết chuyên dụng. Chúng đóng vai trò là mắt xích giải quyết các bài toán hình học và động lực học dòng chảy:

• Kết nối vật lý bền vững: Tạo mối liên kết cơ học hoặc liên kết hàn nhiệt kín khít, nối liền các đoạn ống đơn lẻ thành một tuyến dẫn dài vô hạn.

• Chuyển hướng dòng lưu chất: Các loại co, cút giúp bo cua đường đi của dòng chảy theo không gian thực tế của nhà xưởng.

• Phân nhánh tuyến dẫn: Các cấu kiện chữ T, chữ Y (tê đều, tê thu) chịu trách nhiệm phân chia một dòng môi chất chính thành nhiều nhánh nhỏ cấp vào các thiết bị đầu cuối.

• Điều tiết và kiểm soát dòng áp lực: Hệ thống van cửa, van bi, van một chiều tích hợp giúp công nhân vận hành dễ dàng đóng mở, cô lập phân khu hoặc điều chỉnh lưu lượng dòng chảy.

• Tối ưu hóa công tác bảo trì: Cho phép tháo rời nhanh chóng từng phân đoạn đường ống thông qua khớp nối rắc co, clamp hoặc mặt bích để súc rửa và thay thế định kỳ mà không cần phá hủy cấu trúc hàn cố định.

Các loại ống inox phổ biến trên thị trường

Tùy thuộc vào yêu cầu của từng ngành công nghiệp, dòng sản phẩm ống thép không gỉ được chia thành nhiều quy cách và biên dạng cấu trúc:

• Ống tròn inox: Dòng sản phẩm phổ thông, sở hữu khả năng chịu áp suất thủy lực đồng đều nhất tại mọi vị trí trên vách ống.

• Ống vi sinh: Chế tạo từ mác thép tinh khiết cao, lòng trong được đánh bóng điện hóa gương siêu mịn, chuyên dùng cho ngành dược phẩm, thực phẩm, sữa.

• Ống công nghiệp: Có độ dày vách lớn, chịu áp lực nén và ứng suất kéo cực cao, bề mặt thường ở dạng thô mờ (No.1/2B).

• Ống đúc (Seamless Pipe): Chế tạo từ phôi đặc kéo rỗng, không có đường hàn, chịu được áp suất cực đại mà không lo bị nứt vách.

• Ống hàn (Welded Pipe): Cuộn từ lá thép và hàn dọc thân công nghệ cao, giá thành tối ưu và độ đồng đều vách ly xuất sắc.

• Ống hộp (Vuông/Chữ nhật): Chuyên dụng cho các kết cấu chịu lực cơ khí, giàn treo đỡ ống, lan can và khung máy công nghiệp.

Các loại phụ kiện inox thông dụng trong cơ điện

Để hoàn thiện một sơ đồ công nghệ đường ống, các kỹ sư cần phối hợp linh hoạt danh mục phụ kiện đa dạng:

• Co inox (Elbow): Phụ kiện chuyển hướng dòng chảy, phổ biến nhất là dòng co $90^\circ$ hàn đối đầu hoặc nối ren.

• Tê inox (Tee): Khớp nối ba ngả giúp trích xuất dòng lưu chất sang một tuyến phụ.

• Côn thu / Bầu giảm (Reducer): Phụ kiện thay đổi đường kính trong của ống, giúp tăng hoặc giảm vận tốc và áp suất dòng chảy (gồm loại đồng tâm và lệch tâm).

• Mặt bích inox (Flange): Đĩa thép kết nối ống bằng bu-lông, đệm gioăng làm kín, chuyên dùng cho các đường ống kích thước lớn và chịu áp cao.

• Rắc co (Union): Khớp nối ren ba thành phần, cho phép tháo rời hai đoạn ống cố định một cách cực kỳ nhanh chóng.

• Van inox (Valves): Các dòng van bi, van bướm, van cầu chịu trách nhiệm kiểm soát đóng cắt an toàn cho hệ thống.

• Nắp bịt / Chén hàn (Cap): Phụ kiện hàn hoặc ren kín phần cuối cùng của đường ống để dừng dòng chảy.

• Khớp nối Clamp: Phụ kiện nối nhanh gồm hai đầu ống loe, vòng đệm gioăng và cùm kẹp, cực kỳ phổ biến trong các tuyến ống vi sinh.

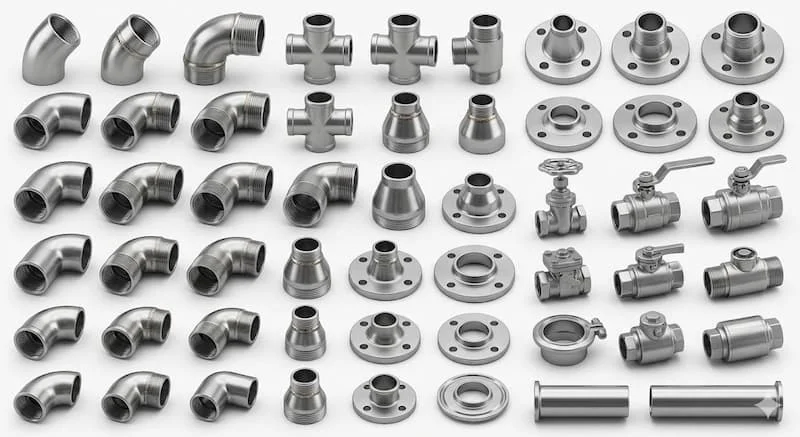

Thông số kỹ thuật cần biết khi thiết kế đường ống

Việc đọc hiểu chính xác các đại lượng đo lường kỹ thuật là bắt buộc để tránh hiện tượng đặt mua sai lệch quy cách vật tư:

• DN (Nominal Diameter): Đường kính danh nghĩa của ống theo tiêu chuẩn châu Âu (ví dụ: DN15, DN20, DN50), đây không phải là đường kính ngoài thực tế.

• Phi ($\Phi$ - mm): Đường kính ngoài thực tế của ống.

• SCH (Schedule): Chỉ số biểu thị độ dày thành ống (ví dụ: SCH10, SCH40, SCH80). Chỉ số SCH càng lớn thì vách ống càng dày và chịu áp lực càng cao.

• Áp suất định mức (PN): Giới hạn tải áp suất thủy lực an toàn liên tục của cấu kiện ở nhiệt độ tiêu chuẩn (ví dụ: PN10, PN16, PN25).

• Tiêu chuẩn sản xuất: Các bộ quy chuẩn quốc tế khắt khe như ASTM (Mỹ), DIN (Đức), JIS (Nhật Bản) quy định nghiêm ngặt về dung sai hình học và thành phần hóa học.

• Kiểu kết nối: Hệ ren (NPT, BSPT) hoặc hệ hàn (hàn đối đầu Butt-weld, hàn bọc socket).

Vì sao phải chọn đồng bộ ống và phụ kiện inox?

Tính đồng bộ của hệ thống đường ống không chỉ là yêu cầu thẩm mỹ mà là nguyên lý kỹ thuật cốt lõi để bảo vệ dòng vốn đầu tư:

• Tránh hiện tượng lệch tiêu chuẩn hình học: Nếu mua ống theo tiêu chuẩn ASTM (hệ inch) nhưng lại chọn phụ kiện theo tiêu chuẩn DIN (hệ mét), các đầu nối sẽ bị vênh lệch, không thể hàn phẳng hoặc vặn khít ren.

• Triệt tiêu hoàn toàn nguy cơ rò rỉ: Sự đồng nhất về biên dạng ren và dung sai vách ly giúp các khớp kết nối đạt độ kín khít tuyệt đối khi siết lực, ngăn chặn lưu chất thấm thấu ra ngoài.

• Đảm bảo tuổi thọ vật liệu đồng đều: Chọn ống và phụ kiện cùng một mác thép giúp toàn hệ thống có cùng một khả năng chống ăn mòn hóa học, không xảy ra hiện tượng ăn mòn cục bộ tại điểm nối.

• Dễ dàng thực hiện bảo trì, sửa chữa: Một hệ thống đồng bộ chuẩn hóa giúp kỹ sư dễ dàng tìm kiếm cấu kiện thay thế tương thích trong các đợt bảo dưỡng định kỳ, rút ngắn thời gian dừng máy của nhà máy.

• Bảo đảm an toàn vận hành đỉnh cao: Giúp hệ thống chịu đựng tốt các hiện tượng búa nước (water hammer) hoặc sự thay đổi áp suất đột ngột mà không bị bục vỡ mạch liên kết.

So sánh inox 201, 304, 316 cho hệ thống đường ống

Bảng đối chiếu dưới đây làm rõ năng lực kỹ thuật của từng mác thép để chủ đầu tư đưa ra quyết định mua sắm tối ưu:

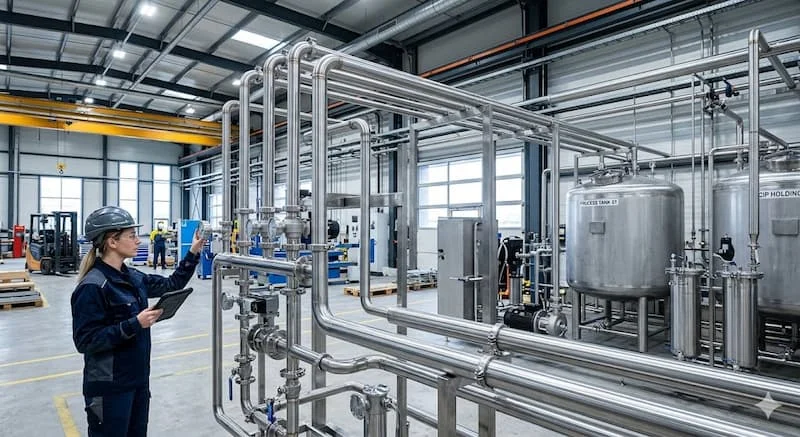

Ứng dụng thực tế của ống và phụ kiện inox

Nhờ độ bền cơ học cao và dải thông số kỹ thuật đa dạng, giải pháp vật liệu này là mạch máu cơ điện trong nhiều lĩnh vực:

• Hệ thống cấp thoát nước và xử lý nước thải: Tuyến ống dẫn nước sạch đô thị, hệ thống lọc nước tinh khiết RO, đường ống gom và xử lý nước thải chứa hóa chất công nghiệp.

• Đường dẫn hơi nóng (Steam) và khí nén: Hệ thống nồi hơi, lò hơi áp lực cao trong các nhà máy dệt nhuộm, may mặc, nơi nhiệt độ và áp suất làm việc luôn ở mức lớn.

• Công nghiệp thực phẩm, bia, sữa: Toàn bộ hệ thống bồn chứa và đường ống luân chuyển nguyên liệu lỏng tiếp xúc trực tiếp với sản phẩm người tiêu dùng.

• Ngành dược phẩm và hóa chất: Tuyến ống vận chuyển dung môi, nước cất pha tiêm vô trùng, các dòng hóa chất có tính xâm thực bề mặt cao.

Khi nào công trình của bạn bắt buộc phải dùng hệ thống inox?

Chủ đầu tư và đơn vị tư vấn thiết kế cần đưa dòng sản phẩm này vào danh mục chỉ định thầu bắt buộc khi:

1. Hệ thống lắp đặt trong môi trường độ ẩm cao hoặc ngoài trời: Khu vực chịu ảnh hưởng của thời tiết mưa gió liên tục, sương muối hoặc khí thải nhà xưởng.

2. Dòng lưu chất vận hành có tính chất ăn mòn: Đường dẫn hóa chất, dung dịch tẩy rửa, nước có độ mặn hoặc tính axit nhẹ.

3. Yêu cầu kiểm soát độ sạch tuyệt đối của dòng chảy: Ngăn chặn hiện tượng thôi nhiễm ion kim loại, rỉ sét hòa tan vào dòng nước tinh khiết hoặc thực phẩm.

4. Tuyến dẫn làm việc dưới điều kiện nhiệt độ và áp suất cao liên tục: Hệ thống sấy, dẫn hơi bão hòa nhiệt độ lớn.

Các sai lầm thường gặp khi mua và phối trộn vật tư

Sự cố hệ thống đường ống phần lớn bắt nguồn từ những lỗi chủ quan trong khâu chọn lọc vật tư ban đầu:

• Chọn sai biên dạng ren hoặc bước ren: Phối trộn giữa phụ kiện ren tiêu chuẩn NPT (ren côn Mỹ) với ống ren tiêu chuẩn BSPT (ren côn Anh), khiến mối nối bị kẹt ren, không thể vặn kín và gây rò rỉ áp lực.

• Tính toán sai mức áp lực định mức của phụ kiện: Mua ống dày đạt chuẩn SCH40 chịu áp lực lớn nhưng lại chọn các dòng phụ kiện ren mỏng (dòng ren áp lực thấp 150lbs), dẫn đến nứt rách phụ kiện khi tét áp hệ thống.

• Phối trộn sai lệch vật liệu mác inox: Lắp lẫn phụ kiện inox 201 vào hệ thống ống inox 304 ngoài trời, khiến các điểm nối bị rỉ sét thối mạch trước, phá hỏng tính toàn vẹn của kết cấu.

• Chọn mua vật tư trôi nổi không chuẩn hóa thông số: Hàng không rõ nguồn gốc thường bị sai lệch về đường kính phủ bì và độ dày ly, gây lệch mép hàn rất lớn khi đưa vào thi công ráp nối tại công trường.

Quy trình 6 bước hướng dẫn lựa chọn ống và phụ kiện inox chuẩn kỹ thuật

Để sở hữu một hệ thống tuyến dẫn khép kín, an toàn và tối ưu dòng vốn đầu tư, hãy áp dụng bộ checklist từ chuyên gia:

• [ ] Bước 1: Khảo sát chi tiết môi trường lắp đặt hệ thống: Xác định tuyến ống đặt trong nhà, ngoài trời, khu vực ẩm ướt hay có hóa chất bay hơi.

• [ ] Bước 2: Phân tích chính xác đặc tính dòng lưu chất: Làm rõ nhiệt độ làm việc đỉnh, áp suất vận hành tối đa và nồng độ ăn mòn lý hóa của môi chất dẫn.

• [ ] Bước 3: Lựa chọn mác inox tương thích tối ưu: Định vị chuẩn xác mác thép 201 cho ứng dụng khô ráo nhẹ, 304 cho đa năng công nghiệp và 316 cho môi trường khắt khe.

• [ ] Bước 4: Xác định chính xác quy cách kích thước hình học: Đồng bộ thông số đường kính (DN, Phi) và độ dày thành ống (SCH) giữa ống và tất cả phụ kiện đi kèm.

• [ ] Bước 5: Thẩm định hệ thống tiêu chuẩn sản xuất đồng bộ: Đảm bảo toàn bộ vật tư xuất xưởng theo cùng một bộ tiêu chuẩn (ví dụ cùng chuẩn ASTM hoặc cùng chuẩn DIN) để đạt tính lắp lẫn tuyệt đối.

• [ ] Bước 6: Lựa chọn phương thức liên kết mối nối phù hợp: Xác định sử dụng kết nối hàn đối đầu cho hệ thống cố định áp cao, kết nối ren cho đường ống nhỏ áp thấp, hoặc nối nhanh clamp cho hệ vi sinh sạch.

Các lưu ý quan trọng trong công tác lắp đặt và vận hành

• Căn chỉnh độ đồng tâm tuyệt đối trước khi liên kết: Trước khi thực hiện thao tác hàn hoặc siết bu-lông mặt bích, hai đầu ống và phụ kiện phải được định vị thẳng hàng, không bị cưỡng bức vặn lệch góc.

• Siết bu-lông và mối nối ren đúng lực kỹ thuật: Sử dụng cờ lê lực để siết đều các góc đối xứng của mặt bích, sử dụng băng keo cao su non cao cấp cho mối ren để bảo đảm độ kín khít cơ học tốt nhất.

• Thực hiện nghiêm ngặt quy trình test áp thử kín: Trước khi nghiệm thu đưa vào vận hành chính thức, toàn bộ hệ thống phải trải qua công tác thử áp lực bằng nước (Hydrostatic Test) hoặc khí nén ở mức 1.5 lần áp suất thiết kế để tầm soát toàn bộ các điểm rò rỉ vi mô.

• Súc rửa và vệ sinh hệ thống trước khi chạy tải: Tiến hành xả nước áp lực cao để quét sạch toàn bộ xỉ hàn, mạt sắt và bụi bẩn dính trong lòng ống trong quá trình thi công, bảo vệ an toàn cho hệ thống van và thiết bị đầu cuối.

Câu hỏi thường gặp về ống và phụ kiện inox

Ống thép không gỉ nên kết hợp với dòng phụ kiện nào là tốt nhất?

Nguyên tắc cốt lõi là ống inox mác nào phải đi liền với phụ kiện mác đó và cùng tiêu chuẩn hình học. Ống inox 304 tiêu chuẩn ASTM phải đi liền với co, tê, mặt bích mác inox 304 tiêu chuẩn ASTM để đảm bảo tính đồng đều về cả kích thước lắp ráp lẫn khả năng chống chịu oxy hóa của hệ thống.

Có nên phối trộn, dùng lẫn ống và phụ kiện inox 201 cho hệ thống ống inox 304 không?

Tuyệt đối không nên. Việc sử dụng phụ kiện inox 201 cho đường ống 304 ngoài trời hoặc môi trường ẩm sẽ tạo ra "điểm yếu chí mạng". Phụ kiện 201 sẽ bị rỉ sét và ăn mòn trước, dẫn đến rò rỉ lưu chất và phá hủy tính an toàn của toàn bộ hệ thống, làm mất đi giá trị đầu tư của đường ống 304.

Phương thức kết nối ống và phụ kiện inox bằng hệ ren hay hệ hàn tốt hơn?

Mỗi phương thức giải quyết một bài toán kỹ thuật riêng. Kết nối ren phù hợp cho các đường ống kích thước nhỏ ($\le\text{DN50}$), áp suất làm việc thấp và yêu cầu tính linh hoạt, dễ dàng tháo dỡ bảo trì. Kết nối hàn (hàn đối đầu) là bắt buộc cho các đường ống kích thước lớn, hệ thống chịu áp suất cao, nhiệt độ lớn hoặc yêu cầu độ kín khít vĩnh viễn không rò rỉ.

Khi nào dự án công nghiệp nên nâng cấp từ inox 304 lên inox 316?

Doanh nghiệp nên quyết định nâng cấp lên hệ thống vật tư inox 316 khi lưu chất dẫn là các loại hóa chất có tính xâm thực bề mặt mạnh (axit sulfuric, axit nitric đặc), hệ thống phân phối dược phẩm yêu cầu độ tinh khiết tuyệt đối không thôi nhiễm, hoặc các công trình đường ống xây dựng tại phân khu ven biển tiếp xúc hơi muối nồng độ cao.

Hệ thống đường ống dẫn và phụ kiện không gỉ có bền vững khi lắp đặt ngoài trời không?

Cực kỳ bền bỉ. Nếu bạn lựa chọn đúng mác thép từ inox 304 trở lên, hệ thống đường ống hoàn toàn có khả năng chống chịu xuất sắc trước mọi tác động của tia cực tím (UV), nước mưa tự nhiên và sự thay đổi nhiệt độ khí quyển, duy trì tuổi thọ vận hành ổn định trên 25 năm mà không cần sơn phủ chống sét bảo vệ.

Kết luận

Tựu trung lại, nếu giải pháp thiết kế cơ điện và tuyến dẫn công nghiệp của bạn đang hướng tới các mục tiêu: độ bền kết cấu trường tồn, an toàn áp lực tuyệt đối, triệt tiêu hoàn toàn rủi ro rò rỉ lưu chất và đem lại khả năng tiết kiệm tổng chi phí vận hành lâu dài nhờ cắt giảm tối đa các sự cố hỏng hóc dừng máy đột xuất, thì việc lựa chọn giải pháp đồng bộ ống và phụ kiện inox chính là quyết định đầu tư đúng đắn, mang tính chiến lược dài hạn nhất hiện nay. Lựa chọn chuẩn xác vật tư ngay từ bước lập phương án công nghệ chính là lời cam kết vững chắc cho tính hiệu quả và sự an toàn tuyệt đối của toàn bộ công trình.
