Ống đúc 304 là gì?

Ống đúc 304 là gì? Trong các thiết kế kỹ thuật đòi hỏi sự nghiêm ngặt về độ an toàn, việc lựa chọn vật liệu và phương pháp sản xuất đường ống đóng vai trò quyết định đến sinh mệnh của cả nhà máy. Ở các môi trường có áp suất cực cao, nhiệt độ biến thiên liên tục hoặc lưu chất có tính xâm thực mòn, các dòng ống thông thường rất dễ bị phá hủy. Chính vì vậy, các kỹ sư luôn ưu tiên lựa chọn ống đúc 304 để làm xương sống cho toàn bộ hệ thống luân chuyển dòng chảy.

Lý do cốt lõi nằm ở khả năng chịu áp lực vượt trội của cấu kiện này. Nhờ kết cấu đặc biệt không mối hàn, sản phẩm loại bỏ hoàn toàn các điểm mù kỹ thuật – nơi thường xảy ra các vết nứt vi mô hoặc rò rỉ dưới tải trọng động. Không chỉ sở hữu độ bền cơ học cao, mác thép Austenitic này còn mang lại năng lực chống gỉ sét tuyệt vời trong nhiều môi trường hóa chất, giúp bảo vệ toàn diện độ tinh khiết của lưu chất. Việc ứng dụng dòng ống này chính là giải pháp cốt lõi mang lại sự an toàn tuyệt đối cho nhân sự vận hành, giảm thiểu rủi ro cháy nổ và ngăn chặn các sự cố dừng máy ngoài ý muốn. Trong các hệ thống áp suất cao, lựa chọn ống đúng vật liệu và phương pháp sản xuất rất quan trọng, quyết định trực tiếp đến hiệu quả kinh tế dài hạn của doanh nghiệp.

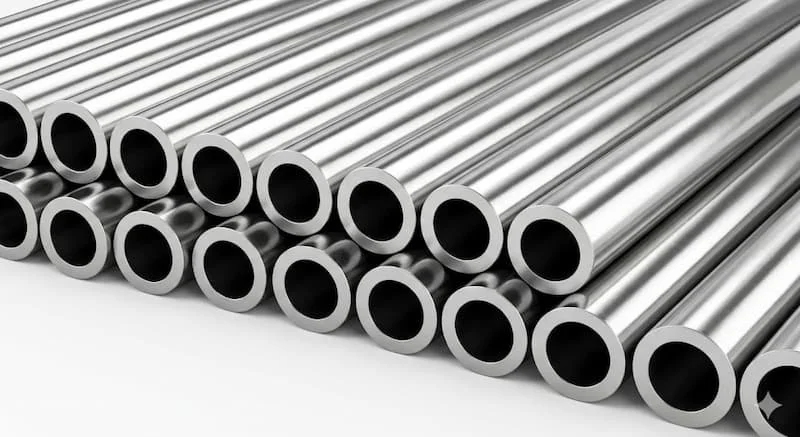

Ống đúc 304 là gì?

Định nghĩa ngắn: Ống đúc 304 là loại ống thép không gỉ được sản xuất bằng phương pháp đúc liền khối, không có mối hàn, có khả năng chịu áp lực và chống ăn mòn cao.

Về mặt luyện kim, đây là dòng sản phẩm thép không gỉ thuộc họ Austenitic với thành phần chứa tối thiểu 18% Crom và 8% Niken. Điểm đắt giá nhất của dòng ống này nằm ở quy trình chế tạo phôi. Không giống như các dòng ống hàn được cuộn từ lá thép rồi chạy đường hàn dọc thân, dòng sản phẩm này được kéo dãn và đùn từ một phôi thép đặc (billet) ở nhiệt độ cao. Quá trình tạo hình nóng hoặc kéo nguội nghiêm ngặt này tạo ra một lòng ống rỗng hoàn hảo, không tồn tại bất kỳ đường giáp lai vật lý nào trên toàn bộ chiều dài thân ống.

Vì sao ống đúc khác ống hàn?

Để định hình rõ lý do vì sao dòng cấu kiện liền khối lại có giá trị thương mại và kỹ thuật cao hơn ống hàn, chúng ta cần phân tích cấu trúc vi mô của vật liệu:

• Không đường hàn – Triệt tiêu điểm yếu cơ học: Ở ống hàn, vị trí mối nối là nơi cấu trúc tinh thể bị thay đổi do nhiệt độ hàn, dễ bị ăn mòn cục bộ và có giới hạn chịu lực thấp hơn 15 - 20% so với phôi thép nền. Ống đúc loại bỏ hoàn toàn nhược điểm này.

• Sự đồng nhất vật liệu tuyệt đối: Do được đùn từ một phôi đặc, cấu trúc mạng tinh thể thép, độ dày vách ống và cơ tính lý hóa của cấu kiện đồng đều tại mọi vị trí trên chu vi thân ống.

• Năng lực chịu tải trọng thủy lực xuất sắc: Ống đúc có khả năng phân bổ đều ứng suất thớ cơ học khi lưu chất tăng áp đột ngột, chống lại hiện tượng búa nước hiệu quả.

• Bền bỉ hơn trong môi trường áp lực cao: Khi vận hành trong các chu kỳ áp suất biến thiên, cấu trúc đồng nhất giúp ống không bị mỏi vật liệu, ngăn chặn hiện tượng xé rách vách ống theo chiều dọc.

Cấu tạo chi tiết và thành phần hóa học của ống đúc 304

Sức mạnh vận hành của ống đúc 304 được quyết định bởi hai yếu tố: cấu trúc cơ khí liền khối và tỷ lệ vàng trong thành phần hợp kim.

• Thân ống liền khối: Cấu trúc hình học tròn đồng tâm tuyệt đối, vách lòng ống nhẵn mịn, giúp giảm thiểu ma sát của dòng lưu chất và ngăn chặn sự tích tụ của cặn bẩn, mảng bám sinh học.

• Thành phần inox 304 tiêu chuẩn: Hàm lượng Crom cao tạo ra lớp màng mỏng Crom Oxit ($Cr_2O_3$) tự chữa lành trên bề mặt, ngăn chặn quá trình oxy hóa xâm nhập sâu. Hàm lượng Niken lớn giúp tăng độ dẻo dai, chịu được va đập cơ học ở nhiệt độ âm sâu.

• Độ dày vách ống khắt khe: Được kiểm soát chặt chẽ theo các quy chuẩn kỹ thuật quốc tế, đảm bảo không có hiện tượng lệch tâm hay vách mỏng cục bộ.

• Cấu trúc đồng nhất vi mô: Giúp ống dễ dàng thực hiện các tác vụ gia công thứ cấp tại công trường như uốn cong, loe đầu ống hoặc tạo ren mà không sợ bị tách lớp vật liệu.

Phân loại ống đúc 304 phổ biến trong công nghiệp

Để đáp ứng các dải áp lực và ứng dụng khác nhau, dòng cấu kiện này được phân tách rõ ràng theo hai tiêu chí:

Phân loại theo tiêu chuẩn độ dày vách ống (Schedule - SCH)

Độ dày của ống đúc được quy định bằng chỉ số SCH theo tiêu chuẩn ASME/ANSI B36.19M. Chỉ số SCH càng lớn, vách ống càng dày, năng lực chịu áp càng cao:

• SCH10 / SCH20: Vách ống mỏng, tối ưu trọng lượng và chi phí, chuyên dùng cho hệ thống áp lực thấp hoặc dẫn lưu chất thông thường.

• SCH40: Cấp độ phổ thông nhất trong công nghiệp, cân bằng hoàn hảo giữa độ dày, khả năng chịu áp lực trung bình và chi phí đầu tư.

• SCH80 / SCH160: Vách ống rất dày, chuyên dụng cho các môi trường áp suất cực cao, hệ thống thủy lực siêu cao áp hoặc các đường ống chịu lực đè nén cơ học lớn.

Phân loại theo mục đích ứng dụng lưu chất

• Ống đúc dẫn nước và chất lỏng áp lực cao: Sử dụng trong hệ thống cấp nước phân phối trung tâm, hệ thống PCCC tòa nhà cao tầng.

• Ống đúc dẫn khí công nghiệp: Truyền dẫn khí nén cao áp, oxy, nitơ, argon trong các trạm tách khí.

• Ống đúc dẫn hơi nóng (Steam): Kết nối các tuyến ống hơi bão hòa nhiệt độ cao từ lò hơi đến thiết bị chấp hành.

• Ống đúc dẫn hóa chất: Sử dụng trong môi trường có tính xâm thực hóa học trung bình, dung môi hữu cơ.

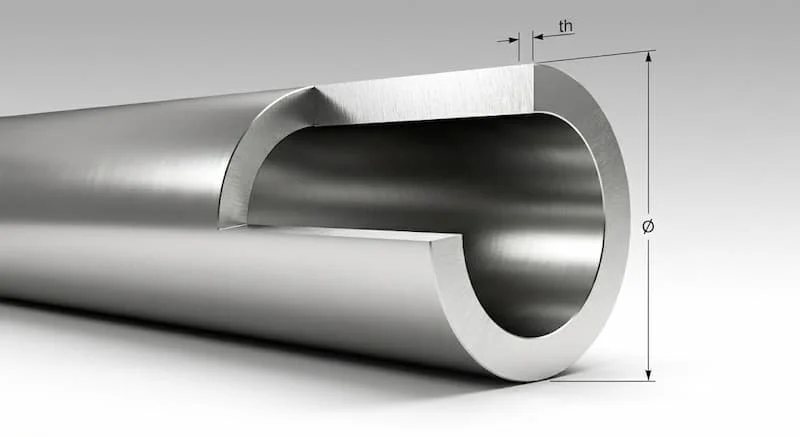

Các thông số kỹ thuật cốt lõi cần kiểm soát

Trước khi ký kết đơn hàng vật tư, kỹ sư cơ điện bắt buộc phải bóc tách chính xác các đại lượng sau trên bản vẽ:

• Đường kính ngoài thực tế (OD) và Đường kính danh nghĩa (DN / Inch): Kích thước định danh để phối lắp cùng các loại van công nghiệp và phụ kiện co, cút, tê.

• Tiêu chuẩn độ dày vách ống (SCH): Xác định trực tiếp bằng milimet (mm) theo từng mã kích thước DN cụ thể.

• Áp suất làm việc cho phép (Working Pressure): Tính toán dựa trên công thức Barlow, phụ thuộc vào độ dày vách và giới hạn bền kéo của vật liệu ở nhiệt độ vận hành.

• Nhiệt độ làm việc an toàn: Khả năng chịu nhiệt kéo dài.

• Chiều dài tiêu chuẩn: Thường là cây dài 6 mét, sai số chiều dài tuân thủ theo tiêu chuẩn ASTM A312.

Vì sao ống đúc 304 là lựa chọn hàng đầu cho công trình lâu dài?

Giữa rất nhiều phương án vật tư, dòng ống đúc mác thép 304 luôn giữ vững vị trí độc tôn nhờ những lợi ích thực tế không thể thay thế:

• Khả năng chịu áp lực cực hạn tuyệt vời: Khó có dòng ống nhựa hay ống hàn nào có thể so sánh được về giới hạn phá hủy khi đối mặt với áp suất thủy lực lớn.

• Chịu sốc nhiệt và nhiệt độ cao xuất sắc: Không bị biến dạng, không bị giòn hóa hay suy giảm cơ tính khi dòng lưu chất thay đổi nhiệt độ đột ngột.

• Tuyệt đối không có rủi ro nứt mối hàn: Loại bỏ hoàn toàn mối lo ngại lớn nhất của các kỹ sư vận hành, triệt tiêu nguy cơ bục vỡ đường ống giữa chừng.

• Kháng ăn mòn toàn diện, tăng tuổi thọ công trình: Chống lại hiện tượng ăn mòn khí quyển, ăn mòn do dòng ẩm, giúp hệ thống có tuổi thọ vận hành lên đến hàng chục năm mà không cần thay thế.

So sánh toàn diện: Ống đúc 304 và Ống hàn 304

Để có cái nhìn khách quan khi lập dự toán ngân sách, hãy tham khảo bảng đối chiếu chuyên sâu dưới đây:

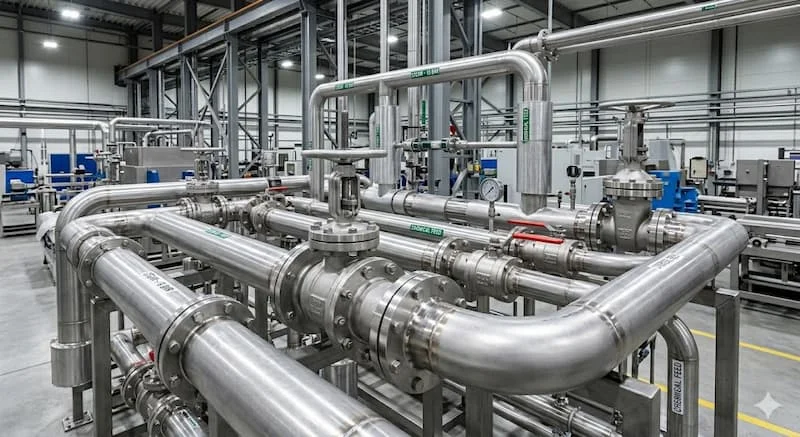

Ứng dụng thực tế của ống đúc 304 trong các ngành công nghiệp

Nhờ những đặc tính cơ lý ưu việt, cấu kiện này có mặt trong hầu hết các phân khu trọng yếu của nền công nghiệp nặng và công nghiệp sạch:

• Ngành khai thác dầu khí và lọc hóa dầu: Tuyến ống dẫn dầu thô, dẫn khí gas áp lực cao từ tháp trưng cất ra bể chứa.

• Nhà máy hóa chất, phân bón: Luân chuyển các dòng lưu chất có tính ăn mòn nhẹ và trung bình, các dòng dung môi hữu cơ cao áp.

• Hệ thống hơi nóng trung tâm (Steam Boiler): Kết nối đường ống hơi từ lò hơi sang các thiết bị trao đổi nhiệt, giàn sấy công nghiệp.

• Ngành chế biến thực phẩm và đồ uống: Dẫn sữa, nước giải khát, bia, đảm bảo bề mặt không bị rỉ sét để không làm biến đổi hương vị và nhiễm khuẩn dòng sản phẩm.

• Ngành dược phẩm và thiết bị y tế: Hệ thống dẫn nước cất truyền dịch, khí y tế, yêu cầu độ tinh khiết bề mặt lòng ống ở mức tuyệt đối.

Khi nào hệ thống của bạn bắt buộc phải chỉ định dùng ống đúc 304?

Đừng mạo hiểm sử dụng ống hàn nếu dự án của bạn xuất hiện một trong các yếu tố kỹ thuật sau:

1. Áp suất vận hành của hệ thống vượt ngưỡng: Nơi các dòng ống hàn thông thường có nguy cơ bị xé toạc đường giáp lai mối nối.

2. Môi trường luân chuyển lưu chất độc hại, dễ cháy nổ: Nơi một vết rò rỉ siêu nhỏ cũng có thể dẫn đến thảm họa môi trường hoặc tai nạn lao động nghiêm trọng.

3. Hệ thống đường ống đi ngầm hoặc đi xuyên tường bê tông: Những vị trí bất khả thi cho việc sửa chữa bảo trì định kỳ, đòi hỏi vật liệu có độ bền trường tồn cùng tuổi thọ công trình.

4. Tuyến ống dẫn hơi nóng áp lực cao liên tục: Nơi hiện tượng giãn nở nhiệt diễn ra hàng giờ, dễ gây nứt gãy các mối hàn cơ học thông thường.

Các sai lầm kinh điển làm sụt giảm nghiêm trọng hiệu năng của hệ thống

Rất nhiều sự cố bục vỡ đường ống xảy ra trên công trường bắt nguồn từ những sai sót trong khâu chọn lọc và thi công:

• Đánh tráo hoặc dùng ống hàn thay cho ống đúc vì áp lực chi phí: Đây là lỗi nguy hiểm nhất, làm giảm toàn bộ hệ số an toàn thiết kế của hệ thống áp lực cao, dẫn đến nguy cơ bục nắp, rách vách ống khi chạy tải tối đa.

• Lựa chọn sai chỉ số độ dày vách ống (Chọn sai SCH): Chọn ống quá mỏng so với áp suất đỉnh của bơm, khiến ống bị biến dạng phình to hoặc nổ vỡ dưới tác động của hiện tượng búa nước.

• Mua phải hàng giả, hàng nhái, hàng kém chất lượng: Sử dụng ống không rõ nguồn gốc, bị pha trộn tạp chất hoặc có độ dày vách không đồng đều, lòng ống bị rỗ.

• Ứng dụng sai môi trường hóa chất cực đoan: Dùng vật liệu 304 cho môi trường chứa axit đặc nóng hoặc nước biển nồng độ clo quá cao (trường hợp này bắt buộc phải dùng mác 316 hoặc các dòng hợp kim cao cấp hơn).

Checklist 6 bước chọn mua ống đúc 304 chuẩn chuyên gia

Để đảm bảo vật tư đưa vào công trình đạt chất lượng tuyệt đối và đúng công năng, hãy áp dụng bộ checklist kỹ thuật sau:

• [ ] Bước 1: Xác định rõ bản chất và nồng độ của lưu chất: Làm rõ lưu chất là nước, khí nén, hơi nóng hay hóa chất ăn mòn để khẳng định mác 304 có đáp ứng tốt hay không.

• [ ] Bước 2: Xác định áp suất vận hành cực đại (Max Pressure): Tính toán cả áp suất xung của bơm để làm cơ sở chọn ngưỡng chịu tải của ống.

• [ ] Bước 3: Ấn định chỉ số độ dày vách ống (Chọn mã SCH): Tra cứu bảng tiêu chuẩn ASME B36.19M để chọn đúng mã SCH10, SCH40 hay SCH80 phù hợp với áp lực đã tính ở bước 2.

• [ ] Bước 4: Kiểm tra thông số kích thước hình học (Phi / DN): Đảm bảo tính đồng bộ kích thước với các loại van, phụ kiện mặt bích, co cút nối trong hệ thống.

• [ ] Bước 5: Thẩm định tiêu chuẩn chế tạo sản phẩm: Kiểm tra xem ống có đạt các tiêu chuẩn quốc tế nghiêm ngặt như ASTM A312, ASME hay JIS G3459 hay không.

• [ ] Bước 6: Kiểm tra nghiêm ngặt bộ chứng chỉ CO/CQ gốc: Yêu cầu đơn vị cung cấp trình diện Chứng nhận xuất xứ (Certificate of Origin) và Chứng nhận chất lượng (Certificate of Quality), đối chiếu số heat number đóng trên thân ống với chứng chỉ kiểm nghiệm của nhà máy.

Các lưu ý kỹ thuật quan trọng khi thi công và bảo dưỡng đường ống liền khối

• Tuân thủ quy trình hàn đúng kỹ thuật: Khi kết nối ống đúc bằng phương pháp hàn đối đầu (Butt-weld), bắt buộc phải vát mép ống chuẩn xác, sử dụng que hàn/dây hàn đồng cấp (ER308L) và khí bảo vệ Argon tinh khiết để không làm suy giảm đặc tính chống gỉ tại vùng liên kết nhiệt.

• Bắt buộc thực hiện quy trình thử áp thực tế (Hydrostatic Test): Trước khi bọc cách nhiệt hoặc đưa hệ thống vào vận hành chính thức, phải tiến hành bơm nước thử áp ở mức $1.5$ lần áp suất thiết kế để tầm soát toàn bộ các mối hàn gá tại công trường.

• Thiết lập chế độ kiểm tra độ dày định kỳ: Sử dụng thiết bị đo độ dày siêu âm để tầm soát độ hao mòn vách ống tại các vị trí cua cong – nơi dòng lưu chất tạo ra lực xói mòn lớn nhất, từ đó chủ động lên phương án bảo trì thay thế an toàn.

Câu hỏi thường gặp về ống đúc 304

Ống đúc 304 có khả năng bị gỉ sét trong quá trình vận hành không?

Thép không gỉ 304 có năng lực chống gỉ sét tuyệt vời trong môi trường tự nhiên và phần lớn các dung môi công nghiệp nhờ lớp màng bảo vệ tự nhiên Crom Oxit. Tuy nhiên, ống vẫn có thể bị gỉ nếu vận hành trong môi trường chứa nồng độ ion Clorua ($Cl^-$) quá cao như nước biển, hoặc tiếp xúc với axit độc hại nồng độ đậm đặc, phá hủy lớp màng bảo vệ bề mặt.

Làm thế nào để phân biệt nhanh ống đúc và ống hàn bằng mắt thường tại công trường?

Cách chính xác nhất là kiểm tra bề mặt lòng trong của ống. Ống hàn luôn để lại một đường gờ nổi nhẹ hoặc một vệt màu khác biệt dọc theo thân ống – chính là vết tích của mối hàn cao tần hoặc hàn TIG. Ngược lại, ống đúc 304 có bề mặt lòng trong nhẵn mịn, đồng nhất tuyệt đối tròn đều và hoàn toàn không tồn tại bất kỳ đường vệt dọc nào trên thân ống.

Ống đúc tiêu chuẩn SCH40 thông thường chịu được áp lực tối đa là bao nhiêu?

Năng lực chịu áp của ống phụ thuộc vào đường kính DN cụ thể (ống có DN càng nhỏ, vách tương đối càng dày nên chịu áp càng tốt). Ví dụ, một ống đúc kích thước nhỏ như DN15 hoặc DN20 tiêu chuẩn SCH40 có thể chịu được áp suất vận hành lên đến trên $100\text{ bar}$ ($10\text{ MPa}$), trong khi các kích thước lớn hơn sẽ có mức chịu áp giảm dần theo tỷ lệ hình học.

Dòng ống đúc mác này có dùng an toàn cho hệ thống hơi nóng (Steam) bão hòa không?

Hoàn toàn xuất sắc. Với năng lực chịu nhiệt độ cao không bị biến tính và kết cấu vách liền khối không mối hàn, cấu kiện này chịu đựng rất tốt sự co giãn nhiệt liên tục và áp lực cao của dòng hơi nóng, loại bỏ hoàn toàn nguy cơ rách vách, nổ ống so với các dòng ống hàn thông thường.

Giữa mác vật liệu 304 và 316, khi nào bắt buộc phải nâng cấp lên dòng cao cấp?

Nếu hệ thống vận hành trong môi trường công nghiệp nội địa thông thường, dẫn khí nén, hơi nước hoặc thực phẩm sạch, mác 304 là sự lựa chọn tối ưu, đáp ứng hoàn hảo các tiêu chuẩn kỹ thuật và giúp tiết kiệm chi phí đầu tư. Bạn chỉ bắt buộc phải nâng cấp lên dòng ống đúc 316 khi hệ thống trực tiếp luân chuyển hóa chất ăn mòn mạnh, axit đặc, hoặc toàn bộ cụm công trình đặt tại khu vực giàn khoan ngoài khơi, ven biển có tính xâm thực mặn cực đoan.

Kết luận

Tựu trung lại, việc lựa chọn cấu kiện đường ống luân chuyển dòng chảy chưa bao giờ là bài toán đơn giản đối với các nhà thầu. Nếu hệ thống công nghệ của doanh nghiệp đang đòi hỏi một giải pháp vật liệu hội tụ trọn vẹn các tiêu chí kỹ thuật khắt khe nhất: năng lực chịu áp lực cực hạn đỉnh cao nhờ cấu trúc liền khối không mối hàn, độ bền cơ học xuất sắc trước mọi va đập, khả năng chống ăn mòn và gỉ sét trường tồn theo thời gian, đi kèm với việc bảo đảm an toàn tuyệt đối cho con người và thiết bị, thì việc quyết định lựa chọn ống đúc 304 chính là phương án đầu tư lâu dài, mang lại giá trị thặng dư kinh tế bền vững nhất cho doanh nghiệp. Tiết kiệm chi phí bằng cách chọn vật liệu kém chất lượng ở bước thiết kế chính là nguồn cơn của những tổn thất khổng lồ khi sự cố xảy ra.

Hãy theo dõi honto.vn để nhận thêm thông tin về ống đúc 304!
