Ống xoắn inox là gì?

Ống xoắn inox là gì? Trong thiết kế hệ thống cơ điện và đường ống kỹ thuật, các điểm kết nối không cố định hoặc thường xuyên rung động luôn là bài toán hóc búa đối với kỹ sư. Để giải quyết vấn đề này, ống xoắn inox được xem là cấu kiện tối ưu nhờ khả năng uốn cong linh hoạt. Tuy nhiên, trên thực tế, việc thiếu am hiểu chuyên sâu dẫn đến lựa chọn sai kích thước hoặc sai thông số áp lực diễn ra rất phổ biến.

Hậu quả của việc này là hiện tượng vách ống bị gãy gập dưới áp lực cơ học, làm hiện hình các điểm thắt nút gây giảm lưu lượng dòng chảy một cách nghiêm trọng. Nguy hiểm hơn, ứng suất uốn quá mức kết hợp với áp suất dòng lưu chất thay đổi đột ngột sẽ kích hoạt các vết nứt vi mô, dẫn đến sự cố rò rỉ môi chất độc hại hoặc cháy nổ. Chuỗi hỏng hóc này không chỉ làm giảm tuổi thọ của toàn bộ thiết bị liên quan mà còn làm đình trệ dây chuyền sản xuất, tiêu tốn hàng trăm triệu đồng chi phí xử lý sự cố. Chính vì vậy, việc thấu hiểu bản chất kỹ thuật để lựa chọn đúng ống xoắn inox ngay từ đầu là yếu tố cốt lõi giúp hệ thống của bạn hoạt động ổn định và bền lâu.

Ống xoắn inox là gì?

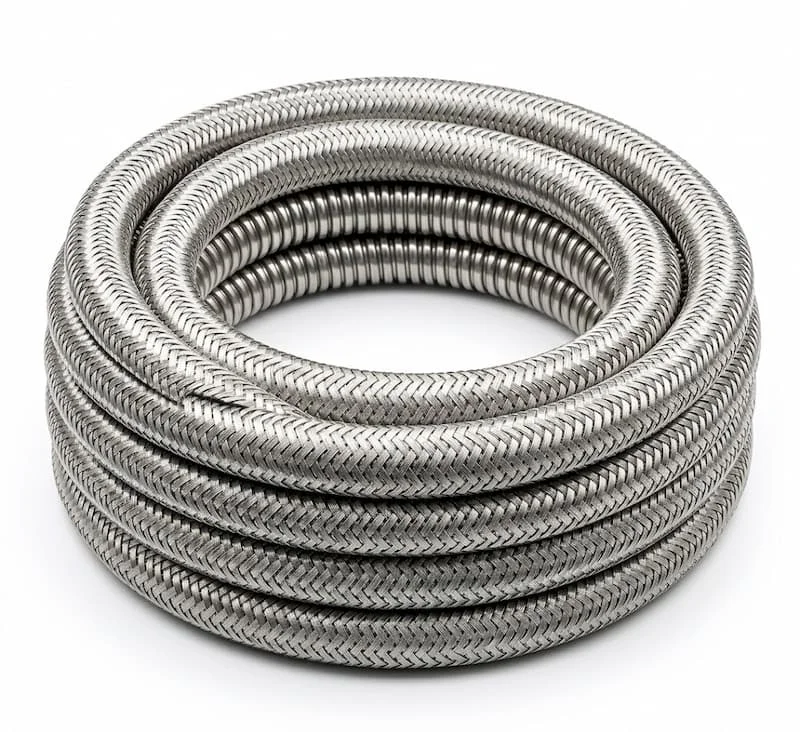

Định nghĩa ngắn: Ống xoắn inox là loại ống thép không gỉ có cấu trúc dạng gân xoắn hoặc ruột gà, cho phép uốn linh hoạt, chịu nhiệt và chịu áp lực trong nhiều hệ thống công nghiệp.

Về mặt cấu trúc luyện kim, dòng cấu kiện này sở hữu lớp vách mỏng bằng thép không gỉ mác Austenitic cao cấp. Điểm đặc trưng nằm ở việc bề mặt ống không phẳng nhẵn mà được định hình cơ học thành các bước sóng hoặc nếp gấp đồng tâm liên tục dọc theo chiều dài thân ống. Thiết kế hình học đặc biệt này mang lại giải pháp cơ học hoàn hảo, giúp ống vừa giữ được các đặc tính lý hóa ưu việt của thép không gỉ, vừa sở hữu khả năng biến dạng hình học linh hoạt mà các dòng ống đúc hay ống hàn thẳng truyền thống không bao giờ đáp ứng được.

Nguyên lý hoạt động của ống xoắn inox trong hệ thống kỹ thuật

Năng lực vận hành ưu việt của dòng cấu kiện này dựa trên cơ chế phân bổ ứng suất vô cùng thông minh thông qua cấu trúc biên dạng sóng:

• Khả năng đàn hồi cơ học đỉnh cao: Khi chịu lực kéo hoặc lực nén dọc trục, các bước sóng sẽ tự co giãn hoặc mở rộng, triệt tiêu ứng suất tập trung tại một điểm.

• Hấp thụ và triệt tiêu rung động: Trong các hệ thống liên kết với motor hoặc bơm áp lực lớn, biên dạng gân xoắn đóng vai trò như một bộ giảm chấn bọc chất lỏng, cách ly hoàn toàn các dao động cơ học cao tần, bảo vệ các mối nối cứng xung quanh.

• Bù giãn nở nhiệt tự động: Khi lưu chất thay đổi nhiệt độ đột ngột gây ra hiện tượng co giãn vật lý, cấu trúc ruột gà sẽ tự điều chỉnh biên độ chiều dài để hệ thống không bị nứt vỡ.

• Chống gập gãy khi uốn cong: Các nếp gấp cho phép ống phân bổ đều lực uốn theo bán kính, giữ cho lòng ống không bị móp méo hay thắt hẹp diện tích thông thủy, đảm bảo quá trình dẫn lưu chất luôn thông suốt ổn định.

Cấu tạo chi tiết của ống xoắn inox

Một sản phẩm ống inox tiêu chuẩn công nghiệp sở hữu kết cấu nhiều lớp vô cùng đồng bộ:

• Thân ống cốt lõi bên trong: Lớp vách mỏng bằng thép không gỉ, được cán sóng định hình công nghệ cao để tạo ra các gân xoắn liên tục.

• Lớp vỏ bọc lưới inox bảo vệ (Braid lớp ngoài): Đối với các dòng ống chịu áp lực, mặt ngoài được bọc thêm một hoặc nhiều lớp sợi inox bện chéo. Lớp lưới này có nhiệm vụ kìm hãm sự giãn nở theo phương ngang của lõi sóng, tăng cường khả năng chịu áp suất thủy lực cực đại.

• Độ dày vách ly tiêu chuẩn: Độ dày phôi thép được tính toán khắt khe để vừa đảm bảo độ dẻo khi uốn, vừa chịu được sự mài mòn của lưu chất bên trong.

• Cấu trúc đàn hồi đa hướng: Cho phép ống chuyển động linh hoạt đồng thời trên cả 3 trục tọa độ không gian.

• Phụ kiện nối đầu mút: Các đầu kết nối như rắc co, mặt bích, ren ngoài/ren trong hoặc đầu khớp nối nhanh được hàn tích (TIG) ngấu 100% vào hai đầu thân ống.

Phân loại ống xoắn inox phổ biến trên thị trường

Dựa trên cấu trúc cơ học và mác vật liệu chế tạo, dòng sản phẩm này được phân định thành các phân khúc rõ ràng:

Phân loại theo đặc tính cấu tạo và năng lực chịu lực

• Ống xoắn trơn / Ống ruột gà inox không bọc lưới: Dòng ống chỉ có lõi sóng trần, trọng lượng nhẹ, độ linh hoạt cao tối đa nhưng chỉ chịu được áp suất thấp hoặc dùng để bảo vệ đường dây cáp điện, dẫn khí không áp.

• Ống xoắn gân có bọc lưới chịu áp (Flexible Hose): Phần lõi gân sóng được gia cố thêm các lớp lưới thép bện bên ngoài, chuyên dụng để dẫn lưu chất áp lực cao, dầu thủy lực hoặc hơi nóng công nghiệp.

Phân loại theo mác vật liệu hợp kim

• Ống xoắn inox mác 304: Dòng vật liệu phổ thông, đáp ứng hoàn hảo các tiêu chuẩn chống gỉ tự nhiên, chịu nhiệt tốt, tối ưu về mặt chi phí cho các ứng dụng dân dụng và công nghiệp thông thường.

• Ống xoắn inox mác 316: Dòng hợp kim cao cấp bổ sung nguyên tố Molypden, mang lại năng lực kháng ăn mòn hóa học vượt trội, chống rỗ bề mặt trong môi trường chứa Clorua cao, nước biển hoặc hóa chất nồng độ mạnh.

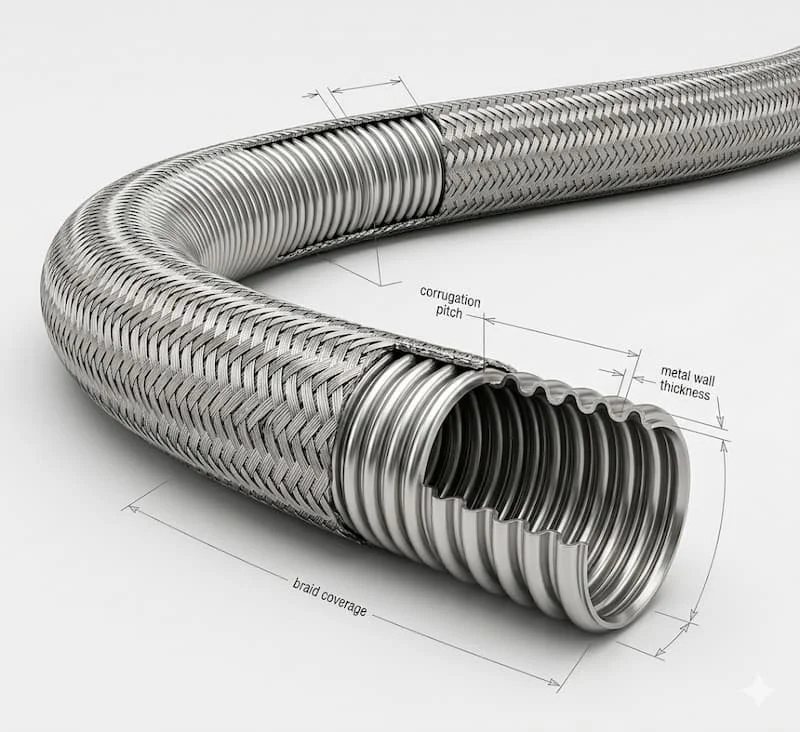

Các thông số kỹ thuật cốt lõi cần làm rõ trước khi đặt hàng

Để hệ thống vận hành an toàn và không bị sai lệch khi lắp đặt, kỹ sư cần bóc tách chính xác các thông số sau:

• Kích thước đường kính (Phi/DN): Bao gồm đường kính trong (ID) quy định lưu lượng dòng chảy và đường kính ngoài (OD) để tính toán không gian lắp đặt.

• Chiều dài tự nhiên toàn bộ (L - mm): Khoảng cách đo từ hai đầu mút kết nối ở trạng thái duỗi thẳng tự nhiên.

• Bán kính uốn tối thiểu (Minimum Bending Radius): Giới hạn uốn cong nhỏ nhất mà ống có thể đáp ứng mà không bị biến dạng vĩnh viễn hoặc hỏng cấu trúc vách sóng.

• Áp suất làm việc (WP) và Áp suất nổ (BP): Ngưỡng áp suất vận hành liên tục an toàn và ngưỡng áp suất cực đại gây bục vỡ ống.

• Dải nhiệt độ làm việc cho phép: Ngưỡng chịu nhiệt của inox, thông thường trải dài từ nhiệt độ âm sâu đến trên 500∘C.

• Tiêu chuẩn chế tạo đầu nối: Định dạng ren (NPT, BSPT) hoặc tiêu chuẩn mặt bích (JIS 10K, ANSI, DIN) để lắp lẫn chính xác với hệ thống đường ống cứng có sẵn.

Vì sao ống xoắn inox được ứng dụng rộng rãi thay thế các giải pháp cũ?

Sự xuất hiện của cấu kiện gân xoắn giải quyết triệt để những hạn chế cố hữu của hệ thống đường ống cứng truyền thống nhờ những lợi ích thực tế:

• Tính linh hoạt không gian tối đa: Cho phép luồn lách, lắp đặt dễ dàng trong những góc hẹp, các vị trí ngóc ngách của máy móc mà ống thẳng không thể tiếp cận nếu không cắt hàn nhiều mối.

• Chịu nhiệt độ cực hạn xuất sắc: Không bị nóng chảy, giòn gãy hay biến tính khi dẫn các môi chất nhiệt độ cao giống như các dòng ống cao su hay ống nhựa định hình.

• Kháng ăn mòn và hóa chất tuyệt vời: Bản chất thép không gỉ trơ trước phần lớn các loại dung môi, hóa chất và không bị oxy hóa tự nhiên dưới tác động của môi trường.

• Bền bỉ tuyệt đối trước các rung động động lực học: Kháng lại hiện tượng mỏi vật liệu (fatigue failure) do các rung động chu kỳ cao từ máy phát điện, máy nén khí tạo ra.

• Rút ngắn thời gian và chi phí lắp đặt: Thiết kế dạng module uốn sẵn giúp công nhân chỉ cần vặn ren hoặc siết bu-lông là hoàn thành, triệt tiêu công đoạn đo cắt, hàn xì phức tạp tại hiện trường.

So sánh toàn diện: Ống xoắn inox và Ống inox cứng truyền thống

Bảng đối chiếu chuyên sâu dưới đây sẽ giúp bạn định vị rõ ưu nhược điểm của từng giải pháp vật liệu:

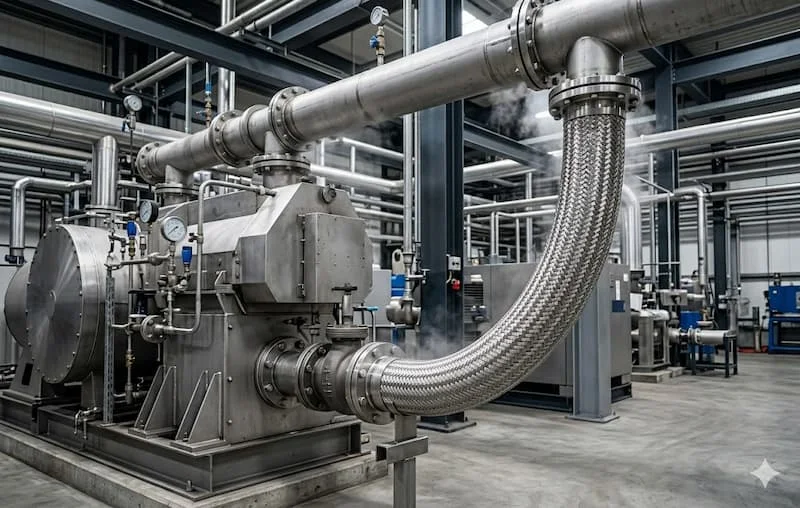

Ứng dụng thực tế của ống xoắn lnox trong đời sống và công nghiệp

Nhờ cấu trúc uốn dẻo và tính bền hóa lý, cấu kiện này đóng vai trò là "mạch máu linh hoạt" trong rất nhiều hệ thống:

• Đường dẫn hơi nóng (Steam) và nước nóng áp lực: Kết nối từ lò hơi, nồi hơi đến các tháp sấy, giàn lô cuốn nhiệt trong nhà máy dệt nhuộm, sản xuất giấy, bao bì.

• Hệ thống dẫn khí nén và khí hóa lỏng: Truyền dẫn khí cao áp, oxy, nitơ lỏng trong các trạm nạp khí hoặc hệ thống cơ điện nhà xưởng.

• Ngành chế biến thực phẩm, nước giải khát: Sử dụng các dòng ống xoắn vi sinh để dẫn sữa, nước ngọt, dầu ăn, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe.

• Công nghiệp hóa chất và lọc hóa dầu: Luân chuyển các dung môi hữu cơ, axit, kiềm loãng tại các vị trí kết nối giữa bồn chứa cố định và xe bồn di động.

• Hệ thống thông gió, hút bụi và xử lý khí thải: Gom khí thải chứa hóa chất ăn mòn, bụi mịn nhiệt độ cao từ các buồng đốt ra hệ thống xử lý trung tâm.

Khi nào hệ thống kỹ thuật của bạn bắt buộc phải chỉ định dùng ống xoắn inox?

Hãy đưa cấu kiện này vào bản vẽ thiết kế ngay lập tức nếu công trình rơi vào các kịch bản vận hành sau:

1. Vị trí kết nối giữa cấu kiện cố định và thiết bị di động: Ví dụ như đường ống nối vào đầu xylanh thủy lực, cụm máy có chuyển động tịnh tiến hoặc lắc ngang định kỳ.

2. Hệ thống kết nối trực tiếp vào thiết bị rung động mạnh: Các đầu ra của bơm ly tâm cao áp, máy nén khí trục vít, động cơ diesel, nơi chấn động cơ học có thể bẻ gãy mọi mối hàn cứng.

3. Tuyến ống vận hành trong không gian chật hẹp, ngóc ngách: Nơi khoảng cách lắp đặt quá ngắn, không đủ không gian để bố trí các đoạn uốn bằng co cút góc cứng.

4. Đường ống dẫn môi chất có sự chênh lệch nhiệt độ lớn vượt cấp: Nơi hiện tượng giãn nở nhiệt diễn ra liên tục, bắt buộc phải có phân đoạn co giãn để tự bù trừ ứng suất dọc trục.

Các sai lầm kinh điển cần tránh để không làm bục vỡ ống tại công trường

Phần lớn các sự cố rách vách, rò rỉ ống xoắn lnox đều xuất phát từ lỗi chủ quan trong quá trình thi công và chọn lọc vật tư:

• Chọn sai mác inox so với nồng độ ăn mòn của môi chất: Sử dụng ống xoắn mác 304 để dẫn dòng nước có hàm lượng clo cao hoặc nước biển, dẫn đến hiện tượng ăn mòn lỗ kim (pitting) xuyên thủng vách sóng chỉ sau vài tuần.

• Uốn cong ống quá bán kính uốn tối thiểu cho phép: Ép ống gập một góc quá gắt để vừa vặn với không gian hẹp, làm các nếp sóng bị kéo giãn quá mức chịu đựng, gây mỏi vật liệu và nứt toác vách ống ngay tại đỉnh sóng.

• Vận hành hệ thống vượt quá áp suất định mức của lõi xoắn: Không tính đến hiện tượng tăng áp đột ngột (búa nước), dùng ống không bọc lưới cho đường vách áp lực cao khiến lõi sóng bị nổ bung.

• Lắp đặt gây hiện tượng xoắn vặn trục (Torsion): Khi siết rắc co hoặc đầu ren, thợ thi công không cố định thân ống làm ống bị xoắn vặn vẹo quanh trục chính, tạo ra ứng suất xoắn cực hại làm giảm 80% khả năng chịu lực của gân sóng.

Quy trình 6 bước chọn mua ống xoắn lnox chuẩn chuyên gia

Để đảm bảo chọn đúng mã vật tư, tối ưu hóa công năng và chi phí, hãy áp dụng bộ checklist kỹ thuật sau:

• [ ] Bước 1: Xác định môi trường lắp đặt bên ngoài ngoại quan: Đánh giá độ ẩm, nồng độ muối biển, nhiệt độ xung quanh để chọn lớp lưới bọc bảo vệ phù hợp.

• [ ] Bước 2: Phân tích bản chất lý hóa của lưu chất dẫn trong lòng ống: Làm rõ môi chất là nước sạch, hơi bão hòa, khí nén hay hóa chất ăn mòn để quyết định chọn mác inox 304 hay 316.

• [ ] Bước 3: Đo đạc kích thước hình học và khoảng cách lắp gá: Xác định chính xác đường kính danh nghĩa (DN) và tính toán chiều dài tổng thể có độ dư phòng hợp lý khi ống uốn cong, tuyệt đối không để ống ở trạng thái căng căng dọc trục.

• [ ] Bước 4: Xác định ngưỡng nhiệt độ vận hành thực tế tối đa: Đảm bảo toàn bộ cấu kiện từ thân ống, lớp lưới đến các mối hàn đầu nối đều chịu đựng an toàn mức nhiệt thiết kế.

• [ ] Bước 5: Kiểm tra và áp số áp suất vận hành: Xác định áp suất làm việc liên tục và áp suất đỉnh, lựa chọn dòng ống có số lớp lưới bện (1 lớp hoặc 2 lớp lưới) đáp ứng hệ số an toàn tối thiểu 4:1.

• [ ] Bước 6: Chuẩn hóa định dạng kiểu đầu kết nối hai đầu mút: Chọn đúng quy chuẩn ren, mác bích, kiểu clamp vi sinh đồng bộ với đầu chờ của máy móc thiết bị hiện hữu.

Các lưu ý kỹ thuật quan trọng khi thi công và bảo dưỡng định kỳ

• Sử dụng hai cờ-lê khi siết khớp nối ren: Một chiếc giữ chặt phần đai ốc khóa của đầu ống xoắn để chống xoắn vặn thân gân sóng, chiếc còn lại siết chặt vào đầu ren chờ của hệ thống.

• Bố trí giá đỡ hoặc vòng treo nâng đỡ trọng lượng ống: Đối với các đoạn ống xoắn dài, bắt buộc phải có hệ gá đỡ trung gian để trọng lượng của bản thân ống và lượng lưu chất chứa bên trong không kéo xệ mối hàn đầu mút.

• Thiết lập quy trình tầm soát rò rỉ và bảo trì định kỳ: Thường xuyên kiểm tra trực quan lớp lưới bện bên ngoài xem có bị đứt sợi, rỉ ố vàng hay không; súc rửa lòng ống để tránh cặn bẩn bám vào các khe sóng gây giảm lưu lượng lưu thông.

Câu hỏi thường gặp về ống xoắn lnox

Ống xoắn inox có thể chịu được mức nhiệt độ tối đa là bao nhiêu?

Bản chất thép không gỉ Austenitic (304/316) có khả năng chịu nhiệt độ cực tốt. Khối thân ống xoắn inox tiêu chuẩn công nghiệp có thể vận hành an toàn trong dải nhiệt độ cực kỳ rộng, dao động từ mức âm sâu (khí hóa lỏng) cho đến ngưỡng nhiệt độ cao trên 550∘C mà không hề bị biến đổi cấu trúc mạng tinh thể hay suy giảm cơ tính lực kéo.

Sản phẩm này có dùng để dẫn hơi nóng (Steam) bão hòa của nồi hơi được không?

Hoàn toàn được và đây là ứng dụng thế mạnh của sản phẩm. Ống xoắn có bọc lưới inox chuyên dụng chịu được sự thay đổi nhiệt độ đột ngột cực tốt, không bị lão hóa bởi nhiệt như ống cao su, đồng thời cấu trúc sóng tự bù giãn nở nhiệt giúp triệt tiêu hiện tượng ứng suất phá hủy đường ống khi lò hơi khởi động đột ngột.

Ống xoắn gân inox công nghiệp có điểm gì khác so với ống ruột gà inox thông thường?

Sự khác biệt nằm ở cấu trúc mối liên kết gân và năng lực chịu áp:

• Ống ruột gà inox thông thường: Chế tạo bằng phương pháp cuộn các dải inox đan xen khóa liên động với nhau (Interlock), có độ hở vi mô, chủ yếu dùng bọc dây điện, không chịu được áp suất chất lỏng.

• Ống xoắn gân công nghiệp: Vách ống hàn kín tuyệt đối 100%, được dập sóng cơ học khép kín, có khả năng chứa và dẫn lưu chất áp lực cao mà không rò rỉ.

Nên chọn mác vật liệu inox 304 hay nâng cấp lên inox 316?

Nếu hệ thống của bạn chỉ dẫn nước sạch, khí nén khô, hơi nước bão hòa thông thường ở môi trường nhà xưởng nội địa, mác inox 304 là sự lựa chọn tối ưu, đáp ứng thừa khả năng kỹ thuật và tiết kiệm chi phí thầu. Bạn chỉ bắt buộc phải nâng cấp lên hệ thống inox 316 khi lưu chất bên trong là hóa chất ăn mòn mạnh, hệ sản xuất thực phẩm dược phẩm vô trùng tuyệt đối, hoặc vị trí lắp đặt nằm ở ngoài trời ven biển có nồng độ muối xâm thực lớn.

Nhà máy có thể đặt gia công chiều dài ống xoắn theo yêu cầu đặc thù không?

Hoàn toàn có thể. Dòng ống xoắn công nghiệp linh hoạt thường được các nhà máy phân phối nhập khẩu dưới dạng cuộn phôi dài. Dựa trên bản vẽ chi tiết của khách hàng, đơn vị kỹ thuật sẽ cắt chính xác chiều dài cần dùng, lựa chọn kiểu đầu nối (ren, bích, rắc co) và tiến hành hàn TIG chuyên dụng tại xưởng để tạo ra sản phẩm module hoàn chỉnh bàn giao đến công trường.

Kết luận

Tựu trung lại, nếu sơ đồ công nghệ đường ống hay hệ thống cơ điện của dự án đang tìm kiếm một giải pháp vật liệu hội tụ toàn diện các ưu điểm: độ linh hoạt hình học tối đa giúp co uốn dễ dàng, năng lực triệt tiêu chấn động cơ học xuất sắc bảo vệ máy móc, đi kèm khả năng kháng ăn mòn trường tồn và chịu nhiệt độ cực hạn, đồng thời đem lại bài toán tối ưu hóa tổng chi phí vận hành doanh nghiệp nhờ triệt tiêu hoàn toàn các sự cố bục vỡ dừng máy đột xuất, thì việc lựa chọn ống xoắn lnox chính là giải pháp đầu tư kỹ thuật thông minh, mang tính chiến lược vững chắc nhất hiện nay. Đầu tư chuẩn xác cấu kiện linh hoạt ngay từ bước lập phương án thiết kế chính là chiếc chìa khóa vạn năng bảo đảm cho sự vận hành thông suốt của toàn bộ dây chuyền sản xuất.
