Ống xoắn ruột gà inox là gì? Trong thiết kế và thi công hệ thống cơ điện (M&E) hiện đại, việc bảo vệ các tuyến cáp nguồn, cáp tín hiệu và hệ thống dẫn khí tại các vị trí động lực học là vô cùng quan trọng. Để giải quyết bài toán này, ống xoắn ruột gà inox luôn là giải pháp vật liệu được các kỹ sư ưu tiên hàng đầu. Tuy nhiên, do áp lực tối ưu chi phí ban đầu hoặc thiếu thông tin kỹ thuật, không ít chủ đầu tư đã lựa chọn sai mác thép hoặc sai quy cách cấu tạo của ống.

Hậu quả của việc này là hệ thống nhanh chóng đối mặt với hiện tượng nứt vỡ và rò rỉ môi chất, hoặc làm mất khả năng bảo vệ lõi dây bên trong. Khi chịu tác động từ các rung động cơ học liên tục, loại ống kém chất lượng sẽ bị biến dạng, gãy gập và làm nghẽn mạch tuyến dẫn. Ở các phân khu lò hơi hoặc phòng máy, việc dùng sai chủng loại khiến ống không chịu nhiệt được, dẫn đến hiện tượng biến tính bề mặt, bị gỉ sét ăn mòn nghiêm trọng và làm giảm tuổi thọ của toàn bộ công trình. Chính vì thế, việc thấu hiểu và chọn đúng loại ống xoắn ruột gà inox là mắt xích cốt lõi giúp tăng độ an toàn và ổn định hệ thống vận hành.

Ống xoắn ruột gà inox là gì?

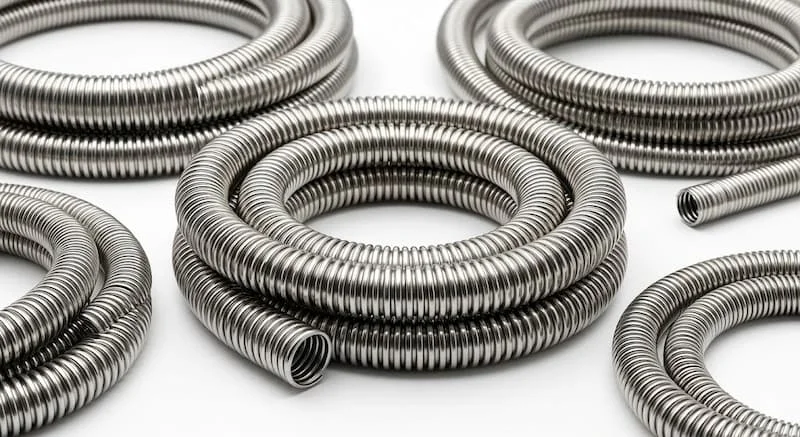

Định nghĩa ngắn: Ống xoắn ruột gà inox là loại ống mềm thép không gỉ có cấu trúc gân xoắn liên tục, cho phép uốn linh hoạt và bảo vệ đường dẫn điện, khí hoặc chất lỏng trong môi trường công nghiệp.

Về mặt bản chất kỹ thuật, dòng sản phẩm này được chế tạo bằng cách cuộn liên tục các dải băng thép không gỉ tinh khiết (mác Austenitic) theo biên dạng sóng lượn dập nổi. Các nếp gấp cơ học này đan xen khít khao với nhau theo cấu trúc khóa liên động (Interlock) hoặc cấu trúc sóng vuông dạng phẳng. Sự kết hợp giữa đặc tính dẻo dai của vật liệu hợp kim và cấu trúc hình học đặc thù đã tạo nên một dòng ống mềm có khả năng chịu lực nén, lực kéo dọc trục xuất sắc mà vẫn giữ được biên dạng thông thủy của lòng ống bên trong.

Nguyên lý hoạt động của ống xoắn ruột gà inox

Cơ chế vận hành linh hoạt của dòng sản phẩm này dựa trên cấu trúc hình học nếp gấp lượn sóng, mang lại những năng lực cơ lý đặc thù:

• Khả năng đàn hồi đa hướng: Các múi sóng cho phép ống tự kéo giãn, thu co hoặc bẻ góc linh hoạt theo nhiều hướng không gian mà không làm biến dạng cấu trúc vật liệu.

• Cơ chế chống gập vách thông minh: Khi bị bẻ cong theo một bán kính cho phép, các gân sóng sẽ tự chuyển dịch phân bổ đều ứng suất uốn, giúp lòng trong của ống chống gập hoàn toàn, bảo vệ an toàn cho dây cáp hoặc dòng lưu chất luân chuyển.

• Bảo vệ cô lập trước ngoại lực: Lớp vỏ thép cứng cáp đóng vai trò như một tấm giáp cản phá các lực va đập cơ học, ngăn chặn sự cắn phá của động vật gặm nhấm và cách ly lõi điện với môi trường có tia lửa hàn.

• Dẫn truyền ổn định và triệt tiêu rung động: Khi lắp đặt tại các đầu xung của motor hoặc máy nén, ống hoạt động như một khớp nối mềm giúp chống rung, hấp thụ xung động dao động cao tần, giữ ổn định cho toàn mạch kết nối.

Cấu tạo chi tiết của ống xoắn ruột gà inox

Một sợi ống xoắn ruột gà inox hoàn chỉnh sử dụng trong công nghiệp được cấu thành từ mạng lưới chi tiết đồng bộ:

• Thân ống lõi thép: Được cuộn định hình từ các dải lá inox cao cấp, tạo ra hệ thống gân xoắn lượn sóng liên tục chạy dọc thân.

• Lớp bảo vệ tăng cường (Tùy chọn): Mặt ngoài có thể được bọc thêm lớp lưới sợi bện inox (đối với dòng dẫn chất lỏng áp lực) hoặc bọc một lớp nhựa PVC/TPU dày (đối với dòng luân chuyển cáp điện ngoài trời) để tăng khả năng chống thấm và chịu lực.

• Hệ thống đầu nối chuyên dụng (Fitting): Hai đầu mút của ống được tích hợp sẵn các khớp nối ren trong, ren ngoài, đầu nối rắc co hoặc mặt bích bằng inox. Các phụ kiện này được kết nối bằng công nghệ hàn TIG ngấu sâu hoặc ép thủy lực nguyên khối, đảm bảo mối nối kín khít tuyệt đối và không tạo ra điểm mù kỹ thuật.

Phân loại ống xoắn ruột gà inox phổ biến trên thị trường

Tùy theo kiến trúc thiết kế và yêu cầu bảo vệ của từng phân khu, sản phẩm được chia thành các dòng đặc thù:

Phân loại dựa trên cấu tạo lớp vỏ bảo vệ

• Ống ruột gà inox không bọc: Là dòng ống trần chỉ có lõi thép sóng Interlock, có độ linh hoạt uốn cong ở mức cao nhất, thích hợp cho môi trường khô ráo, luồn dây điện trong khoang máy hoặc tủ điều khiển trung tâm.

• Ống ruột gà inox bọc nhựa: Được phủ một lớp nhựa PVC hoặc nhựa bọc TPU cao cấp ở mặt ngoài, đem lại khả năng chống nước tuyệt đối, chống ẩm mốc và ngăn chặn hóa chất xâm nhập vào bên trong lòng ống.

• Ống ruột gà inox chịu nhiệt chuyên dụng: Dòng ống lõi inox gia cố lưới bện mác cao, có khả năng chịu đựng trực tiếp dòng hơi nóng áp lực cao hoặc đặt tại các khu vực lò luyện có nhiệt độ khắc nghiệt.

Phân loại dựa trên mác vật liệu hợp kim

• Mác Inox 201: Giá thành rẻ, độ cứng cao nhưng khả năng chống oxy hóa kém, chỉ phù hợp lắp đặt tại các vị trí khô ráo trong nhà.

• Mác Inox 304: Dòng sản phẩm quốc dân, cân bằng hoàn hảo giữa giá thành và hiệu năng, chống gỉ tốt trước các tác nhân thời tiết và độ ẩm khí quyển.

• Mác Inox 316: Dòng cao cấp nhất chứa thành phần Molypden, chuyên dùng cho các môi trường đặc thù như cảng biển, tàu biển, nhà máy hóa chất có nồng độ axit và muối ăn mòn cực cao.

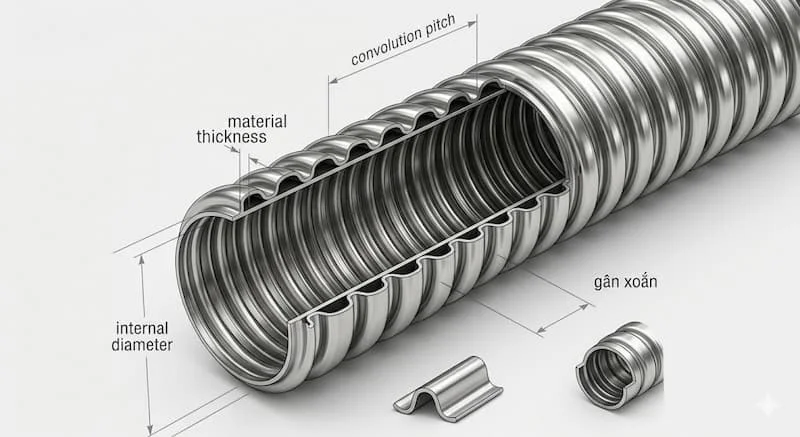

Các thông số kỹ thuật cốt lõi cần làm rõ

Việc kiểm soát các đại lượng đo lường hình học và cơ lý giúp loại bỏ rủi ro sai lệch vật tư khi đưa vào lắp ráp:

• Đường kính định danh (Phi / DN): Gồm đường kính trong (ID) để tính toán mật độ chiếm chỗ của dây cáp (tiêu chuẩn không quá 40% diện tích lòng ống) và đường kính ngoài (OD) để chọn phụ kiện đai kẹp tương thích.

• Độ dày lá inox và bước sóng: Quyết định độ cứng vững và khả năng chịu lực nén đè của thân ống khi đi ngầm sàn.

• Bán kính uốn tối thiểu (Bending Radius): Giới hạn góc bẻ cong nhỏ nhất mà ống có thể chịu đựng được mà không làm tổn hại đến kết cấu liên kết khóa.

• Dải nhiệt độ làm việc an toàn: Ngưỡng chịu nhiệt liên tục.

• Áp suất thử nghiệm: Thông số bắt buộc đối với dòng ống ruột gà dùng để dẫn khí hoặc chất lỏng áp lực nhẹ.

Vì sao ống ruột gà inox được các kỹ sư tin dùng nhiều nhất?

Vượt trội hơn hẳn các giải pháp ống nhựa luồn dây hay ống bọc luồn tôn thông thường, dòng sản phẩm này khẳng định giá trị nhờ:

• Độ linh hoạt đỉnh cao trong thi công: Cho phép luồn lách qua các góc khuất, các dầm bê tông phức tạp mà không cần dùng đến các loại co cút nối góc cứng, giúp tiết kiệm thời gian lắp đặt lên đến 50%.

• Năng lực chống gỉ sét và ăn mòn tuyệt đối: Giữ nguyên bề mặt sáng bóng, không bị mủn mục hay giòn hóa dưới tác động của tia cực tím (UV) khi đi dây ngoài trời.

• Độ bền cơ học trường tồn: Chịu được lực kéo giật mạnh và các va đập cơ học từ các tác vụ ngoại quan trong nhà xưởng, bảo vệ an toàn tuyệt đối cho mạch cáp nguồn cốt lõi.

• Khả năng chống cháy và chịu nhiệt vượt trội: Không bắt lửa, không sinh khói độc khi xảy ra sự cố chập điện nội bộ, ngăn chặn hiệu quả hiện tượng cháy lan theo trục kỹ thuật tòa nhà.

So sánh chuyên sâu: Ống xoắn ruột gà inox và Ống ruột gà mạ kẽm

Bảng đối chiếu dưới đây sẽ giúp các nhà thầu thấy rõ lý do vì sao dòng ống không gỉ là bài toán đầu tư sinh lời dài hạn:

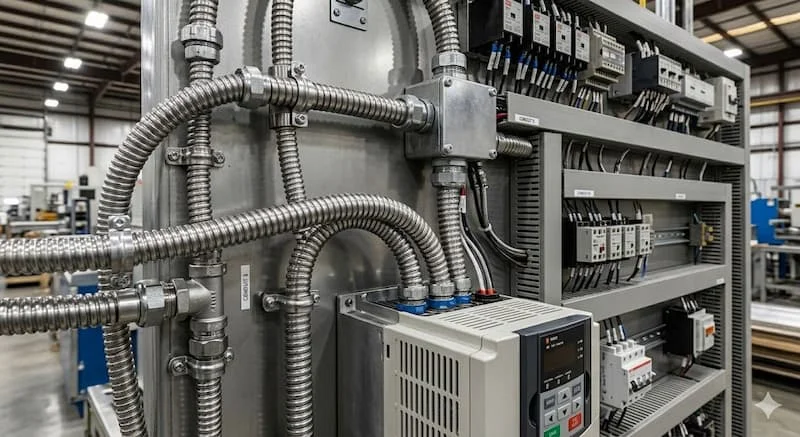

Ứng dụng thực tế của ống xoắn ruột gà inox

Sản phẩm là thành phần không thể thay thế trong cấu trúc hạ tầng cơ điện của nhiều ngành công nghiệp:

• Hệ thống điện công nghiệp và tự động hóa: Bảo vệ dây cáp điều khiển của robot, máy CNC, động cơ băng tải - nơi hệ thống chuyển động và rung lắc liên tục.

• Môi trường lò hơi, hệ thống khí nóng: Đi dây tín hiệu cảm biến nhiệt cho các buồng đốt, đường ống dẫn hơi bão hòa nhiệt độ cao.

• Ngành đóng tàu và kỹ thuật biển: Lắp đặt trên các sàn tàu, khoang động cơ tàu biển, nơi vật tư phải đối mặt với hơi muối nồng độ cao của nước biển.

• Nhà máy hóa chất, lọc hóa dầu: Bảo vệ hệ thống điện động lực trong vùng cách ly có nguy cơ cháy nổ cao và có sự xuất hiện của hơi hóa chất ăn mòn.

Khi nào dự án của bạn bắt buộc phải sử dụng ống ruột gà inox?

Đơn vị tư vấn giám sát cần chỉ định thầu bắt buộc sử dụng dòng ống mềm không gỉ này trong các kịch bản:

1. Vị trí lắp đặt chịu sự rung động động lực học liên tục: Điểm nối dây vào các motor bơm, máy phát điện, quạt hút công nghiệp công suất lớn.

2. Khu vực có dải nhiệt độ vận hành cao vượt ngưỡng sinh lý: Các phân khu đúc, phân xưởng nhiệt điện, vị trí áp sát vách lò sấy.

3. Không gian yêu cầu độ sạch khắt khe hoặc môi trường hóa chất: Nhà máy chế biến sữa, dược phẩm, phòng thí nghiệm sinh học - nơi mọi vật tư phải chịu được hóa chất tẩy rửa bề mặt định kỳ.

4. Tuyến cáp đi ngoài trời hoặc ngầm dưới hầm ẩm ướt: Nơi độ bền vật liệu chịu thử thách trực tiếp bởi thời tiết và độ ẩm ngập nước chu kỳ.

Các sai lầm kinh điển cần tránh khi chọn mua và thi công

Việc lắp đặt sai kỹ thuật sẽ làm giảm đáng kể hiệu năng bảo vệ của ống xoắn ruột gà lnox:

• Chọn sai kích thước đường kính đường ống (Sai phi): Tính toán thiếu độ dư cho dây cáp dẫn đến việc cố nhồi nhét dây vào lòng ống, làm tăng nhiệt lượng sinh ra khi chạy tải và gây chập cháy nội bộ.

• Sử dụng sai mác inox cho môi trường đặc thù: Lắp ống inox mác 201 hoặc 304 thường vào các phân khu xử lý nước thải chứa nhiều lưu huỳnh, clo, khiến ống bị rỗ mục nhanh chóng.

• Bẻ cong ống vượt quá giới hạn bán kính uốn cong cho phép: Ép gập góc $90^\circ$ quá sát khiến các khớp khóa liên động bị hở, làm mất khả năng chống thấm nước và bảo vệ cơ học của ống.

• Lắp sai đầu nối kỹ thuật: Dùng các đầu nối bằng sắt hoặc nhựa kém chất lượng để nối ống inox, tạo ra các điểm gỉ sét cục bộ ngay tại khớp liên kết.

Quy trình 6 bước hướng dẫn lựa chọn ống xoắn ruột gà lnox chuẩn kỹ thuật

Để loại bỏ hoàn toàn các rủi ro kỹ thuật, các kỹ sư cơ điện hãy áp dụng bộ checklist tiêu chuẩn sau:

• [ ] Bước 1: Khảo sát chi tiết môi trường lắp đặt thực tế: Xác định ống đi trong nhà, ngoài trời, hầm tối ẩm ướt hay khu vực có nguy cơ ăn mòn hóa học mạnh.

• [ ] Bước 2: Ấn định mác vật liệu inox tương thích: Chọn inox 304 cho đa năng phổ thông, inox 316 cho môi trường khắt khe chứa muối Clorua hoặc axit.

• [ ] Bước 3: Xác định chuẩn xác thông số kích thước hình học: Đo tổng số lượng tiết diện dây cáp bên trong để chọn mã Phi (DN) thích hợp, tính toán chiều dài lắp đặt có độ chùng vừa phải chống rung lắc.

• [ ] Bước 4: Thẩm định hệ thống phụ kiện đầu nối đi kèm: Đảm bảo các đầu ren, khớp nối nhanh, đai siết phải đồng bộ cùng mác inox và khít khao về bước ren với hộp đấu nối của thiết bị.

• [ ] Bước 5: Kiểm tra dải nhiệt độ vận hành của phân khu: Chọn dòng ống trần cho nhiệt độ siêu cao hoặc dòng bọc nhựa cao cấp nếu cần chống nước ở dải nhiệt độ trung bình.

• [ ] Bước 6: Thực hiện quy trình lắp thử nghiệm module tại hiện trường: Tiến hành luồn thử cáp và bẻ hướng uốn cong thực tế để kiểm tra độ dẻo dai và tính tương thích của hệ thống đầu kết nối trước khi triển khai hàng loạt.

Các lưu ý quan trọng khi lắp đặt và bảo dưỡng hệ thống ống mềm

• Tuyệt đối không để ống ở trạng thái căng cứng hoặc xoắn trục: Khi lắp ráp giữa hai đầu thiết bị, ống phải có độ cong võng tự nhiên để hấp thụ tốt các chấn động dao động cơ học khi máy chạy tải.

• Cố định ống bằng các đai kẹp inox chuyên dụng định kỳ: Cứ mỗi khoảng cách nhất định, cần bố trí các cùm kẹp cố định để tuyến ống không bị văng lắc hoặc xệ võng quá mức dưới sức nặng của lõi dây điện.

• Thực hiện công tác tầm soát trực quan định kỳ: Kiểm tra các điểm nối xem có dấu hiệu lỏng ren, lớp bọc nhựa ngoài có bị rách xước do va quệt hay không để tiến hành vệ sinh và thay thế kịp thời, bảo đảm tính liên tục của dòng vận hành.

Câu hỏi thường gặp về ống xoắn ruột gà inox

Dòng sản phẩm ống xoắn ruột gà inox này có dùng chuyên dụng cho hệ thống điện được không?

Hoàn toàn xuất sắc. Đây là một trong những ứng dụng cốt lõi của dòng sản phẩm này trong kỹ thuật cơ điện (M&E). Khả năng chống cháy, chịu lực đè nén mạnh và chống cắn phá của động vật giúp ống trở thành lớp áo giáp kiên cố nhất bảo vệ an toàn cho các đường cáp nguồn động lực và cáp tín hiệu điều khiển của nhà máy.

Điểm khác biệt mấu chốt giữa ống ruột gà inox và ống ruột gà mạ kẽm là gì?

Điểm khác biệt lớn nhất nằm ở năng lực chống ăn mòn và độ bền thời gian. Ống mạ kẽm chỉ có một lớp mạ mỏng bảo vệ bên ngoài, sau thời gian ngắn tiếp xúc độ ẩm sẽ bị rỉ sét thối vách. Trong khi đó, ống inox có bản chất là hợp kim không gỉ đồng nhất từ trong ra ngoài, mang lại tuổi thọ cao gấp 5 - 6 lần và triệt tiêu hoàn toàn chi phí bảo trì hệ thống.

Sản phẩm này có khả năng lắp đặt trực tiếp ở không gian ngoài trời được không?

Hoàn toàn được. Với khả năng kháng tia cực tím (UV) tuyệt đối của thép không gỉ, ống không bị hiện tượng mục nát, giòn vỡ giống như ống ruột gà bằng nhựa thông thường khi phơi nắng mưa liên tục. Để đạt hiệu quả tối ưu chống nước mưa xâm nhập, các kỹ sư khuyên dùng dòng ống có bọc lớp nhựa bảo vệ ở mặt ngoài.

Khi nào thì nên đầu tư inox 316 thay vì dùng mác inox 304 thông thường?

Doanh nghiệp nên quyết định nâng cấp lên dòng hệ thống vật tư inox 316 khi vị trí thi công nằm ở các vùng kinh tế biển (tiếp xúc trực tiếp với nước biển, hơi sương muối), trong các phân xưởng sản xuất hóa chất, phân bón hoặc các dây chuyền chế biến thực phẩm có nồng độ axit hữu cơ cao ăn mòn bề mặt mạnh.

Kết luận

Tóm lại, nếu mục tiêu thiết kế hệ thống cơ điện công nghiệp của doanh nghiệp đang hướng tới sự an toàn tuyệt đối trước nguy cơ cháy nổ, độ bền bỉ cơ học trường tồn trước ngoại lực, tính linh hoạt tối đa trong mọi địa hình thi công và mang lại giải pháp tối ưu hóa hiệu quả tài chính dài hạn nhờ loại bỏ hoàn toàn các rủi ro hỏng hóc phải dừng máy sửa chữa, thì việc lựa chọn giải pháp ống xoắn ruột gà lnox chính là quyết định đầu tư thông minh, có tầm nhìn chiến lược nhất hiện nay cho mọi công trình. Chuẩn hóa vật tư bảo vệ ngay từ bước thiết kế chính là nền móng vững chắc cho sự vận hành thông suốt của toàn bộ nhà xưởng.
