Ống Inox DN65 Là Gì? Kích Thước, Bảng Quy Cách & Ứng Dụng Thực Tế

Bạn đang trong giai đoạn thiết kế một hệ thống cấp thoát nước công nghiệp, dây chuyền chế biến thực phẩm, hay đặc biệt là hệ thống phòng cháy chữa cháy (PCCC) cho một tòa nhà cao tầng. Trong các bản vẽ kỹ thuật, bạn thường xuyên bắt gặp thông số yêu cầu là ống thép inox DN65. Tuy nhiên, câu hỏi khiến bạn băn khoăn là kích thước thực tế của loại ống này là bao nhiêu mm? Nó có khớp với các loại van, mặt bích hiện có hay không?

Hậu quả của việc chọn sai kích thước là cực kỳ nghiêm trọng: từ việc rò rỉ lưu chất gây lãng phí, không đảm bảo áp lực vận hành, cho đến việc phải tháo dỡ toàn bộ để làm lại, gây tổn thất lớn về chi phí và thời gian. Bài viết này, dưới góc nhìn của một chuyên gia trong ngành đường ống, sẽ giải đáp từ A–Z về ống thép inox DN65, giúp bạn hiểu rõ bản chất và tự tin đưa ra quyết định mua hàng chính xác nhất.

Ống inox DN65 là gì? Định nghĩa chuẩn ngành

Trong ngành công nghiệp vật tư đường ống, ống thép inox DN65 là loại ống thép không gỉ có đường kính danh nghĩa được ký hiệu là DN65 (Diameter Nominal). Con số "65" ở đây đại diện cho kích thước quy ước bên trong gần đúng, không phải là kích thước đo thực tế của đường kính ngoài hay đường kính trong.

Để dễ hình dung hơn, theo hệ đo lường của Mỹ (NPS - Nominal Pipe Size), DN65 tương đương với 2.5 inch. Tuy nhiên, kích thước mà bạn cần quan tâm nhất khi mua sắm là đường kính ngoài thực tế (Outside Diameter - OD). Theo tiêu chuẩn quốc tế phổ biến, đường kính ngoài của ống thép inox DN65 thường vào khoảng ~76.1 mm. Đây là thông số cốt lõi để bạn lựa chọn các loại phụ kiện kết nối như mút, cút, tê, và các thiết bị đo khác.

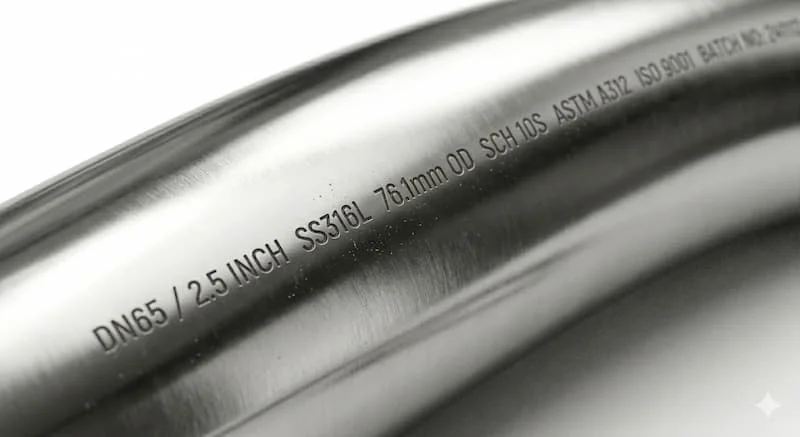

Nguyên lý và bản chất kích thước DN

Việc sử dụng ký hiệu DN (đường kính danh nghĩa) không phải là ngẫu nhiên mà nó có nguyên lý kỹ thuật sâu xa. Mục đích chính của DN là tạo ra một tiêu chuẩn chung để đồng bộ hóa toàn bộ các thành phần trong một hệ thống đường ống.

• Tính đồng bộ: Khi bạn chọn ống DN65, bạn sẽ dễ dàng tìm được các loại van DN50, mặt bích DN65 hay khớp nối nhanh có cùng thông số DN65 để lắp ráp khớp hoàn toàn với nhau.

• Bản chất kích thước: Nguyên lý cốt lõi là: đường kính ngoài thực tế (OD) của một ống có một mức DN cố định sẽ được giữ gần như không đổi. Sự khác biệt về khả năng chịu áp lực và lưu lượng của ống sẽ phụ thuộc vào độ dày của thành ống (được ký hiệu bằng chỉ số Schedule - SCH).

Điều này có nghĩa là khi thành ống dày lên (SCH lớn), đường kính trong (Internal Diameter - ID) của ống DN65 sẽ thu nhỏ lại, nhưng đường kính ngoài 76.1mm vẫn giữ nguyên. Kỹ sư cần nắm vững nguyên lý này để tính toán lưu lượng và áp suất chuẩn xác.

Bảng quy cách ống inox DN65 (Cập nhật mới nhất)

Để giúp bạn có cái nhìn tổng quan và tra cứu nhanh chóng, dưới đây là bảng quy cách chi tiết của ống thép inox DN65. Việc chèn ảnh bảng quy cách này vào bài viết là một yếu tố SEO cực mạnh để lên top Google.

Bảng 1: Thông số kỹ thuật cơ bản của ống inox DN65

Bảng 2: Độ dày và Trọng lượng ước tính của ống inox DN65 (Inox 304)

(Lưu ý: Bảng này mang tính tham khảo, trọng lượng có thể sai lệch nhẹ tùy theo nhà sản xuất)

Phân loại ống thép inox DN65 chi tiết

Việc lựa chọn đúng loại ống thép inox DN65 không chỉ dựa vào kích thước mà còn phải phù hợp với môi trường lưu chất và áp lực vận hành. Dưới đây là cách phân loại chuyên sâu:

Theo vật liệu (Mác thép)

• Inox 304 DN65: Là loại phổ biến nhất trên thị trường, chiếm hơn 80% ứng dụng. Inox 304 có khả năng chống ăn mòn tốt, dễ gia công, đánh bóng, đáp ứng tiêu chuẩn vệ sinh, phù hợp cho hệ thống cấp nước sạch, thực phẩm, dược phẩm.

• Inox 316 DN65: Chứa thành phần Molypden giúp tăng cường khả năng chống ăn mòn vượt trội, đặc biệt là trong môi trường clorua (như nước biển) hoặc hóa chất mạnh. Đây là lựa chọn bắt buộc cho ngành xử lý nước thải, đóng tàu, hóa dầu.

• Inox 201: Giải pháp giá rẻ nhất. Khả năng chống ăn mòn kém nhất, chỉ phù hợp dùng cho trang trí nội thất hoặc các hệ thống dẫn khí khô, không tiếp xúc với hóa chất.

Theo độ dày (Schedule)

• SCH10S: Trọng lượng nhẹ nhất, chi phí vật tư thấp. Phù hợp cho các hệ thống có áp lực trung bình và ưu tiên trọng lượng nhẹ.

• SCH40S: Cấp độ dày phổ biến hơn cho các ứng dụng công nghiệp và hệ thống PCCC, chịu áp lực tốt hơn SCH10S.

• SCH80S: Độ dày rất lớn, chuyên dùng cho các hệ thống chịu áp lực cao và môi trường khắc nghiệt.

So sánh ống thép inox DN65 với DN50 và DN80

Kỹ sư thường phải so sánh kích thước để lựa chọn loại ống tối ưu nhất cho lưu lượng cần thiết. Ống thép inox DN65 là một mức trung gian lý tưởng:

Bảng 3: So sánh đường kính ngoài (OD) thực tế

Insight kỹ thuật: DN65 cung cấp lưu lượng lớn hơn rõ rệt so với DN50, nhưng lại gọn gàng và tiết kiệm chi phí hơn so với DN80 khi hệ thống không thực sự yêu cầu lưu lượng quá lớn. Nó phù hợp cho các hệ thống cấp thoát nước, khí nén, PCCC ở mức trung bình.

Tại sao ống thép inox DN65 được ứng dụng rộng rãi?

Nhiều hệ thống đường ống hiện đại ưu tiên sử dụng ống thép inox DN65 vì những lợi ích thực tế mà nó mang lại:

1. Cân bằng hoàn hảo: Nó cung cấp một mức lưu lượng truyền tải đủ lớn mà không làm tăng đáng kể kích thước và trọng lượng của hệ thống như khi dùng DN80, giúp tối ưu hóa không gian lắp đặt.

2. Tối ưu hóa chi phí: So với DN80, chi phí vật tư và phụ kiện DN65 thấp hơn, nhưng vẫn đảm bảo hiệu suất vận hành cao hơn so với DN50.

3. Dễ dàng kết nối: Kích thước DN65 rất phổ biến nên các loại van, mặt bích và phụ kiện đi kèm luôn có sẵn và đa dạng, giúp việc lắp đặt, bảo trì trở nên thuận tiện.

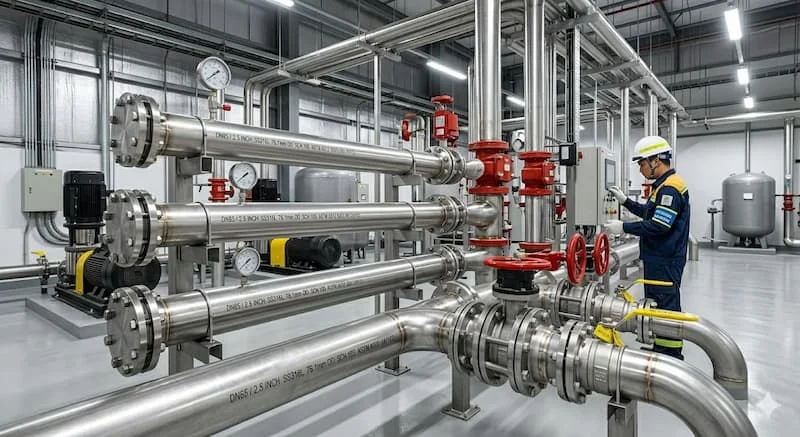

Ứng dụng thực tế của ống thép inox DN65 dùng khi nào?

Nhờ kích thước lý tưởng và ưu điểm của vật liệu thép không gỉ, ống thép inox DN65 được ứng dụng rộng rãi trong các hệ thống sau:

• Hệ thống cấp nước: Làm trục dẫn nước chính hoặc đường ống nhánh cho các tòa nhà, khu công nghiệp nhờ khả năng chống gỉ sét, đảm bảo vệ sinh nguồn nước.

• Hệ thống PCCC: Các đường ống phun, đường ống nhánh dẫn nước chữa cháy tự động.

• Ngành công nghiệp: Truyền dẫn khí nén, dung môi, hóa chất nhẹ, nước thải công nghiệp (đối với inox 304) hoặc hóa chất mạnh (inox 316).

• Nhà máy thực phẩm - dược phẩm: Phổ biến trong dây chuyền dẫn sữa, bia, nước ngọt nhờ bề mặt bóng, dễ vệ sinh, đáp ứng tiêu chuẩn GMP.

Sai lầm thường gặp khi chọn ống thép inox DN65

Đừng để những sai sót nhỏ về kích thước hay vật liệu gây ra những tổn thất tài chính lớn cho công trình của bạn. Dưới đây là những sai lầm thường gặp nhất:

• Nhầm lẫn DN = mm: Mua ống với suy nghĩ DN65 nghĩa là ống có đường kính 65mm. Thực tế OD là 76.1mm.

• Chọn sai độ dày (SCH): Mua SCH10S cho hệ thống có áp lực cao (yêu cầu SCH40S), dẫn đến tình trạng ống không chịu nổi áp, gây nứt vỡ.

• Không chọn đúng tiêu chuẩn vật liệu: Dùng inox 304 cho môi trường nước biển thay vì inox 316, khiến ống bị ăn mòn rỗ (pitting) nhanh chóng.

Hướng dẫn / Checklist chọn ống thép inox DN65 đúng tiêu chuẩn

Để đảm bảo mua đúng loại ống thép inox DN65 chất lượng, hãy tuân thủ checklist 5 bước sau:

1. Xác định môi trường lưu chất: Nước sạch, thực phẩm (304), hóa chất, nước biển (316).

2. Xác định áp lực vận hành: Bar (kG/cm2), PSI để chọn độ dày SCH phù hợp.

3. Kiểm tra đường kính ngoài chuẩn: Yêu cầu đường kính ngoài thực tế là ~76.1mm để tương thích hoàn toàn với phụ kiện.

4. Kiểm tra tiêu chuẩn sản xuất: Sản phẩm cần có chứng chỉ xuất xưởng (CO/CQ) để kiểm tra mác thép và thử áp lực.

5. Kiểm tra nguồn gốc: Lựa chọn các đơn vị cung cấp uy tín, có thương hiệu rõ ràng để đảm bảo chất lượng.

Lưu ý quan trọng: Không chọn mua ống dựa trên tên gọi "phi gần đúng" ngoài thị trường. Hãy luôn đối chiếu bảng quy cách kỹ thuật để chọn đúng loại ống DN65 tương thích hoàn toàn với phụ kiện của bạn.

FAQ - Những câu hỏi thường gặp về ống thép inox DN65

1. DN65 là bao nhiêu mm?

Đường kính ngoài (OD) thực tế của ống thép inox DN65 là khoảng 76.1 mm.

2. ống inox dn65 dùng cho hệ thống gì?

Nó được ứng dụng rộng rãi trong hệ thống cấp thoát nước, PCCC, khí nén, hóa chất nhẹ, thực phẩm, dược phẩm.

3. Nên chọn inox 304 hay 316 cho ống DN65?

Inox 304 phổ biến cho môi trường thường. Inox 316 là bắt buộc cho môi trường ăn mòn cao (biển, hóa chất).

4. Ống thép inox DN65 có chịu áp lực cao không?

Có, nếu bạn chọn đúng độ dày thành ống (SCH) phù hợp, ví dụ như SCH40S hay SCH80S cho cao áp.

Kết luận: Đầu tư đúng vào ống thép inox DN65 để đảm bảo giá trị lâu dài

Lựa chọn ống thép inox DN65 là một quyết định kỹ thuật quan trọng cho mọi dự án. Việc hiểu rõ từ kích thước ngoài thực tế 76.1mm, độ dày SCH đến việc chọn loại vật liệu phù hợp sẽ giúp bạn đảm bảo an toàn tuyệt đối, tránh sai sót kỹ thuật và tiết kiệm đáng kể chi phí bảo trì lâu dài. Mọi sai sót nhỏ nhất về thông số đều có thể gây ra những hậu quả lớn ống inox dn65.
