Ống Inox DN50 Là Gì? Kích Thước, Quy Cách & Cách Chọn Chuẩn

Bạn đang phụ trách thi công hoặc thu mua vật tư cho một hệ thống đường ống cấp nước, khí nén, PCCC, hay dây chuyền sản xuất thực phẩm, dược phẩm đòi hỏi tính vệ sinh cao. Trên bản vẽ kỹ thuật, bạn thấy yêu cầu ống thép inox DN50, nhưng thực tế bạn lại không chắc chắn về kích thước thật của nó. Liệu nó có giống với loại ống "phi 60" phổ biến ngoài thị trường hay không? Việc chọn sai kích thước có thể dẫn đến hậu quả nghiêm trọng: các phụ kiện như van, mặt bích không lắp vừa, gây rò rỉ và làm phát sinh chi phí sửa chữa không đáng có.

Bài viết này sẽ đóng vai trò là một chuyên gia kỹ thuật, cung cấp cho bạn cái nhìn chuyên sâu và chuẩn xác nhất về ống thép inox DN50. Chúng tôi sẽ giải mã các thông số quan trọng từ đường kính đến độ dày, giúp bạn hiểu rõ bản chất của loại ống này và tự tin lựa chọn đúng sản phẩm cho công trình của mình, đảm bảo hệ thống vận hành bền bỉ và hiệu quả.

Ống inox DN50 là gì? Kiến thức nền tảng cần nắm

Trong ngành công nghiệp đường ống, ống thép inox DN50 là loại ống thép không gỉ có đường kính danh nghĩa là 50. Đây là kích thước tiêu chuẩn được sử dụng rộng rãi cho các hệ thống truyền dẫn lưu chất quy mô nhỏ và trung bình, cả trong dân dụng lẫn công nghiệp.

DN là gì và tại sao nó lại dễ gây nhầm lẫn?

DN là viết tắt của Diameter Nominal (trong tiếng Pháp) hoặc đường kính danh nghĩa. Đây là một chỉ số quy ước, giúp chuẩn hóa kích thước của các thành phần trong hệ thống đường ống. Điểm mấu chốt bạn cần lưu ý là DN không phải là kích thước đo thực tế của bất kỳ bộ phận nào trên ống.

• Không phải đường kính ngoài (OD): Đường kính ngoài của ống DN50 lớn hơn 50mm nhiều.

• Không phải đường kính trong (ID): Đường kính trong của ống sẽ thay đổi tùy thuộc vào độ dày của thành ống, ngay cả khi nó vẫn là DN50.

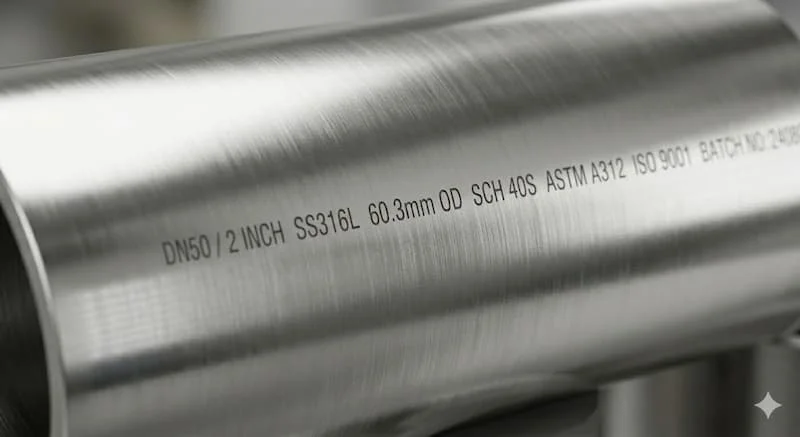

Bản chất và nguyên lý sử dụng của DN

DN đóng vai trò là "ngôn ngữ chung" để đồng bộ hóa toàn bộ các phụ kiện đi kèm. Khi bạn chọn ống DN50, bạn sẽ dễ dàng tìm thấy các loại van DN50, mặt bích DN50, co, tê... khớp hoàn toàn với nhau mà không cần đo đạc phức tạp. Nguyên lý cốt lõi ở đây là: đối với một mức DN cố định, đường kính ngoài (OD) sẽ được giữ cố định. Độ dày (SCH) của thành ống sẽ quyết định đường kính trong và khả năng chịu áp lực của hệ thống.

Phân tích chuyên sâu: Quy cách và cách chọn ống inox DN50 chuẩn

Để thực sự làm chủ việc lựa chọn ống thép inox DN50, bạn cần nắm vững hai thông số kỹ thuật then chốt: Đường kính ngoài thực tế và Độ dày thành ống (Schedule - SCH).

1. Đường kính ngoài (OD) thực tế của ống inox DN50

Mặc dù tên gọi là DN50 (tương đương với 2 inch theo hệ NPS), đường kính ngoài chuẩn xác của loại ống này theo các tiêu chuẩn quốc tế như ASTM hay JIS là khoảng 60.3 mm. Đây là con số "bất di bất dịch" mà bạn cần nhớ để tính toán khoảng cách lắp đặt và chọn giá đỡ ống.

2. Ý nghĩa của chỉ số SCH (Schedule) và độ dày thành ống

Độ dày của ống thép inox DN50 không được quy định bằng một con số milimet duy nhất, mà thông qua chỉ số SCH. SCH càng cao, thành ống càng dày, và khả năng chịu áp lực càng tốt. Việc chọn sai độ dày có thể dẫn đến tình trạng ống không chịu nổi áp, gây nứt vỡ, rò rỉ.

• SCH 10S: Thường dùng cho hệ thống áp lực thấp, trọng lượng nhẹ.

• SCH 40: Là mức độ phổ biến nhất cho hầu hết các hệ thống cấp nước, khí nén thông thường, cân bằng giữa khả năng chịu áp và chi phí.

• SCH 80: Dành cho các hệ thống đòi hỏi áp suất cao hơn hoặc môi trường vận hành khắc nghiệt.

Mẹo chuyên gia: Luôn kiểm tra áp suất làm việc của hệ thống và đối chiếu với bảng quy cách độ dày để chọn SCH phù hợp. [Chèn link: Bảng tra độ dày và áp lực ống inox]

3. Phân loại ống inox DN50 theo vật liệu và cấu tạo

Để tối ưu hóa hiệu quả và chi phí, bạn cần chọn đúng loại inox và phương pháp sản xuất.

Theo vật liệu:

• Inox 304 (SUS304): Là lựa chọn phổ biến nhất. Nó có khả năng chống ăn mòn tuyệt vời trong môi trường nước và khí thông thường, dễ gia công, đánh bóng, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm.

• Inox 316 (SUS316): Chứa thành phần Molypden giúp chống ăn mòn clorua vượt trội. Đây là lựa chọn bắt buộc cho các hệ thống xử lý nước thải, môi trường biển hoặc hóa chất mạnh.

• Inox 201: Giải pháp giá rẻ cho môi trường khô ráo, ít tiếp xúc với hóa chất. Tuy nhiên, nó có khả năng chống oxy hóa kém hơn nên không được khuyến khích dùng cho các hệ thống quan trọng.

Theo cấu tạo:

• Ống đúc DN50: Được sản xuất từ phôi đặc, không có đường hàn. Loại này chịu áp suất đồng nhất cực tốt, thường dùng trong hệ thống thủy lực, khí nén cao áp.

• Ống hàn DN50: Được tạo thành từ tấm inox cuộn và hàn dọc thân. Nhờ công nghệ hiện đại, ống hàn hiện nay đạt độ bền rất cao và có giá thành cạnh tranh hơn.

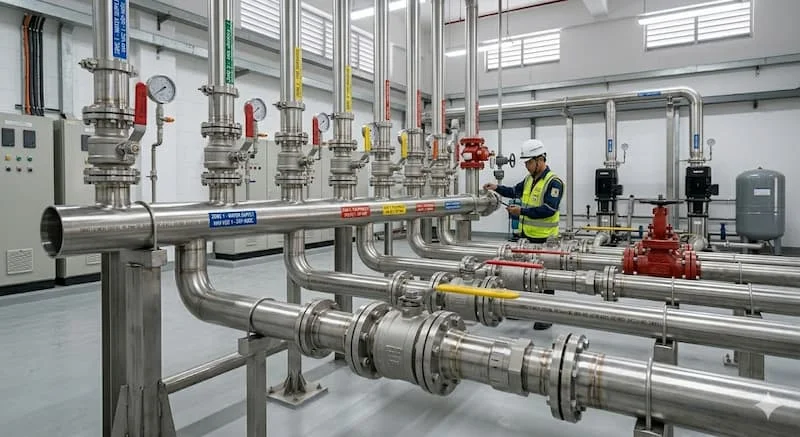

Ứng dụng thực tế của hệ thống ống thép inox DN50

Hệ thống ống thép inox DN50 là giải pháp "vàng" cho nhiều công trình nhờ sự kết hợp hoàn hảo giữa kích thước vừa phải và khả năng truyền dẫn lưu chất mạnh mẽ:

• Cấp thoát nước: Trục cấp nước chính cho các tòa nhà, đường ống dẫn nước sinh hoạt và nước thải trong nhà máy.

• Khí nén: Tuyến ống truyền dẫn khí nén chính cho các máy móc, thiết bị trong nhà xưởng.

• Hệ thống PCCC: Các đường ống nhánh, đầu phun trong hệ thống chữa cháy tự động.

• Thực phẩm - dược phẩm: Phổ biến trong dây chuyền dẫn sữa, bia, nước ngọt, thuốc nhờ bề mặt bóng, dễ vệ sinh.

Checklist hướng dẫn chọn mua ống thép inox DN50 chuẩn xác

Đừng để những sai sót nhỏ về kích thước hay vật liệu gây ra những tổn thất tài chính lớn cho công trình của bạn. Hãy tuân thủ checklist 5 bước sau khi mua ống thép inox DN50:

1. Xác định môi trường và vật liệu: Hệ thống dẫn nước sạch (304), hóa chất (316) hay khí khô (201)?

2. Xác định áp suất và độ dày: Áp suất bao nhiêu bar? Từ đó tra bảng để chọn SCH10, SCH40 hay SCH80.

3. Xác định đường kính ngoài thực tế: Đảm bảo OD ~60.3mm để khớp với van, mặt bích và các thiết bị hiện có trên công trình.

4. Kiểm tra tiêu chuẩn sản xuất: Sản phẩm cần có chứng chỉ xuất xưởng (CO/CQ) để kiểm tra mác thép và thử áp lực.

5. Kiểm tra bề mặt: Ống dùng cho thực phẩm cần độ bóng cao, ống công nghiệp có thể dùng bề mặt nhám (No.1).

Lời khuyên chân thành: Mua ống dựa trên tiêu chuẩn "phi gần đúng" ngoài thị trường là một rủi ro lớn. Luôn đối chiếu bảng quy cách kỹ thuật để chọn đúng loại ống DN50 tương thích hoàn toàn với phụ kiện của bạn.

FAQ - Những câu hỏi thường gặp về ống thép inox DN50

1. Ống thép inox DN50 là bao nhiêu mm?

Đường kính ngoài (OD) thực tế của ống thép inox DN50 là khoảng 60.3 mm.

2. DN50 có giống với loại ống "phi 50" hay không?

Không. DN50 lớn hơn nhiều so với phi 50. DN50 quy ước một hệ thống kích thước cụ thể, trong đó đường kính ngoài lớn hơn 60mm.

3. Làm thế nào để biết hệ thống của tôi cần SCH40 hay SCH80?

Hãy xem bản vẽ kỹ thuật hoặc thông số áp lực của hệ thống. Nếu không có thông tin cụ thể, hãy tư vấn với chuyên gia kỹ thuật để tính toán dựa trên áp suất vận hành tối đa.

4. Tại sao lại dùng Inox 316 thay vì 304?

Inox 316 tốt hơn trong việc chống ăn mòn, đặc biệt là trong môi trường có nồng độ muối cao (như nước biển, xử lý nước thải). Hãy dùng 316 nếu bạn muốn hệ thống bền bỉ nhất.

Kết luận: Chọn ống thép inox DN50 đúng để đảm bảo giá trị đầu tư

Lựa chọn ống thép inox DN50 là một quyết định kỹ thuật quan trọng cho mọi dự án. Việc hiểu đúng từ đường kính ngoài 60.3mm, độ dày SCH đến việc chọn loại vật liệu phù hợp sẽ giúp bạn đảm bảo an toàn tuyệt đối, tránh sai sót kỹ thuật và tiết kiệm đáng kể chi phí bảo trì lâu dài ống inox dn50.
