Ống Inox DN250 Là Gì? Bảng Quy Cách, Kích Thước & Cách Chọn Chuẩn

Bạn đang phụ trách thi công hoặc thu mua vật tư cho một hệ thống đường ống công nghiệp quy mô lớn như nhà máy xử lý nước, hệ thống PCCC hay dây chuyền sản xuất thực phẩm. Trên bản vẽ kỹ thuật ghi rõ yêu cầu ống thép inox DN250, nhưng thực tế việc lựa chọn không đơn giản chỉ là cầm thước đo.

Nếu bạn nhầm lẫn giữa đường kính danh nghĩa (DN) và đường kính thực tế, hoặc chọn sai độ dày (SCH) không tương thích với áp suất vận hành, hậu quả sẽ rất tốn kém: từ việc không thể lắp đặt khớp với mặt bích, van cho đến nguy cơ rò rỉ, nứt vỡ hệ thống khi đi vào hoạt động. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật giúp bạn hiểu rõ bản chất của ống thép inox DN250 và cách lựa chọn chuẩn xác nhất cho dự án.

Ống inox DN250 là gì? Bản chất của đường kính danh nghĩa

Trong ngành công nghiệp đường ống, ống thép inox DN250 là loại ống thép không gỉ có đường kính danh nghĩa (Nominal Diameter) là 250. Đây là kích thước tiêu chuẩn được sử dụng cho các hệ thống truyền dẫn lưu chất lưu lượng lớn.

DN là gì và tại sao nó quan trọng?

DN (Diameter Nominal) không phải là kích thước đo thực tế của đường kính ngoài hay đường kính trong. Nó là một chỉ số quy ước giúp chuẩn hóa việc kết nối giữa các thành phần trong hệ thống.

• Chuẩn hóa kết nối: Khi bạn chọn ống DN250, các phụ kiện đi kèm như van DN250, mặt bích DN250 hay khớp nối đều sẽ khớp với nhau một cách hoàn hảo.

• Nguyên lý cố định OD: Theo các tiêu chuẩn quốc tế như ASTM hay JIS, đối với một mức DN nhất định, đường kính ngoài (OD) sẽ được giữ cố định. Sự thay đổi về độ dày (SCH) sẽ chỉ làm thay đổi đường kính trong (ID).

Việc hiểu đúng bản chất DN giúp kỹ sư thiết kế đồng bộ hóa toàn bộ hệ thống, tránh tình trạng "râu ông nọ cắm cằm bà kia" khi lắp ráp các linh kiện từ các nhà sản xuất khác nhau.

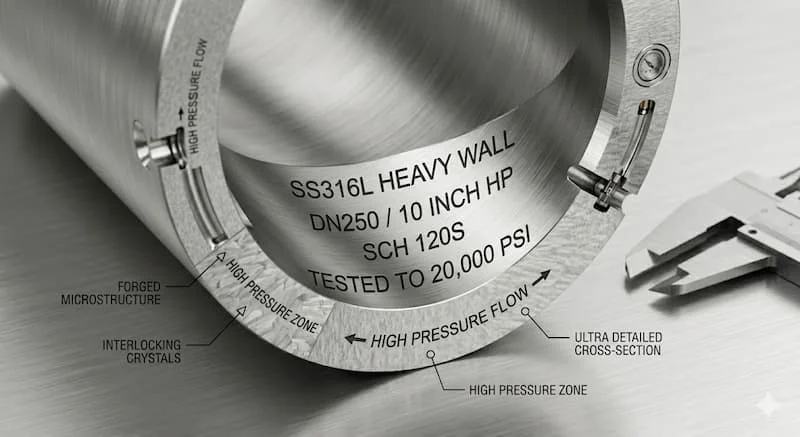

Quy cách và thông số kỹ thuật chi tiết của ống inox DN250

Để chọn được loại ống thép inox DN250 phù hợp, bạn cần nắm vững hai thông số then chốt: Đường kính ngoài (Outside Diameter - OD) và Độ dày thành ống (Schedule - SCH).

1. Đường kính ngoài (OD)

Đối với hệ DN250 (tương đương với 10 inch theo hệ NPS), đường kính ngoài chuẩn xác thường là ~273.05 mm. Đây là con số "bất di bất dịch" mà bạn cần ghi nhớ để tính toán khoảng cách lắp đặt và chọn giá đỡ ống.

2. Bảng quy cách độ dày (SCH) phổ biến

Độ dày của ống inox không được gọi bằng milimet một cách đơn thuần mà thông qua chỉ số SCH (Schedule). Dưới đây là các cấp độ phổ biến:

• SCH 10S: Thường dùng cho hệ thống áp lực thấp, ưu tiên trọng lượng nhẹ để giảm tải cho kết cấu.

• SCH 40: Là mức độ phổ biến nhất, cân bằng giữa khả năng chịu áp và chi phí vật tư.

• SCH 80: Dành riêng cho các hệ thống cao áp hoặc môi trường vận hành khắc nghiệt, yêu cầu độ bền cơ học cực cao.

Phân loại ống thép inox DN250 theo vật liệu và cấu tạo

Không phải mọi loại ống thép inox DN250 đều có khả năng chống ăn mòn giống nhau. Việc chọn sai mác thép có thể dẫn đến tình trạng oxy hóa nhanh chóng, làm nhiễm bẩn lưu chất.

Phân loại theo vật liệu

• Inox 304 (SUS304): Đây là lựa chọn quốc dân. Với khả năng chống ăn mòn tốt, dễ gia công và giá thành hợp lý, nó chiếm hơn 70% ứng dụng trong các nhà máy thực phẩm, bia rượu và cấp nước sạch.

• Inox 316 (SUS316): Chứa thành phần Molypden giúp chống ăn mòn clorua vượt trội. Đây là lựa chọn bắt buộc cho hệ thống xử lý nước thải hóa chất, môi trường biển hoặc dược phẩm cao cấp.

• Inox 201: Giải pháp giá rẻ cho các môi trường khô ráo, không tiếp xúc với hóa chất mạnh. Tuy nhiên, với hệ thống lớn như DN250, inox 201 ít được ưu tiên do độ bền kém hơn theo thời gian.

Phân loại theo phương pháp sản xuất

• Ống đúc DN250: Được sản xuất từ phôi đặc, không có đường hàn. Loại này có khả năng chịu áp suất đồng nhất cực tốt, thường dùng trong hệ thống thủy lực hoặc dẫn khí nén cao áp.

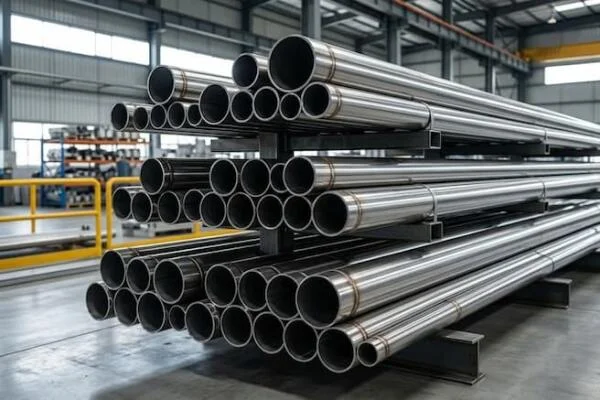

• Ống hàn DN250: Được tạo thành từ tấm inox cuộn lại và hàn dọc thân. Nhờ công nghệ hàn hiện đại (Plasma/TIG), ống hàn hiện nay đạt độ bền rất cao và có giá thành cạnh tranh hơn ống đúc

Tại sao phải tính toán kỹ khi chọn ống thép inox DN250?

Với kích thước đường kính lên đến 273mm, ống thép inox DN250 thuộc phân khúc ống lớn. Mọi sai sót trong khâu lựa chọn đều dẫn đến những tổn thất tài chính khổng lồ.

1. Nguy cơ không đồng bộ: Nếu bạn mua ống theo tiêu chuẩn JIS nhưng mặt bích lại theo tiêu chuẩn ANSI, việc lắp đặt sẽ trở nên bất khả thi do sai lệch tâm lỗ bu lông hoặc kích thước gờ.

2. Rủi ro về áp suất: Một hệ thống yêu cầu SCH40 nhưng lại lắp SCH10 để tiết kiệm chi phí sẽ dẫn đến hiện tượng nứt ống hoặc nổ đường ống khi áp suất tăng đột ngột (hiện tượng búa nước).

3. Chi phí bảo trì: Sử dụng inox 304 cho môi trường nước biển thay vì inox 316 sẽ khiến hệ thống bị ăn mòn rỗ (pitting) chỉ sau vài tháng, dẫn đến chi phí thay thế toàn bộ đường ống cực kỳ đắt đỏ.

Chuyên gia khuyên dùng: Hãy luôn đối chiếu bảng quy cách giữa ống, van và phụ kiện trước khi đặt hàng. [Chèn link: Danh mục phụ kiện inox DN250]

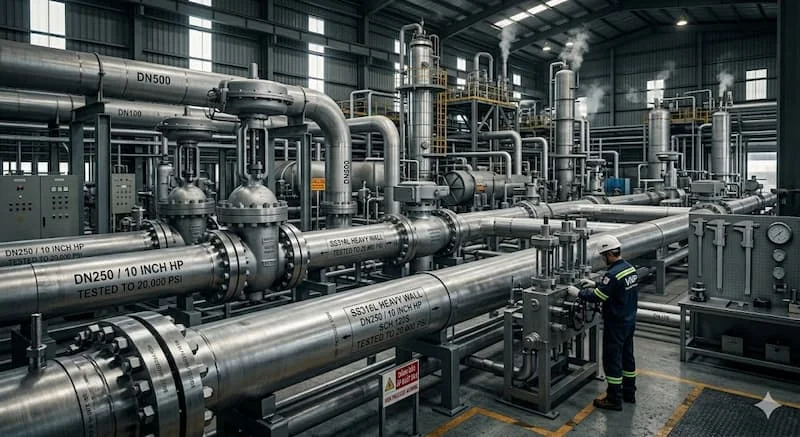

Ứng dụng thực tế của hệ thống ống thép inox DN250

Nhờ kích thước lớn và khả năng vận chuyển lưu chất mạnh mẽ, ống thép inox DN250 xuất hiện trong hầu hết các công trình hạ tầng trọng điểm:

• Hệ thống PCCC: Đóng vai trò là trục dẫn nước chính cho các tòa nhà cao tầng hoặc cụm nhà kho công nghiệp.

• Xử lý nước thải: Sử dụng trong các trạm bơm và bể lắng nhờ khả năng chống ăn mòn bởi các hợp chất hữu cơ.

• Ngành năng lượng (HVAC): Dẫn nước lạnh hoặc nước nóng cho hệ thống điều hòa trung tâm của các trung tâm thương mại lớn.

• Công nghiệp nặng: Dẫn hóa chất, dung môi trong các nhà máy lọc dầu hoặc sản xuất giấy.

Checklist hướng dẫn chọn mua ống thép inox DN250 chuẩn xác

Để đảm bảo mua đúng loại ống thép inox DN250 chất lượng, hãy tuân thủ quy trình 5 bước sau:

1. Xác định lưu chất: Nước sạch (304), Hóa chất/Nước biển (316), hay Khí khô (201)?

2. Xác định áp suất vận hành: Áp suất bao nhiêu bar? Từ đó tra bảng để chọn SCH10, SCH40 hay SCH80.

3. Kiểm tra đường kính ngoài: Đảm bảo OD ~273mm để tương thích với các thiết bị hiện có trên công trình.

4. Yêu cầu chứng chỉ: Luôn yêu cầu chứng chỉ xuất xưởng (CO/CQ) để kiểm tra thành phần hóa học và kết quả thử áp lực.

5. Kiểm tra bề mặt: Ống dùng cho thực phẩm cần độ bóng (BA/HL), ống công nghiệp có thể dùng bề mặt nhám (No.1).

FAQ - Những câu hỏi thường gặp về ống thép inox DN250

1. Ống inox DN250 có đường kính ngoài thực tế là bao nhiêu?

Đường kính ngoài (OD) của ống DN250 theo tiêu chuẩn phổ biến nhất là khoảng 273.05 mm.

2. Tại sao gọi là DN250 nhưng đo thước lại không ra 250mm?

DN là đường kính danh nghĩa, một con số quy ước để gọi tên kích thước ống. Số 250 chỉ mang tính chất định danh, đường kính thực tế sẽ phụ thuộc vào tiêu chuẩn sản xuất (ASTM, JIS, DIN).

3. Làm sao để phân biệt ống đúc và ống hàn DN250?

Bạn có thể quan sát bên trong lòng ống. Ống hàn sẽ có một đường gờ mờ chạy dọc theo thân ống, trong khi ống đúc hoàn toàn trơn láng và đồng nhất.

4. Nên chọn inox 304 hay 316 cho hệ thống DN250?

Nếu dùng cho nước sinh hoạt hoặc thực phẩm thông thường, inox 304 là đủ. Nếu dùng cho nước thải, hóa chất hoặc gần biển, hãy chọn inox 316 để đảm bảo tuổi thọ trên 20 năm.

Kết luận: Đầu tư đúng cho giá trị lâu dài

Ống thép inox DN250 là "huyết mạch" của những hệ thống công nghiệp lớn. Việc hiểu rõ từ thông số OD, độ dày SCH cho đến mác thép vật liệu không chỉ giúp bạn tối ưu hóa chi phí đầu tư mà còn đảm bảo an toàn tuyệt đối cho công trình ống inox dn250.
