Socket weld globe valve là gì?

Socket weld globe valve là gì? Trong các hệ thống công nghiệp đòi hỏi sự khắt khe về độ an toàn như nhà máy lọc dầu, hệ thống hơi nóng (steam) hay công nghệ hóa chất, việc đảm bảo các mối nối không bị rò rỉ dưới áp suất lớn là thách thức hàng đầu. Các mối nối ren truyền thống thường bộc lộ yếu điểm về khả năng chịu rung và độ kín khít, trong khi mặt bích lại chiếm quá nhiều diện tích trong các không gian hẹp. Socket weld globe valve (van cầu kết nối hàn socket) xuất hiện như một "cứu cánh" kỹ thuật, mang lại giải pháp kết nối liền khối, chịu áp lực cực cao và đảm bảo an toàn vận hành tuyệt đối cho các hệ thống đường ống DN nhỏ.

Việc hiểu rõ cơ chế và ứng dụng của dòng van này không chỉ giúp các kỹ sư tối ưu hóa thiết kế hệ thống mà còn ngăn ngừa những rủi ro cháy nổ hoặc thất thoát lưu chất nghiêm trọng do sự cố mối nối gây ra.

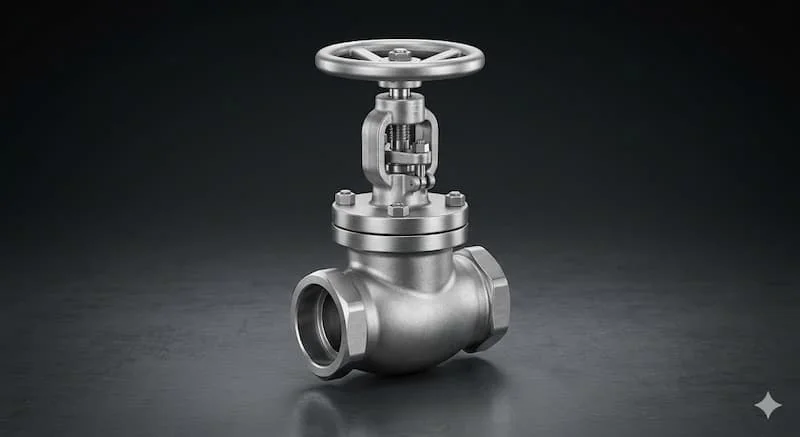

Socket weld globe valve là gì?

Socket weld globe valve là dòng van cầu chuyên dụng được thiết kế với hai đầu kết nối kiểu hàn socket, cho phép ống được đưa trực tiếp vào hốc van và hàn kín xung quanh. Đây là thiết bị lý tưởng để điều tiết dòng chảy, đóng mở tuyến tính và kiểm soát lưu lượng chính xác trong các môi trường vận hành khắc nghiệt, nơi các phương pháp kết nối thông thường không đáp ứng được yêu cầu về áp lực.

Nguyên lý hoạt động của globe valve

Khác với van bi (ball valve) chỉ tối ưu cho việc đóng mở nhanh, van cầu kết nối hàn socket hoạt động theo cơ chế di chuyển đĩa van lên xuống vuông góc với trục đường ống. Dòng chảy khi đi qua van sẽ đổi hướng theo hình chữ S, giúp giảm tốc độ dòng và cho phép người vận hành điều chỉnh lưu lượng một cách tinh tế và ổn định hơn.

Socket weld connection là gì?

Kết nối hàn socket (socket weld) là phương pháp mà đầu ống được chèn vào một "ổ" (socket) trên thân van, sau đó thực hiện hàn phi lê (fillet weld) xung quanh mối nối. Do không sử dụng ren hay gioăng đệm (gasket), mối nối này trở thành một khối liền mạch, loại bỏ hoàn toàn nguy cơ rò rỉ tại vị trí kết nối, đặc biệt phù hợp với các hệ thống ống có đường kính nhỏ (DN ≤ 2”).

Phân tích chuyên sâu về kỹ thuật và cấu tạo

Cấu tạo chi tiết

Một chiếc van cầu kết nối hàn socket tiêu chuẩn bao gồm các bộ phận chính:

• Body (Thân van): Thường được đúc từ thép carbon hoặc thép không gỉ để chịu áp lực.

• Bonnet (Nắp van): Đảm bảo độ kín cho phần trục.

• Disc (Đĩa van): Thành phần tiếp xúc trực tiếp để điều tiết lưu lượng.

• Stem (Trục van): Truyền lực từ vô lăng xuống đĩa van.

• Seat Ring: Bề mặt làm kín giúp ngăn chặn lưu chất khi van đóng.

• Socket weld ends: Thiết kế hốc hàn đặc thù cho việc lắp đặt.

Thông số kỹ thuật tiêu chuẩn

Để đảm bảo tính tương thích, các van này thường tuân thủ các chuẩn quốc tế:

• Kích thước: Phổ biến từ 1/2” đến 2”.

• Áp suất (Pressure Class): Đa dạng từ Class 150 đến Class 2500.

• Tiêu chuẩn: Thiết kế theo ASME B16.34 hoặc API 602.

• Vật liệu: Carbon steel (cho chịu áp) hoặc Stainless steel SS304/SS316 (cho chống ăn mòn).

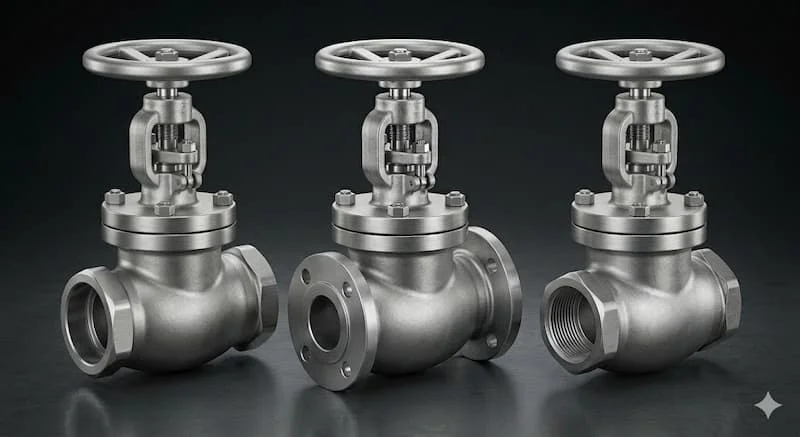

So sánh phương pháp kết nối

Ứng dụng thực tế và lưu ý chuyên gia

Van cầu kết nối hàn socket là thiết bị không thể thiếu trong các nhà máy dầu khí, hệ thống lò hơi áp suất cao (steam systems) và các nhà máy hóa chất. Loại van này đặc biệt phát huy tác dụng trong những hệ thống có áp suất làm việc > 600 PSI và nhiệt độ cao, nơi mà sự an toàn của con người và tài sản được đặt lên hàng đầu.

Tuy nhiên, sai lầm phổ biến nhất khi triển khai là áp dụng van này cho các hệ thống cần tháo lắp hoặc bảo trì thường xuyên. Vì là mối hàn cố định, việc thay thế van đòi hỏi phải cắt ống, gây tốn kém thời gian và chi phí. Bên cạnh đó, việc chọn sai Class pressure so với áp suất thực tế của hệ thống hoặc sử dụng kỹ thuật hàn không đạt chuẩn là nguyên nhân trực tiếp dẫn đến thất bại của mối nối.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn van:

1. Xác định Pressure Class: Đảm bảo Class van vượt áp suất vận hành tối đa.

2. Kiểm tra nhiệt độ: Chọn vật liệu phù hợp để tránh biến dạng kim loại.

3. Vật liệu: Ưu tiên SS316 cho môi trường ăn mòn, Carbon steel cho các hệ thống khí/dầu thông thường.

4. Tiêu chuẩn: Luôn kiểm tra tính tuân thủ ASME/API trước khi mua hàng.

Lưu ý khi lắp đặt:

Khi lắp đặt, kỹ thuật viên cần làm sạch bề mặt hàn để loại bỏ bụi bẩn và dầu mỡ. Cần canh chỉnh trục ống thẳng hàng trước khi hàn để tránh ứng suất lên mối nối sau này. Đặc biệt, phải sử dụng kỹ thuật hàn phù hợp để đảm bảo chiều sâu và độ ngấu của mối hàn, đồng thời kiểm tra rò rỉ (leak test) kỹ lưỡng sau khi mối hàn đã nguội hẳn.

Câu hỏi thường gặp (FAQ)

Van này dùng cho áp suất bao nhiêu?

Tùy vào thiết kế, van có thể chịu áp từ Class 150 đến Class 2500.

Có thể tháo socket weld globe valve dễ dàng không?

Không, vì đây là mối hàn cố định, việc tháo lắp yêu cầu cắt ống.

Sự khác biệt giữa Globe valve và Ball valve?

Globe valve điều tiết lưu lượng chính xác, trong khi Ball valve chủ yếu dùng để đóng mở nhanh.

Vật liệu phổ biến nhất là gì?

Thường gặp nhất là thép đúc (Carbon steel), SS304 và SS316.

Có dùng cho hơi nóng được không?

Có, đây là lựa chọn hàng đầu cho các hệ thống hơi nóng công nghiệp.

Kết luận

Van cầu kết nối hàn socket là giải pháp kỹ thuật ưu việt cho các yêu cầu khắt khe về độ kín và khả năng chịu áp trong công nghiệp nặng. Mặc dù yêu cầu quy trình lắp đặt chuyên nghiệp, nhưng những giá trị về độ bền và an toàn mà dòng van này mang lại là không thể thay thế.
