Ống Inox Chịu Áp Lực Cao: Tiêu Chuẩn, Thông Số & Cách Chọn

Trong vận hành các hệ thống công nghiệp hiện đại như khí nén áp suất cao, nồi hơi hay các đường dẫn hóa chất, việc lựa chọn vật liệu đường ống không đơn thuần là bài toán về chi phí, mà là bài toán về an toàn sinh mạng và hiệu quả vận hành. Bạn đã bao giờ tự hỏi liệu hệ thống của mình có thực sự an toàn khi sử dụng loại ống inox thông thường cho các vị trí yêu cầu áp lực lớn?

Sự chủ quan trong việc lựa chọn tiêu chuẩn độ dày hoặc nhầm lẫn giữa ống trang trí và ống công nghiệp có thể dẫn đến những hậu quả thảm khốc: nổ ống, rò rỉ hóa chất độc hại, gây đình trệ sản xuất và thiệt hại khổng lồ về tài sản. Hiểu rõ về ống thép inox chịu áp lực cao chính là yếu tố sống còn để đảm bảo hệ thống hoạt động liên tục và ổn định.

Ống inox chịu áp lực cao là gì? Định nghĩa chuẩn ngành

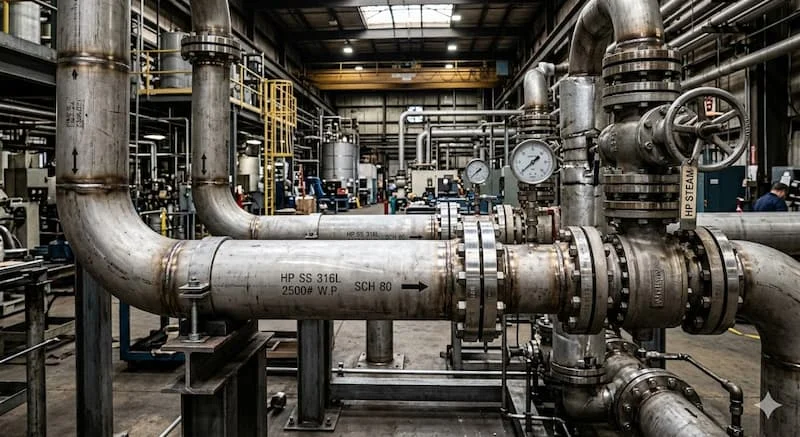

Ống thép inox chịu áp lực cao là loại ống thép không gỉ được chế tạo đặc biệt với độ dày thành ống lớn và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt (như ASTM) để có khả năng chống lại áp suất nội tại cực lớn. Không giống như ống trang trí mỏng nhẹ, dòng ống này được thiết kế để dẫn lưu các môi chất như khí nén, hơi nóng, dầu khí và hóa chất trong môi trường khắc nghiệt mà không bị biến dạng hay nứt vỡ.

Đặc điểm cốt lõi của loại ống này nằm ở sự kết hợp giữa mác thép bền bỉ (inox 304/316) và cấu trúc cơ khí vững chắc. Chúng được ứng dụng rộng rãi trong các nhà máy thực phẩm, hóa chất và dầu khí – nơi mà bất kỳ một sai sót nhỏ nào về áp suất cũng có thể dẫn đến sự cố nghiêm trọng.

Nguyên lý chịu áp lực của ống: Tại sao độ dày là quyết định?

Khả năng chịu đựng áp suất của một đường ống inox phụ thuộc vào ba yếu tố chính: vật liệu, đường kính và đặc biệt là độ dày thành ống. Theo nguyên lý cơ học chất lỏng, khi áp suất bên trong tăng lên, nó sẽ tạo ra lực căng tác động trực tiếp lên bề mặt thành ống.

• Độ dày (Schedule - SCH): Chỉ số SCH càng cao (ví dụ SCH40, SCH80, SCH160), thành ống càng dày và khả năng chịu áp càng lớn.

• Đường kính: Với cùng một độ dày, ống có đường kính nhỏ hơn thường chịu được áp lực cao hơn ống có đường kính lớn do diện tích bề mặt chịu lực ít hơn.

• Vật liệu: Inox 316 với thành phần Molypden không chỉ chịu ăn mòn tốt mà còn giữ được độ bền cơ học tốt hơn trong môi trường nhiệt độ và áp suất biến thiên.

Insight chuyên gia: Đừng chỉ nhìn vào kích thước ngoài, hãy luôn kiểm tra chỉ số SCH. Ống càng dày đồng nghĩa với việc biên độ an toàn cho hệ thống của bạn càng được nới rộng.

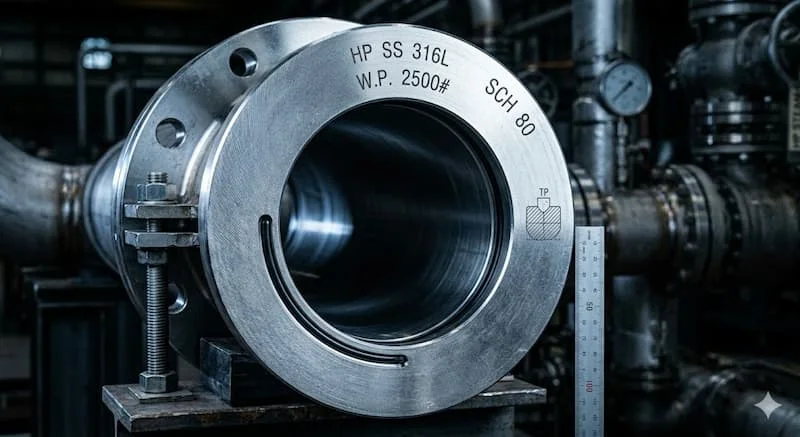

Phân loại ống inox chịu áp lực cao chuyên sâu

Để chọn đúng loại ống phù hợp với bài toán kỹ thuật, các kỹ sư cần phân loại dựa trên ba tiêu chí then chốt:

1. Phân loại theo cấu tạo (Quan trọng nhất cho áp lực)

• Ống đúc (Seamless Pipe): Được sản xuất bằng cách kéo phôi thép đặc qua khuôn, không có đường hàn. Đây là loại ống chịu áp tốt nhất vì loại bỏ hoàn toàn rủi ro nứt vỡ tại mối hàn, cực kỳ an toàn cho hệ thống hơi nóng và khí nén cao áp.

• Ống hàn (Welded Pipe): Được tạo ra từ tấm inox cuộn lại và hàn dọc thân. Dù công nghệ hàn hiện đại đã rất tốt, nhưng ống hàn thường chỉ dùng cho áp lực trung bình hoặc thấp hơn ống đúc.

2. Phân loại theo vật liệu (Mác thép)

• Inox 304/304L: Phổ biến nhất nhờ sự cân bằng giữa giá thành và khả năng chống gỉ. Phù hợp cho nước sạch, thực phẩm và khí nén thông thường.

• Inox 316/316L: Chứa thêm Molypden, chuyên dùng cho môi trường hóa chất, nước biển hoặc hệ thống có yêu cầu chống ăn mòn kẽ hở nghiêm ngặt.

3. Phân loại theo tiêu chuẩn quốc tế

Các loại ống này phải tuân thủ các chứng chỉ như ASTM A312 (cho ống đúc và hàn nhiệt độ cao), ASTM A213 (ống trao đổi nhiệt) hoặc ASTM A106. Việc thiếu các chứng chỉ này đồng nghĩa với việc ống không đủ điều kiện để lắp đặt trong các hệ thống áp lực công nghiệp.

Thông số kỹ thuật quan trọng của ống inox áp lực

Dưới đây là bảng thông số tham khảo giúp bạn hình dung mối liên hệ giữa kích thước danh định và độ dày thành ống theo chuẩn ASME/ANSI:

Ghi chú: Áp lực làm việc thực tế còn phụ thuộc vào nhiệt độ vận hành. Nhiệt độ càng cao, giới hạn bền của inox càng giảm, do đó cần phải tính toán hệ số suy giảm áp suất theo tiêu chuẩn ASME B31.3.

So sánh ống inox thường và ống chịu áp lực cao

Việc sử dụng sai mục đích là nguyên nhân hàng đầu dẫn đến rò rỉ hệ thống. Hãy xem sự khác biệt rõ rệt:

Tại sao đầu tư ống inox chịu áp lực cao là giải pháp tiết kiệm nhất?

Dù chi phí ban đầu cho các dòng ống đúc chuẩn ASTM thường cao hơn ống thường, nhưng lợi ích dài hạn mà nó mang lại là không thể phủ nhận:

1. Đảm bảo an toàn tuyệt đối: Loại bỏ rủi ro cháy nổ, bảo vệ tính mạng công nhân viên.

2. Chống rò rỉ tối ưu: Giảm thất thoát môi chất (khí, dầu, hóa chất), từ đó tiết kiệm chi phí vận hành.

3. Tuổi thọ vượt trội: Khả năng chịu mỏi cơ khí và ăn mòn giúp hệ thống hoạt động 10-20 năm mà không cần thay thế.

4. Tuân thủ pháp lý: Đáp ứng các yêu cầu khắt khe về kiểm định an toàn thiết bị áp lực của nhà nước.

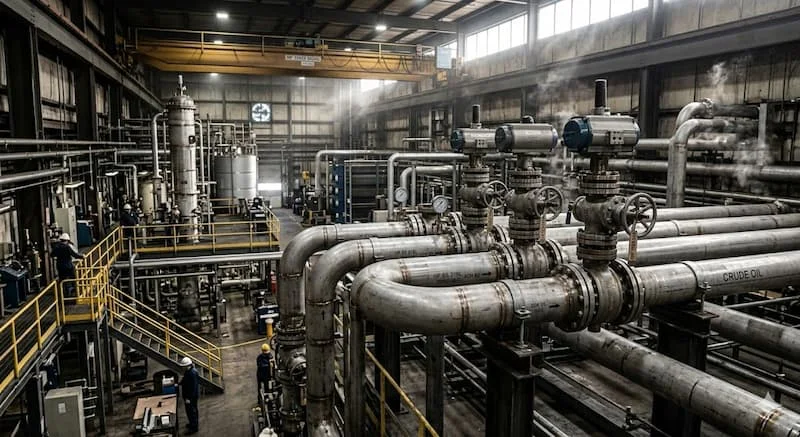

Ứng dụng thực tế: Những nơi bắt buộc dùng ống inox chịu áp

• Hệ thống khí nén công nghiệp: Dẫn khí từ máy nén đến các thiết bị đầu cuối với áp suất từ 7-15 bar hoặc cao hơn.

• Nồi hơi và đường dẫn hơi (Steam): Nơi nhiệt độ cao kết hợp với áp suất lớn đòi hỏi ống đúc 304/316 dày.

• Ngành dầu khí & Hóa chất: Vận chuyển môi chất ăn mòn dưới áp suất cao trong các nhà máy lọc dầu.

• Sản xuất thực phẩm & Dược phẩm: Các hệ thống tiệt trùng UHT hoặc chiết rót áp lực cao cần ống chịu áp bề mặt vi sinh.

Sai lầm thường gặp khi chọn mua ống chịu áp

Nhiều đơn vị thu mua thường mắc phải những sai lầm chết người như:

• Chỉ hỏi mua "ống inox 304" mà không hỏi "độ dày SCH bao nhiêu": Dẫn đến việc mua phải ống quá mỏng cho hệ thống áp lực.

• Dùng ống hàn thay cho ống đúc ở vị trí trọng yếu: Để tiết kiệm chi phí, nhưng lại làm tăng nguy cơ nứt mối hàn dưới áp suất biến thiên.

• Bỏ qua yếu tố phụ kiện (Fitting): Sử dụng ống chịu áp nhưng lại lắp với co, tê mỏng không cùng tiêu chuẩn, khiến mối nối trở thành "điểm yếu chí tử".

FAQ – Giải đáp thắc mắc từ kỹ sư

1. Ống inox đúc có thực sự tốt hơn ống hàn không?

Trong các ứng dụng áp lực cao, câu trả lời là CÓ. Ống đúc đồng nhất về cấu trúc, không có vùng ảnh hưởng nhiệt (HAZ) như tại mối hàn, giúp chịu tải đồng đều hơn.

2. Làm sao biết ống tôi đang mua là ống chịu áp?

Ống chịu áp công nghiệp thường có bề mặt mờ, thành ống dày rõ rệt và luôn có thông tin tiêu chuẩn ASTM, mác thép và số lô được in laser hoặc in nhiệt trên thân ống.

3. Có thể dùng ống inox 201 để chịu áp không?

Không khuyến khích. Inox 201 dễ bị ăn mòn rỗ, theo thời gian các lỗ kim li ti sẽ làm yếu thành ống, gây rò rỉ đột ngột dưới áp suất.

4. SCH40 và SCH80 khác gì nhau?

SCH80 có thành ống dày hơn SCH40 cho cùng một kích thước đường kính, do đó SCH80 chịu áp lực cao hơn.

Kết luận: An toàn hệ thống bắt đầu từ việc chọn đúng ống inox chịu áp

Việc đầu tư vào ống inox chịu áp lực cao chuẩn kỹ thuật không chỉ là tuân thủ các quy chuẩn an toàn mà còn là cách để bảo vệ uy tín và tài sản của doanh nghiệp. Đừng để những sai lầm nhỏ về thông số dẫn đến những tổn thất không đáng có. Một hệ thống đường ống vững chắc chính là xương sống của một nhà máy vận hành hiệu quả ống inox chịu áp lực cao.
