Ống inox D100 là gì? Hiểu đúng ý nghĩa ký hiệu “D”

Ống inox D100 là gì? Trong quá trình triển khai dự án, không ít lần các kỹ sư hoặc đơn vị thu mua gặp phải tình huống bối rối khi đọc bản vẽ kỹ thuật hoặc bảng báo giá có ghi ký hiệu "ống lnox d100". Câu hỏi đặt ra ngay lúc đó là: D100 cụ thể là gì? Nó có phải là DN100 hay không?

Việc không rõ ràng giữa các ký hiệu đường kính là một lỗi cực kỳ phổ biến trong ngành cơ khí và xây dựng. Chỉ một sai sót nhỏ trong việc diễn giải ký hiệu "D" có thể dẫn đến việc đặt hàng sai kích thước, khiến vật tư không thể lắp ráp khớp với hệ thống hiện có, gây lãng phí ngân sách và đình trệ tiến độ thi công. Hiểu đúng về ống lnox d100 ngay từ đầu không chỉ giúp bạn tối ưu quy trình làm việc mà còn đảm bảo tính bền vững cho toàn bộ kết cấu công trình.

Ống inox D100 là gì? Hiểu đúng ý nghĩa ký hiệu “D”

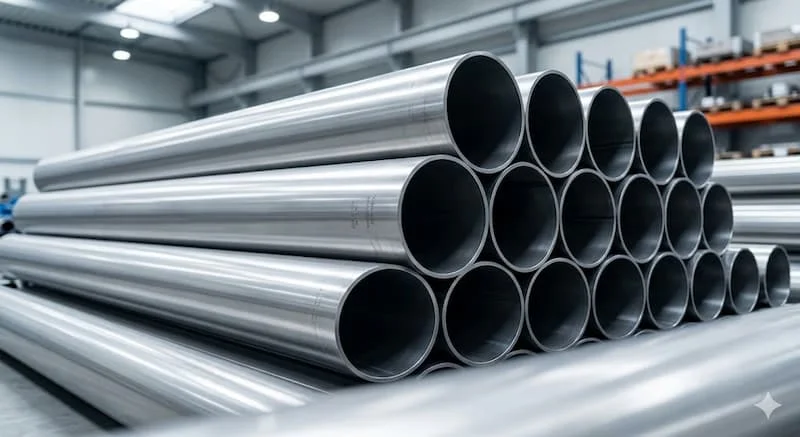

Để hiểu về ống lnox d100, trước hết chúng ta cần làm rõ quy ước ký hiệu trong ngành ống thép không gỉ. Thông thường, ký hiệu "D" đi kèm với một con số cụ thể được dùng để chỉ định kích thước hình học của ống.

• Định nghĩa kỹ thuật: Ống lnox d100 được hiểu phổ biến nhất là loại ống có đường kính ngoài (Outer Diameter - OD) xấp xỉ 100mm. Đây là thông số đo thực tế từ mép ngoài bên này sang mép ngoài bên kia của mặt cắt ống.

• Phân biệt D và DN: Đây là điểm mấu chốt để tránh sai lầm. Ký hiệu D thường đại diện cho đường kính ngoài thực tế, trong khi DN (Nominal Diameter) là đường kính danh nghĩa – một con số quy ước dùng để định danh kích thước ống theo tiêu chuẩn quốc tế.

Điểm quan trọng cần ghi nhớ: D100 ≠ DN100. Một chiếc ống có đường kính ngoài 100mm (D100) sẽ có đặc tính kỹ thuật hoàn toàn khác so với ống định danh DN100 (thường có OD thực tế lớn hơn, khoảng 114mm tùy tiêu chuẩn). Việc đánh đồng hai khái niệm này là nguyên nhân chính dẫn đến các sự cố lắp đặt tại công trường.

Thông số kỹ thuật chi tiết của ống inox D100

Ống lnox d100 thuộc nhóm kích thước lớn, thường được ứng dụng trong các hệ thống đòi hỏi khả năng chịu lực và lưu lượng truyền tải cao. Để lựa chọn đúng, bạn cần nắm vững các thông số cơ bản sau:

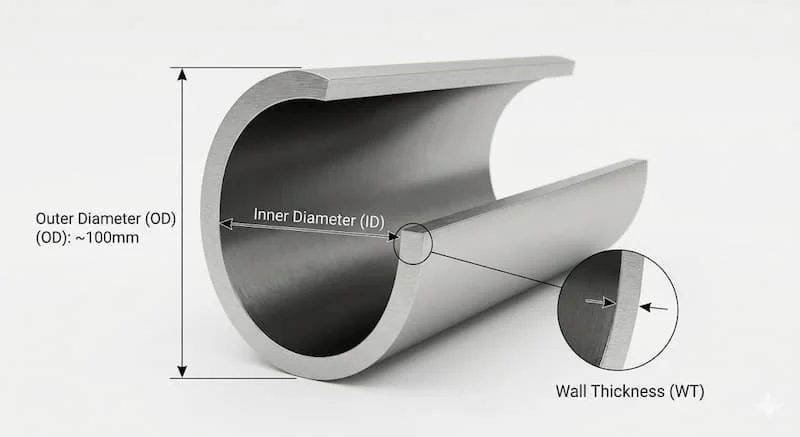

Đường kính ngoài và Độ dày

• Đường kính ngoài (OD): Thực tế dao động quanh mức ~100mm.

• Độ dày thành ống:

  • Hệ dân dụng: Thường từ 1.5mm – 3mm. Loại này ưu tiên độ bóng bề mặt, dùng cho trang trí hoặc kết cấu nhẹ.

  • Hệ công nghiệp: Thường từ 3mm – 8mm. Ống dày hơn giúp chịu được áp suất dòng chảy lớn và tác động ngoại lực mạnh.

Vật liệu và Chế tác

• Mác thép phổ biến:

  • Inox 201: Phù hợp cho trang trí nội thất, giá thành rẻ nhưng khả năng chống ăn mòn hạn chế.

  • Inox 304: Loại inox phổ biến nhất, cân bằng giữa chi phí và khả năng chống gỉ sét tuyệt vời trong môi trường thông thường.

  • Inox 316: Dòng cao cấp, chuyên dùng cho môi trường axit, hóa chất hoặc các công trình biển.

• Phân loại: Gồm ống hàn (phù hợp cho kết cấu trang trí, đường dẫn áp suất thấp) và ống đúc (chịu áp suất cực cao, không có đường hàn dọc thân).

Phân biệt ống lnox D100, Phi 100 và DN100

Sự nhập nhèm giữa ba khái niệm này thường xuyên xảy ra, ngay cả với những người có kinh nghiệm. Hãy cùng phân tích sâu để thấy sự khác biệt:

1. Phi 100 (ø100): Cách gọi "phi" thường mang tính dân gian và thói quen tại Việt Nam. Về cơ bản, phi 100 tương đương với D100, tức là ám chỉ đường kính ngoài xấp xỉ 100mm.

2. D100: Là ký hiệu kỹ thuật cụ thể hóa đường kính ngoài OD = 100mm. Đây là con số đo đạc thực tế bằng thước kẹp.

3. DN100: Đây mới là "bẫy" kích thước. DN100 không phải là 100mm. Theo tiêu chuẩn hệ inch hoặc hệ mét phổ biến (như ASTM), ống DN100 (tương đương 4 inch) thường có đường kính ngoài thực tế là 114.3mm.

Vì sao có sự khác biệt này? DN là thông số dùng để tính toán lưu lượng và đồng bộ hóa các phụ kiện như van, mặt bích. Mỗi tiêu chuẩn (ASTM, JIS, DIN) sẽ có một bảng quy đổi DN sang OD riêng biệt. Do đó, nếu bản vẽ ghi D100 mà bạn mua nhầm ống DN100, sai số lên tới hơn 14mm sẽ khiến việc lắp đặt trở nên bất khả thi.

So sánh ống lnox D100 với các kích thước khác

Trong dải kích thước ống inox, ống lnox d100 được coi là "kích thước lớn phổ biến". Để thấy rõ vai trò của nó, chúng ta có thể so sánh với các hệ ống lân cận:

• Phi 76 và Phi 90: Thuộc nhóm trung bình lớn, thường dùng làm lan can sân vận động, tay vịn lớn hoặc đường dẫn nước dân dụng.

• D100 (Phi 100): Bước sang ngưỡng kích thước Rất lớn. Ở kích thước này, ống bắt đầu thể hiện khả năng chịu lực nén và lực uốn cực cao, phù hợp làm cột trụ hoặc hệ thống lọc công nghiệp.

• Phi 114 (DN100): Dành cho các hệ thống công nghiệp hạng nặng, đường ống trục chính của tòa nhà hoặc các bồn chứa áp lực.

Việc chọn D100 thay vì các kích thước nhỏ hơn thường dựa trên yêu cầu về sự bề thế của công trình hoặc nhu cầu vận chuyển một khối lượng chất lỏng lớn trong thời gian ngắn mà vẫn đảm bảo an toàn hệ thống.

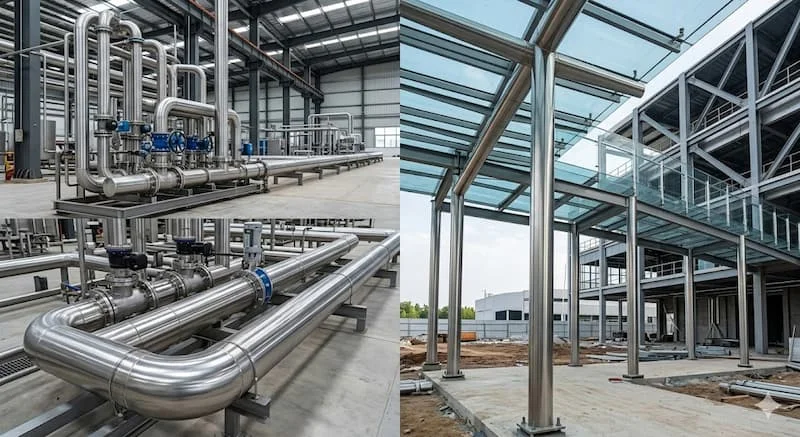

Ứng dụng thực tế và sai lầm thường gặp khi dùng ống lnox D100

Nhờ sự chắc chắn và diện tích bề mặt lớn, ống lnox d100 hiện diện trong nhiều lĩnh vực:

• Hệ thống đường ống công nghiệp: Dẫn dầu, hóa chất hoặc thực phẩm trong các nhà máy quy mô lớn.

• Kết cấu xây dựng: Làm cột trụ inox cho các sảnh tòa nhà, hệ khung đỡ mái kính cường lực, hoặc các kết cấu trang trí ngoại thất yêu cầu sự sang trọng.

• Hệ thống xử lý nước: Làm ống dẫn chính trong các trạm lọc nước thải hoặc cấp nước sạch.

Sai lầm cần tránh:

• Nhầm lẫn giữa DN và D: Như đã phân tích, đây là sai lầm gây tốn kém nhất.

• Chọn sai độ dày: Sử dụng ống quá mỏng cho kết cấu chịu lực lớn sẽ dẫn đến hiện tượng võng, móp méo sau một thời gian sử dụng.

• Sử dụng Inox 201 ngoài trời: Nhiều khách hàng chọn inox 201 để tiết kiệm chi phí, nhưng với ống lớn như D100, việc thay thế khi bị gỉ sét là rất khó khăn và tốn kém. Hãy ưu tiên inox 304 cho môi trường ngoài trời.

Cách chọn ống lnox D100 đúng kỹ thuật: Checklist chuyên gia

Để đảm bảo chọn đúng loại ống lnox d100 cho dự án, hãy áp dụng bộ checklist sau:

1. Xác định rõ OD hay DN: Yêu cầu nhà cung cấp xác nhận đường kính ngoài thực tế là 100mm hay 114mm.

2. Đối soát bản vẽ kỹ thuật: Xem xét các phụ kiện đi kèm (van, co, tê) đang theo tiêu chuẩn nào để đồng bộ kích thước ống.

3. Lựa chọn độ dày phù hợp: Căn cứ vào áp suất làm việc hoặc tải trọng kết cấu để chọn độ dày (từ 1.5mm đến 8mm).

4. Chọn vật liệu theo môi trường: Inox 304 cho đa số ứng dụng, Inox 316 cho môi trường khắc nghiệt.

5. Kiểm tra tiêu chuẩn sản xuất: Đảm bảo ống đáp ứng các chứng chỉ chất lượng như ASTM A312 (cho ống công nghiệp) hoặc ASTM A554 (cho ống trang trí).

Lưu ý: Tuyệt đối không chỉ ghi ngắn gọn "D100" trong đơn đặt hàng. Bạn nên ghi đầy đủ: Ống inox 304, D100 x độ dày x chiều dài.

FAQ – Giải đáp thắc mắc về ống lnox D100

1. Ống inox D100 là gì?

→ Là loại ống thép không gỉ có đường kính ngoài thực tế đo được xấp xỉ 100mm.

2. D100 có phải là DN100 không?

→ Không. D100 có OD = 100mm, trong khi DN100 thường có OD lên tới 114.3mm. Hai loại này không lắp chung phụ kiện với nhau được.

3. Phi 100 và D100 có khác nhau không?

→ Trong thực tế giao dịch tại Việt Nam, hai cách gọi này thường được hiểu là một, đều chỉ ống có đường kính ngoài 100mm.

4. Ống D100 có độ dày tối đa bao nhiêu?

→ Tùy đơn vị sản xuất, nhưng với ống công nghiệp, độ dày có thể lên tới 8mm hoặc hơn để chịu áp lực cao.

Kết luận

Hiểu rõ bản chất của ống lnox d100 và phân biệt được nó với các khái niệm như DN100 là bước đi tiên quyết để đảm bảo tính kỹ thuật cho mọi công trình. Việc nắm vững các thông số về đường kính ngoài, độ dày và mác thép sẽ giúp bạn tự tin hơn trong việc đàm phán vật tư và giám sát thi công.

Hãy theo dõi honto.vn để nhận thêm thông tin về ống inox D100!
