Y Strainer Mesh là gì?

Y strainer mesh là gì? Trong quá trình vận hành các mạng lưới cơ điện hay dây chuyền sản xuất công nghiệp, không ít kỹ sư từng gặp phải tình trạng van điều khiển tự động liên tục bị kẹt, máy bơm nước sụt giảm lưu lượng hoặc phát ra tiếng kêu lạ do mài mòn cánh quạt. Nguyên nhân thường không nằm ở thiết bị chính, mà bắt nguồn từ việc lựa chọn sai thông số kỹ thuật của bộ lọc chữ Y, đặc biệt là phần lưới lọc bên trong.

Việc trang bị và thấu hiểu cách lựa chọn đúng y strainer mesh (lưới lọc Y) chính là chìa khóa kỹ thuật quyết định khả năng giữ cặn bẩn, duy trì lưu lượng ổn định và bảo vệ toàn diện cho các thiết bị đắt tiền phía sau.

Vì sao việc lựa chọn lưới lọc Y lại quan trọng?

Lưới lọc (Mesh) chịu trách nhiệm trực tiếp trong việc phân loại kích thước hạt cặn trước khi dòng chảy đi vào các vị trí nhạy cảm như van giảm áp, bơm cao áp hay bẫy hơi. Nếu chọn lưới có mắt quá thô, cặn bẩn sẽ lọt qua và làm hỏng thiết bị; ngược lại, nếu chọn lưới quá mịn, hiện tượng sụt áp sẽ xảy ra nhanh chóng do lưới bị bít tắc chỉ sau thời gian ngắn vận hành.

Chính vì thế, việc tính toán và chọn đúng lưới lọc Y giúp cân bằng hoàn hảo giữa hiệu quả giữ cặn và áp lực dòng chảy, giúp hệ thống vận hành bền bỉ theo thời gian.

Y Strainer Mesh là gì?

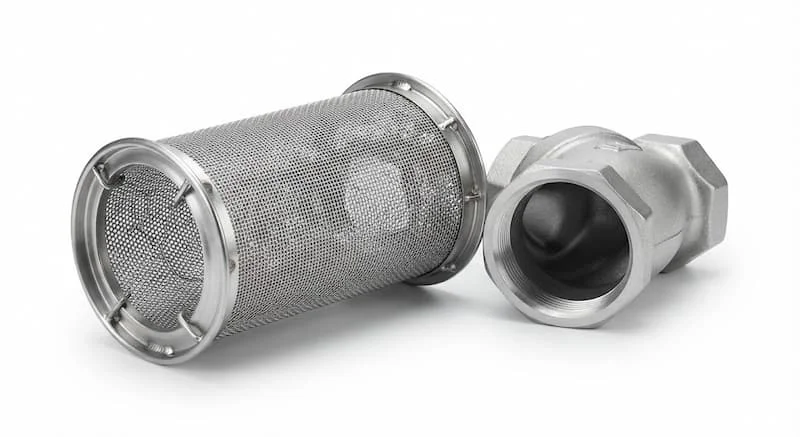

Y Strainer Mesh (lưới lọc Y) là thông số chỉ mật độ lỗ lưới hoặc số lượng mắt lưới trên mỗi inch vuông của lưới lọc trong van y lọc, đóng vai trò quyết định kích thước hạt cặn tối đa có thể bị giữ lại.

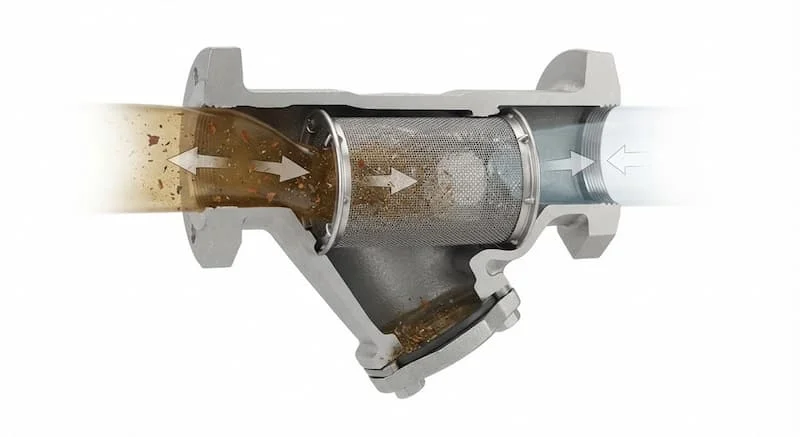

Nguyên lý hoạt động của phụ kiện này rất đơn giản: dòng lưu chất mang theo tạp chất đi xuyên qua lớp lưới, các hạt rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại tại bầu chứa cặn, trong khi dòng chất lỏng sạch tiếp tục đi qua. Để hiểu rõ hơn, chúng ta cần phân biệt khái niệm Mesh và Micron thông qua bảng quy đổi tiêu chuẩn kỹ thuật.

Cấu tạo chi tiết và các loại Mesh phổ biến trong Y Strainer

Cấu tạo của lưới lọc Y Strainer:

• Khung lưới chịu lực: Chế tạo từ thép không gỉ Inox 304 hoặc Inox 316 chống ăn mòn.

• Lưới đan (Wire Mesh) hoặc Lưới đục lỗ (Perforated Screen): Tăng cường độ bền cơ học dưới áp lực dòng chảy lớn.

• Hình dạng: Thiết kế dạng hình trụ dài hoặc hình nón giúp tối ưu diện tích bề mặt lọc.

Các loại Mesh phổ biến hiện nay:

Tùy thuộc vào yêu cầu lọc thô hay lọc tinh, các cấp Mesh thông dụng bao gồm: 10 Mesh, 20 Mesh, 40 Mesh, 60 Mesh, 80 Mesh, 100 Mesh, 150 Mesh và 200 Mesh.

Bảng quy đổi Mesh sang Micron tiêu chuẩn:

Nguyên lý chung: Mesh càng lớn thì lỗ lọc càng nhỏ, và Micron càng nhỏ thì khả năng lọc càng tinh.

Phân tích chuyên sâu: Tầm quan trọng và so sánh các cấp lọc

Vì sao chọn đúng lưới lọc Y lại quan trọng?

• Ngăn chặn cặn bẩn: Giữ lại hoàn toàn mạt hàn, rỉ sét và cát sỏi sinh ra trong đường ống.

• Chống sụt áp: Tránh hiện tượng nghẽn mạch gây tụt áp suất đột ngột trên đường ống cấp.

• Bảo vệ thiết bị: Kéo dài tuổi thọ cho van điều khiển, cốc ngưng hơi (steam trap) và máy bơm công nghiệp.

So sánh các cấp Mesh và vật liệu lưới

Kết luận: Việc cân nhắc kỹ lưỡng giữa nhu cầu tinh lọc và lưu lượng dòng chảy sẽ giúp bạn chọn được cấp độ lưới tối ưu nhất cho hệ thống của mình.

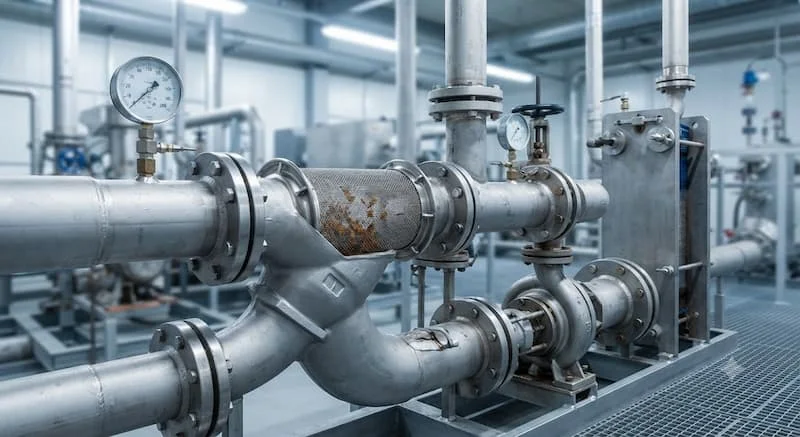

Ứng dụng thực tế và những sai lầm thường gặp

Tùy vào từng môi trường mà kỹ sư sẽ chọn cấp lưới lọc Y phù hợp:

• Nước sạch & Nước thô: Dùng từ 20 Mesh đến 60 Mesh để loại bỏ rong rêu, cát sỏi.

• Hơi nóng & Khí nén: Thường dùng từ 60 Mesh đến 100 Mesh để giữ lại mạt sắt li ti, bảo vệ bẫy hơi.

• Hóa chất & Dược phẩm: Yêu cầu các cấp lọc cao từ 100 Mesh đến 200 Mesh làm từ Inox 316.

Những sai lầm phổ biến khi lựa chọn:

• Chọn Mesh quá nhỏ (quá mịn) cho đường ống nước thô khiến lưới bị bít tắc liên tục chỉ sau vài giờ hoạt động.

• Không thường xuyên kiểm tra đồng hồ chênh áp, để cặn tích tụ quá nhiều làm rách lưới lọc bên trong.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng chuẩn kỹ thuật

Checklist chọn lưới lọc Y tối ưu:

✓ Xác định chính xác loại lưu chất (Nước, hơi, dầu hay hóa chất).

✓ Xác định kích thước hạt cặn lớn nhất có thể xuất hiện trong đường ống.

✓ Kiểm tra lưu lượng dòng chảy thực tế để tránh chọn lưới quá kín gây sụt áp.

✓ Kiểm tra áp suất và nhiệt độ làm việc của toàn hệ thống.

✓ Lựa chọn vật liệu lưới (Inox 304 hoặc Inox 316) tương thích với hóa chất.

✓ Chọn mua sản phẩm chính hãng từ các nhà cung cấp uy tín.

Lưu ý quan trọng khi sử dụng và vệ sinh lưới lọc:

1. Lên lịch kiểm tra và vệ sinh lưới lọc định kỳ hàng tháng hoặc hàng quý.

2. Kiểm tra kỹ xem lưới có bị biến dạng, rách hay mòn thủng dưới áp lực cao hay không.

3. Thay thế ngay lưới lọc mới nếu phát hiện các mắt lưới bị dãn rộng hoặc đứt gãy.

FAQ: Câu hỏi thường gặp về lưới lọc Y

1. Chỉ số Mesh trong Y Strainer Mesh là gì?

Mesh là đơn vị đo mật độ chỉ số mắt lưới, biểu thị số lượng lỗ đan trên một chiều dài 1 inch vuông. Chỉ số này càng cao đồng nghĩa với việc lỗ lọc càng nhỏ và khả năng lọc càng tinh.

2. 40 Mesh tương đương với bao nhiêu Micron?

Theo bảng quy đổi kỹ thuật tiêu chuẩn, lưới 40 Mesh có kích thước lỗ lọc xấp xỉ 420 Micron, chuyên dùng cho các hệ thống lọc thô trung gian.

3. Có thể thay đổi loại Mesh khác nhau cho cùng một thân van Y Strainer không?

Hoàn toàn được, miễn là kích thước và thiết kế của lõi lưới tương thích hoàn toàn với bầu chứa bên trong thân van Y Strainer sẵn có trên đường ống của bạn.

Tổng kết

Lưới lọc Y đóng vai trò là yếu tố cốt lõi quyết định hiệu quả lọc cặn, khả năng bảo vệ thiết bị và độ ổn định của toàn bộ mạng lưới đường ống công nghiệp. Việc cân nhắc kỹ lưỡng loại lưu chất, kích thước cặn và lưu lượng làm việc sẽ giúp bạn chọn đúng cấp Mesh tối ưu nhất.
