Strainer steam là gì?

Strainer steam là gì? Trong quá trình vận hành các dây chuyền nhiệt hơi công nghiệp, không ít kỹ sư cơ điện từng đau đầu khi đối mặt với tình trạng bộ tách nước ngưng (steam trap) liên tục bị kẹt, van điều khiển tự động xì hơi do trầy xước bề mặt làm kín, hay các thiết bị trao đổi nhiệt bỗng dưng sụt giảm hiệu suất trầm trọng. Nguyên nhân sâu xa thường xuất phát từ những mảnh xỉ hàn, mạt kim loại và cặn rỉ sét li ti còn sót lại bên trong đường ống đang âm thầm tàn phá hệ thống.

Việc trang bị một thiết bị strainer steam (lọc hơi Y) chất lượng cao chính là giải pháp kỹ thuật đơn giản nhưng mang tính quyết định giúp giữ lại toàn bộ tạp chất, bảo vệ các thiết bị đắt tiền, giảm thiểu thời gian dừng máy và tối ưu hóa hiệu suất vận hành toàn diện.

Vì sao hệ thống hơi luôn cần lắp lọc hơi Y?

Mạng lưới đường ống dẫn hơi nóng luôn chịu tác động của nhiệt độ và áp suất cực lớn, khiến các lớp mạt sắt, xỉ hàn cũ hoặc cặn ăn mòn bong tróc và di chuyển theo dòng chảy tốc độ cao. Nếu không có bộ lọc chặn lại, các hạt cặn này sẽ đâm trực tiếp vào đĩa van, làm hỏng ghế van điều áp hoặc làm kẹt bộ phận xả nước ngưng.

Sự góp mặt của lọc hơi Y giúp lọc sạch hoàn toàn dòng lưu chất ngay từ điểm đầu, triệt tiêu nguy cơ hỏng hóc cơ học và kéo dài tuổi thọ bền vững cho toàn bộ hệ thống hơi.

Strainer steam là gì?

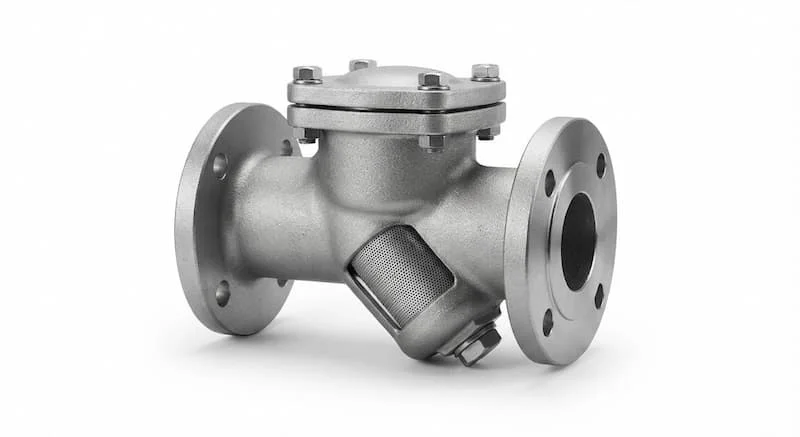

Strainer steam là thiết bị lọc cơ khí chuyên dụng được lắp đặt trên đường ống hơi nóng để giữ lại các tạp chất rắn, mạt kim loại và cặn bẩn nhờ một lớp lưới lọc bên trong, đảm bảo dòng hơi sạch đi đến các thiết bị phía sau.

Tên gọi phổ biến của dòng sản phẩm này bao gồm Steam Strainer, Steam Line Strainer hoặc Steam Y Strainer, là linh kiện bảo vệ không thể thiếu trong bất kỳ nhà máy sử dụng năng lượng hơi nước nào.

Cấu tạo chi tiết và nguyên lý hoạt động của lọc hơi Y

Các thành phần cấu tạo chính:

• Thân van: Chế tạo từ gang đúc, thép carbon hoặc Inox chịu nhiệt độ và áp suất cao.

• Lưới lọc (Screen): Làm từ thép không gỉ (Stainless Steel Mesh) với kích thước lỗ lọc tính bằng số Mesh chuẩn xác.

• Nắp vệ sinh & Gioăng làm kín: Cho phép tháo rời dễ dàng để xả cặn định kỳ mà không cần tháo toàn bộ van ra khỏi đường ống.

Nguyên lý hoạt động:

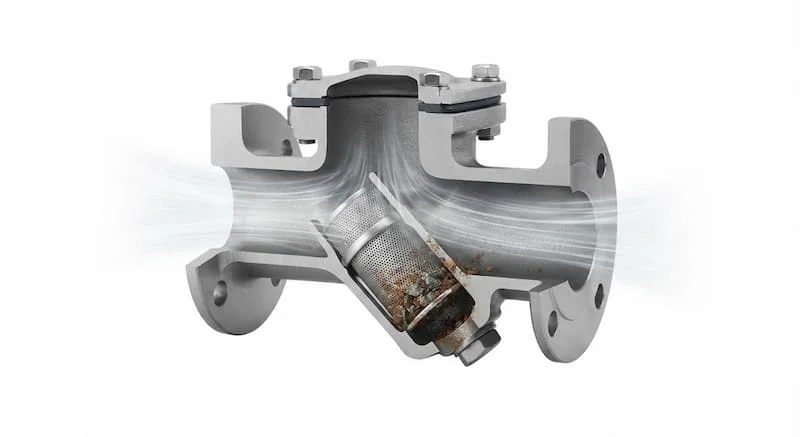

Khi dòng hơi mang theo cặn bẩn đi qua thân van, dòng chảy buộc phải đi xuyên qua lớp lưới lọc hình trụ. Các hạt rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại tại bầu chứa cặn phía dưới, trong khi dòng hơi sạch tiếp tục lưu thông bình thường đến thiết bị tiêu thụ.

Phân tích chuyên sâu: Phân loại, thông số kỹ thuật và so sánh

Phân loại lọc hơi Y phổ biến

• Theo thiết kế thân: Y Strainer (dạng chữ Y phổ biến nhất), Basket Strainer (lọc giỏ dung tích lớn cho lưu lượng cao), T Strainer và Duplex Strainer (lọc kép chuyển đổi liên tục).

• Theo vật liệu: Gang cầu (cho hơi thông thường), thép đúc (chịu áp lực nhiệt độ cao) và Inox 304/316 (chống ăn mòn tuyệt đối).

• Theo kiểu kết nối: Nối ren tiêu chuẩn hoặc nối mặt bích (Flanged) chịu áp lực nặng.

Thông số kỹ thuật tiêu chuẩn cần quan tâm

So sánh các loại lọc cặn hơi (Strainer)

Kết luận: Việc lựa chọn đúng loại lọc hơi Y giúp tối ưu hóa chi phí đầu tư ban đầu và đảm bảo độ sạch hoàn hảo cho toàn bộ hệ thống nhiệt.

Ứng dụng thực tế và những sai lầm thường gặp

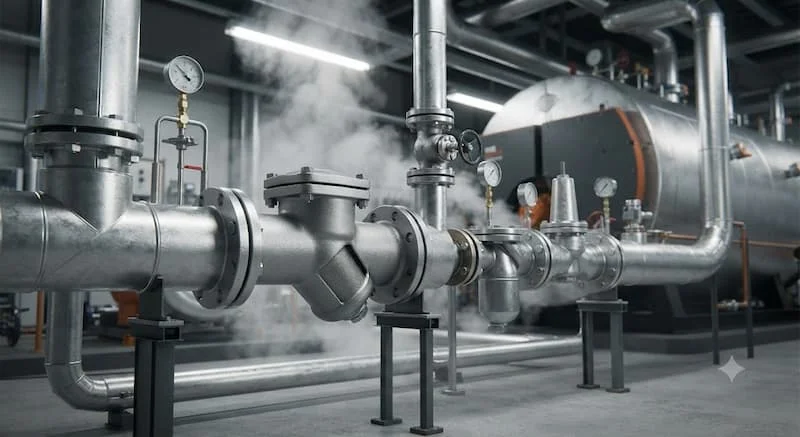

Thiết bị xuất hiện dày đặc trong các ngành công nghiệp nặng và nhẹ:

• Công nghiệp chế biến: Nhà máy thực phẩm, nhà máy bia, dệt nhuộm, giặt là công nghiệp và nhà máy giấy.

• Năng lượng & Hóa chất: Nhà máy điện hơi nước, hệ thống lò hơi công nghiệp, lọc dầu và hóa chất.

Những sai lầm phổ biến khi lắp đặt và vận hành:

• Lắp ngược chiều dòng chảy (mũi tên trên thân van không trùng với hướng di chuyển của hơi).

• Đặt bầu lọc hướng lên trên thay vì hướng xuống dưới, khiến cặn bẩn rơi ngược lại đường ống thay vì đọng ở bầu chứa.

• Quên lịch xả cặn định kỳ làm rách lưới lọc do áp lực dồn nén quá tải.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng chuẩn kỹ thuật

Checklist lựa chọn lọc hơi Y tối ưu:

✓ Xác định chính xác kích thước đường ống ($DN$).

✓ Kiểm tra áp suất vận hành tối đa và nhiệt độ đỉnh của hệ thống hơi.

✓ Lựa chọn kích thước lưới lọc (Mesh) phù hợp với độ tinh lọc yêu cầu.

✓ Chọn vật liệu thân van tương thích (Gang, Thép đúc hay Inox).

✓ Lựa chọn tiêu chuẩn kết nối mặt bích (JIS, DIN hay ANSI) phù hợp với hệ thống sẵn có.

Lưu ý quan trọng khi lắp đặt và bảo dưỡng:

1. Luôn lắp đặt sao cho mũi tên chỉ hướng dòng chảy trên thân van xuôi theo chiều đi của hơi.

2. Xoay phần bầu chứa cặn hướng thẳng xuống dưới đất để thu gom mạt sắt hiệu quả.

3. Thường xuyên mở van xả đáy hoặc tháo nắp vệ sinh lưới lọc định kỳ để loại bỏ cặn bẩn tích tụ.

FAQ: Câu hỏi thường gặp về lọc hơi Y

1. Strainer steam có bắt buộc phải lắp trước steam trap (cốc ngưng) không?

Rất bắt buộc. Cốc ngưng hơi có cơ chế hoạt động bằng các cơ cấu cơ khí hoặc van đóng mở rất nhạy cảm; mạt hàn hoặc cặn bẩn nhỏ nhất cũng có thể làm kẹt van và gây thất thoát hơi tươi nghiêm trọng.

2. Bao lâu thì nên tiến hành vệ sinh lưới lọc của lọc hơi Y?

Tùy thuộc vào tình trạng đường ống mới hay cũ. Đối với hệ thống mới lắp đặt, nên kiểm tra và vệ sinh lưới lọc sau tuần đầu tiên vận hành; đối với hệ thống ổn định, chu kỳ kiểm tra thường từ 3 đến 6 tháng/lần.

3. Có thể dùng chung lọc hơi Y cho hệ thống nước nóng hoặc dầu truyền nhiệt không?

Hoàn toàn được. Thiết bị này hoàn toàn tương thích với các lưu chất chịu nhiệt khác như nước nóng áp lực cao hoặc dầu truyền nhiệt (thermal oil) nhờ khả năng chịu nhiệt độ và áp suất vượt trội.

Tổng kết

Lọc hơi Y khẳng định vai trò là thiết bị tiền xử lý không thể thiếu trong mọi hệ thống hơi công nghiệp, giúp loại bỏ triệt để cặn bẩn, bảo vệ an toàn tuyệt đối cho van điều khiển, cốc ngưng và thiết bị trao đổi nhiệt. Việc đầu tư đúng chủng loại và bảo dưỡng định kỳ sẽ giúp hệ thống vận hành ổn định, tiết kiệm tối đa chi phí sửa chữa.

Hãy theo dõi honto.vn để nhận thêm thông tin về strainer steam!
