Khớp nối ống kim loại là gì?

Khớp nối ống kim loại là gì? Trong quá trình thi công và vận hành các hệ thống cơ điện hay nhà máy công nghiệp nặng, không ít kỹ sư từng đối mặt với những sự cố phát sinh ngoài ý muốn như đường ống bị rò rỉ ngay tại các điểm tiếp giáp do áp lực tăng cao đột ngột, hiện tượng rung động liên tục làm lỏng lẻo các mối ghép, hoặc việc tháo lắp thiết bị để bảo trì định kỳ trở nên vô cùng phức tạp và mất thời gian.

Việc trang bị đúng chủng loại khớp nối ống bằng kim loại chính là chìa khóa kỹ thuật giúp liên kết các đoạn ống và thiết bị một cách chắc chắn, đảm bảo độ kín tuyệt đối, khả năng chịu áp lực lớn và mang lại sự thuận tiện tối đa cho quá trình lắp đặt, bảo trì.

Vì sao khớp nối ống bằng kim loại là phụ kiện quan trọng trong hệ thống đường ống?

Mạng lưới ống dẫn hiện đại luôn phải chịu đựng biên độ áp suất dao động mạnh cùng các tác động nhiệt độ giãn nở liên tục. Nếu sử dụng các mối nối thô sơ hoặc phụ kiện kém chất lượng, hệ thống rất dễ gặp tình trạng nứt gãy, xì rò lưu chất và tốn kém chi phí sửa chữa.

Sự xuất hiện của khớp nối ống bằng kim loại giúp triệt tiêu hoàn toàn các điểm yếu kết cấu này, phân bổ đều ứng suất cơ học và bảo vệ toàn bộ mạng lưới vận hành ổn định suốt thời gian dài.

Khớp nối ống kim loại là gì?

Khớp nối ống kim loại là thiết bị cơ khí chuyên dụng dùng để liên kết các đoạn ống, van và thiết bị lại với nhau, đảm bảo độ kín khít, chịu được áp lực cao và có khả năng hấp thụ rung động hoặc bù giãn nở nhiệt.

Tên tiếng Anh phổ biến của dòng sản phẩm này bao gồm Metal Pipe Coupling, Metal Pipe Connector hoặc Metallic Pipe Joint, là linh kiện cốt lõi trong mọi hạ tầng đường ống công nghiệp lẫn dân dụng.

Cấu tạo chi tiết và nguyên lý hoạt động của khớp nối ống bằng kim loại

Các thành phần cấu tạo chính:

• Thân khớp nối: Chế tạo từ phôi kim loại nguyên khối (Inox, thép, gang, đồng).

• Bộ phận kết nối: Tích hợp kiểu ren, mặt bích, đầu hàn hoặc rãnh (grooved).

• Gioăng làm kín: Vòng đệm cao su hoặc PTFE giúp ngăn chặn triệt để rò rỉ chất lỏng.

• Hệ thống bu lông siết: Đảm bảo lực kẹp chặt đối với các dòng khớp nối mặt bích.

Nguyên lý hoạt động:

Khi lắp đặt, khớp nối tạo ra cầu nối vững chắc giữa hai đầu ống. Tùy thuộc vào thiết kế cứng hay mềm, phụ kiện sẽ giữ cố định đường ống hoặc cho phép dịch chuyển nhẹ để hấp thụ chấn động và bù trừ sai lệch tâm khi hệ thống thay đổi nhiệt độ.

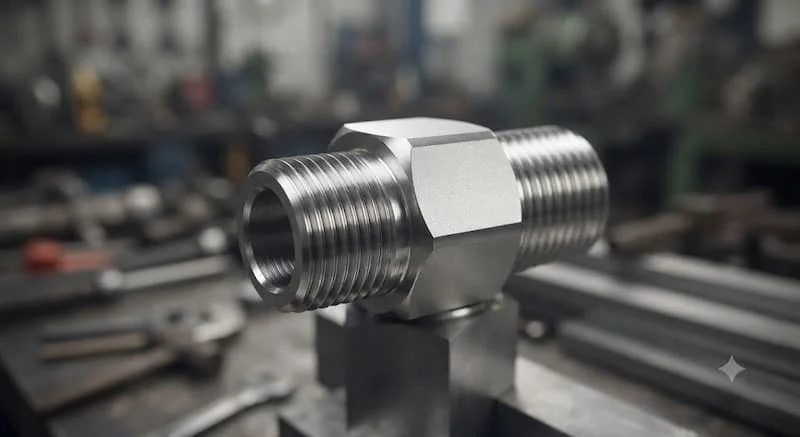

Phân tích chuyên sâu: Phân loại, thông số kỹ thuật và so sánh

Phân loại khớp nối ống bằng kim loại phổ biến

• Theo kiểu kết nối: Nối ren, nối mặt bích, nối hàn, nối nhanh và kiểu khớp rãnh.

• Theo chức năng: Khớp nối cứng cố định, khớp nối mềm chống rung và khớp nối giãn nở nhiệt.

• Theo vật liệu chế tạo: Inox 304, Inox 316 (chống ăn mòn tuyệt vời), thép carbon, gang cầu và đồng thau.

Thông số kỹ thuật tiêu chuẩn cần quan tâm

• Kích thước danh định (DN): Đa dạng từ DN15 đến DN600 hoặc lớn hơn.

• Áp suất làm việc & Áp suất thử: PN10, PN16, PN25 đến PN40.

• Nhiệt độ vận hành: Từ âm độ C đến hàng trăm độ C tùy theo vật liệu gioăng và thân.

So sánh các loại khớp nối ống bằng kim loại

Kết luận: Việc lựa chọn đúng loại khớp nối ống bằng kim loại giúp tối ưu hóa chi phí đầu tư và đảm bảo an toàn tuyệt đối cho từng khu vực cụ thể trong hệ thống đường ống.

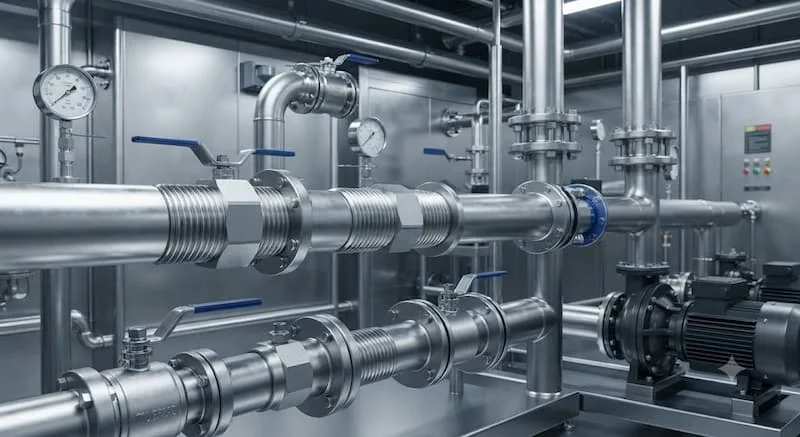

Ứng dụng thực tế và những sai lầm thường gặp

Sản phẩm hiện diện trong hầu hết các ngành công nghiệp nặng và nhẹ:

• Hạ tầng nước & HVAC: Hệ thống cấp thoát nước đô thị, trạm bơm chiller, điều hòa trung tâm.

• Công nghiệp năng lượng & PCCC: Đường ống cứu hỏa, nhà máy điện, hệ thống lò hơi, dẫn dầu khí và hóa chất.

Những sai lầm phổ biến khi sử dụng:

• Chọn sai vật liệu chế tạo không tương thích với lưu chất (dùng thép cho môi trường axit hóa chất).

• Siết lực bu lông mặt bích không đều tay dẫn đến lệch gioăng và xì nước áp lực cao.

• Không tính toán đến biên độ giãn nở nhiệt của đường ống dài.

Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng đúng kỹ thuật

Checklist lựa chọn khớp nối ống bằng kim loại tối ưu:

✓ Xác định chính xác kích thước đường kính ống (DN).

✓ Kiểm tra áp suất làm việc tối đa của hệ thống ($PN$).

✓ Đánh giá biên độ nhiệt độ vận hành thực tế.

✓ Lựa chọn vật liệu thân và gioăng làm kín phù hợp với lưu chất.

✓ Chọn kiểu kết nối tương thích (Ren, mặt bích hay hàn).

✓ Ưu tiên mua sản phẩm từ các nhà cung cấp uy tín, đạt chuẩn chất lượng.

Lưu ý quan trọng khi lắp đặt:

1. Vệ sinh sạch sẽ bề mặt tiếp xúc và mặt bích trước khi tiến hành lắp đặt.

2. Siết bu lông theo hình chéo góc đối xứng để lực phân bổ đều, tránh bóp méo gioăng.

3. Thường xuyên kiểm tra định kỳ, siết lại lực bu lông và thay thế gioăng đệm khi có dấu hiệu lão hóa.

FAQ: Câu hỏi thường gặp về khớp nối ống bằng kim loại

1. Khớp nối ống kim loại dùng được cho những môi trường nào?

Tùy thuộc vào mác vật liệu, khớp nối có thể dùng hoàn hảo cho nước sạch, nước thải, hóa chất, khí nén, dầu mỏ và hệ thống hơi nóng nhiệt độ cao.

2. Nên chọn Inox 304 hay Inox 316 cho hệ thống công nghiệp?

Inox 304 là lựa chọn phổ biến, kinh tế và đáp ứng tốt cho phần lớn hệ thống nước và hóa chất nhẹ. Inox 316 được khuyến nghị cho môi trường có tính ăn mòn mạnh, nước mặn hoặc hóa chất đậm đặc.

3. Khớp nối ren và mặt bích khác nhau như thế nào?

Khớp nối ren phù hợp cho đường ống kích thước nhỏ (dưới DN50) với ưu điểm nhỏ gọn, dễ lắp. Trong khi đó, khớp nối mặt bích chuyên dùng cho đường ống lớn, chịu áp suất cao và thuận tiện tháo lắp bảo dưỡng định kỳ.

Tổng kết

Khớp nối ống bằng kim loại đóng vai trò là phụ kiện cốt lõi giúp kết nối an toàn, kín khít và bền bỉ trong nhiều hệ thống công nghiệp khắt khe. Việc lựa chọn đúng vật liệu, kích thước và kiểu kết nối sẽ giúp tối ưu hiệu suất, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ toàn bộ hệ thống.
