Lốc chỏm cầu là gì?

Lốc chỏm cầu là gì? Khi thiết kế một hệ thống bồn chứa hóa chất hay bình áp lực công nghiệp chịu tải trọng lớn, các kỹ sư thường trực mặt đối mặt với những thách thức cơ học vô cùng khắt khe. Chỉ cần một sai số nhỏ về độ cong ở phần nắp hoặc đáy, cấu trúc kim loại sẽ mất đi khả năng phân bổ ứng suất, dẫn đến nguy cơ biến dạng, rò rỉ lưu chất nguy hiểm hoặc thậm chí nứt vỡ dưới áp suất cao.

Đó là lý do công đoạn lốc chỏm cầu (vê chỏm cầu) đóng vai trò quyết định chất lượng, khả năng chịu áp lực và tuổi thọ của nhiều thiết bị công nghiệp hiện đại.

Vì sao vê chỏm cầu là công đoạn quan trọng trong chế tạo bồn bể?

Bồn áp lực luôn đòi hỏi khả năng chịu áp cực cao trong suốt quá trình vận hành liên tục. Khi chế tạo các loại bồn inox hoặc bồn thép dung tích lớn, việc tạo hình phần đáy hoặc nắp chụp đòi hỏi độ cong chuẩn xác tuyệt đối đến từng milimet.

Mọi sai sót trong quá trình gia công định hình sẽ làm giảm nghiêm trọng độ bền cơ học và tăng nguy cơ rò rỉ. Vì thế, kỹ thuật vê chỏm cầu chính là chìa khóa then chốt bảo đảm an toàn tuyệt đối cho toàn bộ kết cấu bồn chứa.

Lốc chỏm cầu là gì?

Lốc chỏm cầu là quá trình gia công cơ khí dùng máy móc chuyên dụng để biến đổi các tấm phôi kim loại phẳng thành dạng hình cầu, hình elip hoặc chỏm nón nhằm làm nắp và đáy cho các loại bồn bể, bình chịu áp lực.

Chỏm cầu là bộ phận có bề mặt cong khép kín, đóng vai trò chịu lực chính, giúp phân bổ đều áp suất từ bên trong ra các thành xung quanh, từ đó triệt tiêu các điểm tập trung ứng suất nguy hiểm.

Quy trình gia công và các loại vê chỏm cầu phổ biến

Quy trình gia công chuẩn kỹ thuật:

• Thiết kế bản vẽ & Chọn vật liệu: Tính toán chính xác thông số biên dạng, lựa chọn mác thép hoặc inox phù hợp.

• Cắt phôi & Lốc tạo hình: Cắt tròn phôi thép, đưa lên máy lốc chuyên dụng để ép uốn nhiều bước tạo bán kính cong.

• Ép hoàn thiện, hàn và kiểm tra: Kiểm tra dung sai hình học, siêu âm mối hàn và thử áp lực kỹ càng trước khi xuất xưởng.

Phân loại vê chỏm cầu phổ biến

• Theo vật liệu: Inox 304, Inox 316, thép carbon chịu lực và hợp kim nhôm.

• Theo hình dạng: Chỏm bán cầu, chỏm elip (tỷ lệ chuẩn 2:1), chỏm cầu nông và chỏm nón.

• Theo phương pháp: Lốc nguội truyền thống, lốc nóng hoặc ép thủy lực áp lực cao.

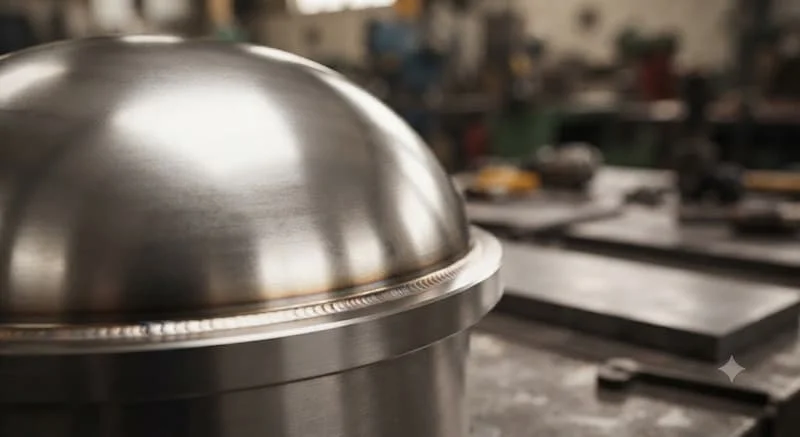

Thông số kỹ thuật quan trọng

• Đường kính và chiều dày: Phù hợp với quy cách bồn chứa (từ DN500 đến trên DN3000).

• Bán kính cong và chiều cao chỏm: Đảm bảo dung sai theo tiêu chuẩn chế tạo bình áp lực quốc tế (ASME, TCVN).

Vì sao nên sử dụng chỏm cầu trong bồn áp lực?

Nhờ hình học cong đều, chỏm cầu giúp phân bố ứng suất nội tại đồng đều nhất, chịu áp lực cao vượt trội, hạn chế tối đa biến dạng dư và tiết kiệm đáng kể khối lượng vật liệu so với việc dùng đáy phẳng.

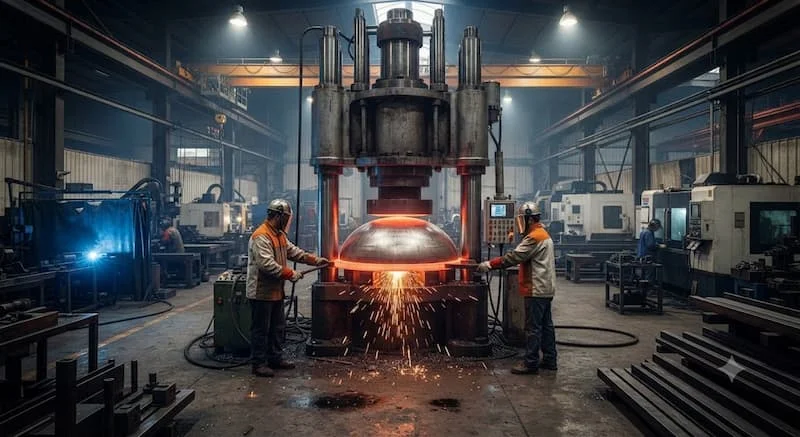

Ứng dụng thực tế và những sai lầm thường gặp

Sản phẩm hiện diện trong mọi nhà máy công nghiệp:

• Công nghiệp nặng & Hóa chất: Bồn chứa hóa chất ăn mòn, bồn dầu khí, lò hơi, bình tích áp khí nén.

• Thực phẩm & Dược phẩm: Bồn vi sinh khuấy trộn, bồn chứa nguyên liệu, thiết bị trao đổi nhiệt và xử lý nước tinh khiết.

Những sai lầm phổ biến khi gia công:

• Chọn sai chiều dày hoặc mác vật liệu không tương thích với lưu chất bên trong.

• Bán kính cong sau khi lốc không đạt chuẩn, gây lệch tâm khi lắp ráp vào thân bồn.

• Bỏ qua bước kiểm tra không phá hủy (NDT) mối hàn và thử áp lực sau khi hoàn thiện.

Hướng dẫn lựa chọn và kiểm tra chất lượng

Checklist lựa chọn dịch vụ vê chỏm cầu:

✓ Xác định chính xác đường kính danh nghĩa của bồn.

✓ Tính toán chiều dày vật liệu theo áp suất thiết kế.

✓ Lựa chọn đúng chủng loại vật liệu (Inox 304/316 hoặc thép chịu lực).

✓ Yêu cầu đơn vị gia công tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật (ASME Section VIII...).

✓ Kiểm tra đầy đủ chứng chỉ xuất xưởng và kết quả thử áp lực.

FAQ: Câu hỏi thường gặp về lốc/vê chỏm cầu

1. Lốc chỏm cầu khác gì so với ép chỏm cầu bằng khuôn thủy lực?

Phương pháp lốc sử dụng hệ thống rulo uốn dần phôi kim loại thành biên dạng cong (thường dùng cho chỏm lớn hoặc sản xuất linh hoạt), trong khi ép thủy lực dùng khuôn đực - cái dập định hình một lần dưới áp lực cực lớn (phù hợp sản xuất hàng loạt).

2. Nên chọn Inox 304 hay Inox 316 cho chỏm cầu bồn hóa chất?

Inox 304 là lựa chọn tiêu chuẩn cho hầu hết môi trường nước và thực phẩm thông thường. Đối với bồn chứa hóa chất có tính ăn mòn mạnh hoặc môi trường muối biển, Inox 316 là bắt buộc để đảm bảo độ bền.

3. Chỏm cầu có chịu áp lực tốt hơn chỏm elip không?

Chỏm bán cầu có khả năng chịu áp lực lý thuyết cao nhất, tuy nhiên chỏm elip (elipsoid) lại được ưa chuộng hơn trong thực tế vì chiều cao nông hơn, giúp tiết kiệm không gian và tối ưu chi phí chế tạo bồn.

Tổng kết

Công nghệ vê chỏm cầu đóng vai trò là nền tảng cốt lõi trong việc chế tạo các loại bồn bể, bình chịu áp lực và thiết bị công nghiệp an toàn, bền bỉ. Việc lựa chọn đúng đắn vật liệu, thông số kỹ thuật cùng đơn vị gia công uy tín sẽ quyết định trực tiếp đến chất lượng và sự an toàn vận hành của toàn bộ hệ thống.

Hãy theo dõi honto.vn để nhận thêm thông tin về lốc chỏm cầu!
