Tee fitting là gì?

Tee fitting là gì? Trong quá trình thi công và vận hành mạng lưới đường ống, các kỹ sư thường xuyên đối mặt với bài toán cần phân chia hoặc hợp dòng lưu chất để đưa đến nhiều nhánh thiết bị khác nhau. Lúc này, các phụ kiện thông dụng như cút góc hay măng sông hoàn toàn không thể đáp ứng được nhu cầu chuyển hướng phức tạp.

Nếu lựa chọn sai loại T fitting hoặc không đúng thông số kỹ thuật, hệ thống rất dễ gặp phải tình trạng sụt giảm lưu lượng, rò rỉ tại các điểm kết nối hoặc gây khó khăn lớn trong công tác bảo trì định kỳ sau này. Những sự cố này không chỉ làm gián đoạn dây chuyền sản xuất mà còn gây tốn kém chi phí sửa chữa.

Chính vì vậy, việc hiểu rõ về T fitting — phụ kiện đường ống quan trọng giúp phân nhánh đường ống một cách an toàn, kín khít và hiệu quả — là chìa khóa then chốt để đảm bảo sự ổn định cho toàn bộ hệ thống cấp nước, khí nén, hơi nóng và hóa chất.

Tee fitting là gì?

Tee fitting là phụ kiện đường ống có hình dạng giống chữ T, được sử dụng để kết nối ba nhánh ống lại với nhau, giúp chia hoặc hợp dòng lưu chất trong hệ thống cấp nước, khí, hơi, dầu và hóa chất.

Tên gọi "tee" xuất phát từ việc hình dáng bên ngoài của phụ kiện này trông hệt chữ cái T trong bảng chữ cái tiếng Anh. Cấu tạo cơ bản gồm một đường ống chính (chạy thẳng) và một nhánh phụ vuông góc đâm ra từ giữa thân. Chức năng chính của nó là điều hướng dòng chảy theo nhiều hướng khác nhau mà không làm mất đi áp lực đột ngột.

Vai trò của T fitting là vô cùng thiết yếu trong cả hệ thống công nghiệp nặng lẫn các công trình dân dụng, giúp mạng lưới đường ống chuyển hướng linh hoạt, tối ưu hóa không gian lắp đặt và bảo vệ toàn bộ kết cấu vận hành.

Nguyên lý hoạt động của T fitting

Nguyên lý làm việc của T fitting dựa trên cơ động học chất lỏng khi đi qua các khoang chia nhánh.

• Chia dòng: Khi lưu chất di chuyển vào một đầu của nhánh chính, phụ kiện sẽ tách dòng chảy đó ra làm hai hướng đi thẳng và đi qua nhánh vuông góc theo tỷ lệ thiết kế.

• Hợp dòng: Ngược lại, khi hai dòng chảy từ hai hướng khác nhau đổ về, T fitting sẽ gom chúng lại thành một dòng duy nhất để đi tiếp vào đường ống chính.

  │
  │


────────┼──────── │ │

Quá trình này đòi hỏi phụ kiện phải được thiết kế chuẩn xác về mặt lưu lượng và tiết diện để đảm bảo áp suất trong ống luôn ổn định, không gây ra hiện tượng xoáy nước hay tổn thất năng lượng quá lớn cho hệ thống.

Phân loại tee fitting phổ biến

Để đáp ứng đa dạng các yêu cầu kỹ thuật thực tế, thị trường hiện phân loại tee fitting theo nhiều tiêu chí khác nhau:

Theo thiết kế hình học

• Equal Tee (Tê đều): Ba đầu kết nối có cùng kích thước đường kính, dùng để chia đều dòng chảy sang các nhánh tương đương.

• Reducing Tee (Tê giảm): Nhánh vuông góc có đường kính nhỏ hơn hai đầu chính, chuyên dùng khi cần thu hẹp kích thước đường ống dẫn nhánh.

Theo phương pháp kết nối

• Threaded Tee (Tê ren): Thường dùng cho hệ thống ống kích thước nhỏ, thuận tiện tháo lắp.

• Socket Weld Tee & Butt Weld Tee (Tê hàn): Dành cho hệ thống áp lực cao, hàn trực tiếp vào ống đảm bảo độ kín tuyệt đối.

• Grooved Tee (Tê rãnh) & Flanged Tee (Tê mặt bích): Phù hợp với hệ thống PCCC hoặc đường ống kích thước lớn.

Theo vật liệu chế tạo

Phụ kiện được sản xuất từ các chất liệu như Inox 304, Inox 316 (chống ăn mòn tuyệt vời), thép carbon, gang, đồng hoặc các dòng nhựa kỹ thuật cao cấp như PVC, uPVC, CPVC.

Cấu tạo của T fitting

Một sản phẩm T fitting tiêu chuẩn được cấu thành từ các bộ phận cơ bản gắn kết chặt chẽ với nhau:

• Thân fitting: Phần khung chính chịu lực toàn diện, được đúc hoặc rèn nguyên khối để tăng độ bền cơ học.

• Ba đầu kết nối: Gồm hai đầu thẳng và một đầu nhánh vuông góc, được gia công ren, mặt bích hoặc mép hàn tùy theo chủng loại.

• Bề mặt làm kín: Khu vực tiếp xúc trực tiếp giúp ôm khít đường ống, ngăn chặn rò rỉ lưu chất.

• Độ dày thành ống: Được tính toán theo tiêu chuẩn Schedule (SCH) để chịu được các mức áp suất khác nhau.

• Góc phân nhánh 90 độ: Góc chuẩn giúp dòng chảy chuyển hướng mượt mà, hạn chế tối đa hiện tượng sụt áp.

Thông số kỹ thuật cần quan tâm

Khi tiến hành lựa chọn T fitting cho dự án, các kỹ sư cần đối chiếu kỹ lưỡng các thông số kỹ thuật tiêu chuẩn quốc tế sau đây:

So sánh Equal Tee và Reducing Tee

Việc nắm rõ sự khác biệt giữa hai loại tê phổ biến này giúp tối ưu hóa hiệu suất dòng chảy của toàn hệ thống:

• Khi nào nên dùng Equal Tee: Dùng khi hệ thống cần chia tách lưu lượng thành các nhánh có quy mô tương đương nhau mà không làm thay đổi áp suất dòng chính.

• Khi nào nên dùng Reducing Tee: Dùng khi đưa dòng chảy từ ống lớn sang nhánh ống nhỏ hơn để cung cấp cho thiết bị phụ trợ có kích thước khiêm tốn.

Tại sao cần chọn đúng T fitting?

Sự chính xác trong việc lựa chọn T fitting mang lại những giá trị cốt lõi cho toàn bộ công trình:

• Đảm bảo lưu lượng ổn định: Giúp dòng chảy di chuyển thông suốt, không bị bóp nghẹt hay tạo xoáy bất thường.

• Giảm tổn thất áp suất: Thiết kế chuẩn kỹ thuật giúp hạn chế tối đa ma sát giữa lưu chất và thành phụ kiện.

• Hạn chế rung động và tăng tuổi thọ: Tránh được hiện tượng cộng hưởng rung lắc, kéo dài thời gian vận hành liên tục cho mạng lưới đường ống.

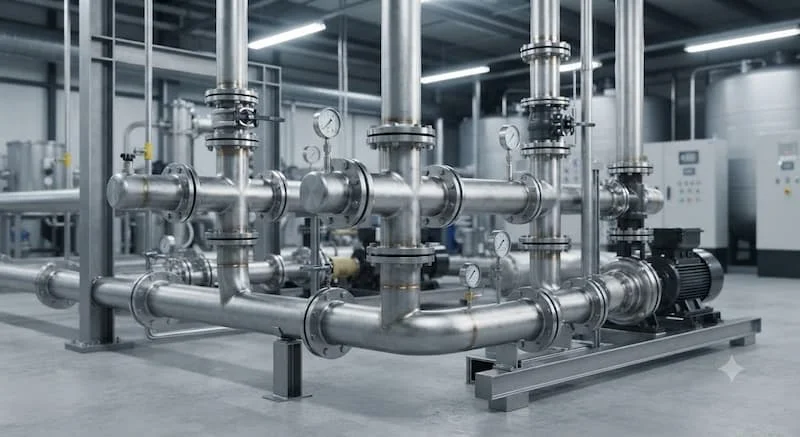

T fitting được sử dụng ở đâu?

Nhờ tính linh hoạt và đa dạng về chủng loại, T fitting có mặt trong hầu hết các lĩnh vực công nghiệp trọng điểm:

• Hệ thống cấp thoát nước & Xử lý nước thải: Mạng lưới phân phối nước sạch đô thị, trạm bơm xử lý.

• Hệ thống HVAC & Khí nén: Đường ống điều hòa trung tâm, mạng lưới khí nén áp lực nhà máy.

• Dầu khí, Hóa chất & Hơi nóng: Đường ống dẫn dung dịch hóa chất ăn mòn, hơi quá nhiệt trong nhà máy nhiệt điện.

• Thực phẩm, Dược phẩm & PCCC: Dây chuyền sản xuất đồ uống đòi hỏi tiêu chuẩn vệ sinh khắt khe và hệ thống ống cứu hỏa cao tầng.

Những sai lầm thường gặp khi chọn T fitting

Trong quá trình mua sắm vật tư, người dùng rất dễ mắc phải các lỗi kỹ thuật nghiêm trọng sau:

1. Chọn sai kích thước hoặc cấp độ Schedule: Dẫn đến việc phụ kiện không khớp với đường ống, gây lệch tâm hoặc mỏng thành ống dễ nứt vỡ.

2. Sai tiêu chuẩn kỹ thuật: Mua nhầm tiêu chuẩn ASME/ANSI cho hệ thống yêu cầu tiêu chuẩn JIS hoặc DIN.

3. Sai vật liệu chế tạo: Sử dụng tee thép carbon cho môi trường hóa chất ăn mòn, gây gỉ sét chỉ sau một thời gian ngắn vận hành.

4. Hàn hoặc lắp đặt không đúng kỹ thuật: Không làm sạch bề mặt trước khi thi công, dẫn đến rò rỉ áp suất cao.

Cách khắc phục: Luôn kiểm tra kỹ bản vẽ thiết kế, yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ chất lượng (CO/CQ) trước khi tiến hành lắp đặt.

Hướng dẫn lựa chọn T fitting phù hợp

Để đảm bảo chọn mua đúng sản phẩm, hãy tuân thủ quy trình 6 bước chuẩn chuyên gia sau:

• Bước 1 - Xác định môi trường lưu chất: Nước, hóa chất, hơi nóng hay dầu khí để chọn vật liệu tối ưu.

• Bước 2 - Đo kích thước đường ống: Xác định đường kính danh định DN hoặc NPS của ống chính và ống nhánh.

• Bước 3 - Chọn kiểu kết nối: Lựa chọn phương pháp ren, hàn, mặt bích hoặc rãnh phù hợp với đặc thù thi công.

• Bước 4 - Lựa chọn vật liệu: Inox, thép, đồng hay nhựa tùy theo yêu cầu chống ăn mòn và thẩm mỹ.

• Bước 5 - Kiểm tra tiêu chuẩn: Đối chiếu tiêu chuẩn sản xuất (ASME B16.9, DIN, JIS).

• Bước 6 - Kiểm tra áp suất và nhiệt độ: Đảm bảo định mức chịu lực của phụ kiện vượt trội hơn áp suất làm việc thực tế của hệ thống.

Checklist trước khi mua T fitting

Trước khi quyết định ký hợp đồng đặt mua vật tư cho công trình, hãy rà soát kỹ danh sách kiểm tra sau:

• [x] Đúng kích thước đường kính DN / NPS

• [x] Đúng độ dày thành ống (Schedule 10 / 40 / 80)

• [x] Đúng tiêu chuẩn kỹ thuật (ASME / DIN / JIS)

• [x] Đúng vật liệu chế tạo theo môi trường lưu chất

• [x] Đúng kiểu kết nối tương thích với hệ thống

• [x] Khả năng chịu đúng mức áp suất làm việc

• [x] Khả năng chịu đúng giới hạn nhiệt độ vận hành

• [x] Bề mặt phụ kiện nhẵn mịn, không rỗ mọt, không nứt

• [x] Có đầy đủ chứng chỉ chất lượng và xuất xứ (CO/CQ)

• [x] Lựa chọn nhà cung cấp uy tín, chính sách bảo hành rõ ràng

Câu hỏi thường gặp về tee fitting

Tee fitting là gì?

Tee fitting là phụ kiện đường ống hình chữ T dùng để kết nối ba nhánh ống, giúp phân chia hoặc hợp dòng lưu chất trong các hệ thống công nghiệp và dân dụng.

Equal Tee và Reducing Tee khác nhau như thế nào?

Equal Tee có ba đầu kết nối kích thước bằng nhau để chia đều dòng chảy, trong khi Reducing Tee có đầu nhánh vuông góc nhỏ hơn để thu hẹp quy mô đường ống nhánh.

T fitting inox 304 hay inox 316 tốt hơn?

Inox 316 có khả năng chống ăn mòn và kháng hóa chất vượt trội hơn inox 304 nhờ bổ sung hàm lượng Molypden, tuy nhiên giá thành cũng cao hơn và thường dùng cho môi trường khắc nghiệt.

T fitting có dùng cho hệ thống áp suất cao được không?

Có, hoàn toàn được. Các loại T fitting bằng thép carbon hoặc inox đúc nguyên khối theo tiêu chuẩn Schedule dày (như SCH80) chuyên được sử dụng cho hệ thống áp suất và nhiệt độ cao.

Nên chọn tee ren hay tee hàn?

Tee ren phù hợp cho đường ống kích thước nhỏ, hệ thống áp suất thấp và cần tháo lắp linh hoạt; trong khi tee hàn chuyên dùng cho đường ống lớn, áp suất cao đòi hỏi độ kín khít tuyệt đối vĩnh viễn.

Kết luận

Tee fitting đóng vai trò là phụ kiện không thể thiếu để phân nhánh hoặc hợp dòng một cách an toàn và tối ưu trong mọi hệ thống đường ống. Việc lựa chọn đúng loại tê, đúng vật liệu và tiêu chuẩn kỹ thuật sẽ giúp hệ thống vận hành ổn định, giảm thiểu tối đa tổn thất áp suất và kéo dài tuổi thọ công trình.
