Y tee fitting là gì?

Y tee fitting là gì? Trong các hệ thống đường ống công nghiệp và dân dụng quy mô lớn, việc phân nhánh dòng chảy đóng vai trò quyết định đến hiệu suất vận hành của toàn mạng lưới. Tuy nhiên, nếu lựa chọn phương án chia dòng không hợp lý, lưu chất rất dễ gặp phải tình trạng tổn thất áp suất nghiêm trọng và tạo ra các vùng dòng chảy rối phức tạp.

Mặc dù các loại tê góc vuông 90 độ truyền thống rất phù hợp cho nhiều ứng dụng phổ thông, chúng lại không phải là lựa chọn tối ưu cho những hệ thống đòi hỏi lưu lượng lớn, tốc độ cao hoặc yêu cầu khắt khe về năng lượng vận hành.

Chính vì lý do đó, Y T fitting ra đời như một bước đột phá kỹ thuật. Với thiết kế góc phân nhánh nghiêng thông minh, phụ kiện này giúp dòng chảy di chuyển mượt mà hơn, hạn chế tối đa nhiễu động, giảm thiểu sụt áp và nâng cao hiệu suất tổng thể cho toàn bộ hệ thống đường ống.

Y tee fitting là gì?

Y tee fitting là phụ kiện đường ống có hình dạng chữ Y, được sử dụng chuyên dụng để chia hoặc hợp dòng lưu chất với góc phân nhánh nhỏ hơn 90 độ (thường là 45 độ hoặc 60 độ), giúp giảm đáng kể tổn thất áp suất và cải thiện tối đa hiệu quả lưu chuyển của dòng chảy.

Tên gọi của phụ kiện bắt nguồn trực tiếp từ hình dáng ngoại quan mô phỏng theo chữ cái Y trong bảng chữ cái. Khác với các dòng tê thông thường có nhánh rẽ vuông góc gắt gao, cấu trúc nghiêng của Y T fitting đóng vai trò dẫn dắt dòng lưu chất nhập vào hoặc tách ra một cách tự nhiên, uyển chuyển, hạn chế tối đa hiện tượng va đập cơ học lên thành ống.

Vai trò của thiết bị này ngày càng trở nên không thể thay thế trong các hệ thống đường ống dẫn nước cao cấp, mạng lưới khí nén công nghiệp, nhà máy hóa chất và các dây chuyền sản xuất đòi hỏi độ ổn định lưu lượng tuyệt đối.

Nguyên lý hoạt động của Y T fitting

Nguyên lý vận hành của Y T fitting dựa trên cơ sở động lực học chất lỏng khi di chuyển qua các góc chuyển hướng thuỷ lực tối ưu:

• Phân nhánh theo góc nghiêng: Khi lưu chất chạy đến điểm chia, thay vì phải bẻ góc đột ngột 90 độ, dòng chảy được dẫn dắt nhẹ nhàng theo nhánh nghiêng 45° hoặc 60°.

• Triệt tiêu nhiễu động: Thiết kế này giúp dòng chảy giữ nguyên được động năng, giảm thiểu tối đa hiện tượng xoáy nước và va đập vào thành phụ kiện.

Nhờ cơ chế này, Y T fitting giúp giảm thiểu triệt để tổn thất áp suất, ngăn ngừa hiện tượng tạo bọt khí hoặc hiện tượng búa nước, từ đó bảo vệ toàn vẹn kết cấu đường ống và tối ưu hóa công suất vận hành cho hệ thống bơm.

Phân loại Y T fitting

Để đáp ứng các yêu cầu khắt khe của từng công trình, thị trường hiện cung cấp đa dạng các dòng Y T fitting được phân loại theo nhiều tiêu chí kỹ thuật:

Theo vật liệu chế tạo

• Stainless Steel Y Tee (Inox 304/316): Khả năng chống ăn mòn tuyệt hảo, chịu nhiệt độ cao, chuyên dùng cho thực phẩm, dược phẩm và hóa chất.

• Carbon Steel Y Tee (Thép carbon): Độ bền cơ học cực cao, chịu áp lực lớn trong hệ thống hơi nóng, dầu khí.

• Brass Y Tee (Đồng thau): Kháng khuẩn tốt, phù hợp cho hệ thống nước sinh hoạt và khí nén áp lực vừa.

• PVC / uPVC / CPVC Y Tee: Trọng lượng nhẹ, kháng hóa chất tuyệt đối, chuyên dùng cho hệ thống xử lý nước thải và ống dẫn hóa chất nồng độ nhẹ.

Theo phương pháp kết nối

• Threaded Y Tee (Ren): Phù hợp với ống nhỏ, dễ tháo lắp.

• Socket Weld Y Tee & Butt Weld Y Tee (Hàn): Dành cho hệ thống áp suất cao, đảm bảo độ kín vĩnh viễn.

• Grooved Y Tee (Rãnh) & Flanged Y Tee (Mặt bích): Thích hợp cho đường ống kích thước lớn và hệ thống PCCC.

Theo kích thước danh định

Sản phẩm có đầy đủ các dải kích thước từ nhỏ đến lớn như DN15, DN20, DN25, DN50, DN100 cho đến DN200 và các kích thước phi tiêu chuẩn khác.

Cấu tạo của Y T fitting

Một sản phẩm Y T fitting tiêu chuẩn được đúc hoặc rèn nguyên khối, bao gồm các bộ phận chính:

• Thân fitting: Khung cấu trúc chịu lực chính, định hình góc nghiêng của toàn bộ phụ kiện.

• Hai đầu chính: Đoạn ống thẳng nằm trên cùng một trục, đảm bảo lưu chất đi qua không bị lệch hướng chính.

• Một nhánh nghiêng: Nhánh rẽ phụ được thiết kế với góc nghiêng chuẩn xác (45° hoặc 60°) để chia hoặc hợp dòng.

• Bề mặt kết nối: Khu vực gia công ren, mặt bích hoặc mép vát hàn để liên kết chắc chắn với mạng lưới ống.

• Độ dày thành ống: Được tính toán theo tiêu chuẩn Schedule kỹ thuật để chịu được áp suất vận hành tối đa.

Thông số kỹ thuật quan trọng

Khi lựa chọn Y T fitting, kỹ sư cần đối chiếu chi tiết bảng thông số kỹ thuật tiêu chuẩn sau để đảm bảo độ tương thích:

So sánh Y T Fitting và Tee Fitting 90°

Việc đặt lên bàn cân hai dòng phụ kiện phổ biến này giúp kỹ sư đưa ra quyết định thiết kế tối ưu nhất:

• Khi nào nên chọn Y Tee: Dùng cho các hệ thống yêu cầu khắt khe về tối ưu năng lượng dòng chảy, giảm sụt áp, hệ thống bơm công suất lớn hoặc đường ống dẫn hóa chất tốc độ cao.

Tại sao Y T fitting giúp giảm tổn thất áp suất?

Hiện tượng sụt áp trong đường ống thường phát sinh do ma sát và sự thay đổi đột ngột về hướng di chuyển của lưu chất. Y T fitting giải quyết triệt để vấn đề này nhờ các yếu tố khoa học:

• Góc phân nhánh hợp lý: Góc nghiêng 45° hoặc 60° giúp dòng chất lỏng hoặc khí hòa nhập/tách rời một cách mềm mại thay vì va đập trực diện.

• Hạn chế xoáy dòng: Triệt tiêu hoàn toàn các góc chết tạo ra vùng xoáy cục bộ, từ đó giảm thiểu tối đa hao hụt năng lượng.

• Tăng hiệu suất bơm: Áp suất đầu ra được giữ ổn định giúp máy bơm không bị quá tải, tiết kiệm đáng kể điện năng tiêu thụ cho toàn nhà máy.

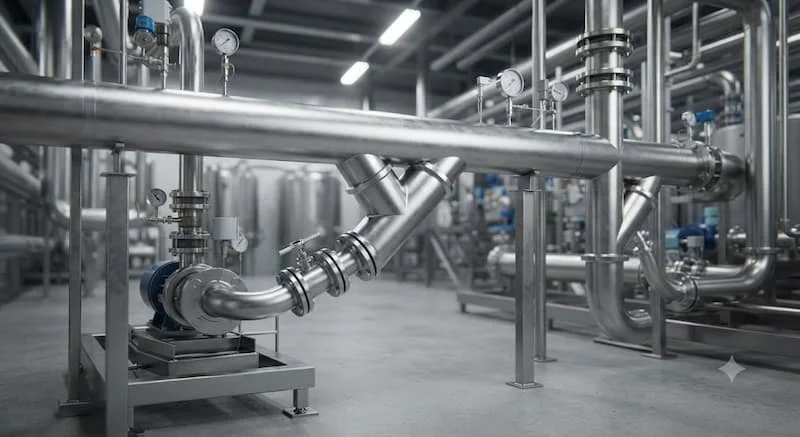

Y tee fitting được sử dụng ở đâu?

Nhờ khả năng tối ưu hóa thủy lực vượt trội, Y T fitting hiện diện trong hầu hết các lĩnh vực công nghệ cao và công nghiệp nặng:

• Hệ thống HVAC: Mạng lưới ống gió, đường nước giải nhiệt chiller trong các tòa nhà thương mại lớn.

• Nhà máy xử lý nước sạch & nước thải: Các trạm bơm công suất lớn yêu cầu dòng chảy thông suốt.

• Ngành Dầu khí & Hóa chất: Đường ống dẫn dung dịch hóa chất ăn mòn mạnh, hệ thống dẫn khí áp lực cao.

• Thực phẩm, Dược phẩm & Nhà máy bia: Dây chuyền sản xuất đòi hỏi vệ sinh sinh học và không để đọng cặn lưu chất tại điểm phân nhánh.

• Hệ thống khí nén & PCCC: Mạng lưới truyền dẫn khí áp lực và các trạm bơm cứu hỏa cao tầng.

Những sai lầm thường gặp khi lựa chọn Y T fitting

Trong quá trình mua sắm vật tư, việc mắc phải các sai lầm kỹ thuật có thể ảnh hưởng nghiêm trọng đến toàn bộ dự án:

1. Chọn sai góc phân nhánh: Dùng góc 90 độ thay vì góc chữ Y cho hệ thống vận tốc cao, gây tổn thất áp suất nặng nề.

2. Chọn sai cấp độ Schedule hoặc kích thước: Dẫn đến việc phụ kiện không ăn khớp với đường ống, gây rò rỉ áp lực lớn.

3. Sai vật liệu chế tạo: Sử dụng vật liệu thép carbon cho môi trường hóa chất, dẫn đến hiện tượng ăn mòn thủng ống chỉ sau thời gian ngắn.

4. Bố trí hướng dòng không hợp lý: Lắp ngược chiều dòng chảy khiến hiệu suất phân nhánh bị đảo ngược, gây sốc áp.

Cách khắc phục: Luôn tuân thủ tuyệt đối bản vẽ thiết kế kỹ thuật thủy lực, kiểm tra kỹ thông số áp suất và yêu cầu nhà cung cấp cung cấp chứng chỉ CO/CQ đầy đủ.

Hướng dẫn lựa chọn Y T fitting đúng kỹ thuật

Để đảm bảo lựa chọn được sản phẩm chuẩn xác và bền bỉ, hãy thực hiện theo quy trình 6 bước chuyên gia sau:

• Bước 1 - Xác định mục đích phân nhánh: Đánh giá xem hệ thống cần chia đều dòng hay thu hẹp lưu lượng.

• Bước 2 - Đo kích thước đường ống: Xác định chính xác đường kính danh định DN hoặc NPS của hệ thống.

• Bước 3 - Chọn vật liệu phù hợp: Lựa chọn Inox, thép carbon, đồng hay nhựa tùy theo đặc tính hóa lý của lưu chất.

• Bước 4 - Chọn góc phân nhánh chuẩn: Ưu tiên góc 45° hoặc 60° tùy theo tốc độ dòng chảy thực tế.

• Bước 5 - Kiểm tra áp suất làm việc: Đảm bảo định mức PN của phụ kiện cao hơn áp suất cực đại của hệ thống.

• Bước 6 - Kiểm tra tiêu chuẩn kỹ thuật: Đối chiếu các tiêu chuẩn quốc tế như ASME, DIN hoặc JIS trước khi đặt mua.

Checklist trước khi mua Y T fitting

Trước khi tiến hành ký hợp đồng đặt mua vật tư cho công trình, hãy rà soát kỹ danh sách kiểm tra sau đây:

• [x] Đúng kích thước đường kính DN / NPS

• [x] Đúng độ dày thành ống (Schedule 10 / 40 / 80)

• [x] Đúng tiêu chuẩn kỹ thuật quốc tế (ASME / DIN / JIS)

• [x] Đúng vật liệu chế tạo tương thích với môi trường lưu chất

• [x] Đúng kiểu kết nối (Ren, hàn, mặt bích, rãnh)

• [x] Khả năng chịu đúng định mức áp suất làm việc của hệ thống

• [x] Khả năng chịu đúng giới hạn nhiệt độ vận hành

• [x] Bề mặt phụ kiện nhẵn mịn, không rỗ mọt, không nứt nẻ

• [x] Có đầy đủ chứng chỉ chất lượng và xuất xứ (CO/CQ)

• [x] Lựa chọn nhà cung cấp uy tín, chính sách bảo hành rõ ràng

Câu hỏi thường gặp về Y tee fitting

Y tee fitting là gì?

Y tee fitting là phụ kiện đường ống có hình dáng chữ Y với góc phân nhánh nhỏ hơn 90 độ, dùng để chia hoặc hợp dòng lưu chất nhằm giảm tổn thất áp suất và tăng hiệu quả dòng chảy.

Y tee khác gì tee 90°?

Y tee có góc phân nhánh nghiêng 45° hoặc 60° giúp dòng chảy mượt mà, giảm tối đa sụt áp; trong khi tee 90° có nhánh rẽ vuông góc gắt, dễ tạo ra vùng xoáy và tổn thất năng lượng lớn hơn.

Khi nào nên dùng Y tee?

Nên sử dụng Y tee cho các hệ thống đường ống yêu cầu lưu lượng lớn, vận tốc dòng chảy cao, hệ thống bơm cần tối ưu hóa năng lượng hoặc các dây chuyền dẫn hóa chất, thực phẩm nhạy cảm với hiện tượng nhiễu động.

Y tee inox 304 có chịu hóa chất không?

Có, y tee inox 304 có khả năng chống ăn mòn tốt trong các môi trường axit loãng, kiềm và nước sạch công nghiệp. Đối với môi trường hóa chất đậm đặc tính ăn mòn cao, nên ưu tiên dùng chất liệu inox 316.

Có thể dùng Y tee cho hệ thống áp suất cao được không?

Hoàn toàn được. Khi sử dụng các dòng y tee đúc nguyên khối bằng thép carbon hoặc inox theo tiêu chuẩn Schedule dày (như SCH80) kết nối hàn, phụ kiện đáp ứng hoàn hảo các hệ thống áp suất và nhiệt độ rất cao.

Kết luận

Y T fitting là giải pháp kỹ thuật tối ưu và toàn diện cho các hệ thống đường ống đòi hỏi phân nhánh với tổn thất áp suất thấp và hiệu suất thủy lực cao. Việc lựa chọn đúng vật liệu, kích thước và tiêu chuẩn kỹ thuật sẽ giúp nâng cao tuổi thọ toàn bộ mạng lưới, tiết kiệm năng lượng vận hành và đảm bảo sự ổn định dài lâu cho công trình.
