Van 1 chiều chữ T là gì? Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, hiện tượng sụt áp hay dòng chảy đảo chiều đột ngột là nỗi ám ảnh lớn của các kỹ sư vận hành. Tình huống thực tế thường gặp nhất là khi máy bơm vừa ngừng hoạt động, nước bị dội ngược trở lại gây ra hiện tượng mất áp, tạo tiếng ồn lớn hoặc làm va đập mạnh làm hỏng cấu trúc đường ống. Thậm chí, các thiết bị nhạy cảm phía sau bơm còn bị ảnh hưởng nghiêm trọng do dòng chảy đảo chiều ép ngược chất lỏng.

Nguyên nhân cốt lõi của tình trạng này xuất phát từ việc hệ thống thiếu hoặc chọn sai van một chiều, khiến việc kiểm soát hướng lưu chất kém hiệu quả.

Để giải quyết triệt để vấn đề trên, van nước 1 chiều chữ T ra đời như một giải pháp kỹ thuật tối ưu. Với thiết kế thân van đặc biệt giúp kiểm soát dòng chảy hiệu quả, dễ dàng bảo trì định kỳ và tương thích với nhiều hệ thống công nghiệp khắc nghiệt, đây là thiết bị đóng vai trò bảo vệ cốt lõi cho toàn bộ mạng lưới đường ống.

Van 1 chiều chữ T là gì?

Van 1 chiều chữ T là loại van chỉ cho phép lưu chất đi theo một hướng duy nhất và ngăn chặn hoàn toàn dòng chảy ngược. Thân van có thiết kế dạng chữ T đặc trưng, giúp kỹ thuật viên dễ dàng lắp đặt, kiểm tra và bảo trì các bộ phận bên trong mà không cần tháo rời toàn bộ hệ thống đường ống.

Tên gọi của van xuất phát trực tiếp từ hình dáng cấu trúc thân hình chữ T. Trong đó, cấu trúc này tạo ra một khoang chứa đĩa van nằm ở nhánh vuông góc, giúp tối ưu hóa không gian tháo lắp nắp van. Chức năng chính của van là bảo vệ máy bơm và các thiết bị phụ trợ khỏi hiện tượng búa nước, chống thất thoát lưu chất khi xảy ra sự cố tụt áp.

Vai trò của thiết bị này hiện diện xuyên suốt trong các hệ thống cấp nước sinh hoạt, mạng lưới khí nén áp lực, đường ống hơi nóng nhà máy cho đến các hệ thống dẫn hóa chất chuyên dụng.

Nguyên lý hoạt động của van nước 1 chiều chữ T

Nguyên lý làm việc của van nước 1 chiều chữ T hoàn toàn tự động dựa trên chênh lệch áp suất của lưu chất mà không cần bất kỳ tác động điều khiển cơ học hay điện năng nào từ bên ngoài.

• Khi có dòng chảy thuận: Áp lực của lưu chất đẩy đĩa van bật mở ra khỏi đế van, tạo ra khoảng hở để dòng chảy đi qua theo chiều mũi tên trên thân van.

• Khi dòng chảy dừng hoặc đảo chiều: Áp suất đầu ra triệt tiêu kết hợp với trọng lực và lực đàn hồi của lò xo (hoặc áp lực ngược dòng), đĩa van tự động sập xuống và áp chặt vào đế van, bịt kín hoàn toàn đường ống.

Dòng chảy → ────────────►

  (Van mở)

◄──────────── Dòng chảy ngược

  (Van đóng)

Cơ chế tự động hóa hoàn toàn này giúp ngăn chặn dòng chảy ngược ngay lập tức, triệt tiêu nguy cơ gây sốc áp và bảo vệ an toàn tuyệt đối cho máy bơm cũng như các thiết bị đo lường phía trước.

Cấu tạo của van nước 1 chiều chữ T

Để hiểu vì sao thiết bị này được tin dùng trong các hệ thống lớn, chúng ta cần phân tích chi tiết từng bộ phận cấu thành:

• Thân van: Thường được đúc nguyên khối theo hình chữ T từ các vật liệu chịu lực tốt, đóng vai trò là khung xương chính chịu toàn bộ áp lực của hệ thống đường ống.

• Nắp van: Nằm ở nhánh vuông góc của chữ T, cho phép mở ra dễ dàng để kiểm tra, vệ sinh hoặc thay thế các linh kiện bên trong mà không cần cắt ống.

• Đĩa van: Chi tiết trực tiếp chặn hoặc mở dòng chảy. Độ phẳng và vật liệu của đĩa van quyết định trực tiếp đến độ kín khít tuyệt đối của van.

• Trục van: Định hướng chuyển động lên xuống của đĩa van, đảm bảo đĩa luôn đóng mở đúng quỹ đạo, không bị lệch tâm.

• Lò xo (tùy model): Giúp đĩa van đóng lại nhanh chóng hơn khi dòng chảy bị ngắt, hạn chế tối đa hiện tượng phản lực dòng.

• Gioăng làm kín: Thường làm bằng PTFE, EPDM hoặc Viton, ngăn chặn hoàn toàn tình trạng rò rỉ lưu chất ra môi trường bên ngoài hoặc rò rỉ qua đĩa van.

Phân loại van nước 1 chiều chữ T

Trên thị trường hiện nay, thiết bị này được chia thành nhiều chủng loại khác nhau để phù hợp với từng nhu cầu sử dụng thực tế:

Theo vật liệu chế tạo

• Inox 304, 316: Chống ăn mòn tuyệt hảo, chịu nhiệt độ và hóa chất mạnh, chuyên dùng cho thực phẩm, dược phẩm và hóa chất.

• Đồng thau: Độ bền cao, kháng khuẩn tốt, giá thành hợp lý, phổ biến trong hệ thống nước sinh hoạt dân dụng.

• Gang cầu / Gang xám: Chịu lực tốt, kích thước lớn, thường dùng cho hệ thống cấp thoát nước đô thị và PCCC.

• Thép carbon: Chuyên dụng cho các hệ thống áp lực cao, hơi nóng và dầu khí.

Theo kiểu kết nối

• Kết nối ren: Dành cho các hệ thống đường ống kích thước nhỏ (DN15 - DN50).

• Kết nối mặt bích: Đảm bảo độ chắc chắn cho các đường ống kích thước trung bình và lớn (từ DN50 trở lên).

• Kết nối hàn: Dùng cho đường ống áp suất và nhiệt độ cực cao, không cho phép rò rỉ dù là nhỏ nhất.

Theo định mức áp suất

Van được phân chia theo các tiêu chuẩn áp lực phổ biến như PN10, PN16, PN25 cho đến PN40, đáp ứng linh hoạt từ hệ thống dân dụng đến các nhà máy công nghiệp nặng.

Thông số kỹ thuật cần quan tâm khi lựa chọn

Khi tiến hành chọn mua, các kỹ sư cần đối chiếu kỹ lưỡng bảng thông số kỹ thuật tiêu chuẩn sau đây để đảm bảo thiết bị vận hành bền bỉ:

So sánh van nước 1 chiều chữ T với các loại van một chiều khác

Mỗi dòng van một chiều sở hữu những ưu nhược điểm riêng biệt. Bảng so sánh dưới đây giúp bạn dễ dàng đưa ra quyết định chính xác:

• Khi nào nên chọn van chữ T: Khi hệ thống yêu cầu bảo trì định kỳ thường xuyên, cần kiểm tra nhanh tình trạng đĩa van mà không muốn tháo dỡ toàn bộ đường ống, hoặc các vị trí làm việc trong không gian hẹp.

Tại sao van nước 1 chiều chữ T được sử dụng nhiều?

Sự ưa chuộng của các kỹ sư đối với dòng sản phẩm này đến từ những ưu điểm vượt trội trong vận hành thực tế:

• Dễ tháo nắp kiểm tra: Thiết kế nắp phía trên nhánh chữ T cho phép kỹ thuật viên tiếp cận bộ phận đĩa van và lò xo một cách nhanh chóng.

• Thay thế linh kiện nhanh: Khi đĩa van hoặc gioăng bị mòn, việc thay thế linh kiện diễn ra trực tiếp trên đường ống mà không cần cắt hàn phức tạp.

• Tuổi thọ cao và hoạt động ổn định: Kết cấu cơ khí vững chắc giúp van chịu được cường độ làm việc liên tục, giảm thiểu tối đa chi phí sửa chữa và thay mới cho doanh nghiệp.

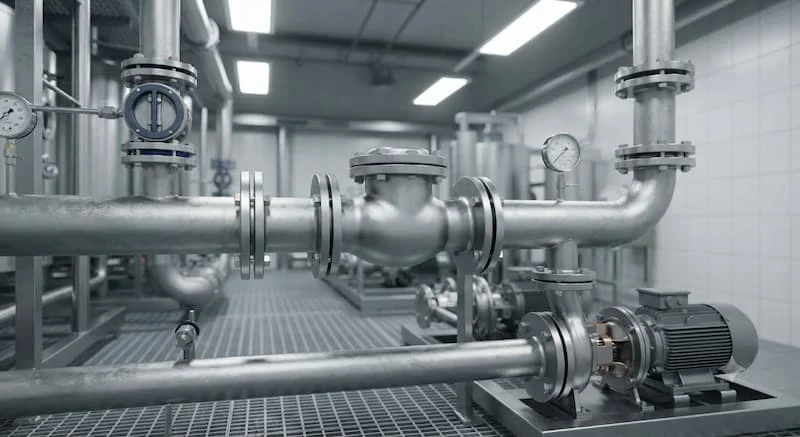

Van nước 1 chiều chữ T được sử dụng ở đâu?

Nhờ tính năng vượt trội, van nước 1 chiều chữ T được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp trọng điểm:

• Hệ thống cấp nước và xử lý nước: Trạm bơm cấp nước sạch, nhà máy xử lý nước thải thành phố.

• Hệ thống PCCC: Mạng lưới ống cứu hỏa, trạm bơm phòng cháy chữa cháy cao ốc.

• Hệ thống HVAC: Điều hòa không khí trung tâm, hệ thống chiller giải nhiệt.

• Công nghiệp năng lượng và hóa chất: Đường ống dẫn hơi nóng nhà máy nhiệt điện, hệ thống dẫn dung dịch axit, kiềm trong nhà máy hóa chất.

• Ngành thực phẩm và đồ uống: Dây chuyền sản xuất nước giải khát, nhà máy bia đòi hỏi tiêu chuẩn vệ sinh khắt khe.

Những sai lầm thường gặp khi sử dụng van nước 1 chiều chữ T

Trong quá trình lắp đặt và vận hành, người dùng rất dễ mắc phải các lỗi kỹ thuật làm giảm hiệu suất của van:

1. Lắp ngược chiều dòng chảy: Đây là lỗi phổ biến nhất khiến van đóng chặt hoàn toàn, làm gián đoạn dòng chảy và gây hư hỏng áp lực máy bơm.

2. Chọn sai kích thước hoặc áp suất: Lắp van có định mức áp suất thấp hơn áp lực thực tế của hệ thống dẫn đến nứt vỡ thân van.

3. Bỏ qua bảo trì định kỳ: Không vệ sinh cặn bẩn bám trên đĩa van lâu ngày khiến đĩa van không đóng kín được, gây rò rỉ ngược.

4. Lắp sai vị trí: Đặt van ở khu vực có độ rung lắc quá mạnh mà không có giá đỡ giảm chấn phù hợp.

Cách khắc phục: Luôn tuân thủ tuyệt đối chiều mũi tên đúc nổi trên thân van, kiểm tra kỹ thông số áp suất trước khi mua và lập lịch bảo dưỡng định kỳ 6 tháng/lần.

Hướng dẫn lắp đặt van 1 chiều chữ T đúng kỹ thuật

Để đảm bảo van hoạt động bền bỉ, kín khít và đạt hiệu suất cao nhất, hãy thực hiện theo quy trình 6 bước chuẩn kỹ thuật sau:

• Bước 1 - Xác định chiều dòng chảy: Khảo sát thực tế hướng di chuyển của lưu chất trong đường ống.

• Bước 2 - Kiểm tra mũi tên trên thân van: Quan sát kỹ ký hiệu mũi tên đúc nổi để đảm bảo chiều của van trùng khớp với chiều dòng chảy.

• Bước 3 - Làm sạch đường ống: Dùng giẻ sạch lau hết bụi bẩn, xỉ hàn hoặc cặn bã bám ở mặt bích hoặc đầu ren kết nối.

• Bước 4 - Lắp đúng tâm: Đặt van vào giữa hai mặt bích hoặc vị trí ren, căn chỉnh chuẩn tâm để tránh bị lệch góc gây hỏng ren hoặc rò rỉ gioăng.

• Bước 5 - Siết bu lông hoặc ren đúng lực: Siết đều tay các con bu lông theo hình chéo đối xứng (hoặc quấn băng tan vừa đủ với ren) để lực ép phân bố đều.

• Bước 6 - Thử áp và kiểm tra rò rỉ: Vận hành thử hệ thống ở áp suất làm việc, quan sát kỹ các mối nối và nắp van để đảm bảo không có hiện tượng rò rỉ lưu chất.

Checklist chọn van 1 chiều chữ T phù hợp

Trước khi tiến hành đặt hàng thiết bị cho dự án, hãy kiểm tra nhanh danh sách tiêu chuẩn sau:

• [x] Đúng kích thước đường kính danh định (DN)

• [x] Đúng định mức áp suất làm việc (PN)

• [x] Đúng vật liệu chế tạo phù hợp với môi trường lưu chất

• [x] Đúng kiểu kết nối (Ren, mặt bích, hàn)

• [x] Đúng môi trường sử dụng (Nước, hóa chất, hơi, khí)

• [x] Đúng dải nhiệt độ vận hành thực tế của hệ thống

• [x] Đạt các tiêu chuẩn kỹ thuật quốc tế (JIS, DIN, ANSI)

• [x] Lựa chọn thương hiệu cung cấp uy tín, lâu năm

• [x] Có đầy đủ chứng chỉ chất lượng và xuất xứ (CO/CQ)

• [x] Chính sách bảo hành sản phẩm rõ ràng, minh bạch

Câu hỏi thường gặp về van 1 chiều chữ T

Van 1 chiều chữ T hoạt động như thế nào?

Van hoạt động hoàn toàn tự động dựa trên chênh lệch áp suất. Khi có dòng chảy thuận, áp lực đẩy đĩa van mở; khi dòng chảy dừng hoặc đảo chiều, trọng lực và lò xo tự động kéo đĩa van sập xuống để chặn đứng dòng ngược lại.

Van chữ T có dùng cho nước nóng được không?

Có, hoàn toàn dùng được. Tuy nhiên, bạn cần lựa chọn loại van có vật liệu gioăng làm kín chịu nhiệt tốt như PTFE hoặc Viton và thân van bằng inox hoặc gang để đảm bảo độ bền trong môi trường nhiệt độ cao.

Nên chọn van inox hay gang?

Tùy thuộc vào môi trường lưu chất. Chọn van inox cho hệ thống hóa chất, thực phẩm hoặc nước sạch cao cấp để chống ăn mòn; chọn van gang cho hệ thống cấp thoát nước thông thường hoặc PCCC để tối ưu hóa chi phí đầu tư.

Có thể lắp van theo phương ngang và phương đứng không?

Có thể lắp đặt theo cả phương ngang lẫn phương đứng (dòng chảy hướng từ dưới lên trên). Tuy nhiên, cần lưu ý bố trí chiều mũi tên trên thân van luôn hướng theo chiều đi lên khi lắp ở đường ống đứng.

Bao lâu nên kiểm tra và bảo trì van?

Nên tiến hành kiểm tra, vệ sinh và bảo trì định kỳ từ 6 tháng đến 1 năm một lần tùy thuộc vào mức độ khắc nghiệt và tần suất hoạt động của hệ thống đường ống.

Kết luận

Van 1 chiều chữ T là giải pháp kỹ thuật tối ưu và hiệu quả để ngăn chặn triệt để dòng chảy ngược, bảo vệ an toàn cho máy bơm và toàn bộ hệ thống đường ống. Việc lựa chọn đúng vật liệu, kích thước cùng tiêu chuẩn kết nối sẽ giúp hệ thống vận hành ổn định, bền bỉ theo thời gian. Đồng thời, việc tuân thủ quy trình lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ giúp gia tăng tuổi thọ van, giảm thiểu tối đa chi phí sửa chữa phát sinh.
