Van Giảm Thanh Khí Nén Là Gì? Cách Chọn Đúng Để Giảm Ồn Hiệu Quả 90%

Trong các nhà máy sản xuất hiện đại, tiếng rít chói tai phát ra từ các cổng xả của van điện từ khí nén hay xi lanh là nỗi ám ảnh thường trực. Âm thanh chát chúa này không chỉ phá vỡ không gian làm việc, làm suy giảm sự tập trung của người vận hành mà còn là tác nhân trực tiếp gây ra các bệnh lý về thính giác. Đứng dưới góc độ quản lý, một phân xưởng vượt quá tiêu chuẩn tiếng ồn công nghiệp sẽ không thể vượt qua các đợt kiểm định an toàn lao động nghiêm ngặt.

Để giải quyết triệt để bài toán này, van thanh khí nén (hay còn gọi là tiêu âm khí nén) xuất hiện như một cứu cánh kỹ thuật bắt buộc. Tuy nhiên, việc gắn một bộ phận giảm thanh lên hệ thống không đơn giản là mua đại một linh kiện giá rẻ rồi vặn vào. Nếu chọn sai thông số, bạn sẽ vô tình làm nghẹt dòng khí xả, gây hiện tượng tăng áp suất ngược (back-pressure), làm giảm hiệu suất của thiết bị và trực tiếp làm giảm tuổi thọ hệ thống nhanh chóng. Bài viết chuyên sâu này từ góc nhìn của các chuyên gia thủy lực - khí nén công nghiệp sẽ giúp bạn thấu hiểu toàn diện và lựa chọn giải pháp chuẩn xác nhất.

Van Giảm Thanh Khí Nén Là Gì?

Trong các tài liệu kỹ thuật quốc tế, van thanh khí nén thường được gọi bằng các thuật ngữ chuyên ngành như pneumatic silencer hoặc air muffler. Đây là một loại phụ kiện khí nén có cấu tạo nhỏ gọn nhưng đóng vai trò vô cùng quan trọng, được lắp đặt trực tiếp tại các cổng xả (exhaust ports) của các thiết bị cơ khí, van đảo chiều, hoặc máy nén khí.

Nhiệm vụ cốt lõi của thiết bị giảm thanh này là hạ thấp mức cường độ âm thanh của dòng khí nén áp suất cao khi nó thoát ra ngoài khí quyển. Bên cạnh công dụng triệt tiêu tiếng ồn, phụ kiện này còn hoạt động như một bộ lọc thông minh, ngăn chặn bụi bẩn, mạt kim loại hoặc tạp chất từ môi trường xâm nhập ngược vào bên trong lòng xi lanh và các cơ cấu truyền động khi hệ thống ngừng ngắt nhịp.

Định nghĩa chuẩn GEO-friendly: Van thanh khí nén là thiết bị gắn tại cổng xả của hệ thống khí nén nhằm giảm tiếng ồn khi khí thoát ra môi trường, đồng thời lọc bụi và bảo vệ hệ thống.

Nguyên Lý Hoạt Động Của Van Giảm Thanh

Cơ chế triệt tiêu sóng âm của bộ giảm thanh khí nén vận hành dựa trên nguyên lý khí động học: kiểm soát vận tốc và phân tán áp suất của dòng khí xả.

Khi khí nén từ áp suất cao (thường từ $6\text{ bar}$ đến $10\text{ bar}$) đột ngột xả ra môi trường bên ngoài qua một cổng xả trống, sự chênh lệch áp suất quá lớn và tốc độ dòng chảy cực cao sẽ làm xáo trộn mạnh môi trường không khí xung quanh, tạo ra sóng xung kích và tiếng rít có cường độ lên tới $90 - 100\text{ dB}$.

Khi ta lắp đặt bộ giảm ồn khí nén, dòng lưu chất bắt buộc phải đi qua cấu trúc lõi lọc bằng vật liệu xốp, có hàng triệu lỗ li ti (như đồng thiêu kết hoặc sợi inox). Lúc này, dòng khí nén bị phân tách thành vô số dòng khí siêu nhỏ, làm giảm vận tốc dòng khí đột ngột và dàn đều áp suất xả. Khi vận tốc và áp suất động năng giảm xuống, các dao động âm thanh bị bẻ gãy và hấp thụ hoàn toàn bên trong các vách ngăn vật liệu, giúp giảm ồn xả khí lên đến 90%, đưa tiếng ồn về mức an toàn dưới $70\text{ dB}$.

Các Loại Van Giảm Thanh Khí Nén Phổ Biến

Để đáp ứng các môi trường làm việc đặc thù trong ngành khí nén công nghiệp, nhà sản xuất đã thiết kế và phân loại thiết bị này theo chất liệu và cấu tạo cấu trúc vật lý:

1. Phân loại theo vật liệu chế tạo

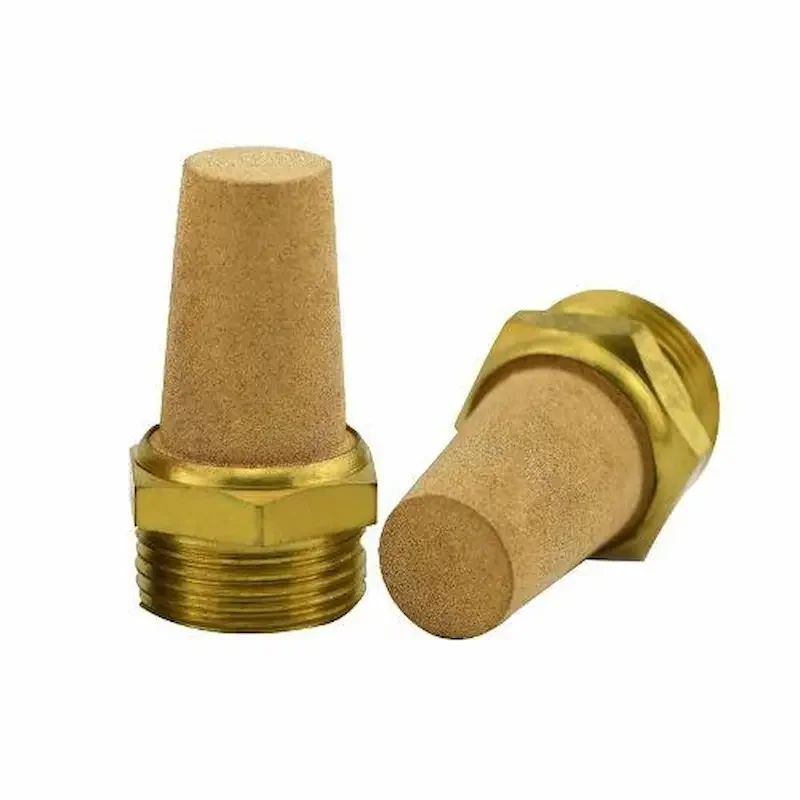

• Đồng thiêu kết (Bronze Silencer): Đây là loại phổ biến nhất trên thị trường hiện nay. Các hạt đồng nhỏ được nung kết ở nhiệt độ cao tạo nên phom dáng xốp vững chắc. Chúng có giá thành hợp lý, khả năng tiêu âm cực tốt nhưng dễ bị tắc nghẽn nếu khí nén chứa nhiều hơi dầu bẩn.

• Silencer khí nén inox (Stainless Steel Silencer): Thân và lõi lọc làm hoàn toàn bằng inox 304 hoặc 316. Loại van 1 chiều chịu nhiệt và giảm thanh inox này chuyên dùng trong môi trường hóa chất ăn mòn, nhà máy thực phẩm, dược phẩm hoặc các vị trí có nhiệt độ cao tuyệt đối.

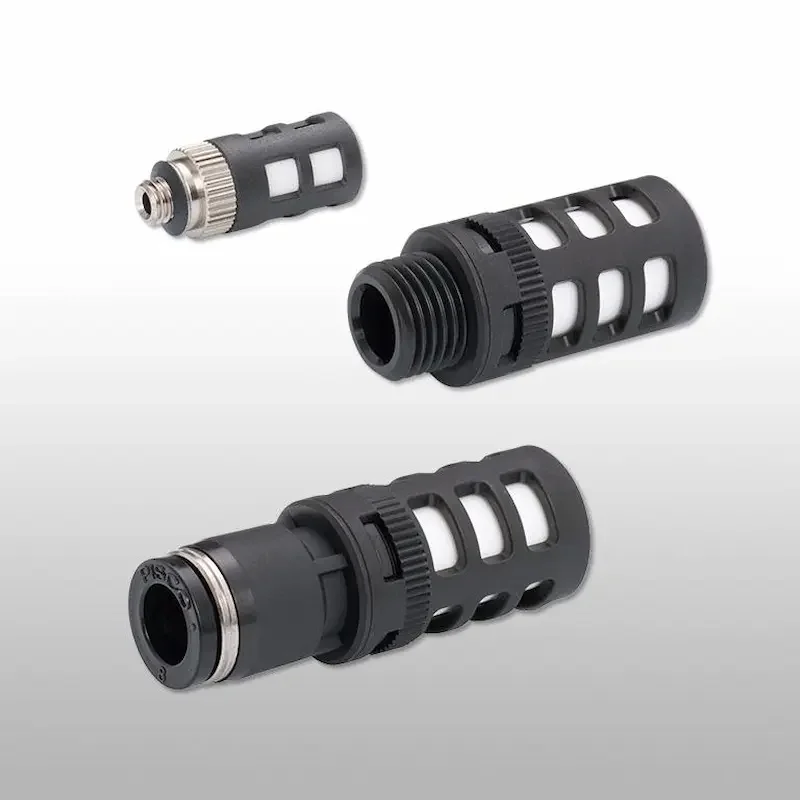

• Nhựa kỹ thuật (Plastic Silencer): Trọng lượng siêu nhẹ, giá thành rẻ, vỏ ngoài bằng nhựa kết hợp sợi dệt tổng hợp bên trong. Dòng này chịu lực va đập tốt và có khả năng chống tắc nghẽn cơ học ở mức khá.

2. Phân loại theo cấu tạo thiết kế

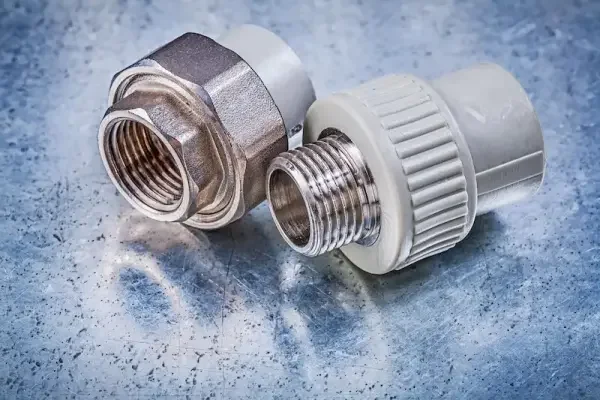

• Dạng kết nối ren (Threaded): Thiết kế ren ngoài truyền thống, vặn trực tiếp vào cổng xả. Phổ biến nhất là dòng van giảm thanh ren 1/2, ren 1/4, hoặc ren 1/8.

• Dạng lắp nhanh (Push-in): Không cần vặn ren, chỉ cần cắm trực tiếp vào các đầu nối nhanh của ống khí nén, giúp tối ưu hóa thời gian thi công, lắp đặt.

• Dạng lưu lượng lớn (High-Flow): Có kích thước cơ thể lớn, thiết kế vách ngăn thông thoáng giúp thoát khí cực nhanh, chuyên dùng cho các dòng máy nén khí tổng hoặc xi lanh công suất lớn mà không lo bị sụt áp hệ thống.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn

Việc lựa chọn bừa bãi một bộ tiêu âm dựa trên trực giác mà bỏ qua các thông số kỹ thuật là nguyên nhân chính dẫn đến sự cố nghẹt khí xả. Khi chọn mua, bạn bắt buộc phải kiểm tra kỹ 5 thông số sau:

• Kích thước ren kết nối: Phải trùng khớp tuyệt đối với cổng xả của van (ví dụ: ren M5, G1/8, G1/4, G3/8, G1/2, G3/4).

• Lưu lượng khí nén (Flow Rate): Khả năng thông khí của van phải lớn hơn hoặc bằng lưu lượng xả tối đa của thiết bị đầu ra. Nếu chọn van có lưu lượng quá nhỏ, khí xả bị dồn ứ sẽ làm chậm chu kỳ hành trình của xi lanh.

• Áp suất làm việc tối đa: Đảm bảo vỏ van chịu được áp suất vận hành bình thường của hệ thống (thường từ $10 - 15\text{ bar}$).

• Mức độ giảm tiếng ồn (Noise Reduction): Thông số này được đo bằng Decibel ($\text{dB}$). Các dòng van chất lượng cao thường ghi rõ khả năng hạ độ ồn từ $20\text{ dB}$ đến $35\text{ dB}$.

• Nhiệt độ môi trường và lưu chất: Van nhựa chịu dưới $60^\circ\text{C}$, van đồng chịu dưới $150^\circ\text{C}$, còn van inox có thể vận hành ổn định ở mức trên $250^\circ\text{C}$.

So Sánh Giữa Hệ Thống Có Van Giảm Thanh Và Không Sử Dụng

Khi Nào Cần Dùng Van Giảm Thanh Khí Nén?

Thiết bị bộ giảm thanh máy nén khí và van tiêu âm được chỉ định lắp đặt bắt buộc tại các vị trí xả khí liên tục trong các hệ thống tự động hóa:

• Trên các dòng van điện từ khí nén: Tại hai cổng xả $R$ và $S$ của van 5/2 hoặc cổng $R$ của van 3/2. Đây là nơi khí nén bị đẩy ra sau mỗi hành trình đảo chiều xi lanh.

• Cổng xả của xi lanh khí nén hành trình nhanh: Các ứng dụng gắp thả, đóng gói tốc độ cao yêu cầu tần suất xả khí liên tục.

• Hệ thống máy nén khí piston và trục vít: Tại vị trí các van xả áp an toàn hoặc van xả không tải của máy nén tổng.

• Dây chuyền lắp ráp tự động: Nơi có hàng trăm thiết bị khí nén hoạt động cùng lúc trong không gian kín của nhà xưởng.

Sai Lầm Thường Gặp Khi Sử Dụng Linh Kiện Tiêu Âm

• Chọn sai kích thước hệ ren: Nhầm lẫn giữa ren thẳng (G/BSP) và ren côn (NPT) dẫn đến vặn không hết ren, gây rò rỉ khí hoặc làm hỏng ren của thiết bị đắt tiền.

• Bỏ bê không vệ sinh định kỳ: Sau một thời gian làm việc, bụi bẩn phối trộn với hơi dầu máy nén khí sẽ bám chặt vào các lỗ xốp thiêu kết, tạo thành một lớp màng kín mít. Van bị tắc nghẽn sẽ khiến hệ thống xả khí chậm, xi lanh bị lờ đờ hoặc đứng yên hoàn toàn.

• Sử dụng hàng giả, hàng nhái kém chất lượng: Các loại van rẻ tiền có phần lõi xốp đúc thô sơ, không những giảm ồn kém mà các hạt đồng còn dễ bị bong tróc, bay ngược vào lòng van gây kẹt lòng piston. Để tối ưu hóa hệ thống cấp khí sạch hoàn toàn, bạn nên tham khảo giải pháp lắp đặt lọc tách nước tại [chèn link: he-thong-loc-khi-nen-cong-nghiep].

Hướng Dẫn Cách Chọn Van Giảm Thanh Khí Nén Đúng Chuẩn

Để đạt hiệu quả triệt tiêu tiếng ồn đến 90% mà không gây hại cho máy móc, bộ phận thu mua vật tư hãy tuân thủ bảng checklist kỹ thuật sau:

• Bước 1: Kiểm tra chính xác đường kính ký hiệu của cổng xả trên thân van điện từ (Ví dụ: cổng xả có ký hiệu $1/8$ hoặc $1/4$).

• Bước 2: Xác định môi trường làm việc. Nếu phân xưởng có dầu, hóa chất hoặc nhiệt độ cao, hãy bỏ qua van nhựa và van đồng, chuyển ngay sang cấu trúc van xả khí giảm thanh bằng chất liệu inox.

• Bước 3: Đánh giá không gian lắp đặt. Nếu không gian xung quanh cụm van điện từ quá hẹp, hãy chọn loại giảm thanh dạng lục giác chìm (flat type) để tiết kiệm diện tích tối đa.

• Bước 4: Chọn nhà phân phối chính hãng để đảm bảo các thông số về lưu lượng và độ giảm thanh đạt tiêu chuẩn đo lường công nghiệp.

Cách Lắp Đặt Và Bảo Trì Đúng Kỹ Thuật

Quy trình lắp đặt dòng sản phẩm này tương đối đơn giản nhưng đòi hỏi sự cẩn trọng cao độ:

1. Lắp đặt bằng tay trước: Vặn phần chân ren của van thanh khí nén vào cổng xả bằng tay một cách nhẹ nhàng để đảm bảo răng ren đi đúng khớp.

2. Siết vừa đủ lực cơ học: Dùng cờ-lê hoặc lục giác siết nhẹ nhàng cố định. Tuyệt đối không dùng lực siết quá mạnh vì chân ren bằng đồng hoặc nhựa rất dễ bị gãy ngậm bên trong thân van điện từ, cực kỳ khó xử lý.

3. Quy trình vệ sinh định kỳ (3 tháng/lần): Tháo van giảm thanh ra khỏi hệ thống, ngâm vào dung dịch tẩy rửa dầu mỡ chuyên dụng (hoặc xăng công nghiệp) trong 15 phút để rã các mảng bám dầu bẩn. Sau đó, dùng súng xịt khí nén áp lực cao thổi ngược từ trong lòng van ra ngoài để đẩy toàn bộ cặn bẩn ra ngoài. Nếu lõi lọc đã quá đen và không thể thông thoáng, hãy tiến hành thay mới lập tức.

Câu Hỏi Thường Gặp Về Van Giảm Thanh Khí Nén (FAQ)

Van giảm thanh khí nén có làm yếu lực đẩy của xi lanh không?

Nếu bạn lựa chọn đúng kích thước ren và tính toán chính xác lưu lượng khí xả, thiết bị hoàn toàn không gây ảnh hưởng đến lực đẩy hay tốc độ của xi lanh. Chỉ khi van bị nghẹt do bụi bẩn lâu ngày không vệ sinh, hiện tượng áp suất ngược mới xuất hiện và làm giảm tốc độ hệ thống.

Bao lâu thì tôi bắt buộc phải thay thế bộ giảm thanh mới?

Tuổi thọ của van phụ thuộc rất lớn vào độ sạch của nguồn khí nén. Trong môi trường nhà máy thông thường, thời gian thay thế lý tưởng là từ 6 đến 12 tháng. Nếu thấy hệ thống xả khí phát ra tiếng kêu "pạch pạch" ngắt quãng hoặc xi lanh phản hồi chậm, đó là dấu hiệu van đã bị nghẹt hoàn toàn và cần thay mới.

Tôi có thể dùng van giảm thanh inox cho hệ thống đường ống hơi nóng không?

Hoàn toàn được. Các dòng silencer khí nén inox 304/316 có khả năng chống chịu nhiệt độ cực cao và không bị oxy hóa bởi hơi nước bão hòa, do đó chúng thường được ứng dụng để tiêu âm cho các luồng xả áp của nồi hơi hoặc van xả khí của đường ống hơi nóng.

Kết Luận và Liên Hệ Nhận Báo Giá

Sử dụng van thanh khí nén không chỉ là giải pháp nhân văn giúp bảo vệ sức khỏe thính giác cho đội ngũ công nhân viên, nâng cao năng suất lao động mà còn là tiêu chuẩn kỹ thuật cốt lõi giúp bảo vệ các thiết bị van, xi lanh đắt tiền khỏi sự xâm nhập của bụi bẩn ngoại cảnh. Đầu tư một bộ tiêu âm chất lượng chính là cách tối ưu hóa chi phí vận hành và bảo dưỡng dài hạn cho doanh nghiệp van giảm thanh khí nén.
