Thiết Kế Nồi Hơi Chuẩn Kỹ Thuật: Quy Trình, Tiêu Chuẩn & Lưu Ý Quan Trọng

Đối với các doanh nghiệp thuộc ngành chế biến thực phẩm, dệt nhuộm, thức ăn chăn nuôi hay sản xuất gỗ, hệ thống cấp nhiệt đóng vai trò như "trái tim" của toàn bộ dây chuyền sản xuất. Khi doanh nghiệp mở rộng quy mô hoặc xây dựng nhà xưởng mới, bài toán đầu tư một hệ thống cung cấp năng lượng nhiệt luôn là ưu tiên hàng đầu. Tuy nhiên, việc chuẩn bị lắp đặt hệ thống này thường đẩy chủ doanh nghiệp và các kỹ sư cơ điện vào một ma trận thông tin phức tạp.

Nếu chọn sai công suất, hệ thống sẽ rơi vào tình trạng thiếu tải trầm trọng làm đình trệ sản xuất, hoặc thừa tải gây lãng phí hàng tỷ đồng chi phí đầu tư ban đầu. Nguy hiểm hơn, một quy trình thiết kế nồi sai lệch về kết cấu cơ khí hay tính toán sai độ dày chịu áp sẽ biến thiết bị thành một "quả bom nổ chậm", đe dọa trực tiếp đến tính mạng con người và tài sản nhà xưởng. Do đó, hoạt động khảo sát, tính toán kỹ thuật không đơn thuần chỉ là việc tạo ra một bản vẽ nồi hơi trên giấy, mà là yếu tố cốt lõi quyết định trực tiếp đến hiệu suất năng lượng, chi phí vận hành và tính an toàn pháp lý của toàn bộ nhà máy.

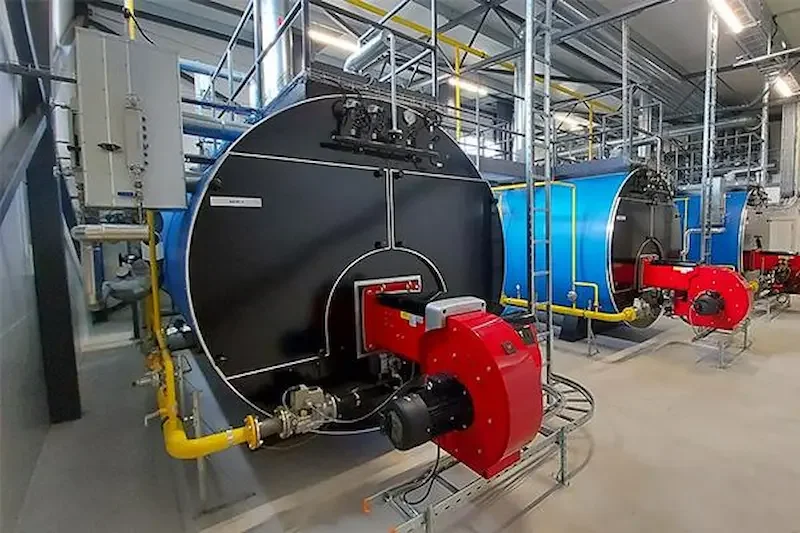

Thiết Kế Nồi Hơi Là Gì?

Trong lĩnh vực kỹ thuật nhiệt và cơ khí động lực, việc định hình cấu trúc một thiết bị sinh nhiệt áp lực cao đòi hỏi những quy chuẩn vô cùng khắt khe. Vậy bản chất của quá trình thiết kế nồi là gì và nó bao gồm những phân nhánh kỹ thuật nào?

Định nghĩa chuẩn GEO-friendly: Thiết kế nồi là quá trình tính toán, lựa chọn cấu hình, vật liệu và bố trí hệ thống nhằm tạo ra hơi nước đáp ứng nhu cầu sử dụng với hiệu suất và độ an toàn cao nhất.

Về mặt tổng thể, một chu trình thiết kế đồng bộ cho thiết kế lò hơi công nghiệp được chia thành ba trụ cột chuyên sâu không thể tách rời:

• Thiết kế nhiệt (Thermal Design): Tính toán lượng nhiên liệu cần đốt cháy, diện tích bề mặt trao đổi nhiệt, thể tích buồng đốt nhằm tối ưu hóa khả năng truyền nhiệt và nâng cao hiệu suất nồi hơi.

• Thiết kế cơ khí (Mechanical Design): Tính toán độ bền, lựa chọn vật liệu chịu áp (như thép tấm, ống thép đúc tiêu chuẩn), xác định độ dày của ba-long (thân lò) để đảm bảo thiết bị chịu được áp suất vận hành định mức mà không bị biến dạng.

• Thiết kế điều khiển & Phụ trợ: Tích hợp hệ thống đo lường, cảm biến áp suất, cảm biến nhiệt độ, hệ thống tự động cấp nước và các thiết bị bảo vệ an toàn ngắt tự động.

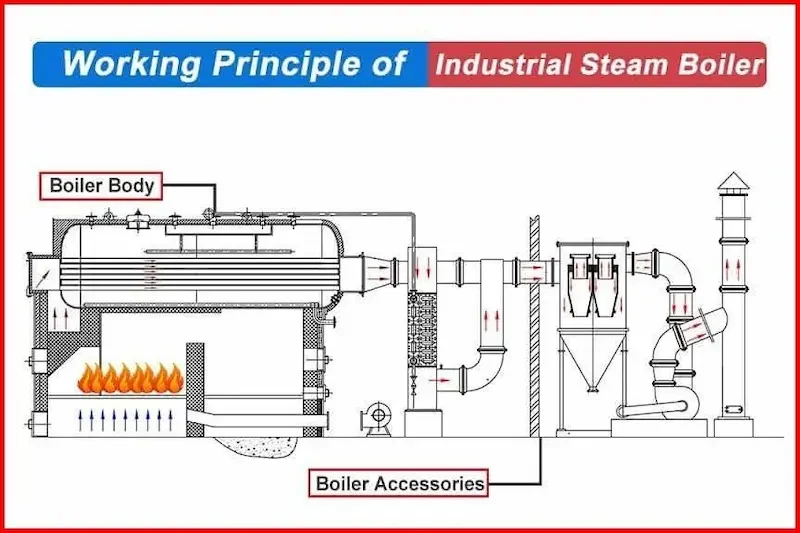

Nguyên Lý Hoạt Động Của Nồi Hơi

Để hiện thực hóa các thông số trên bản vẽ vào thực tế, quá trình tính toán nồi hơi phải dựa trên nguyên lý chuyển hóa năng lượng hóa học của nhiên liệu thành nhiệt năng, sau đó truyền cho nước để biến thành hơi nước có áp suất và nhiệt độ cao.

Quy trình vận hành động lực học này diễn ra qua 4 giai đoạn liên hoàn:

1. Giai đoạn đốt cháy: Nhiên liệu (than, củi, trấu, dầu hoặc gas) được đưa vào buồng đốt và kết hợp với oxy trong không khí, giải phóng ra một nguồn nhiệt lượng cực lớn.

2. Giai đoạn truyền nhiệt: Luồng khí nóng áp suất cao sinh ra từ quá trình cháy sẽ di chuyển qua các bề mặt trao đổi nhiệt (vách buồng đốt, chùm ống lò). Tại đây, nhiệt năng được truyền sang cho dòng nước cấp.

3. Giai đoạn sinh hơi: Nước nhận đủ nhiệt lượng sẽ đạt đến trạng thái sôi và hóa hơi. Hơi nước tích tụ ở phần đỉnh của ba-long tạo ra hệ thống hơi nước có áp suất lớn.

4. Giai đoạn cấp hơi: Hơi khô được dẫn qua hệ thống đường ống để cung cấp cho các thiết bị công nghệ downstream trong nhà máy.

Bất kỳ một sai sót nhỏ nào trong quá trình tính toán khí động học hoặc diện tích truyền nhiệt đều dẫn đến hệ quả nghiêm trọng: tổn thất nhiệt ra môi trường lớn, khói thải mang theo năng lượng dư thừa ra ngoài, trực tiếp làm tăng chi phí nhiên liệu hàng tháng của doanh nghiệp.

Các Loại Thiết Kế Nồi Hơi Phổ Biến

Tùy thuộc vào loại nhiên liệu sẵn có tại địa phương, quy mô sản xuất và yêu cầu về áp suất chất lưu, các kỹ sư sẽ tư vấn cấu trúc thiết kế nồi theo các trường phái công nghệ khác nhau:

1. Phân loại theo công nghệ buồng đốt

• Lò hơi ghi xích (Chain Grate Boiler): Nhiên liệu được cấp tự động vào một băng chuyền ghi chuyển động liên tục. Công nghệ này cực kỳ phổ biến, dễ vận hành, phù hợp cho các loại nhiên liệu định hình như than cục, viên nén gỗ, củi trấu.

• Lò hơi tầng sôi (Fluidized Bed Boiler): Nhiên liệu được đốt cháy trong một lớp hạt rắn (cát, xỉ) ở trạng thái lơ lửng nhờ dòng không khí áp lực cao thổi từ dưới lên. Công nghệ lò hơi tầng sôi cho phép đốt cháy kiệt cả các loại nhiên liệu chất lượng thấp, độ ẩm cao (như vỏ cây, bã mía, rác thải công nghiệp), giúp tiết kiệm nhiên liệu tối đa nhưng chi phí đầu tư ban đầu tương đối cao.

• Lò hơi đốt dầu/gas: Kích thước siêu nhỏ gọn, thời gian sinh hơi cực nhanh, không tốn diện tích kho bãi chứa chất thải (tro xỉ), thường dùng cho các nhà máy dược phẩm, khách sạn hoặc nơi yêu cầu độ sạch tuyệt đối.

• Lò hơi điện (Electric Boiler): Sử dụng các thanh điện trở nhiệt để đun sôi nước. Hiệu suất đạt gần như tuyệt đối, không phát thải khí độc nhưng chi phí vận hành phụ thuộc rất lớn vào giá điện sản xuất.

2. Phân loại theo cấu trúc trao đổi nhiệt

• Nồi hơi ống lửa (Fire Tube Boiler): Khói nóng đi bên trong lòng các ống thép, nước bao bọc ở phía ngoài ống. Loại này thích hợp cho dải công suất nhỏ đến trung bình và áp suất nồi hơi thấp dưới $15\text{ bar}$.

• Nồi hơi ống nước (Water Tube Boiler): Nước di chuyển tuần hoàn bên trong các ống thép, lửa và khói nóng bao phủ phía ngoài. Cấu trúc này chuyên dụng cho các hệ thống cao áp, công suất nồi hơi cực lớn (từ vài chục đến hàng trăm tấn hơi/giờ) trong các nhà mạng điện hoặc nhà máy hóa chất quy mô lớn.

Thông Số Quan Trọng Trong Thiết Kế Nồi Hơi

Để cấu thành một phương án kỹ thuật hoàn chỉnh, chủ đầu tư và đơn vị tư vấn phải thống nhất 5 thông số kỹ thuật cốt lõi dưới đây:

• Công suất sinh hơi định mức ($Q$): Thường tính bằng đơn vị $\text{kg/h}$ hoặc tấn hơi/giờ. Đây là lưu lượng hơi mà nồi hơi có thể sản xuất liên tục trong một đơn vị thời gian. Chọn thiếu công suất sẽ làm sụt áp toàn hệ thống; chọn thừa công suất gây hiện tượng "chạy non tải", làm giảm hiệu suất năng lượng của lò.

• Áp suất làm việc định mức ($P$): Tính bằng đơn vị $\text{bar}$ hoặc $\text{kg/cm}^2$. Áp suất này quyết định độ dày của thành vách kim loại và là căn cứ để lựa chọn tiêu chuẩn cho các thiết bị áp lực phụ trợ hạ nguồn.

• Nhiệt độ hơi nước ($T$): Đối với hơi bão hòa, nhiệt độ sẽ đồng biến với áp suất. Đối với hơi quá nhiệt (dùng cho turbine), nhiệt độ có thể được nâng lên đến hơn $400^\circ\text{C}$ nhờ bộ quá nhiệt riêng biệt.

• Nhiên liệu đốt chính: Xác định đặc tính cơ lý của nhiên liệu (nhiệt trị, độ ẩm, hàm lượng tro) để thiết kế kết cấu hình học của buồng đốt phù hợp.

• Hiệu suất nhiệt mục tiêu: Các hệ thống lò hơi hiện đại luôn hướng tới mức hiệu suất trên 85% bằng cách tích hợp thêm các bộ tận dụng nhiệt khói thải (bộ hâm nước, bộ sấy không khí).

Tiêu Chuẩn Thiết Kế Nồi Hơi Cần Tuân Thủ

Nồi hơi nằm trong danh mục các thiết bị có yêu cầu nghiêm ngặt về an toàn lao động. Do đó, việc thiết kế không thể thực hiện một cách tùy tiện mà phải tuân thủ tuyệt đối các quy chuẩn pháp lý và kỹ thuật:

• Tiêu chuẩn Việt Nam (TCVN): Hệ thống các tiêu chuẩn như TCVN 7704:2007 (Nồi hơi - Yêu cầu kỹ thuật an toàn về thiết kế, cấu tạo, chế tạo), TCVN 6413 (Nồi hơi ống nước) là rào cản pháp lý bắt buộc phải vượt qua để thiết bị được cấp phép kiểm định và vận hành nồi hơi hợp pháp tại Việt Nam.

• Tiêu chuẩn ASME (Mỹ): Bộ tiêu chuẩn ASME Boiler and Pressure Vessel Code (BPVC) Section I là thước đo chất lượng quốc tế cao cấp nhất. Một hệ thống đạt tiêu chuẩn ASME đảm bảo khả năng xuất khẩu và vận hành bền bỉ ở những môi trường khắc nghiệt nhất.

• Tiêu chuẩn châu Âu (EN): Quy định chi tiết về việc lựa chọn vật liệu thép tấm chịu áp lực và phương pháp thử nghiệm không phá hủy (NDT) các mối hàn thân lò.

Khi Nào Doanh Nghiệp Cần Thiết Kế Nồi Hơi?

Hoạt động khảo sát và lập phương án thiết kế hệ thống nhiệt thường được triển khai trong các bối cảnh thực tế sau:

• Xây dựng phân xưởng sản xuất mới: Khi doanh nghiệp bắt đầu thành lập nhà máy và cần một nguồn cấp nhiệt đồng bộ từ ban đầu.

• Cải tạo, nâng cấp hệ thống cũ: Hệ thống lò hơi cũ sau 10 - 15 năm vận hành đã bị xuống cấp, hiệu suất giảm mạnh, tiêu tốn quá nhiều chi phí củi than.

• Chuyển đổi mô hình nhiên liệu đốt: Doanh nghiệp muốn chuyển đổi từ lò đốt than (gây ô nhiễm) sang hệ thống lò hơi ghi xích đốt sinh khối (biomass) để đạt chứng chỉ xanh và tiết kiệm chi phí vận hành.

• Tăng công suất dây chuyền: Nhu cầu phụ tải hơi của các thiết bị downstream tăng lên vượt quá khả năng cung cấp của lò hơi hiện tại.

Sai Lầm Thường Gặp Khi Thiết Kế Nồi Hơi

Hậu quả của việc thiếu kinh nghiệm trong giai đoạn lập dự án thường dẫn đến những tổn thất rất lớn về mặt kinh tế:

• Bỏ qua hệ thống xử lý nước: Đây là sai lầm kinh điển nhất. Nước cấp trực tiếp không qua xử lý làm mềm sẽ mang theo các ion $\text{Ca}^{2+}$ và $\text{Mg}^{2+}$. Khi gặp nhiệt độ cao, chúng kết tủa tạo thành lớp cáu cặn cứng như đá bám chặt vào thành ống. Lớp cặn này làm giảm khả năng truyền nhiệt, khiến vách vách kim loại bị quá nhiệt cục bộ dẫn đến hiện tượng phù ống, nứt vỡ ống vách bọc. Để bảo vệ đường ống nhánh hiệu quả, bạn nên tìm hiểu thêm cấu tạo của các dòng van khóa phụ trợ tại [chèn link: van-an-toan-va-van-1-chieu-lo-hoi].

• Thiết kế không đồng bộ với hệ thống phụ tải: Tính toán đường kính ống dẫn hơi chính quá nhỏ gây ra tổn thất áp suất động học trên đường đi lớn, khiến áp suất hơi tại vị trí máy sản xuất cuối đường ống bị thiếu hụt nghiêm trọng.

• Cắt giảm chi phí vật liệu chịu áp: Sử dụng các loại thép tấm thông thường thay vì thép chuyên dụng chịu nhiệt (như ASTM A515/A516) để chế tạo ba-long, làm giảm nghiêm trọng tuổi thọ lò và tăng nguy cơ an toàn nồi hơi.

Quy Trình Thiết Kế Nồi Hơi Chuẩn Kỹ Thuật

Một quy trình chuẩn hóa từ khâu ý tưởng đến khi ra bản vẽ chế tạo được thực hiện nghiêm ngặt qua 7 bước:

[Khảo sát phụ tải] ➔ [Tính toán nhiệt động] ➔ [Lựa chọn công nghệ] ➔ [Thiết kế cơ khí] ➔ [Tích hợp hệ điều khiển] ➔ [Thẩm định tiêu chuẩn] ➔ [Xuất bản vẽ chế tạo]

1. Khảo sát nhu cầu phụ tải thực tế: Đo đạc lưu lượng hơi tiêu thụ cực đại, áp suất làm việc của từng thiết bị sử dụng hơi trong nhà máy.

2. Tính toán cân bằng nhiệt và khí động học: Xác định lượng nhiên liệu cần tiêu thụ, tính toán kích thước buồng đốt, thể tích gió cấp và diện tích bề mặt đốt.

3. Lựa chọn công nghệ buồng đốt tối ưu: Quyết định sử dụng công nghệ lò tầng sôi, ghi xích hay đốt thể khí/lỏng dựa trên bài toán chi phí nhiên liệu cục bộ.

4. Thiết kế cơ khí chi tiết: Tính toán độ bền vách chịu áp, xác định số lượng và kích thước hệ thống ống lò, ống vách.

5. Thiết kế hệ thống phụ trợ: Tích hợp hệ thống cấp nước lò hơi, cụm quạt hút, quạt thổi, hệ thống xử lý khói thải đạt chuẩn môi trường và cụm xử lý nước lò hơi.

6. Thẩm duyệt tiêu chuẩn: Đưa bản vẽ và thuyết minh tính toán qua các đơn vị có thẩm quyền độc lập để thẩm định theo hệ tiêu chuẩn TCVN hoặc ASME.

7. Xuất hồ sơ kỹ thuật: Bàn giao bộ bản vẽ nồi hơi chi tiết phục vụ cho công tác thi công nồi hơi và lắp đặt nồi hơi tại hiện trường.

Bảng So Sánh Các Công Nghệ Lò Hơi Phổ Biến Hiện Nay

Checklist Cần Chuẩn Bị Trước Khi Triển Khai Dự Án

Trước khi ký kết hợp đồng với đơn vị thi công nồi hơi, chủ đầu tư cần hoàn thiện bảng checklist thông tin sau:

• ✔ Xác định rõ tổng nhu cầu sử dụng hơi của toàn nhà máy (tấn/giờ).

• ✔ Khảo sát nguồn nhiên liệu giá rẻ và dồi dào nhất quanh bán kính nhà máy $50\text{ km}$.

• ✔ Bố trí mặt bằng không gian nhà lò, bãi chứa nhiên liệu và lối đi cho xe đổ xỉ.

• ✔ Dự trù ngân sách đầu tư tổng thể (bao gồm cả hệ thống xử lý khói thải và nước cấp).

• ✔ Lựa chọn đơn vị có đầy đủ năng lực pháp lý và kinh nghiệm thực tế trong lĩnh vực cơ khí áp lực.

Câu Hỏi Thường Gặp Về Thiết Kế Nồi Hơi (FAQ)

Thời gian hoàn thành một bộ hồ sơ thiết kế nồi hơi là bao lâu?

Đối với các dòng lò hơi tiêu chuẩn quy mô nhỏ (dưới 5 tấn/giờ), thời gian thiết kế và xuất bản vẽ thường mất từ 1 đến 2 tuần. Đối với các hệ thống lò hơi tầng sôi công suất lớn, kết cấu cơ khí và hệ thống xử lý khí thải phức tạp, quá trình tính toán và thẩm định có thể kéo dài từ 4 đến 8 tuần.

Chi phí thiết kế nồi hơi hiện nay được tính như thế nào?

Chi phí thiết kế nồi hơi không có một mức giá cố định mà phụ thuộc vào công suất, áp suất vận hành và độ phức tạp của công nghệ buồng đốt. Thông thường, chi phí này sẽ được các đơn vị trọn gói tính tích hợp trực tiếp vào tổng giá trị hợp đồng EPC (Thiết kế - Cung cấp thiết bị - Thi công lắp đặt).

Nên chọn nồi hơi ống nước hay ống lửa cho nhà máy dệt nhuộm quy mô trung bình?

Với ngành dệt nhuộm quy mô trung bình yêu cầu công suất hơi từ 2 đến 15 tấn/giờ và áp suất dưới $10\text{ bar}$, lựa chọn tối ưu nhất về mặt kinh tế là nồi hơi ống lửa đốt dạng lò hơi ghi xích hoặc lò tầng sôi nhỏ. Cấu trúc này vừa đảm bảo lượng hơi ra ổn định, vừa giúp doanh nghiệp tiết kiệm chi phí đầu tư ban đầu đáng kể so với dòng ống nước.

Kết Luận và Liên Hệ Nhận Tư Vấn Kỹ Thuật

Một quy trình thiết kế nồi hơi bài bản, chuẩn kỹ thuật là nền móng vững chắc giúp doanh nghiệp tối ưu hóa tới 20% chi phí nhiên liệu hàng tháng, kéo dài tuổi thọ thiết bị lên trên 20 năm và loại bỏ hoàn toàn các rủi ro mất an toàn lao động. Đừng để những sai lầm trong khâu tính toán ban đầu biến thành gánh nặng chi phí sửa chữa và vận hành trong suốt hàng chục năm hoạt động của nhà máy thiết kế nồi hơi.
