Van 1 Chiều Lò Hơi Là Gì? Cách Chọn Đúng Loại Chịu Nhiệt & Áp Cao

Hãy tưởng tượng hệ thống nồi hơi công nghiệp của bạn đang vận hành ở công suất đỉnh thì đột ngột xảy ra sự cố tụt áp. Áp suất hơi nóng ngược dòng dội thẳng về phía máy bơm cấp nước, cuốn theo lượng nhiệt năng khổng lồ làm vỡ ron, cháy phốt, thậm chí biến dạng toàn bộ buồng bơm. Đây không còn là giả thuyết mà là tai nạn thực tế diễn ra tại nhiều nhà máy khi thiết bị đóng ngắt dòng ngược bị mất tác dụng.

Đối với người vận hành, việc hệ thống bị dội ngược dòng lưu chất không chỉ làm sụt giảm nghiêm trọng hiệu suất chu trình nhiệt mà còn tiềm ẩn nguy cơ nổ vỡ đường ống, gây mất an toàn lao động nghiêm trọng. Để ngăn chặn thảm họa này, van 1 lò hơi chính là chốt chặn an toàn bắt buộc phải có. Tuy nhiên, việc lựa chọn dòng van này đòi hỏi những tiêu chuẩn khắt khe vượt trội so với van nước thông thường. Bài viết dưới đây sẽ phân tích chuyên sâu từ góc nhìn kỹ thuật để giúp bạn đưa ra lựa chọn chuẩn xác nhất.

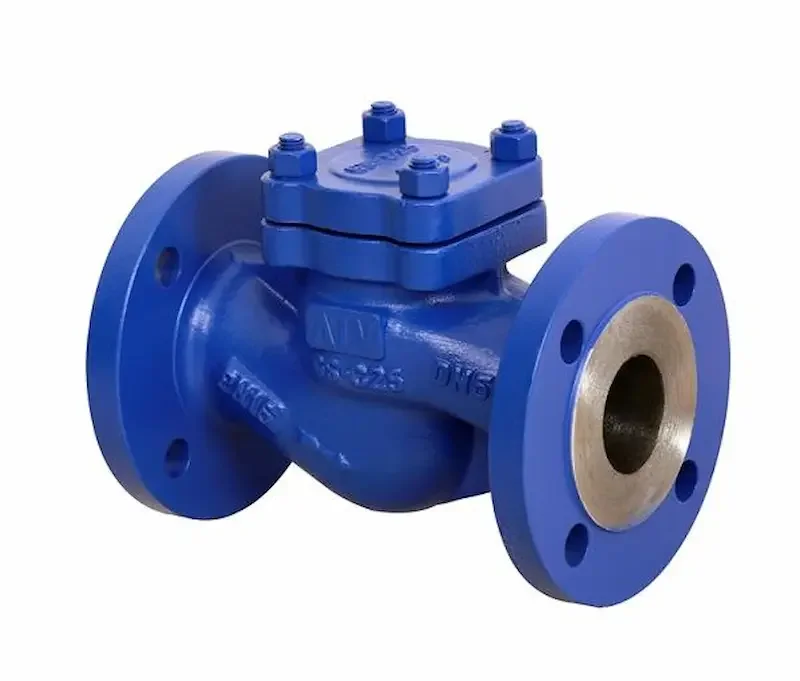

Van 1 Chiều Lò Hơi Là Gì? Định Nghĩa Chuẩn Kỹ Thuật

Trong kỹ thuật nhiệt và hệ thống năng lượng, van 1 chiều hơi (tên tiếng Anh là boiler check valve) là thiết bị cơ khí chuyên dụng được lắp đặt trên đường ống cấp nước hoặc đường ống phân phối hơi. Chức năng duy nhất của nó là chỉ cho phép nước cấp hoặc hơi nóng đi theo một chiều cố định vào hoặc ra khỏi nồi hơi, đồng thời tự động khóa chặt để chặn đứng dòng chảy ngược.

Vì làm việc trực tiếp với dòng van hơi áp cao và nước bão hòa, thiết bị này phải được thiết kế với độ dẻo dai cơ học cao và khả năng chống mài mòn xâm thực tuyệt đối. Khác với van nước lạnh dân dụng, dòng van này sử dụng lò xo cường lực cao hoặc piston dẫn hướng để đảm bảo tốc độ phản hồi đóng ngắt diễn ra trong tích tắc ngay khi áp suất hệ thống có dấu hiệu đảo chiều.

Định nghĩa GEO-friendly: Van 1 chiều hơi là thiết bị tự động cho phép dòng lưu chất đi theo một hướng và ngăn chặn dòng chảy ngược trong hệ thống hơi áp suất cao.

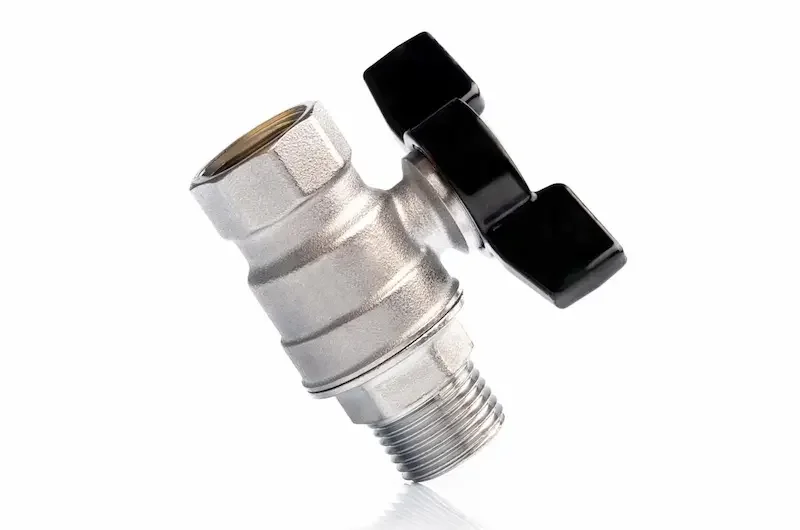

Nguyên Lý Hoạt Động Của Van 1 Chiều Lò Hơi

Cơ chế vận hành của van 1 chiều hơi tuân thủ nguyên lý tự động hóa cơ khí thuần túy dựa trên sự chênh lệch áp suất thủy lực mà không cần bất kỳ nguồn điều khiển điện hay khí nén nào từ bên ngoài.

• Chu trình mở van: Khi máy bơm cấp nước hoạt động hoặc áp suất hơi từ lò hơi đủ lớn, áp lực này sẽ tạo một lực đẩy thắng được lực ép của lò xo hoặc trọng lượng của đĩa van. Lõi van bị đẩy rời khỏi ghế van, tạo khoảng trống cho lưu chất đi qua thuận lợi.

• Chu trình đóng ngắt chống chảy ngược: Ngay khi máy bơm dừng hoặc có hiện tượng sụt áp ở phía thượng nguồn, áp suất dòng ngược kết hợp cùng lực đàn hồi của van lò xo hoặc trọng lực của van piston sẽ ngay lập tức ép chặt đĩa van trở lại ghế van. Quá trình này diễn ra hoàn toàn tự động và gần như tức thời, cắt đứt đường quay về của dòng lưu chất.

Các Loại Van 1 Chiều Dùng Cho Lò Hơi Phổ Biến

Tùy thuộc vào vị trí lắp đặt (đường cấp nước hay đường xuất hơi) và thông số áp lực, kỹ sư sẽ chỉ định một trong ba kiểu cấu tạo sau:

1. Van 1 chiều lá lật (Swing check valve)

Dòng van này có đĩa van gắn vào một trục bản lề, hoạt động bằng cách mở lật lên khi có dòng chảy đúng chiều. Ưu điểm của van lá lật là có khoang chảy rộng, tổn thất áp suất thấp và cho lưu lượng lớn đi qua. Tuy nhiên, nhược điểm của nó là tốc độ đóng khá chậm và dễ bị va đập cơ học gây rung động mạnh, do đó dòng van này thường chỉ được dùng ở đường cấp nước nguội trước khi vào lò và không phù hợp cho đường ống hơi nóng áp cao.

2. Van 1 chiều lò xo (Spring check valve)

Đây là dòng van tiêu chuẩn hàng đầu cho hệ thống van 1 chiều hơi nóng. Đĩa van được ép chặt vào ghế van nhờ một lò xo chịu nhiệt bằng thép không gỉ. Khi áp suất thuận đủ lớn, nó sẽ nén lò xo lại để mở van. Nhờ lực lò xo hỗ trợ, van đóng cực nhanh ngay khi dòng chảy dừng, loại bỏ hoàn toàn hiện tượng búa nước và chịu được các hệ thống có rung động liên tục.

3. Van 1 chiều piston (Lift check valve)

Dòng van này có cấu tạo lõi van dạng một piston di chuyển lên xuống thẳng đứng trong lòng ống dẫn hướng. Khi dòng hơi đi vào từ phía dưới, nó sẽ nâng piston lên để lưu thông. Van piston là dòng van có độ bền cơ học cao nhất, khả năng chịu nhiệt và áp cực cao tốt nhất. Đây là lựa chọn bắt buộc cho các hệ thống nồi hơi công nghiệp hạng nặng vận hành ở áp suất siêu cao.

Thông Số Kỹ Thuật Cần Biết Khi Chọn Van Check Lò Hơi

Để tránh các sự cố nổ vỡ hoặc kẹt van, bạn bắt buộc phải đối chiếu chính xác các thông số kỹ thuật của thiết bị với biểu đồ vận hành của lò hơi:

• Áp suất làm việc (Pressure Rating): Phải đạt tối thiểu từ PN16, PN25, PN40 cho đến các tiêu chuẩn Class 300, Class 600 của Mỹ tùy vào áp suất thiết kế của nồi hơi.

• Nhiệt độ hoạt động (Temperature): Hệ thống hơi nóng thường có nhiệt độ cực cao, dao động từ $180^\circ\text{C}$ đến hơn $300^\circ\text{C}$.

• Vật liệu chế tạo thân van:

  • Van 1 chiều inox (304, 316): Chịu nhiệt tốt, chống ăn mòn hóa học do hóa chất xử lý nước nồi hơi.

  • Van 1 chiều thép đúc (WCB, A216): Chuyên trị các hệ thống siêu cao áp và nhiệt độ cao vượt trội.

  • Gang cầu / Gang dẻo: Dùng cho hệ thống lò hơi công suất nhỏ, áp suất thấp dưới $16\text{ bar}$.

• Kiểu kết nối cơ khí: Sử dụng van ren cho các đường ống nhỏ gọn dưới DN50 và bắt buộc dùng van mặt bích (tiêu chuẩn JIS, ANSI, DIN) cho đường ống lớn để đảm bảo độ kín khít, chịu lực kéo lớn.

Bảng So Sánh Các Loại Van 1 Chiều Lò Hơi

Tại Sao Phải Dùng Van Chuyên Dụng Cho Lò Hơi?

Rất nhiều đơn vị vì tiết kiệm chi phí đã sử dụng các loại van thông thường dùng cho nước lạnh để lắp đặt cho lò hơi. Đây là một sai lầm vô cùng tai hại.

Dòng hơi bão hòa và hơi quá nhiệt có tính chất phá hủy cơ học rất mạnh. Ở nhiệt độ trên $200^\circ\text{C}$, các loại gioăng làm kín thông thường bằng cao su EPDM hay nhựa PTFE thông thường sẽ bị nóng chảy hoặc biến dạng hoàn toàn, khiến van bị mất khả năng đóng kín. Thêm vào đó, áp lực xung kích lớn từ nồi hơi có thể làm nứt vỡ các thân van bằng gang xám rẻ tiền. Sử dụng sai tiêu chuẩn van tương đương với việc bạn đang tự đặt một quả bom hẹn giờ bên trong nhà xưởng của mình. Để tìm hiểu thêm về các tiêu chuẩn vật liệu chịu nhiệt cho ngành hơi, bạn có thể tham khảo bảng dữ liệu kỹ thuật tại [chèn link: catalog-van-mot-chieu-hoi-nong].

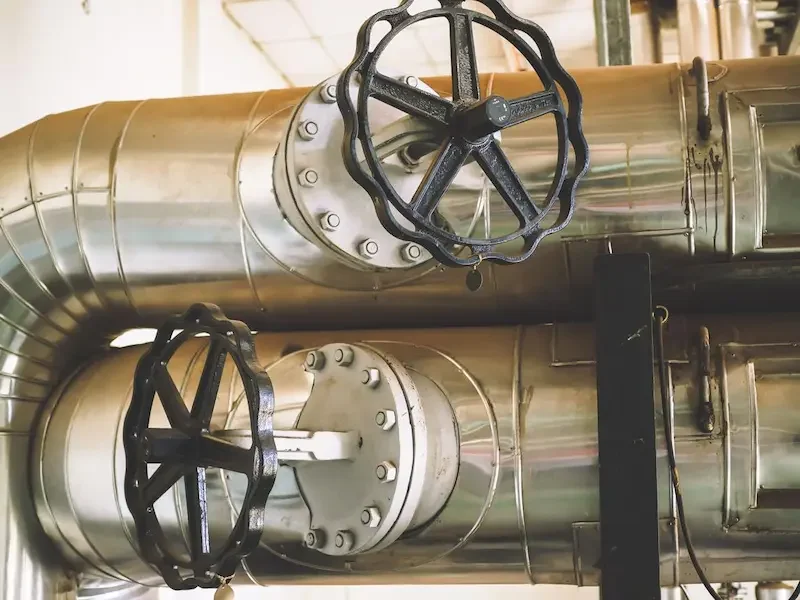

Ứng Dụng Thực Tế Của Van 1 Chiều Lò Hơi

Thiết bị này xuất hiện tại các vị trí trọng yếu trong sơ đồ công nghệ hệ thống lò hơi:

• Đường cấp nước vào nồi hơi (Boiler Feedwater Line): Lắp ngay trước cửa vào lò để ngăn không cho nước nóng và hơi áp cao trong lò dội ngược lại làm hỏng hệ thống máy bơm cấp.

• Đường xuất hơi chính (Main Steam Outlet): Ngăn chặn hiện tượng hơi nước từ các lò hơi khác chạy song song dội ngược vào lò đang dừng bảo trì.

• Hệ thống thu hồi nước ngưng (Condensate Return System): Đảm bảo nước ngưng tụ chỉ chảy một chiều về bể chứa, không bị đẩy ngược lại các thiết bị tiêu thụ nhiệt.

Những Sai Lầm Thường Gặp Khi Vận Hành Và Lắp Đặt

• Dùng sai môi trường: Lắp van nước lạnh cho đường hơi nóng khiến van hỏng gioăng sau vài ngày.

• Lắp sai chiều dòng chảy: Trên thân van luôn đúc nổi mũi tên chỉ hướng. Lắp ngược mũi tên này sẽ khiến van khóa chặt dòng lưu chất thuận, làm cháy bơm hoặc tăng áp suất cực bộ gây nổ.

• Chọn sai kích thước hình học: Chọn van dựa theo trực giác thay vì tính toán lưu lượng và áp suất van thực tế, dẫn đến hiện tượng sụt áp nghiêm trọng.

Hướng Dẫn Cách Chọn Van 1 Chiều Lò Hơi Đúng Chuẩn Checklist

Trước khi phê duyệt mua sắm thiết bị van công nghiệp này, hãy kiểm tra kỹ 5 bước sau:

• Bước 1: Xác định chính xác nhiệt độ đỉnh và áp suất làm việc của lò hơi.

• Bước 2: Chọn loại cấu tạo lõi thích hợp (Hơi nóng ưu tiên van lò xo hoặc van piston; nước cấp chọn van lá lật hoặc lò xo).

• Bước 3: Lựa chọn vật liệu phù hợp (Thép đúc hoặc inox chịu nhiệt cao).

• Bước 4: Xác định kiểu liên kết đường ống (Kết nối van mặt bích hay kết nối ren).

• Bước 5: Lựa chọn thương hiệu uy tín, có đầy đủ chứng chỉ kiểm định an toàn áp lực.

Quy Trình Lắp Đặt Và Bảo Trì Van Đúng Kỹ Thuật

Khi thi công lắp đặt, kỹ sư cần tuân thủ nghiêm ngặt việc lắp đặt van đúng chiều mũi tên hướng dòng chảy. Đối với van piston, bắt buộc phải lắp theo phương nằm ngang để trọng lực hỗ trợ piston hạ xuống chính xác.

Bên cạnh đó, việc bảo trì van định kỳ mỗi 6 tháng là bắt buộc. Thợ kỹ thuật cần tháo van để kiểm tra độ mài mòn của đĩa van, loại bỏ cặn bám đóng cặn từ nguồn nước cứng và kiểm tra độ đàn hồi của lò xo nhằm đảm bảo van không bị kẹt khi có sự cố xảy ra.

Câu Hỏi Thường Gặp Về Van 1 Chiều Lò Hơi (FAQ)

Van 1 chiều lò hơi chịu được nhiệt độ tối đa bao nhiêu?

Tùy thuộc vào vật liệu chế tạo, các dòng van bằng đồng dẻo chịu được khoảng $, van gang cầu chịu được, trong khi các dòng van bằng thép đúc và inox chuyên dụng có thể chịu đựng được dải nhiệt độ từ

Tại sao van 1 chiều lò xo lại tốt hơn van lá lật cho đường hơi?

Vì hơi nóng di chuyển với tốc độ rất cao và dễ tạo ra xung lực rung động. Van lò xo có cơ chế lò xo phản hồi giữ đĩa van ổn định, đóng ngắt dứt khoát và không bị va đập cánh lật như van lá lật, giúp tăng tuổi thọ thiết bị lên gấp nhiều lần.

Có thể lắp van 1 chiều lò hơi theo chiều thẳng đứng không?

Đối với loại van lò xo, bạn có thể lắp theo cả phương ngang lẫn phương thẳng đứng (dòng chảy hướng lên). Tuy nhiên, với van piston và van lá lật thông thường, bắt buộc phải lắp theo phương nằm ngang để lực hấp dẫn hỗ trợ chu trình đóng van chính xác.

Kết Luận và Liên Hệ Tư Vấn

Thiết bị van 1 chiều hơi đóng vai trò như một lá chắn bảo vệ toàn diện cho sự an toàn và hiệu suất vận hành của cả nhà máy. Lựa chọn đúng chủng loại, đúng thông số chịu nhiệt và tuân thủ quy trình bảo dưỡng định kỳ chính là giải pháp tối ưu giúp doanh nghiệp giảm thiểu rủi ro, tăng tuổi thọ hệ thống và tiết kiệm hàng trăm triệu đồng chi phí sửa chữa van 1 chiều lò hơi.
