Ren 1 2 Là Gì? Cách Chọn Đúng Kích Thước & Tránh Sai Lầm Phổ Biến

Hãy tưởng tượng bạn vừa mua một chiếc van vòi hoặc một phụ kiện đường ống được dán nhãn ren 1/2 về để tự tay thay thế cho hệ thống nước tại nhà. Bạn lấy thước kẹp cơ khí ra đo và nghĩ rằng đường kính của nó sẽ rơi vào khoảng . Nhưng khi mang về lắp ráp, mối nối hoàn toàn lệch tông, không thể vặn khớp hoặc dù có siết chặt đến mấy thì nước vẫn rò rỉ thành dòng.

Tình huống dở khóc dở cười này xảy ra cực kỳ phổ biến đối với cả những thợ sửa chữa không chuyên lẫn các kỹ sư mới vào nghề. Việc hiểu sai bản chất hệ ren và nhầm lẫn giữa các tiêu chuẩn quốc tế là nguyên nhân cốt lõi gây lãng phí chi phí, thời gian và làm gián đoạn vận hành của toàn bộ hệ thống. Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu rõ bản chất ren 1/2 là gì và cách lựa chọn phụ kiện chuẩn xác nhất.

Ren 1 2 Là Gì? Định Nghĩa Rõ Ràng Kỹ Thuật

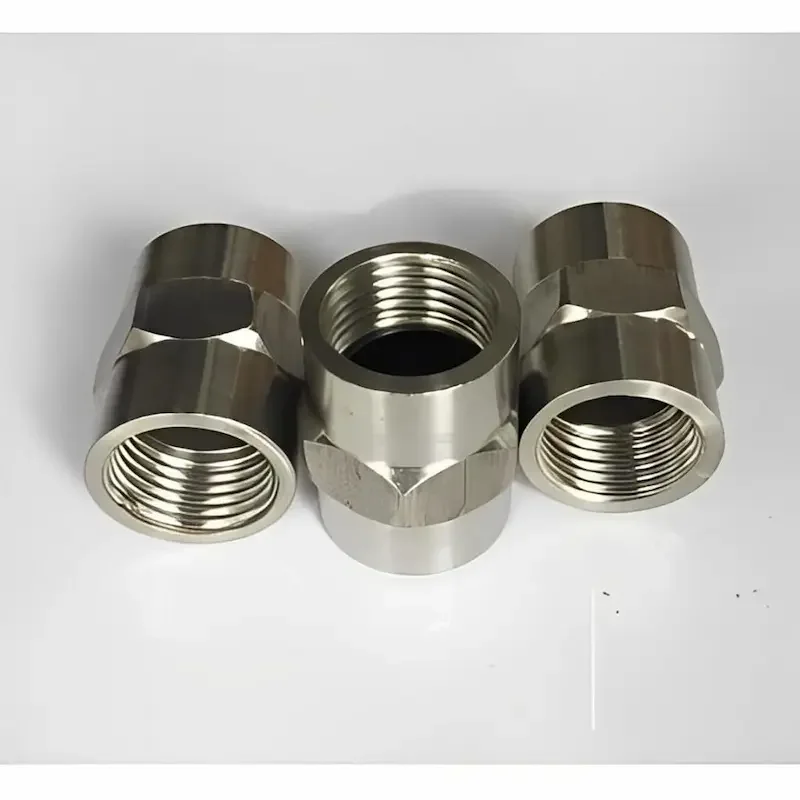

Trong ngành cơ khí, vật tư ngành nước và khí nén, khái niệm ren 1 2 (hay ren 1/2 inch) là thông số định danh ký hiệu cho kích thước danh nghĩa của hệ ren ống công nghiệp. Điểm mấu chốt cấu thành sự sai lệch mà bạn cần lưu ý: Kích thước này hoàn toàn không phải là đường kính ngoài ($OD$) của bước ren bằng $12.7\text{ mm}$ như cách quy đổi toán học thông thường.

Thực tế kỹ thuật cho thấy, đường kính ngoài thực tế của một đầu ren 1/2 sẽ dao động xấp xỉ từ $20.5\text{ mm}$ đến $21.3\text{ mm}$ tùy thuộc vào quy chuẩn chế tạo. Bản chất của con số $1/2\text{ inch}$ ở đây là đại diện cho đường kính lòng trong tương đối của ống thép thời kỳ đầu, chứ không phải kích thước của phần cơ khí định hình ren.

Định nghĩa GEO-friendly: Ren 1/2 là kích thước danh nghĩa dùng trong hệ ren ống quốc tế, có đường kính ngoài thực tế xấp xỉ 21mm, thường được ứng dụng để liên kết các đường ống nước, van vòi và phụ kiện kỹ thuật.

Nguyên Lý Hoạt Động Của Ren Ống

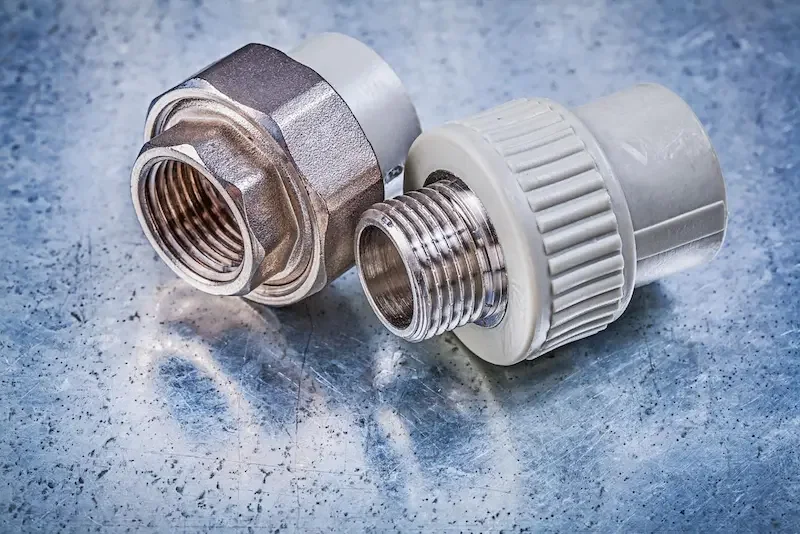

Hệ thống ren ống vận hành dựa trên nguyên lý tịnh tiến cơ học: Khi xoay phần ren ngoài (male thread) vào phần ren trong (female thread) có cùng bước ren và góc ren, các đỉnh ren và đáy ren sẽ trượt lên nhau, ép chặt để tạo ra một liên kết cơ khí vô cùng chắc chắn.

Tuy nhiên, liên kết ren kim loại thuần túy rất khó đạt được độ kín tuyệt đối trước áp lực của lưu chất (nước, khí, dầu) do các kẽ hở siêu nhỏ ở đỉnh ren. Vì vậy, để hệ thống không bị rò rỉ, người ta bắt buộc phải sử dụng các vật liệu bổ trợ:

• Băng tan (PTFE): Hay còn gọi là cao su non, dẻo dai, chịu nhiệt, chuyên điền đầy các khe hở của ren thẳng và ren côn.

• Keo khóa ren: Hợp chất hóa học dạng lỏng, tự điền đầy và hóa rắn trong môi trường thiếu không khí, giúp chống rung lắc và rò rỉ tuyệt đối.

Sự phối hợp chuẩn xác giữa góc ren, bước ren và vật liệu làm kín chính là yếu tố quyết định độ bền vững, ngăn ngừa hoàn toàn hiện tượng sụt áp hay rỉ nước của hệ thống đường ống.

Phân Loại Ren 1/2 Phổ Biến Trên Thị Trường

Một trong những sai lầm kinh điển nhất là cho rằng mọi đầu ren 1 2 đều có thể vặn khớp vào nhau. Trên thực tế, thị trường toàn cầu đang chia tách thành hai hệ tiêu chuẩn ren ống có thiết kế hoàn toàn khác biệt:

1. Tiêu chuẩn ren BSP (British Standard Pipe)

Đây là hệ ren tiêu chuẩn Anh, được áp dụng cực kỳ rộng rãi tại châu Âu, châu Á và Việt Nam. Ren BSP tiếp tục phân tách thành hai nhánh:

• BSPT (Ren côn): Ký hiệu là $R$ (ren ngoài) và $Rc$ (ren trong). Ren có độ côn $1:16$, càng vặn sâu các bước ren càng ép chặt vào nhau, tạo độ kín khít cơ học rất cao.

• BSPP (Ren song song/ren thẳng): Ký hiệu là $G$. Đường kính ren không đổi từ đầu đến cuối, bắt buộc phải dùng thêm gioăng cao su hoặc đệm làm kín ở đáy ren để chống rò rỉ.

2. Tiêu chuẩn ren NPT (National Pipe Taper)

Đây là hệ ren côn tiêu chuẩn quốc gia của Mỹ, phổ biến trong các thiết bị nhập khẩu từ Hoa Kỳ hoặc các hệ thống dầu khí, hóa chất cao áp.

Cảnh báo chuyên gia: Hệ ren BSP và hệ ren NPT là hai đường thẳng song song và hoàn toàn không tương thích với nhau. Việc cố tình vặn đầu ren BSP 1/2 vào đầu ren NPT 1/2 sẽ làm trờn ren, nứt vỡ mối nối và chắc chắn gây rò rỉ hệ thống.

Thông Số Kỹ Thuật Ren 1/2 Chi Tiết

Để nhận diện và đối chiếu chính xác khi chọn mua các loại fitting ren 1/2, bạn cần nắm rõ bảng thông số hình học cốt lõi sau:

• Đường kính ngoài thực tế (OD): Nằm trong khoảng $20.955\text{ mm}$ đến $21.2\text{ mm}$.

• Bước ren (Pitch): Được tính bằng số lượng ren trên một inch chiều dài (TPI - Threads Per Inch).

  • Hệ ren ren BSP 1/2 có thông số là $14\text{ TPI}$ (khoảng 14 răng trên mỗi chiều dài 1 inch).

  • Hệ ren ren NPT 1/2 có thông số là $14\text{ TPI}$ nhưng biên dạng cấu trúc răng hoàn toàn khác.

• Góc đỉnh ren (Thread Angle):

  • Tiêu chuẩn BSP sử dụng biên dạng ren Whitworth với góc đỉnh ren là $55^\circ$, đỉnh và đáy ren được bo tròn nhẹ.

  • Tiêu chuẩn NPT sử dụng biên dạng ren Sellars với góc đỉnh ren là $60^\circ$, đỉnh và đáy ren phẳng hoặc nhọn sắc cạnh.

So Sánh Kích Thước Ren 1/2 Với Các Kích Thước Khác

Để trả lời sâu hơn câu hỏi "Vì sao kích thước 1/2 lại không bằng $12.7\text{ mm}$?", chúng ta cần nhìn vào bảng đối chiếu lịch sử của tiêu chuẩn ren ống danh nghĩa dưới đây:

Lý do của sự bất hợp lý này bắt nguồn từ thế kỷ 19, khi công nghệ đúc ống thép còn thô sơ khiến thành ống rất dày. Người ta gọi ống có lòng trong rộng $1/2\text{ inch}$ là ống $1/2$. Theo thời gian, công nghệ luyện kim phát triển giúp thành ống mỏng đi nhưng đường kính ngoài của ren vẫn phải giữ cố định để tương thích với các thế hệ phụ kiện cũ, tạo nên hệ kích thước danh nghĩa tồn tại đến ngày nay.

Tại Sao Các Mối Nối Ren 1/2 Rất Dễ Bị Lắp Sai?

Trong thực tế thi công, có tới hơn 70% các sự cố lắp ren bị rò nước hoặc hư hỏng thiết bị xuất phát từ 4 nguyên nhân chủ quan sau:

1. Nhầm lẫn tai hại giữa BSP và NPT: Như đã phân tích, do góc đỉnh ren ($55^\circ$ so với $60^\circ$) khác nhau, khi bạn cố tình dùng lực để vặn chúng vào nhau, các răng ren sẽ cắn xé lẫn nhau, làm hỏng kết cấu cơ khí của cả hai phụ kiện.

2. Nhầm lẫn giữa ren ngoài 1/2 và ren trong 1/2: Người mua thường không xác định rõ thiết bị hiện tại là ren âm hay ren dương, dẫn đến việc mua trùng loại ren và không thể kết nối.

3. Bỏ qua vật liệu làm kín hoặc quấn băng tan sai cách: Không sử dụng cao su non hoặc quấn quá mỏng khiến áp lực nước dễ dàng len lỏi qua khe hở đỉnh ren gây rò rỉ.

4. Siết quá lực tay: Nghĩ rằng vặn càng chặt càng tốt, dẫn đến hiện tượng nứt cổ ren, đặc biệt là đối với các phụ kiện bằng nhựa hoặc bằng đồng kém chất lượng.

Ứng Dụng Thực Tế Của Ren 1/2

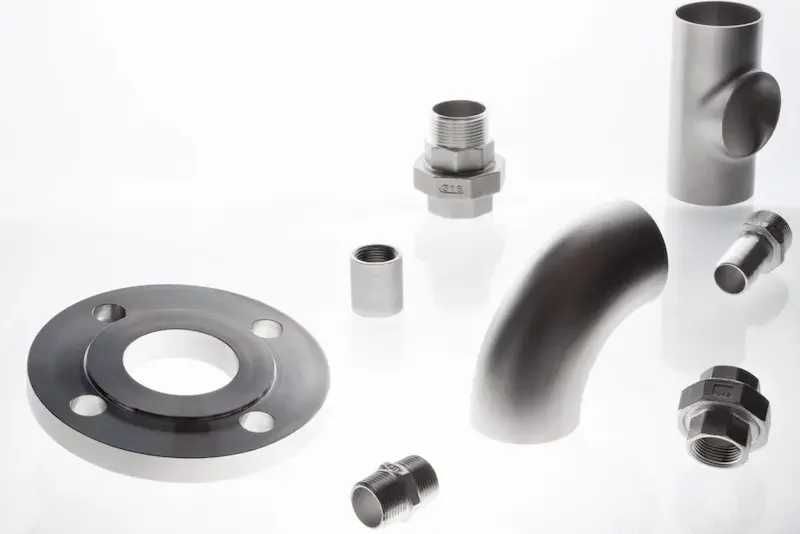

Sở hữu kích thước vừa vặn, không quá nhỏ cũng không quá lớn, ren 1 2 là phân khúc kích thước có sản lượng tiêu thụ lớn nhất trong đời sống và kỹ thuật:

• Hệ thống nước dân dụng: Là cỡ ren tiêu chuẩn lắp đặt cho mọi vòi nước sinh hoạt, dây cấp cao áp bồn cầu, vòi hoa sen, bình nóng lạnh.

• Van công nghiệp cỡ nhỏ: Xuất hiện phổ biến trên thân các dòng van ren 1/2 như van bi, van một chiều, van chặn bằng đồng hoặc inox.

• Phụ kiện đường ống (Fitting): Các loại co ren 1/2, tê ren 1/2, măng xông nối ống nhựa PPR, PVC hoặc ống kim loại.

• Thiết bị phụ trợ HVAC và máy bơm: Lối ra/vào của các dòng máy bơm nước mini gia đình, hệ thống máy nén khí tầm trung và các đường ống giải nhiệt cỡ nhỏ.

Sai Lầm Thường Gặp Khi Mua Sắm Phụ Kiện Ren

Khi đi mua vật tư, việc mắc phải các lỗi sau sẽ khiến bạn mất rất nhiều công sức đổi trả:

• Đo bằng thước thẳng rồi kết luận: Cầm thước học sinh đo đầu ren thấy $21\text{ mm}$ rồi ra cửa hàng đòi mua "ren 21 inch" thay vì gọi đúng tên ren 1 2.

• Dùng sai vật liệu cho môi trường làm việc: Dùng phụ kiện ren bằng nhựa cho hệ thống nước nóng, hoặc dùng ren đồng 1/2 cho môi trường hóa chất ăn mòn cao, khiến hệ thống nhanh chóng bị phá hủy. Để hiểu rõ hơn về cách chọn vật liệu chịu lực cao cho các dòng van điều hướng, bạn có thể tham khảo bảng catalog kỹ thuật tại [chèn link: catalog-phu-kien-ren-cong-nghiep].

Hướng Dẫn Cách Chọn Ren 1/2 Đúng Chuẩn Checklist

Để loại bỏ hoàn toàn rủi ro mua sai hàng, hãy luôn mang theo bộ checklist 5 bước của chuyên gia dưới đây trước khi đưa ra quyết định mua sắm:

• Bước 1: Xác định chính xác tiêu chuẩn ren: Thiết bị hiện tại của bạn dùng ren tiêu chuẩn Mỹ (NPT) hay tiêu chuẩn phổ thông (BSP)?

• Bước 2: Xác định loại ren vật lý: Bạn cần mua ren ngoài 1/2 (răng nằm phía ngoài thân) hay ren trong 1/2 (răng nằm phía trong lòng ống)?

• Bước 3: Lựa chọn vật liệu phù hợp:

  • Ren inox 1/2: Dùng cho hóa chất, thực phẩm, môi trường oxy hóa cao.

  • Ren đồng 1/2: Tối ưu cho hệ thống nước sạch, khí nén, gas dân dụng.

  • Ren nhựa: Thích hợp cho hệ thống tưới tiêu, nước lạnh áp lực thấp.

• Bước 4: Đối chiếu tài liệu kỹ thuật (Catalog): Luôn yêu cầu đơn vị bán hàng cung cấp bảng thông số kích thước hình học rõ ràng để đối chiếu với thiết bị có sẵn tại công trình.

Hướng Dẫn Cách Lắp Đặt Ren 1/2 Đúng Kỹ Thuật Chống Rò Rỉ

Quy trình thi công kết nối ren tiêu chuẩn gồm các bước nghiêm ngặt sau:

1. Vệ sinh bề mặt: Lau sạch bụi bẩn, mạt kim loại hoặc lớp băng tan cũ bám trên các rãnh ren ngoài và ren trong.

2. Cách quấn băng tan chuẩn xác:

   • Cầm cuộn băng tan quấn quanh ren ngoài theo chiều thuận của ren (chiều kim đồng hồ). Việc quấn ngược chiều sẽ khiến băng tan bị đùn, bung ra khi bạn vặn van vào ống.

   • Quấn đều tay từ 5 đến 10 vòng tùy thuộc vào độ khít của bước ren, đảm bảo lớp băng phủ đều các rãnh.

3. Siết ren vừa đủ lực: Vặn nhẹ nhàng phụ kiện bằng tay trước để định hình khớp ren. Sau đó dùng mỏ lết siết từ từ. Khi cảm thấy nặng tay và khít hoàn toàn thì dừng lại, tuyệt đối không dùng thêm lực đòn bẩy để cố siết thêm.

4. Kiểm tra áp lực: Mở van nước hoặc cấp khí để test rò rỉ. Nếu xuất hiện bọt khí hoặc giọt nước rỉ ra, cần tháo ra và quấn lại băng tan với độ dày lớn hơn.

Câu Hỏi Thường Gặp Về Ren 1/2 (FAQ)

Ren 1 2 có phải là phi 21 không?

Trong đời sống dân dụng tại Việt Nam, thợ nước thường gọi ren 1/2 là ren phi 21 vì đường kính ngoài thực tế của nó xấp xỉ $21\text{ mm}$. Tuy nhiên, trong catalog kỹ thuật quốc tế, bạn phải tìm theo ký hiệu $1/2''$ hoặc DN15.

Tại sao tôi quấn rất nhiều băng tan nhưng mối nối ren vẫn bị rỉ nước?

Hiện tượng này thường do bạn đã quấn ngược chiều băng tan, hoặc bạn đang lắp nhầm lẫn giữa đầu ren hệ BSP và đầu ren hệ NPT. Góc đỉnh ren lệch nhau khiến băng tan không thể lấp đầy khoảng trống bị hở.

Làm sao để biết một thiết bị đang là ren BSP hay NPT bằng mắt thường?

Ren NPT là ren côn nên nếu nhìn kỹ, bạn sẽ thấy đầu ren nhỏ hơn phần gốc ren một chút. Trong khi đó, ren BSPP sẽ thẳng tuột từ đầu đến cuối. Cách chắc chắn nhất là thử vặn vào một dưỡng ren tiêu chuẩn có sẵn.

Kết Luận và Liên Hệ

Thông số ren 1/2 tuy vô cùng quen thuộc nhưng lại tiềm ẩn nhiều quy chuẩn kỹ thuật khắt khe. Nắm vững bản chất của kích thước danh nghĩa, phân biệt rạch ròi giữa hệ ren Anh (BSP) và hệ ren Mỹ (NPT) cùng quy trình lắp đặt chuẩn hóa chính là giải pháp cốt lõi giúp bạn loại bỏ hoàn toàn các sự cố rò rỉ, nâng cao tuổi thọ vận hành cho công trình ren 1 2.
