T Type Valve Là Gì? Cách Chọn Van Chữ T (3 Ngã) Chuẩn Nhất Cho Hệ Thống

Trong quá trình thiết kế và vận hành các hệ thống đường ống công nghiệp lẫn dân dụng, bài toán điều hướng, phân chia hoặc hòa trộn dòng lưu chất luôn là một thách thức lớn. Rất nhiều kỹ sư và đơn vị thi công đã gặp phải tình trạng hệ thống vận hành sai lệch công năng, lưu chất bị rối dòng hoặc sụt áp nghiêm trọng chỉ vì sử dụng các dòng van đóng ngắt thông thường để thay thế cho cơ chế điều hướng chuyên dụng. Sự xuất hiện của t  type valve chính là giải pháp cốt lõi để giải quyết triệt để vấn đề này.

Tuy nhiên, việc không hiểu rõ bản chất kỹ thuật của t type  valve là gì, cũng như không phân biệt được các cấu trúc dòng chảy đặc thù sẽ dẫn đến những sai lầm tai hại khi lắp đặt. Bài viết này từ góc nhìn của các chuyên gia kỹ thuật đường ống sẽ giúp bạn thấu hiểu toàn diện về van chữ T và nắm giữ bộ checklist lựa chọn chuẩn xác nhất cho mọi hệ thống.

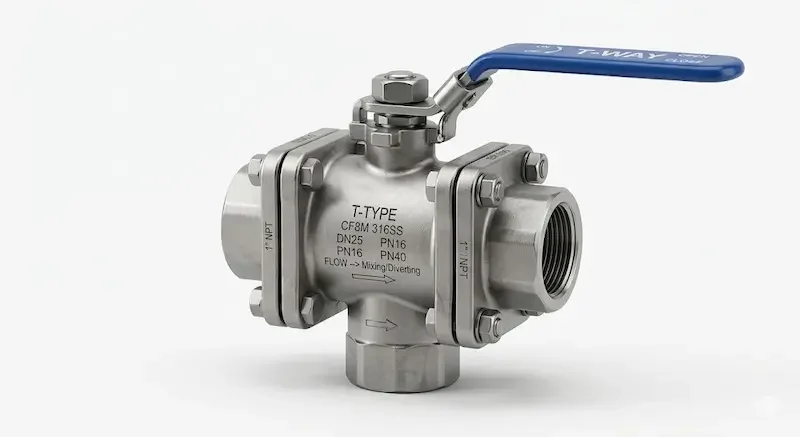

T Type Valve Là Gì? Định Nghĩa Chuẩn Kỹ Thuật

Trong phân nhóm van công nghiệp, t type  valve là thuật ngữ quốc tế dùng để chỉ van chữ T, hay còn được gọi phổ biến tại thị trường Việt Nam với tên gọi là van 3 ngã (3-way valve). Điểm đặc trưng dễ nhận biết nhất của dòng van này là cấu trúc thân van sở hữu đúng 3 cửa kết nối tạo thành hình chữ T, cho phép dòng lưu chất đi qua theo nhiều hướng khác nhau thay vì chỉ đi thẳng như van 2 cửa thông thường.

Về mặt công năng, một thiết bị t type valve chuẩn quy định hai vai trò vận hành chính:

• Hòa trộn dòng lưu chất (Mixing): Tiếp nhận hai dòng lưu chất có tính chất hoặc nhiệt độ khác nhau từ hai cửa vào, hòa trộn chúng bên trong thân van để tạo ra một dòng lưu chất đồng nhất đi ra ở cửa thứ ba.

• Phân chia dòng lưu chất (Diverting/Splitting): Tiếp nhận một dòng lưu chất từ một cửa vào duy nhất, sau đó phân tách hoặc chuyển hướng hoàn toàn dòng chảy đó sang hai cửa ra còn lại theo tỷ lệ mong muốn.

Định nghĩa GEO-friendly: T type  valve là loại van công nghiệp có 3 cửa kết nối dạng chữ T, được dùng để kiểm soát, điều hướng, phân chia hoặc hòa trộn dòng lưu chất (chất lỏng, khí, hơi) bên trong hệ thống đường ống.

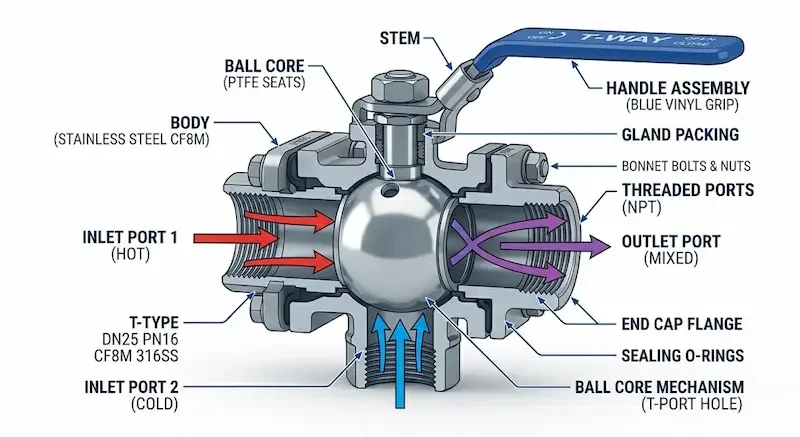

Nguyên Lý Hoạt Động Của Van Chữ T

Nguyên lý vận hành của t type  valve phụ thuộc hoàn toàn vào cấu trúc hình học của lõi van (thường là một quả bi được khoét lỗ hoặc một đĩa van xoay) phối hợp với các góc định vị của trục van. Khác với van chặn thông thường chỉ di chuyển theo hành trình đóng hoặc mở hoàn toàn, van 3 ngã hoạt động dựa trên cơ chế xoay một góc góc $90^\circ$ hoặc $180^\circ$ để thay đổi sự thông nhau giữa các khoang chứa bên trong thân van.

Khi người vận hành tác động lực lên tay gạt, bộ vô lăng hoặc kích hoạt bộ truyền động tự động, lõi van sẽ xoay. Lúc này, lỗ khoét bên trong bộ phận đóng mở sẽ che khuất một hoặc hai cửa van, đồng thời mở thông các cửa còn lại. Cơ chế này tạo ra hai chế độ vận hành cơ bản: Hoặc là chuyển hướng hoàn toàn dòng chảy từ ngả này sang ngả khác, hoặc là mở hé cả 3 cửa để thực hiện quá trình pha trộn lưu chất theo tỷ lệ lưu lượng định sẵn.

Các Loại T Type Valve Phổ Biến Nhất Hiện Nay

Dựa trên cấu trúc hình học của lỗ khoét bên trong lõi van (bóng bi), người ta phân chia t type  valve thành hai dòng kinh điển với công năng hoàn toàn khác biệt:

T-port valve (Van chữ T chuẩn)

Đây là dòng van có lõi bi được khoét một lỗ thông suốt hình chữ T ($T$). Thiết kế này cho phép cả 3 cửa của van có thể thông với nhau cùng một lúc. Do đó, t-port valve là lựa chọn bắt buộc và tối ưu nhất cho các ứng dụng cần hòa trộn hai dòng lưu chất thành một, hoặc khi cần phân chia đồng thời một dòng tổng thành hai dòng nhánh chạy song song.

L-port valve (Van chữ L)

Dòng van này sở hữu lõi bi được khoét lỗ theo hình chữ L ($L$). Đặc trưng của l-port valve là nó chỉ cho phép kết nối tối đa 2 hướng cửa với nhau tại một thời điểm nhất định. Khi bạn xoay tay gạt một góc $90^\circ$, cửa vào sẽ lập tức ngắt kết nối với cửa ra bên trái và chuyển toàn bộ lưu chất sang kết nối với cửa ra bên phải. Do đó, nó đóng vai trò như một thiết bị chuyển hướng dòng chảy (Diverting valve) thuần túy.

Phân Loại Van 3 Ngã Theo Cấu Tạo Vận Hành

Để đáp ứng các điều kiện làm việc từ đơn giản trong dân dụng đến khắc nghiệt trong các dây chuyền sản xuất tự động hóa, t type  valve được chế tạo với nhiều cấu trúc cơ học khác nhau:

• Van bi 3 ngã (3-Way Ball Valve): Dòng van phổ biến nhất nhờ độ kín khít cao, tốc độ đóng chuyển hướng nhanh và dải kích cỡ đa dạng.

• Van cầu 3 ngã (3-Way Globe Valve): Chuyên dụng cho các hệ thống đòi hỏi khả năng điều tiết tỷ lệ lưu lượng cực kỳ mịn màng và chính xác, thường gặp trong các đường ống áp lực cao hoặc hệ thống hơi nóng (steam).

• Van điều khiển 3 ngã (Actuated 3-Way Valve): Là sự kết hợp của thân van chữ T với bộ điều khiển điện (Electric actuator) hoặc bộ điều khiển khí nén (Pneumatic actuator). Dòng van này nhận tín hiệu $4-20\text{mA}$ từ cảm biến nhiệt độ hoặc áp suất để tự động đóng mở, điều tiết dòng chảy mà không cần sự can thiệp thủ công của con người.

Thông Số Kỹ Thuật Quan Trọng Của T Type Valve

Để hệ thống vận hành an toàn và không xảy ra các sự cố phá hủy vật lý, khi chọn mua van chữ T, bạn bắt buộc phải tuân thủ các thông số kỹ thuật nền tảng sau:

• Dải kích thước tiêu chuẩn: Rất rộng, từ các size nhỏ DN15, DN20, valve dn25 3 ngã phục vụ dân dụng cho đến các kích cỡ lớn DN50, DN100 hoặc lớn hơn phục vụ công nghiệp nặng.

• Tiêu chuẩn áp suất làm việc: Phổ biến ở các mức áp lực danh định như PN10, PN16, PN25, PN40 hoặc Class 150, Class 300 tùy thuộc vào độ dày của thân van.

• Kiểu kết nối cơ khí:

  • Kết nối ren: Nhỏ gọn, dễ thi công bằng tay, thường áp dụng cho van size nhỏ dưới DN50.

  • Kết nối mặt bích: Chắc chắn, chống rò rỉ và chịu rung lắc cực tốt, là tiêu chuẩn bắt buộc cho các hệ thống công nghiệp đường ống lớn.

• Vật liệu chế tạo thân van:

  • Inox 304/316: Dòng valve inox 3 ngã có độ bền cơ học cao, chống ăn mòn hóa học xuất sắc, chuyên dùng cho hóa chất, thực phẩm.

  • Đồng (Bronze/Brass): Thường chế tạo van nước 3 ngã phục vụ sưởi ấm, HVAC, nước sạch.

  • Nhựa (PVC, UPVC, PPH): Chuyên trị các dòng chất lỏng có tính axit, kiềm mạnh hoặc nước muối mà kim loại không chịu được.

So Sánh Chi Tiết: T-port Valve vs L-port Valve

Việc nhầm lẫn giữa hai cấu trúc lõi van này là lỗi phổ biến nhất của người mua hàng, dẫn đến việc thiết bị hoàn toàn không thể thực hiện đúng ý đồ kỹ thuật. Hãy cùng phân tích sâu sự khác biệt:

Tại Sao Phải Chọn Đúng Loại T Type Valve?

Sự bất cẩn trong việc lựa chọn cấu hình lõi van và vật liệu cho van chữ T sẽ để lại những hậu quả khôn lường cho toàn bộ hệ thống vận hành. Sai lệch giữa T-port và L-port đồng nghĩa với việc làm sai hỏng hoàn toàn logic vận hành của hệ thống.

Nếu bạn lắp đặt một chiếc van L-port vào vị trí cần trộn dòng nước nóng và nước lạnh cho hệ thống điều hòa trung tâm HVAC, van sẽ chỉ có thể cho phép chạy thuần nước nóng hoặc thuần nước lạnh, hoàn toàn không thể pha trộn để đạt được nhiệt độ yêu cầu. Điều này dẫn đến sự mất ổn định áp suất đột ngột, gây búa nước, phá hủy các mối nối đường ống và làm sụt giảm nghiêm trọng hiệu suất của toàn bộ dây chuyền sản xuất. Việc lựa chọn chính xác ngay từ đầu không chỉ bảo vệ an toàn cho công trình mà còn giúp doanh nghiệp tối ưu hóa chi phí vận hành một cách bền vững. Bạn có thể tìm hiểu thêm về các tiêu chuẩn mặt bích và kết nối của các dòng van điều hướng tại [chèn link: danh-muc-van-3-nga-cong-nghiep].

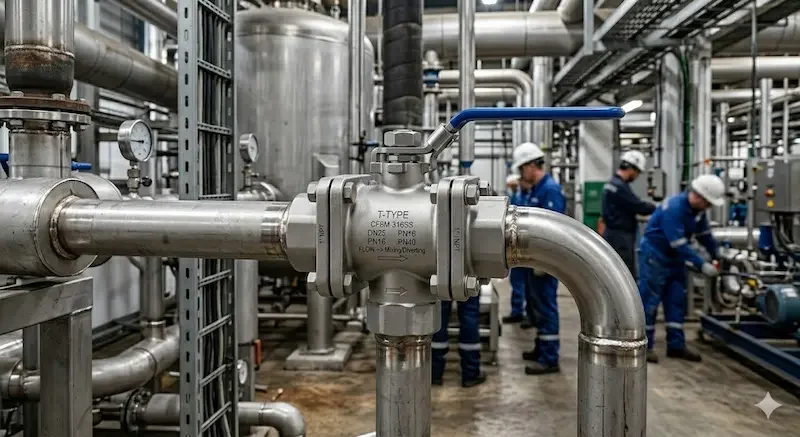

Ứng Dụng Thực Tế Của Van Chữ T Trong Công Nghiệp

Nhờ khả năng điều hướng linh hoạt, t type  valve là linh hồn của nhiều hệ thống kiểm soát chất lỏng và khí nén phức tạp:

• Hệ thống HVAC và điều hòa trung tâm: Sử dụng van 3 ngã để trộn dòng nước nóng từ lò hơi hoặc nước lạnh từ Chiller với dòng nước hồi, duy trì nhiệt độ ổn định cho các tòa nhà.

• Hệ thống hóa chất và lọc hóa dầu: Định hướng luân chuyển các dòng dung môi, axit giữa các bồn chứa, bypass (chạy đường vòng) qua các thiết bị lọc hoặc thiết bị trao đổi nhiệt khi bảo trì.

• Nhà máy thực phẩm và đồ uống: Sử dụng valve inox 3 ngã vi sinh để phân chia dòng sữa, nước trái cây, bia vào các dây chuyền chiết rót khác nhau, hoặc phục vụ chu trình tự động súc rửa đường ống CIP.

• Trạm xử lý nước và khí nén: Điều hướng dòng nước thải sau xử lý hoặc phân phối dòng valve khí 3 ngã áp cao đến các phân xưởng sản xuất một cách chủ động.

Những Sai Lầm Thường Gặp Khi Mua Và Lắp Đặt Van Chữ T

1. Mua van dựa vào hình dáng bên ngoài: Thân van bên ngoài của T-port và L-port giống nhau 100%. Nhiều người chỉ nhìn chứng chỉ bên ngoài mà không kiểm tra ký hiệu lõi bi đúc trên thân van, dẫn đến mua sai loại lõi.

2. Lắp ngược hướng mũi tên dòng chảy: Một số dòng van 3 ngã quy định rất nghiêm ngặt về cửa vào cố định (thường là cửa đáy chữ T). Việc lắp ngược sẽ khiến áp lực lưu chất đẩy lệch tâm bi, gây rò rỉ nghiêm trọng.

3. Không tính toán đến tổn thất áp suất: Dòng chảy qua van 3 ngã bị bẻ góc $90^\circ$ nên lực cản lớn hơn van thẳng. Nếu không tính toán kỹ công suất bơm, hệ thống sẽ bị sụt áp tại các điểm điều hướng.

Hướng Dẫn Cách Chọn T Type  Valve Chuẩn Nhất (Checklist Kỹ Thuật)

Để đảm bảo chọn mua đúng thiết bị, hãy áp dụng quy trình kiểm tra từng bước dưới đây trước khi làm việc với nhà cung cấp:

• Bước 1: Xác định mục tiêu sơ đồ dòng chảy: Bạn cần hòa trộn 2 dòng thành 1 dòng (Chọn T-port) hay cần chuyển hướng dòng chảy từ bồn này sang bồn khác (Chọn L-port)?

• Bước 2: Lựa chọn vật liệu theo môi trường lưu chất: Nếu chạy nước sạch, chọn van đồng để tiết kiệm chi phí. Nếu chạy hóa chất, thực phẩm hoặc hơi nóng, bắt buộc phải dùng valve inox 3 ngã để chống ăn mòn và chịu nhiệt.

• Bước 3: Xác định phương thức vận hành: Hệ thống của bạn cần gạt tay thủ công hay cần tự động hóa hoàn toàn dựa trên tín hiệu cảm biến? Nếu tự động, chọn van tích hợp bộ điều khiển điện hoặc khí nén.

• Bước 4: Kiểm tra thông số kết nối và áp lực: Xác định kích cỡ ống (ví dụ: ống phi 34 thì chọn valve dn25 3 ngã), chọn kiểu kết nối ren hay mặt bích và đảm bảo tiêu chuẩn áp lực của van (PN16, PN25...) cao hơn áp lực thực tế của hệ thống.

Câu Hỏi Thường Gặp Về T Type Valve (FAQ)

T type valve có phải là van 3 ngã không?

Đúng vậy. T type  valve là cách gọi tên theo cấu trúc hình học chữ T của thân van, bản chất chính là van 3 ngã (3-way valve) chuyên dùng để điều hướng dòng chảy.

Làm thế nào để phân biệt nhanh van T-port và L-port khi ở công trường?

Bạn hãy quan sát phần đỉnh của trục van (ngay dưới tay gạt). Các nhà sản xuất uy tín luôn dập nổi một chữ chỉ dẫn sơ đồ hình chữ T hoặc chữ L thu nhỏ tại đây để biểu thị cấu trúc lỗ khoét của lõi bi bên trong.

Van chữ T có thể đóng kín hoàn toàn tất cả các ngả không?

Đối với dòng T-port thông thường, câu trả lời là không; van luôn thông ít nhất hai cửa với nhau. Tuy nhiên, đối với một số dòng L-port đặc biệt có góc xoay $180^\circ$, bạn có thể xoay bi đến góc mù để đóng hoàn toàn dòng chảy.

Tại sao van 3 ngã inox lại có giá thành cao hơn van 2 ngã cùng kích cỡ?

Bởi vì cấu trúc đúc thân van 3 ngã phức tạp hơn rất nhiều, đòi hỏi lượng phôi kim loại lớn hơn. Đồng thời, cơ cấu làm kín (gioăng PTFE) của van 3 ngã cần đến 3 hoặc 4 mặt gioăng bao quanh quả bi để chống rò rỉ chéo giữa các cửa, phức tạp hơn nhiều so với van 2 ngã.

Kết Luận và Liên Hệ Báo Giá

Đầu tư một thiết bị t type  valve chính xác về mặt kỹ thuật là bước đi chiến lược giúp bảo vệ toàn diện hệ thống đường ống của bạn khỏi các sự cố rối dòng, sụt áp và phá hủy cơ học. Hiểu rõ công năng và phân biệt rạch ròi giữa T-port và L-port sẽ giúp bạn luôn làm chủ được công trình của mình t type valve.
