Bẫy Hơi Nhiệt Động Là Gì?

Bẫy hơi nhiệt động là gì? Trong các hệ thống lò hơi công nghiệp, sự hiện diện của nước ngưng tụ là "kẻ thù" số một đối với hiệu suất truyền nhiệt và sự an toàn của đường ống. Nếu không được loại bỏ kịp thời, nước ngưng sẽ gây ra hiện tượng búa nước nguy hiểm, làm giảm nhiệt lượng hơi và gia tăng chi phí nhiên liệu. Bẫy hơi nhiệt chính là thiết bị kỹ thuật then chốt, đóng vai trò tự động xả nước ngưng và khí không ngưng mà vẫn đảm bảo giữ hơi nóng hiệu quả, giúp hệ thống vận hành bền bỉ và tiết kiệm năng lượng.

Việc hiểu rõ về cơ chế hoạt động và cách lựa chọn bẫy hơi (steam trap) phù hợp không chỉ giúp bạn bảo vệ thiết bị trao đổi nhiệt mà còn tối ưu hóa toàn bộ quá trình vận hành của nhà máy.

Vì Sao Hệ Thống Hơi Nóng Cần Bẫy Hơi Nhiệt Động?

Thực tế tại các nhà máy thực phẩm, dệt nhuộm hay các trạm gia nhiệt, hơi nóng khi di chuyển qua đường ống dài sẽ bị mất nhiệt và ngưng tụ thành nước. Nếu nước ngưng tồn tại trong đường ống, hiệu quả trao đổi nhiệt sẽ giảm sút nghiêm trọng, đồng thời gây ra tình trạng búa nước – hiện tượng va đập thủy lực có thể phá hủy van, đường ống và các phụ kiện liên quan.

Các vấn đề thường gặp khi hệ thống không có hoặc dùng bẫy hơi không đạt chuẩn:

• Thất thoát hơi: Bẫy hơi hỏng khiến hơi nóng "bay hơi" ra ngoài môi trường, kéo theo sự lãng phí nhiên liệu đốt nồi hơi.

• Giảm hiệu suất: Thiết bị gia nhiệt không đủ nhiệt độ làm việc do bị "ngập" nước ngưng.

• Rung lắc: Hiện tượng búa nước làm đường ống rung lắc mạnh, gây rò rỉ tại các khớp nối mặt bích.

Việc trang bị bẫy hơi nhiệt inox chất lượng cao là giải pháp tối ưu, cho phép hệ thống tự động loại bỏ nước ngưng dựa trên nguyên lý thay đổi trạng thái nhiệt động lực học, giúp duy trì áp suất và nhiệt độ ổn định.

Kiến Thức Nền

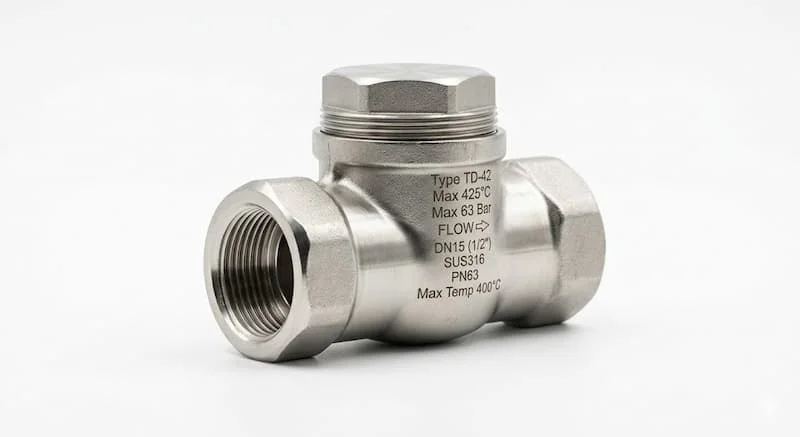

Bẫy Hơi Nhiệt Động Là Gì?

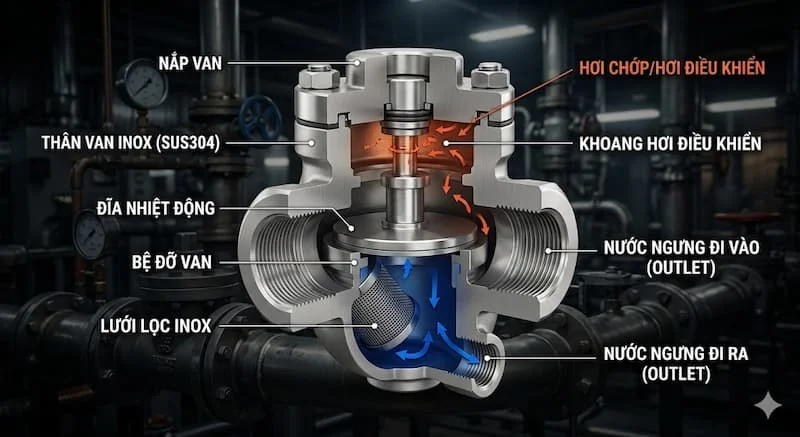

Bẫy hơi nhiệt là thiết bị cơ khí thông minh được thiết kế để tự động xả nước ngưng và khí không ngưng trong các đường ống dẫn hơi nóng mà không gây thất thoát hơi. Cấu tạo cơ bản của thiết bị bao gồm thân bẫy, nắp bẫy, đĩa nhiệt động (bộ phận quan trọng nhất) và lưới lọc giúp ngăn chặn cặn bẩn làm tắc nghẽn thiết bị. Đây là thiết bị không thể thiếu trong các hệ thống hơi áp cao hiện nay.

Nguyên Lý Hoạt Động Của Bẫy Hơi Nhiệt

Nguyên lý hoạt động dựa trên sự khác biệt về tốc độ dòng chảy giữa hơi nóng và nước ngưng khi đi qua khe hở nhỏ ở đĩa nhiệt động:

• Khi nước ngưng đi vào: Nước có tốc độ di chuyển chậm hơn, áp suất dưới đĩa thấp, đẩy đĩa lên và xả nước ngưng ra ngoài.

• Khi hơi nóng đi vào: Hơi nóng có vận tốc rất cao, tạo ra vùng áp suất thấp phía trên đĩa (hiệu ứng Bernoulli), đồng thời sự giãn nở nhiệt làm đĩa đóng chặt xuống cửa xả, ngăn không cho hơi thoát ra.

Chu trình đóng/mở này diễn ra tự động và liên tục. Khả năng chịu áp cao và kết cấu đơn giản chính là lý do khiến bẫy hơi nhiệt được ưa chuộng trong các hệ thống hơi bão hòa.

Phân Tích Chuyên Sâu

Các Loại Bẫy Hơi Nhiệt Phổ Biến

Người dùng thường phân vân giữa bẫy hơi vật liệu inox và gang. Trong khi inox mang lại độ bền vượt trội và tính thẩm mỹ cao, phù hợp với môi trường khắc nghiệt, thì gang là giải pháp kinh tế cho các hệ thống công nghiệp phổ thông. Về kết nối, mặt bích thường được ưu tiên cho các đường ống lớn, trong khi kết nối ren phù hợp với các hệ thống nhỏ gọn.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Bẫy Hơi

Để bẫy hơi hoạt động chính xác, bạn cần nắm rõ:

• Kích thước (DN): Phổ biến như DN15, DN20, DN25.

• Áp suất làm việc: Phải khớp với áp suất hoạt động của nồi hơi.

• Lưu lượng xả: Nếu chọn sai lưu lượng (thấp hơn lượng nước ngưng thực tế), hệ thống sẽ bị ngập nước.

• Nhiệt độ: Đảm bảo bẫy hơi chịu được nhiệt độ hơi nóng cực đại.

Việc chọn sai thông số không chỉ làm giảm hiệu suất mà còn gây hỏng đĩa nhiệt động nhanh chóng, khiến hệ thống phải dừng lại để bảo trì.

So Sánh Bẫy Hơi Nhiệt Với Các Loại Bẫy Hơi Khác

So với bẫy hơi phao hay bẫy hơi nhiệt tĩnh, bẫy hơi nhiệt có thiết kế nhỏ gọn hơn nhiều, khả năng chịu áp lực cực cao và ít bị ảnh hưởng bởi hiện tượng búa nước. Mặc dù bẫy hơi phao có khả năng xả nước ngưng liên tục tốt hơn, nhưng bẫy hơi nhiệt lại chiến thắng ở độ bền cơ học và khả năng làm việc ổn định trong môi trường ngoài trời.

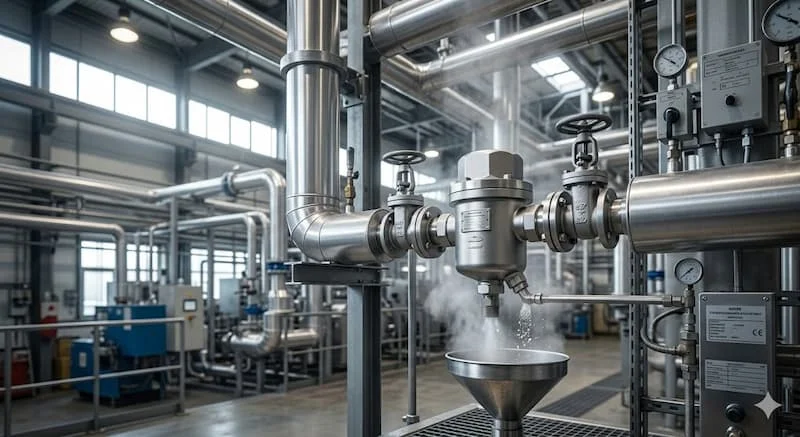

Ứng Dụng Thực Tế

• Trong công nghiệp: Được dùng chủ yếu trên các đường ống dẫn hơi chính (main steam lines) để xả nước ngưng dọc đường truyền.

• Trong nhà máy thực phẩm/dệt: Sử dụng tại các trạm gia nhiệt, thiết bị sấy giúp duy trì nhiệt độ ổn định cho sản phẩm.

• Trong hệ thống truyền nhiệt: Bảo vệ các bộ trao đổi nhiệt (heat exchanger) khỏi sự tích tụ nước ngưng gây cản trở truyền nhiệt.

Sai lầm thường gặp: Một lỗi phổ biến là lắp ngược chiều mũi tên dòng chảy trên thân bẫy hơi hoặc quên lắp lọc Y (Y-strainer) phía trước, khiến cặn bẩn từ đường ống làm đĩa nhiệt động không đóng kín được, gây thất thoát hơi liên tục.

Hướng Dẫn / Checklist

Hướng Dẫn Chọn Bẫy Hơi Nhiệt Phù Hợp

1. Xác định áp suất: Kiểm tra đồng hồ áp suất tại vị trí lắp đặt.

2. Tính toán lưu lượng: Ước tính lượng nước ngưng sinh ra trong đường ống.

3. Chọn vật liệu: Inox 304/316 cho môi trường ăn mòn hoặc yêu cầu vệ sinh cao; thép/gang cho hệ thống thông thường.

4. Kiểm tra kết nối: Đảm bảo kiểu ren hoặc mặt bích phù hợp với đường ống hiện hữu.

Cách Lắp Bẫy Hơi Nhiệt Đúng Kỹ Thuật

• Lắp đặt bẫy hơi theo chiều ngang, đúng hướng mũi tên dòng chảy.

• Luôn bố trí lọc Y phía trước bẫy để loại bỏ tạp chất.

• Đảm bảo độ dốc của đường ống hơi đổ về hướng bẫy hơi để nước ngưng tự chảy vào.

• Vệ sinh lưới lọc định kỳ 6 tháng/lần để thiết bị đạt hiệu suất cao nhất.

FAQ: Câu Hỏi Thường Gặp Về Bẫy Hơi Nhiệt Động

Bẫy hơi nhiệt khác gì bẫy hơi phao?

Bẫy hơi phao xả nước liên tục, phù hợp với lưu lượng lớn; bẫy hơi nhiệt xả theo chu kỳ, chịu áp lực tốt và bền hơn.

Bẫy hơi nhiệt động có dùng cho áp cao được không?

Có, đây là lựa chọn hàng đầu cho các hệ thống hơi áp suất cao nhờ cấu tạo đơn giản và bền bỉ.

Khi nào nên dùng bẫy hơi inox?

Nên dùng trong môi trường hóa chất, ẩm ướt hoặc các ngành thực phẩm đòi hỏi tiêu chuẩn vệ sinh khắt khe.

Vì sao bẫy hơi phát ra tiếng kêu liên tục?

Đó là chu trình đóng mở tự động của đĩa nhiệt động. Nếu kêu quá lớn hoặc không ngắt, có thể do đĩa bị cặn bẩn.

Bao lâu nên bảo trì bẫy hơi một lần?

Định kỳ kiểm tra 6 tháng một lần là cách tốt nhất để đảm bảo hệ thống không bị thất thoát hơi.

Kết Luận

Bẫy hơi nhiệt là giải pháp ưu việt giúp hệ thống hơi của bạn vận hành ổn định, an toàn và tiết kiệm năng lượng. Việc đầu tư vào thiết bị phù hợp, lắp đặt đúng kỹ thuật và bảo trì định kỳ sẽ mang lại hiệu quả kinh tế lâu dài cho doanh nghiệp.
