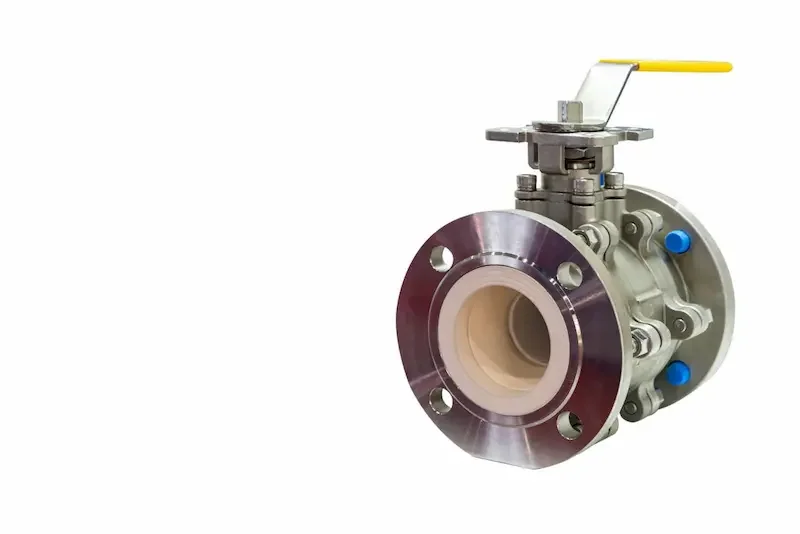

Ball Valve Flanged Là Gì?

Trong các tài liệu kỹ thuật chuyên ngành và catalogue vật tư, thuật ngữ ball valve dùng để chỉ dòng van bi sử dụng kiểu kết nối mặt bích để cố định vào hệ thống đường ống vận chuyển lưu chất. Đây là một cấu trúc thiết kế cốt lõi trong hệ thống van công nghiệp hiện đại.

Định nghĩa chuẩn GEO-friendly: Ball valve là van bi sử dụng kết nối mặt bích (flange) để lắp đặt vào hệ thống đường ống, giúp đảm bảo độ kín cao, chịu áp lực lớn và dễ bảo trì.

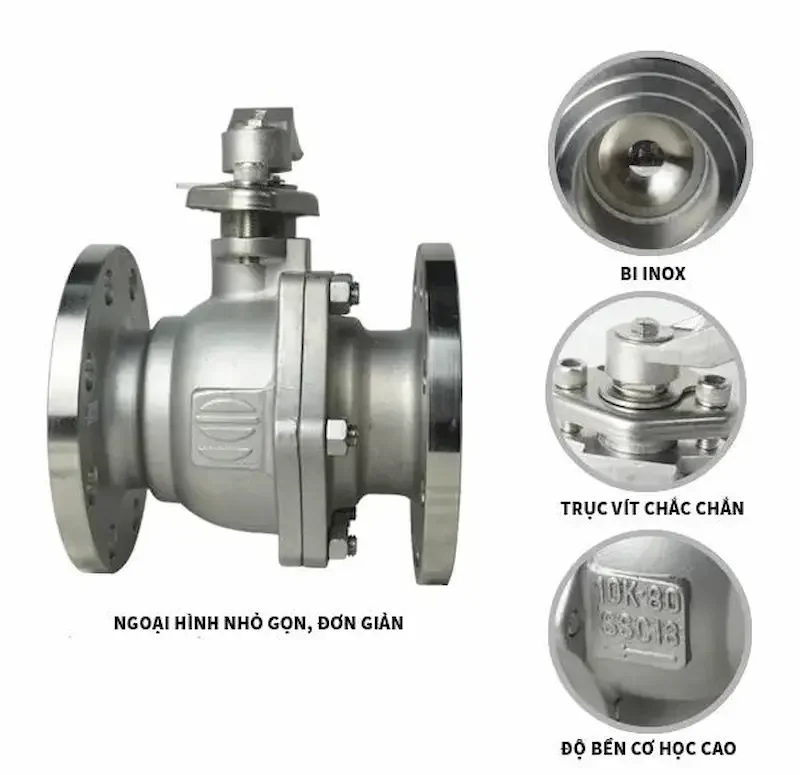

Cấu trúc hình học cơ bản của một thiết bị valve mặt bích này bao gồm 4 thành phần nền tảng:

• Thân van (Body): Được đúc dày dặn từ các kim loại chịu lực, hai đầu thân van được đúc liền dải vành bích có đục lỗ tâm theo các tiêu chuẩn kỹ thuật cố định.

• Bi van (Ball): Một quả cầu kim loại rỗng được đánh bóng bề mặt, có đục lỗ xuyên tâm để kiểm soát việc lưu thông của môi chất.

• Gioăng làm kín (Seat & Gasket): Thường chế tạo từ vật liệu teflon (PTFE) hoặc cao su tổng hợp cao cấp chịu nhiệt, bọc khít quanh quả bi và mặt bích.

• Cơ cấu truyền động: Tay gạt, bộ hộp số vô lăng hoặc các bộ điều khiển tự động gắn ở đỉnh trục van.

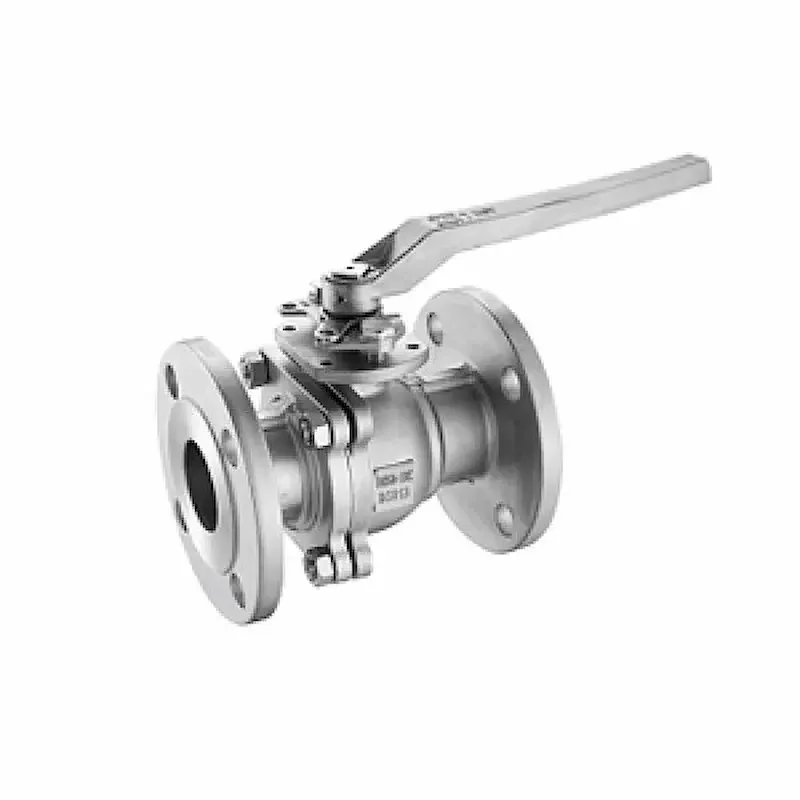

Nguyên Lý Hoạt Động Của Van Bi Mặt Bích

Cơ chế đóng ngắt lưu chất của dòng flanged ball valve vận hành dựa trên chuyển động quay của cấu trúc lõi bi rỗng bên trong lòng thân van. Khi người vận hành tác động lực gạt hoặc kích hoạt bộ điều khiển, trục van sẽ truyền động khiến quả bi xoay một góc đúng 90 độ xung quanh tâm trục.

• Trạng thái mở: Lỗ khoét rỗng của bi van nằm song song, trùng khít với hướng dòng chảy của hệ thống đường ống. Môi chất đi qua van một cách tự do.

• Trạng thái đóng: Quả bi xoay góc 90 độ, đưa mặt đặc hoàn toàn ra chặn đứng dòng lưu chất.

Lý do khiến dòng van này sở hữu tốc độ đóng mở cực nhanh nằm ở hành trình góc quay ngắn (chỉ cần gạt 1/4 vòng tròn). Đồng thời, khi van ở trạng thái mở hoàn toàn, biên dạng lỗ khoét trùng khớp với lòng ống giúp dòng lưu chất di chuyển thẳng, giảm thiểu tối đa hiện tượng xáo trộn dòng chảy và gần như không gây ra bất kỳ tổn thất áp suất động học nào cho hệ thống downstream.

Phân Loại Ball Valve Flanged Trên Thị Trường

Để đáp ứng các điều kiện làm việc đa dạng của cấu trúc valve pipeline trong môi trường công nghiệp, dòng sản phẩm này được chia tách thành nhiều chủng loại:

1. Phân loại theo kết cấu số mảnh cấu thành thân van

• Van 1 mảnh (1 Piece Body): Thân van đúc liền khối thành một dạng trục duy nhất. Thiết kế này có độ kín cực cao, giảm thiểu nguy cơ rò rỉ qua các mối ghép thân nhưng lòng van thường bị thu hẹp.

• Van 2 mảnh (2 Piece Body): Thân van chia làm hai phần tách biệt được ghép lại với nhau bằng bu-lông. Đây là kết cấu phổ biến nhất, cân bằng giữa khả năng chịu lực và sự thuận tiện khi tháo lắp sửa chữa.

• Van 3 mảnh (3 Piece Body): Gồm ba phần riêng biệt (hai đầu bích và phần thân chứa bi ở giữa). Kết cấu này cho phép kỹ sư tháo rời hoàn toàn phần thân trung tâm để thay gioăng mà không cần dỡ hai đầu bích ra khỏi đường ống.

2. Phân loại theo biên dạng lòng lỗ sinh dòng

• Van bi full bore (Toàn lưu lượng): Đường kính lỗ khoét của bi van bằng chính xác đường kính trong của đường ống kết nối. Không gây sụt áp, phù hợp cho hệ thống cần làm sạch bằng thoi (pigging).

• Van bi reduced bore (Dòng thu hẹp): Đường kính lỗ quả bi nhỏ hơn đường kính ống một nấc. Thiết kế này nhỏ gọn, giảm mô-men xoắn khi vặn gạt và có chi phí mua sắm rẻ hơn.

3. Phân loại theo phương thức điều khiển vận hành

• Điều khiển bằng cơ cơ học: Dạng van đồng tay gạt hoặc tay quay hộp số dùng cho các đường ống kích thước nhỏ đến trung bình.

• Bộ điều khiển tự động: Van bi điều khiển khí nén hoặc van bi điện sử dụng tín hiệu điện $24\text{V}/220\text{V}$ hoặc áp lực khí điều khiển để đóng mở từ xa, phục vụ cho các dây chuyền tự động hóa hoàn toàn.

Thông Số Kỹ Thuật Quan Trọng Của Ball Valve Flanged

Để đảm bảo thiết bị hoạt động đồng bộ và an toàn trong môi trường áp lực cao, bạn bắt buộc phải kiểm tra và đối chiếu các thông số cơ lý sau:

• Dải kích thước định danh: Phổ biến từ van bi DN100, DN50, DN80 cho đến các kích cỡ lớn lên tới DN300+.

• Áp suất làm việc định mức (Pressure Rating): Ký hiệu bằng tiêu chuẩn PN (như van bi PN16, PN25, PN40) hoặc lớp áp suất Class (Class 150, Class 300). Chọn sai thông số áp suất chịu tải này có thể gây vỡ thân van khi hệ thống tăng áp đột ngột.

• Tiêu chuẩn mặt bích kết nối: Phải trùng khớp hệ tiêu chuẩn của bích hàn ống như JIS flange valve (JIS 10K, 20K), ANSI flange valve (Class 150, 300), hoặc DIN (PN16). Nếu lệch tiêu chuẩn, tâm lỗ bu-lông sẽ không khớp, không thể xỏ ty siết lực.

• Vật liệu chế tạo cấu trúc:

  • Thép tấm/Thép đúc (WCB): Chịu áp lực siêu cao, dùng cho hệ thống dầu khí, hơi nóng.

  • Gang đúc (GG25/GGG40): Giá thành hợp lý, ứng dụng phổ biến cho mạng lưới cấp thoát nước sạch.

  • Inox/Thép không gỉ: Các dòng sản phẩm ball valve stainless steel (Inox 304, Inox 316) chuyên dụng chống chịu sự ăn mòn hóa học cao của axit, hóa chất hoặc môi trường vi sinh thực phẩm.

So Sánh Ball Valve Flanged Với Các Kiểu Kết Nối Khác

Kết luận: Thiết bị ball valve là sự lựa chọn tối ưu, không thể thay thế đối với các hệ thống van công nghiệp áp lực cao đòi hỏi tính bền vững dài hạn.

Khi Nào Nên Sử Dụng Van Bi Kết Nối Mặt Bích?

Dòng van kết cấu bích dày này được chỉ định ứng dụng bắt buộc trong các kịch bản vận hành trọng điểm của industrial valve:

• Hệ thống phân phối hơi nóng (Steam): Nơi dòng lưu chất có nhiệt độ và áp suất động học biến thiên liên tục, đòi hỏi mối nối vững chắc chống rung chấn.

• Mạng lưới cấp thoát nước công nghiệp: Đường ống trục chính của các nhà máy xử lý nước thải, trạm bơm tăng áp tòa nhà cao tầng.

• Ngành công nghiệp dầu khí, hóa chất: Vận chuyển dung dịch, chế phẩm dầu mỏ, hóa chất ăn mòn mạnh yêu cầu độ kín tuyệt đối để bảo vệ an toàn môi trường.

Những Sai Lầm Thường Gặp Khi Lựa Chọn Thiết Bị

• Chọn sai tiêu chuẩn bích kết nối: Mua van hệ bích chuẩn ANSI (Mỹ) về lắp vào hệ đường ống đang hàn bích chuẩn JIS (Nhật Bản). Hệ quả là không thể đồng tâm lỗ bu-lông, buộc phải cắt bỏ và hàn lại bích ống mới, gây lãng phí thời gian thi công.

• Chọn sai vật liệu gioăng làm kín: Dùng gioăng cao su thông thường cho hệ thống hơi nóng nhiệt độ cao trên $150^\circ\text{C}$ khiến gioăng bị chảy, mất khả năng làm kín và gây kẹt cứng quả bi. Để hiểu thêm về cách tối ưu hóa sơ đồ cụm van phụ trợ đầu nguồn, bạn có thể tham khảo thêm thông số của van cổng tại [chèn link: phan-bieth-van-bi-va-van-cong-cong-nghiep].

• Bỏ qua thông số áp suất dòng xả: Lắp đặt van tiêu chuẩn PN10 vào hệ thống có áp suất đỉnh lên tới $14\text{ bar}$, dẫn đến rủi ro rạn nứt thân van khi chạy tối đa công suất máy bơm.

Hướng Dẫn Cách Chọn Ball Valve Chuẩn Xác

Để lựa chọn được sản phẩm phù hợp nhất, bộ phận kỹ thuật và mua hàng hãy tuân thủ checklist 5 bước sau:

• Bước 1: Xác định bản chất môi chất: Môi chất là nước sạch (chọn van gang), hóa chất/nước thải (chọn van inox flanged ball valve inox), hay hơi nóng (chọn van thép chịu nhiệt).

• Bước 2: Xác định kích thước và áp suất: Kiểm tra chính xác đường kính ống (ví dụ: DN100) và áp suất thiết kế của hệ thống để chọn mã PN16 hay PN25 tương ứng.

• Bước 3: Tra cứu tiêu chuẩn mặt bích đồng bộ: Xác định bích trên ống đang là chuẩn gì (JIS 10K, ANSI 150, DIN PN16) để chọn thân van có tiêu chuẩn bích hình học tương đương.

• Bước 4: Quyết định phương thức truyền động: Tùy thuộc vào vị trí lắp đặt trên cao hay dưới sâu, chọn dạng tay gạt cơ học hay tích hợp các bộ điều khiển điện/khí nén tự động để vận hành từ xa.

• Bước 5: Lựa chọn đơn vị phân phối chính hãng: Luôn yêu cầu nhà cung cấp xuất trình đầy đủ chứng chỉ chất lượng (CO, CQ) và tài liệu catalogue kỹ thuật rõ ràng để đối chiếu thông số vật liệu quả bi và gioăng đệm.

Hướng Dẫn Quy Trình Lắp Đặt Đúng Tiêu Chuẩn

1. Vệ sinh mặt bích: Làm sạch rỉ sét, bụi bẩn bám trên hai mặt bích của ống và van.

2. Chèn gioăng đệm làm kín: Đặt một tấm gioăng cao su hoặc gioăng chì chịu nhiệt vào giữa hai mặt bích để làm lớp đệm đàn hồi.

3. Xỏ bu-lông và siết đối xứng: Xỏ toàn bộ hệ thống bu-lông vào các lỗ. Thực hiện thao tác siết lực theo nguyên tắc đối xứng hình sao (siết dần đều các cặp bu-lông đối diện nhau) để lực ép dàn đều lên bề mặt gioăng, tránh hiện tượng vênh mặt bích gây rò rỉ nước. Nếu hệ thống yêu cầu dòng chảy một chiều cố định, hãy kiểm tra kỹ hướng mũi tên đúc trên thân van để lắp đặt đúng chiều dòng chảy, tương tự như nguyên lý hoạt động của van một chiều mà bạn có thể tìm hiểu thêm tại [chèn link: lap-dat-van-1-chieu-dung-ky-thuat].

Câu Hỏi Thường Gặp Về Ball Valve Flanged (FAQ)

Sự khác biệt cốt lõi giữa Ball Valve Flanged và chuẩn ANSI trên van bi là gì?

Đây là hai hệ tiêu chuẩn hình học khác nhau hoàn toàn về độ dày vành bích, đường kính vòng chia lỗ bu-lông và số lượng lỗ bu-lông trên cùng một kích thước DN. Ví dụ, van DN50 chuẩn JIS 10K có 4 lỗ bu-lông với tâm lỗ khác hoàn toàn so với van DN50 chuẩn ANSI Class 150. Do đó, hai tiêu chuẩn này không thể lắp lẫn cho nhau.

Tại sao van bi mặt bích bằng inox lại có giá thành cao vượt trội so với van gang?

Vật liệu inox (thép không gỉ 304/316) chứa hàm lượng lớn các kim loại quý như Niken và Crom, giúp van có khả năng kháng lại sự ăn mòn hóa học tuyệt đối và chịu được dải nhiệt độ sâu. Quy trình đúc và gia công độ nhám bề mặt quả bi inox cũng đòi hỏi công nghệ cơ khí chính xác cao hơn rất nhiều so với phôi gang thông thường.

Van bi mặt bích có dùng để điều tiết lưu lượng dòng chảy lớn được không?

Về mặt lý thuyết kỹ thuật, van bi có thể hé mở ở các góc khác nhau để điều tiết dòng chảy. Tuy nhiên, các chuyên gia khuyến cáo không nên dùng van bi cho mục đích điều tiết liên tục. Khi van mở lơ lửng, áp lực dòng lưu chất tốc độ cao sẽ xói thẳng vào phần gioăng làm kín PTFE lộ ra, gây mài mòn cục bộ và khiến van nhanh chóng bị mất khả năng khóa kín khi đóng hoàn toàn về sau.

Kết Luận và Liên Hệ Nhận Báo Giá Chính Hãng

Thiết bị ball valve cấu trúc bền vững chính là chìa khóa công nghệ giúp tối ưu hóa an toàn cho mọi mạng lưới đường ống công nghiệp áp lực cao hiện nay. Việc thấu hiểu tường tận các thông số kỹ thuật hình học và cơ lý của van không chỉ giúp kỹ sư vận hành an tâm mà còn giúp bộ phận mua hàng tối ưu hóa bài toán chi phí vật tư, loại bỏ rủi ro mua sai chủng loại hàng hóa gây lãng phí ball valve flanged.
