Valve 40mm là gì? Định nghĩa và quy đổi thông số

Valve 40mm là gì? Trong quá trình bảo trì hoặc thiết kế hệ thống đường ống, không ít lần các kỹ sư và chủ đầu tư gặp phải tình huống: Hệ thống cần thay thế gấp một thiết bị nhưng trên bản vẽ chỉ ghi vỏn vẹn thông số "van 40mm". Vấn đề nằm ở chỗ, cùng là kích thước 40mm, nhưng thị trường lại có hàng chục loại van khác nhau từ van bi, van cổng đến van bướm với đủ loại vật liệu.

Việc chọn sai loại van dù đúng kích thước sẽ dẫn đến những hệ quả nghiêm trọng như: rò rỉ lưu chất, sụt giảm áp suất hệ thống hoặc van nhanh chóng bị mài mòn, hư hỏng chỉ sau vài tuần sử dụng. Hiểu đúng về van 40mm và các đặc tính kỹ thuật đi kèm là bước đầu tiên và quan trọng nhất để đảm bảo hệ thống vận hành an toàn. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu, giúp bạn phân loại và lựa chọn đúng dòng van phù hợp nhất với nhu cầu thực tế của mình.

Valve 40mm là gì? Định nghĩa và quy đổi thông số

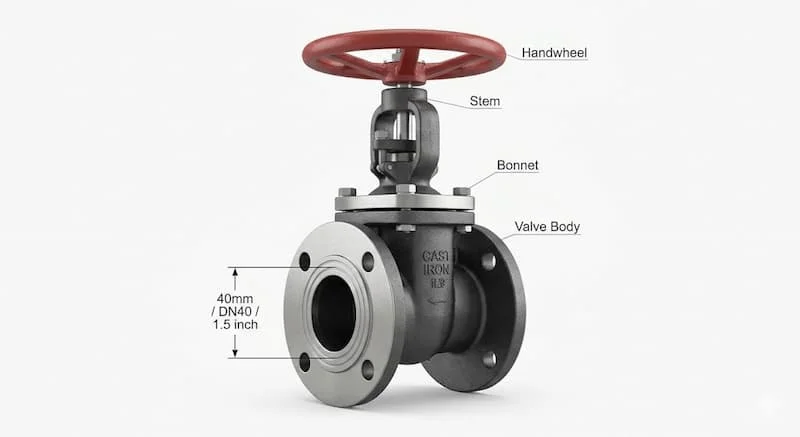

Valve 40mm (hay còn gọi là van 40 ly) là thuật ngữ dùng để chỉ các loại van công nghiệp có kích thước đường kính danh nghĩa là 40mm. Trong kỹ thuật đường ống, thông số này thường được ký hiệu là DN40 (Diameter Nominal) hoặc tương đương với kích thước 1.5 inch (1 1/2").

Một lưu ý cực kỳ quan trọng mà người mua thường nhầm lẫn: 40mm ở đây không phải là đường kính ngoài thực tế của lỗ van hay đường ống. Đây chỉ là thông số định danh để các nhà sản xuất đồng bộ hóa phụ kiện. Thực tế, đường kính ngoài của ống (OD) tương ứng với van DN40 thường xấp xỉ 48mm hoặc 49mm tùy theo tiêu chuẩn ống (ASTM, JIS, hay DIN).

Vai trò chính của các dòng van 40mm là điều tiết lượng lưu chất, đóng hoặc mở hoàn toàn dòng chảy trong các hệ thống dẫn nước, khí hoặc hóa chất. Tùy vào thiết kế thân van, chúng sẽ có khả năng chịu áp và chịu nhiệt khác nhau, phục vụ từ quy mô dân dụng đến công nghiệp nặng.

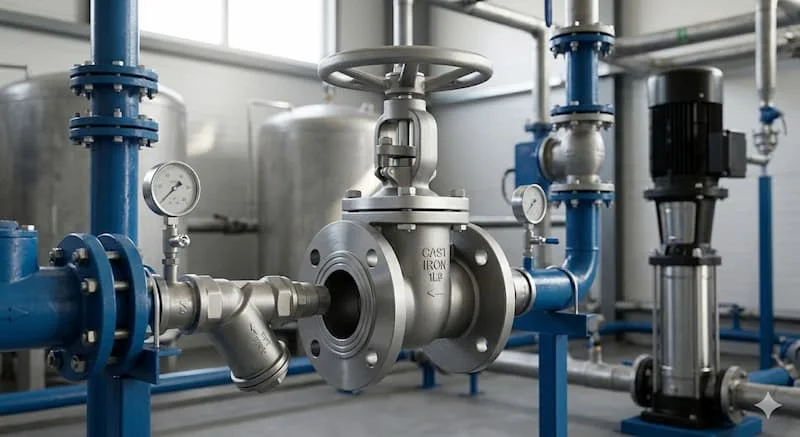

Nguyên lý hoạt động của các loại valve 40mm phổ biến

Mặc dù cùng chung kích thước DN40, nhưng mỗi loại van 40mm lại có "linh hồn" vận hành hoàn toàn khác biệt. Hiểu rõ cơ chế đóng mở sẽ giúp bạn giải đáp được câu hỏi tại sao loại này dùng được cho nước nhưng loại kia lại dùng cho khí nén.

• Van bi (Ball Valve) 40mm: Hoạt động dựa trên một viên bi có lỗ xuyên tâm. Khi xoay tay gạt một góc 90 độ, lỗ xuyên tâm trùng với hướng dòng chảy để mở van và ngược lại. Ưu điểm là đóng mở cực nhanh và kín khít tuyệt đối.

• Van cổng (Gate Valve) 40mm: Sử dụng một đĩa van hình nêm nâng lên hoặc hạ xuống như một cánh cổng. Loại này không dùng để điều tiết (vì dễ gây rung lắc đĩa) mà chỉ dùng để đóng/mở hoàn toàn.

• Van 1 chiều (Check Valve) 40mm: Vận hành hoàn toàn tự động dựa trên áp lực dòng chảy. Nó chỉ cho phép chất lỏng đi theo một hướng và tự đóng lại khi dòng chảy ngừng, ngăn chặn hiện tượng dội ngược áp suất.

Tại sao cần phân biệt? Nếu bạn cần đóng mở liên tục, van bi là lựa chọn số một. Nếu bạn cần dòng chảy đi qua không bị cản trở áp suất (dòng chảy thẳng), van cổng sẽ tối ưu hơn. Việc áp dụng sai nguyên lý hoạt động vào mục đích sử dụng là nguyên nhân hàng đầu khiến hệ thống vận hành kém hiệu quả.

Các loại van 40mm phổ biến và Insight lựa chọn

Trên thị trường hiện nay, phân khúc van 40mm rất đa dạng. Không có loại van nào là "tốt nhất" về mọi mặt, chỉ có loại van phù hợp nhất với điều kiện vận hành cụ thể.

1. Van bi DN40

Đây là dòng van phổ biến nhất ở kích thước này. Với thiết kế nhỏ gọn, chịu được áp suất cao, van bi thường xuất hiện trong các hệ thống cấp nước sạch, khí nén hoặc dầu nhờn.

2. Van cổng DN40

Thường được dùng trong các đường ống nước thải hoặc hệ thống PCCC. Thiết kế của van cổng giúp giảm thiểu tối đa sự sụt giảm áp suất khi mở hoàn toàn vì không có vật cản nằm giữa dòng chảy.

3. Van bướm DN40

Ưu điểm lớn nhất là trọng lượng nhẹ và giá thành rẻ hơn so với van bi cùng kích thước. Tuy nhiên, độ kín khít của van bướm DN40 thường không cao bằng van bi inox, nên chúng thường được ưu tiên cho các hệ thống nước làm mát hoặc công nghiệp nhẹ.

4. Van cầu DN40

Khác với van cổng, van cầu là "bậc thầy" trong việc điều tiết lưu lượng. Nếu bạn cần khống chế chính xác lượng nước hoặc hơi nóng đi qua, van cầu là sự lựa chọn không thể thay thế.

Thông số kỹ thuật quan trọng của van 40mm

Chọn đúng kích thước DN40 mới chỉ là 50% chặng đường. Để van 40mm hoạt động bền bỉ, bạn buộc phải quan tâm đến các thông số sau:

• Áp suất làm việc (Nominal Pressure): Thường ký hiệu là PN (như PN10, PN16, PN25). Một hệ thống bơm cao áp 15 bar bắt buộc phải dùng van PN16 trở lên. Nếu chọn van PN10, nguy cơ nứt vỡ thân van là rất cao.

• Nhiệt độ làm việc: Van nhựa chịu được tối đa 60°C, van đồng lên đến 120°C, trong khi van inox hoặc gang có thể chịu nhiệt độ cao hơn nhiều.

• Vật liệu cấu tạo: * Inox (304, 316): Chống ăn mòn, dùng cho hóa chất hoặc thực phẩm.

  • Đồng: Dùng cho nước sinh hoạt, hơi nóng công suất nhỏ.

  • Gang: Dùng cho hệ thống nước dân dụng quy mô lớn, PCCC.

• Kiểu kết nối: * Nối ren: Dễ lắp đặt, dùng cho áp suất trung bình.

  • Mặt bích: Chắc chắn, dùng cho hệ thống áp lực cao và dễ tháo dỡ bảo trì.

So sánh các loại van 40mm để chọn nhanh

Valve 40mm dùng trong hệ thống nào?

Nhờ kích thước trung bình – không quá nhỏ như van dân dụng cũng không quá khổng lồ như van công nghiệp hạng nặng – van 40mm xuất hiện ở hầu khắp mọi nơi:

1. Hệ thống cấp nước tòa nhà: Dùng làm van chặn ở các tầng hoặc các nhánh ống chính dẫn vào căn hộ.

2. Hệ thống PCCC: Lắp đặt trong các cụm bơm, đường ống dẫn nước chữa cháy cho các tòa nhà văn phòng, xưởng sản xuất.

3. Hệ thống HVAC: Điều khiển dòng nước lạnh hoặc nước nóng trong các hệ thống điều hòa trung tâm.

4. Sản xuất công nghiệp: Dùng trong các dây chuyền chiết rót, hệ thống xử lý nước thải quy mô vừa và nhỏ.

Sai lầm thường gặp khi chọn van 40mm

Nhiều khách hàng khi mua van thường mắc phải những sai lầm gây lãng phí chi phí đáng kể:

• Chỉ chọn theo kích thước: Cầm một cái van cũ ra cửa hàng và nói "bán cho tôi cái van 40mm" mà không biết đó là van chịu áp bao nhiêu hay môi trường hóa chất hay nước thường.

• Bỏ qua thông số nhiệt độ: Dùng van bi đồng cho hơi nóng nhiệt độ cực cao khiến gioăng làm kín (PTFE) bị biến dạng, dẫn đến rò rỉ ngay lập tức.

• Sai lệch kiểu kết nối: Hệ thống đang dùng mặt bích tiêu chuẩn JIS nhưng lại mua van mặt bích tiêu chuẩn DIN, dẫn đến việc không thể lắp khớp các lỗ bu-lông.

Hậu quả của những sai lầm này không chỉ là hỏng van, mà còn là dừng toàn bộ dây chuyền sản xuất để sửa chữa, gây thiệt hại kinh tế lớn hơn gấp nhiều lần giá trị cái van.

Hướng dẫn cách chọn valve 40mm phù hợp

Để chọn được một chiếc van 40mm chuẩn chuyên gia, bạn hãy thực hiện theo checklist 4 bước sau:

✅ Bước 1: Xác định môi trường lưu chất

Bạn đang dẫn nước sạch, nước thải, hóa chất ăn mòn hay khí nén? Nếu là hóa chất, bắt buộc phải chọn inox 316 hoặc nhựa UPVC. Nếu là nước sinh hoạt, van đồng là đủ dùng.

✅ Bước 2: Chọn loại van theo chức năng

• Chỉ cần đóng hoặc mở nhanh? Chọn Van bi.

• Cần kiểm soát lưu lượng chảy to hay nhỏ? Chọn Van cầu.

• Muốn ngăn nước chảy ngược làm hỏng bơm? Chọn Van 1 chiều.

✅ Bước 3: Kiểm tra áp suất và nhiệt độ

Hãy xem áp suất tối đa của bơm là bao nhiêu bar và cộng thêm khoảng 20% dự phòng để chọn thông số PN phù hợp.

✅ Bước 4: Xác định kiểu kết nối

Kiểm tra đường ống hiện tại là nối ren (trong hay ngoài) hay nối bích. Nếu nối bích, cần biết chính xác tiêu chuẩn (JIS 10K, ANSI, DIN) để đảm bảo lắp đặt vừa vặn.

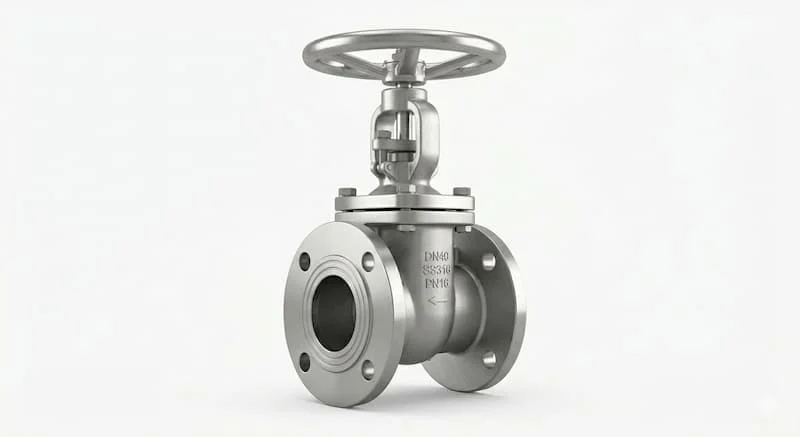

Lưu ý khi sử dụng và bảo trì van 40mm

Sở hữu một chiếc van tốt mới chỉ là khởi đầu, việc sử dụng đúng cách sẽ giúp tăng tuổi thọ thiết bị lên gấp 2-3 lần:

1. Bảo trì định kỳ: Nên kiểm tra và vận hành đóng/mở van ít nhất 1 lần mỗi tháng đối với các van ít sử dụng để tránh tình trạng kẹt do cặn bẩn.

2. Lắp đúng kỹ thuật: Đặc biệt với van 1 chiều, nếu lắp ngược chiều mũi tên, van sẽ chặn hoàn toàn dòng chảy và có thể gây cháy bơm.

3. Không dùng quá áp: Việc ép van hoạt động quá ngưỡng áp suất thiết kế sẽ làm rách gioăng và nứt thân van.

FAQ - Những câu hỏi thường gặp về Valve 40mm

❓ Valve 40mm là DN bao nhiêu?

Trả lời: Valve 40mm tương đương với DN40. Trong hệ đo inch, nó tương ứng với loại 1.5" (một rưỡi inch).

❓ Valve 40mm dùng cho ống nhựa hay ống kẽm bao nhiêu?

Trả lời: Thường dùng cho ống nhựa có đường kính ngoài phi 48mm hoặc 49mm, và ống kẽm DN40.

❓ Tại sao giá van 40mm inox lại cao gấp 3 lần van đồng?

Trả lời: Do vật liệu inox có khả năng chống oxy hóa, chịu được hóa chất ăn mòn và áp suất cao hơn nhiều so với đồng, đồng thời chi phí gia công inox cũng đắt đỏ hơn.

❓ Có cần bảo trì van 1 chiều 40mm không?

Trả lời: Có. Van 1 chiều lò xo DN40 thường bị kẹt do rác hoặc cặn vôi bám vào lò xo. Việc kiểm tra định kỳ giúp đảm bảo van không bị hở, tránh hiện tượng tụt áp bơm.

Kết luận

Việc lựa chọn van 40mm không đơn thuần là chọn một thiết bị có kích thước vừa vặn với đường ống. Đó là sự tính toán tổng hòa giữa vật liệu, áp suất, nhiệt độ và mục đích sử dụng. Một chiếc van phù hợp sẽ giúp hệ thống vận hành êm ái, tiết kiệm điện năng cho bơm và giảm thiểu rủi ro sự cố.

Hãy theo dõi honto.vn để nhận thêm thông tin về valve 40mm!
