SDBB valve là gì? Trong các hệ thống vận hành dầu khí hoặc hóa chất có áp suất cực cao, yêu cầu về cách ly tuyệt đối để bảo trì thiết bị là điều kiện tiên quyết. Một sai sót nhỏ trong việc ngăn chặn dòng chảy có thể dẫn đến thảm họa về môi trường và tính mạng con người. Thực tế cho thấy, các loại van chặn thông thường đôi khi không đảm bảo được độ kín khít tuyệt đối sau một thời gian dài sử dụng.

Để giải quyết vấn đề này, SDBB valve (Single Body Double Block and Bleed) đã được ra đời như một chuẩn mực mới về độ an toàn. Thiết bị này không chỉ cung cấp hai lớp bảo vệ độc lập mà còn tích hợp cơ chế xả áp trung gian để kiểm tra độ rò rỉ. Tuy nhiên, trong giới kỹ thuật, thuật ngữ SDBB van vẫn thường xuyên bị nhầm lẫn với cấu hình DBB truyền thống, dẫn đến những sai sót trong thiết kế hệ thống. Bài viết này sẽ phân tích chuyên sâu giúp bạn hiểu rõ bản chất, nguyên lý và lý do vì sao SDBB đang trở thành lựa chọn tối ưu cho các dự án công nghiệp hiện đại.

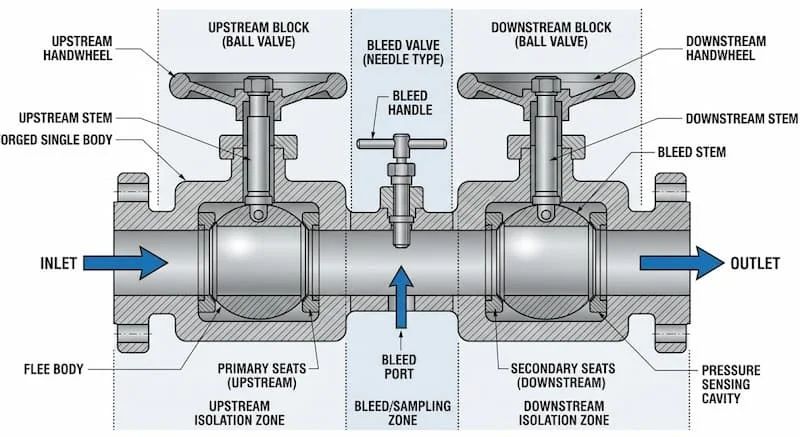

SDBB valve là gì? Định nghĩa chuyên ngành

SDBB valve là viết tắt của cụm từ Single Body Double Block and Bleed. Đây là loại van tích hợp hai bề mặt chặn (block) độc lập và một cơ chế xả (bleed) trung gian ngay trong một thân van duy nhất.

Khác với việc lắp đặt nhiều van rời rạc nối tiếp nhau, SDBB gom tất cả các chức năng vào một khối đúc hoặc rèn. Vai trò cốt lõi của nó là tạo ra một rào cản kép ngăn chặn dòng chảy từ thượng nguồn, đồng thời cho phép người vận hành xả áp suất hoặc lấy mẫu chất lỏng giữa hai lớp chặn đó để xác nhận rằng không có sự rò rỉ nào xảy ra trước khi tiến hành bảo trì hạ nguồn.

Sự xuất hiện của SDBB van đã thay đổi cách thiết kế các cụm thiết bị đo lường (instrumentation) và hệ thống cách ly đường ống chính. Nó không chỉ đóng vai trò là thiết bị đóng ngắt mà còn là một hệ thống giám sát an toàn chủ động, giúp giảm thiểu đáng kể các "leak point" (điểm rò rỉ) tiềm ẩn tại các mối nối mặt bích.

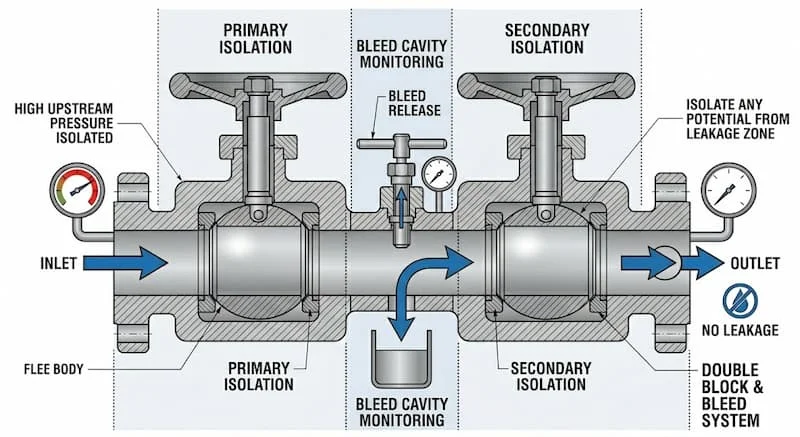

Nguyên lý hoạt động của SDBB van

Để đạt được hiệu quả cách ly tối ưu, nguyên lý vận hành của SDBB van dựa trên sự phối hợp nhịp nhàng của ba bộ phận chính: hai van chặn độc lập và một cổng xả trung gian.

1. Cơ chế Double Block (Chặn kép): Khi van ở trạng thái đóng, hai bộ phận làm kín (thường là hai viên bi hoặc hai đĩa van) sẽ cùng lúc chặn đứng dòng chảy. Ngay cả khi một lớp đệm (seat) bị hư hại, lớp chặn thứ hai vẫn đảm bảo hệ thống hạ nguồn được cách ly hoàn toàn.

2. Cơ chế Bleed (Xả áp): Đây là điểm mấu chốt. Cổng xả nằm ở khoang giữa hai lớp chặn. Sau khi đóng hai van chặn, người vận hành sẽ mở van xả. Nếu áp suất trong khoang giữa giảm về 0 và không tăng lại, điều đó chứng tỏ hai lớp chặn đang hoạt động hoàn hảo.

Vì sao SDBB đảm bảo an toàn cao hơn van thường? Ở các van chặn đơn, nếu đệm van bị rò rỉ nhẹ, áp suất vẫn sẽ đi qua và gây nguy hiểm cho khu vực bảo trì mà người vận hành không hề hay biết. Với SDBB van, mọi sự rò rỉ từ phía thượng nguồn sẽ bị chặn lại bởi lớp thứ hai và thoát ra ngoài qua cổng xả, giúp cảnh báo tức thì về tình trạng của thiết bị.

Phân tích cấu tạo chi tiết SDBB van

Sự tinh tế của SDBB van nằm ở thiết kế "Single Body" – tức là tất cả linh kiện được gói gọn trong một khối thép đồng nhất.

• Thân van đơn (Single Body): Thay vì sử dụng ba van riêng biệt (2 block + 1 bleed) và kết nối chúng bằng mặt bích hoặc hàn, SDBB đúc/rèn tất cả trong một thân. Thiết kế này giúp giảm trọng lượng và loại bỏ các khớp nối trung gian – nơi dễ xảy ra rò rỉ nhất.

• Cơ chế chặn độc lập: Tùy vào yêu cầu, SDBB có thể sử dụng cấu tạo kiểu Ball/Ball/Needle (2 van bi chặn và 1 van kim xả) hoặc Gate/Globe tùy biến.

• Vật liệu chế tạo: Do tiếp xúc với môi trường khắc nghiệt, van thường được làm từ thép không gỉ (Inox 316/316L), thép Carbon chịu áp lực cao (A105) hoặc các hợp kim đặc biệt như Duplex, Monel cho môi trường biển.

Insight chuyên gia: Thiết kế Single Body không chỉ giúp tiết kiệm diện tích trên các giàn khoan dầu khí vốn chật hẹp, mà còn giảm đáng kể chi phí kiểm tra định kỳ cho các mối nối không cần thiết.

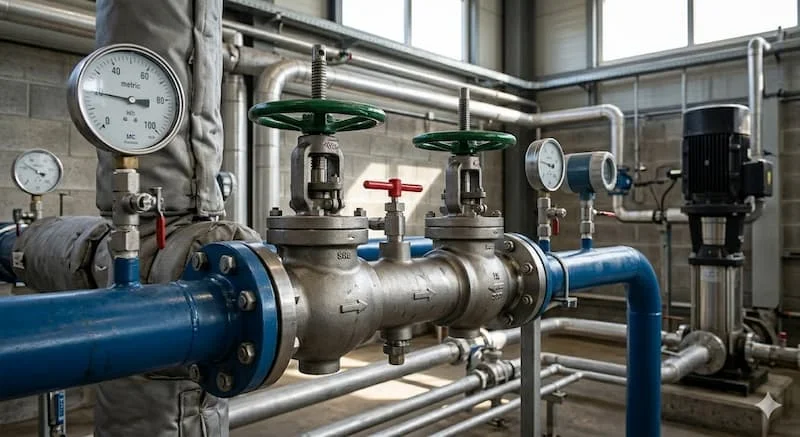

Thông số kỹ thuật quan trọng của SDBB valve

Khi lựa chọn SDBB van, các kỹ sư cần tuân thủ nghiêm ngặt các thông số kỹ thuật để đảm bảo tính tương thích với hệ thống:

• Áp suất làm việc: Phổ biến từ ANSI Class 150 đến Class 2500 (tương đương áp suất lên tới hàng trăm bar).

• Tiêu chuẩn thiết kế: Các tiêu chuẩn như API 6D (cho van đường ống), ASME B16.34 (cho van mặt bích/ren) và API 607 (tiêu chuẩn chống cháy - Fire Safe) là bắt buộc trong ngành dầu khí.

• Kiểu kết nối: Phổ biến nhất là kết nối mặt bích (Flanged) để chịu lực tốt, hoặc nối ren (NPT/SW) cho các kích thước nhỏ (DN15 - DN50).

Tại sao tiêu chuẩn lại cực kỳ quan trọng? Trong ngành dầu khí, một thiết bị không đạt chuẩn API có thể bị từ chối lắp đặt vì rủi ro cháy nổ là quá lớn. Các tiêu chuẩn này đảm bảo rằng SDBB van đã trải qua các bài kiểm tra áp suất thủy tĩnh và độ bền vật liệu khắt khe nhất.

So sánh SDBB van và DBB valve truyền thống

Rất nhiều người nhầm lẫn giữa hai loại này vì chúng đều thực hiện chức năng "Double Block and Bleed". Tuy nhiên, sự khác biệt nằm ở cấu trúc vật lý:

Insight lựa chọn: SDBB van là giải pháp tối ưu cho những khu vực lắp đặt có không gian hạn chế (space-constrained) và những hệ thống yêu cầu giảm thiểu tối đa "leak points" để bảo vệ môi trường.

Ứng dụng thực tế và sai lầm thường gặp

SDBB van dùng trong hệ thống nào?

Thiết bị này là "xương sống" trong các hệ thống:

• Dầu khí (Oil & Gas): Cách ly các thiết bị đo áp suất, lưu lượng trên đường ống dẫn chính.

• Nhà máy lọc dầu: Sử dụng trong các bồn chứa hóa chất nguy hiểm cần xả áp an toàn.

• Hệ thống áp suất cao: Các đường ống dẫn khí gas, hơi bão hòa nhiệt độ cao.

Sai lầm thường gặp khi chọn SDBB van

1. Nhầm lẫn với DBB: Mua cấu hình DBB (nhiều van nối nhau) trong khi không gian thiết kế chỉ cho phép dùng SDBB (thân đơn).

2. Bỏ qua vật liệu đệm (Seat): Chọn đệm mềm (Soft seat) cho môi trường có tạp chất cứng gây trầy xước, dẫn đến van không đóng kín sau vài lần sử dụng.

3. Không tính đến áp suất thực tế: Chọn class áp suất thấp hơn áp suất đỉnh (peak pressure) của hệ thống gây nguy cơ nổ thân van.

Hướng dẫn cách chọn SDBB van phù hợp

Để chọn được một chiếc SDBB van chuẩn xác, bạn nên thực hiện theo checklist sau:

• ✅ Bước 1: Xác định môi trường: Lưu chất là dầu thô, khí tự nhiên hay hóa chất ăn mòn? Điều này quyết định vật liệu thân van và đệm làm kín.

• ✅ Bước 2: Xác định áp suất và nhiệt độ: Phải dựa trên điều kiện vận hành khắc nghiệt nhất (design pressure/temperature) để chọn Class van phù hợp.

• ✅ Bước 3: Kiểm tra tiêu chuẩn: Đảm bảo van có đầy đủ chứng chỉ API 6D, API 598 (kiểm tra rò rỉ) và chứng chỉ vật liệu (MTR).

• ✅ Bước 4: Lựa chọn kiểu vận hành: Tay gạt (lever), tay quay (gear) hay điều khiển khí nén (actuator).

Lưu ý khi sử dụng: Luôn bảo trì định kỳ bằng cách vận hành thử cổng xả (bleed) để đảm bảo không có cặn bẩn làm nghẹt đường xả áp, đồng thời kiểm tra độ kín của các gioăng phớt định kỳ 6-12 tháng.

FAQ - Những câu hỏi thường gặp

❓ SDBB valve là gì?

SDBB là van "Double Block and Bleed" nhưng tất cả các thành phần được tích hợp trong một thân van duy nhất (Single Body), giúp gọn nhẹ và an toàn hơn.

❓ Vì sao cần dùng SDBB thay vì van thường?

Vì nó cung cấp hai lớp cách ly. Nếu một lớp hỏng, lớp kia vẫn bảo vệ hệ thống, đồng thời có cổng xả để xác nhận độ an toàn trước khi bảo trì.

❓ Giá SDBB van có đắt không?

Giá thường cao hơn van chặn thông thường do yêu cầu kỹ thuật chế tạo phức tạp và vật liệu cao cấp, nhưng nó giúp tiết kiệm chi phí lắp đặt và giảm rủi ro rò rỉ.

❓ SDBB có thể dùng cho hóa chất ăn mòn không?

Có, nhưng bạn phải yêu cầu vật liệu đặc biệt như Inox 316 hoặc Inconel để đảm bảo van không bị ăn mòn theo thời gian.

Kết luận

SDBB van không chỉ là một thiết bị đóng ngắt thông thường, mà là giải pháp bảo vệ tối thượng cho các hệ thống công nghiệp áp suất cao. Với ưu điểm vượt trội về việc tiết kiệm không gian, giảm thiểu điểm rò rỉ và cung cấp cơ chế kiểm soát rủi ro kép, SDBB đang dần thay thế các cụm van DBB truyền thống cồng kềnh.
