Van điều chỉnh áp suất là gì?

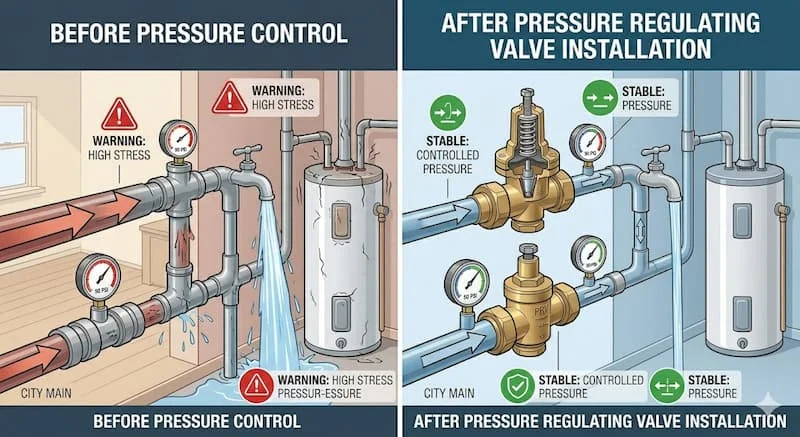

Van điều chỉnh áp suất là gì? Đã bao giờ bạn gặp tình huống hệ thống cấp nước trong nhà hay tại xưởng sản xuất đang hoạt động bình thường, đột nhiên một đường ống bị vỡ, hoặc một thiết bị đắt tiền bị hỏng chỉ vì áp lực nước quá mạnh không? Hay trong một hệ thống khí nén, áp suất đầu ra lại trồi sụt không ổn định, khiến cho các công cụ, máy móc hoạt động thiếu chính xác, gây ra những lỗi không đáng có?

Nguồn gốc của những vấn đề này thường bắt nguồn từ việc bạn không kiểm soát được áp suất lưu chất một cách hiệu quả. Và nguyên nhân phổ biến nhất là do thiếu hoặc chọn sai thiết bị quan trọng: van điều áp. Mặc dù có vai trò cực kỳ quan trọng, thiết bị này thường bị hiểu sai hoặc coi nhẹ, dẫn đến những sai lầm đáng tiếc trong việc lắp đặt và vận hành hệ thống.

Bài viết này, với tư cách là một chuyên gia trong ngành, sẽ giúp bạn hiểu rõ về van điều áp , nguyên lý hoạt động, các loại phổ biến, cũng như cách chọn và sử dụng van một cách chính xác để bảo vệ và tối ưu hiệu suất hệ thống của bạn.

Van điều chỉnh áp suất là gì?

Van điều chỉnh áp suất, hay còn gọi là van điều áp, là một thiết bị cơ khí quan trọng được thiết kế để điều chỉnh và duy trì áp suất của lưu chất (có thể là nước, khí nén, hơi nóng...) ở một mức ổn định và mong muốn tại đầu ra, bất kể sự thay đổi của áp suất đầu vào hay lưu lượng sử dụng.

Có thể bạn đã từng nghe đến "van giảm áp", thực tế, van giảm áp là một loại cụ thể của van điều áp, tập trung vào việc giảm áp suất đầu vào cao xuống mức áp suất đầu ra thấp hơn. Tên gọi van điều áp bao quát hơn, nhấn mạnh khả năng duy trì sự ổn định của áp suất đầu ra ở một mức cài đặt cụ thể.

Vai trò chính của van điều áp là:

• Bảo vệ thiết bị: Ngăn chặn áp suất quá cao làm hỏng các thiết bị, đường ống, gioăng phớt trong hệ thống.

• Tăng hiệu suất vận hành: Đảm bảo các thiết bị hoạt động ở mức áp suất tối ưu, từ đó tăng hiệu suất, độ chính xác và tuổi thọ.

Nguyên lý hoạt động của van điều áp

Để hiểu vì sao van điều áp có thể giữ cho áp suất đầu ra luôn ổn định dù đầu vào thay đổi, hãy cùng tìm hiểu về cấu tạo và nguyên lý hoạt động của nó.

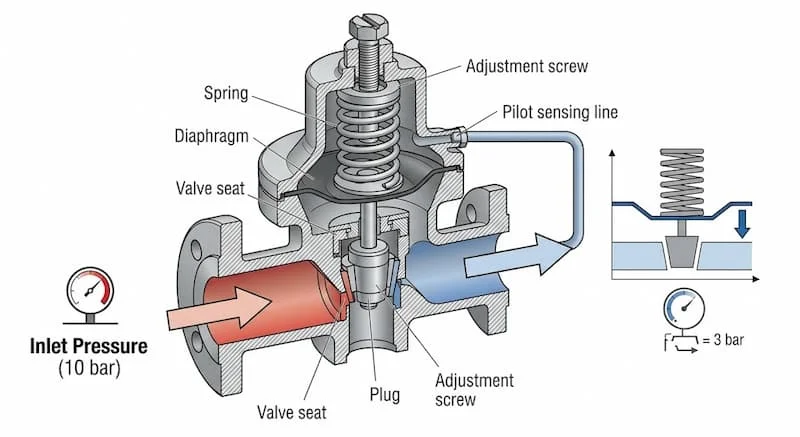

Về cơ bản, một chiếc van điều áp thường bao gồm ba thành phần chính:

• Lò xo: Thành phần tạo ra lực đối kháng để cài đặt mức áp suất mong muốn ở đầu ra.

• Màng (diaphragm): Bộ phận cảm nhận áp suất đầu ra và truyền lực đến đĩa van.

• Đĩa van (valve disc): Thành phần di chuyển để mở rộng hoặc thu hẹp dòng chảy của lưu chất, từ đó điều chỉnh áp suất.

Nguyên lý hoạt động:

• Trạng thái cân bằng: Khi không có lưu chất hoặc áp suất đầu ra đạt mức cài đặt, lực của lò xo và lực do áp suất đầu ra tác động lên màng (qua một đường ống dẫn nhỏ) sẽ cân bằng nhau. Van ở trạng thái mở ở một mức độ cụ thể để duy trì áp suất đầu ra ổn định.

• Áp suất đầu vào tăng: Nếu áp suất đầu vào tăng lên, áp suất đầu ra cũng có xu hướng tăng. Áp suất đầu ra tăng sẽ tác động một lực lớn hơn lên màng, thắng lực của lò xo. Màng sẽ di chuyển, đẩy đĩa van di chuyển theo hướng thu hẹp dòng chảy của lưu chất, từ đó giảm áp suất đầu ra trở lại mức cân bằng.

• Lưu lượng sử dụng thay đổi: Khi lưu lượng sử dụng tăng lên (ví dụ: mở thêm một vòi nước), áp suất đầu ra sẽ giảm. Áp suất đầu ra giảm sẽ làm giảm lực tác động lên màng, thắng lực của lò xo. Lò xo sẽ đẩy màng và đĩa van di chuyển theo hướng mở rộng dòng chảy, cho phép lưu chất đi qua nhiều hơn, từ đó tăng áp suất đầu ra trở lại mức cân bằng.

Các loại van điều áp phổ biến

Trong thực tế, bạn sẽ gặp nhiều loại van điều áp khác nhau, mỗi loại có những đặc điểm và ưu điểm riêng, phù hợp với các hệ thống và ứng dụng cụ thể. Dưới đây là các loại phổ biến nhất:

• Van giảm áp trực tiếp (Direct-acting pressure reducing valve): Đây là loại van điều áp đơn giản nhất. Áp suất đầu ra tác động trực tiếp lên màng để điều chỉnh đĩa van. Loại van này có cấu tạo gọn nhẹ, giá thành thấp, nhưng độ chính xác và khả năng điều chỉnh linh hoạt không cao, thường dùng cho các hệ thống dân dụng hoặc các ứng dụng đơn giản.

• Van giảm áp gián tiếp (Pilot pressure reducing valve): Loại van này sử dụng một van điều áp trực tiếp nhỏ hơn (gọi là van pilot) để điều khiển van chính. Áp suất đầu ra được cảm nhận bởi van pilot, và lực điều khiển được truyền đến van chính qua một đường ống dẫn nhỏ. Van giảm áp gián tiếp có độ chính xác và khả năng điều chỉnh linh hoạt cao, phù hợp cho các hệ thống công nghiệp đòi hỏi độ ổn định áp suất cao.

• Van điều áp khí nén (Pneumatic pressure regulator): Loại van này được thiết kế chuyên biệt để điều chỉnh áp suất của khí nén. Cấu tạo thường bao gồm một bộ phận điều chỉnh tay để cài đặt mức áp suất mong muốn. Van điều áp khí nén có độ chính xác cao, thường dùng trong các hệ thống khí nén để bảo vệ các công cụ, máy móc hoạt động bằng khí nén.

• Van điều áp nước (Water pressure regulator): Loại van này được thiết kế chuyên biệt để điều chỉnh áp suất của nước. Cấu tạo thường bao gồm một bộ phận điều chỉnh tay hoặc một vít điều chỉnh để cài đặt mức áp suất mong muốn. Van điều áp nước thường dùng trong các hệ thống cấp nước để bảo vệ các thiết bị, đường ống, gioăng phớt trong hệ thống.

Thông số kỹ thuật quan trọng của van điều áp

Việc chọn sai thông số kỹ thuật của van điều áp có thể dẫn đến những hậu quả nghiêm trọng, làm hỏng hệ thống và gây ra những thiệt hại kinh tế không đáng có. Vì vậy, bạn cần đặc biệt quan tâm đến các thông số kỹ thuật sau:

• Áp suất đầu vào và đầu ra tối đa: Đây là những giới hạn áp suất mà van có thể chịu được. Việc sử dụng van ở áp suất vượt quá giới hạn này có thể làm hỏng van và gây ra những sự cố nghiêm trọng.

• Dải điều chỉnh áp (Pressure adjustment range): Đây là khoảng áp suất đầu ra mà van có thể điều chỉnh và duy trì. Bạn cần chọn dải điều chỉnh áp phù hợp với mức áp suất mong muốn ở đầu ra.

• Kích thước (DN - Nominal Diameter): Đây là kích thước đường ống dẫn lưu chất mà van được lắp đặt. Việc chọn sai kích thước có thể làm giảm hiệu suất của van và gây ra những sự cố nghiêm trọng.

• Vật liệu: van điều áp thường được làm từ các vật liệu khác nhau như đồng, inox, gang... Mỗi vật liệu có những đặc điểm và ưu điểm riêng, phù hợp với các hệ thống và ứng dụng cụ thể.

• Nhiệt độ làm việc: Đây là giới hạn nhiệt độ mà van có thể chịu được. Việc sử dụng van ở nhiệt độ vượt quá giới hạn này có thể làm hỏng van và gây ra những sự cố nghiêm trọng.

Phân biệt van điều áp và van giảm áp

Nhiều người thường nhầm lẫn giữa van điều áp và van giảm áp, dẫn đến những sai lầm trong việc chọn và sử dụng van. Dưới đây là những điểm khác biệt chính giữa hai loại van này:

Khi nào cần dùng van điều áp?

Van điều áp là một thiết bị quan trọng, có vai trò bảo vệ và tối ưu hiệu suất hệ thống. Bạn cần dùng van điều áp trong các trường hợp sau:

• Hệ thống cấp nước: Đảm bảo áp suất nước ổn định ở đầu ra, bảo vệ các thiết bị, đường ống, gioăng phớt trong hệ thống.

• Hệ thống khí nén: Đảm bảo áp suất khí nén ổn định ở đầu ra, bảo vệ các công cụ, máy móc hoạt động bằng khí nén.

• Nhà máy sản xuất: Đảm bảo áp suất lưu chất ổn định ở đầu ra, tối ưu hiệu suất và độ chính xác của các thiết bị, máy móc trong hệ thống.

• Hệ thống PCCC: Đảm bảo áp suất nước ổn định ở đầu ra, tăng hiệu suất vận hành của hệ thống PCCC.

• Hệ thống HVAC: Đảm bảo áp suất lưu chất ổn định ở đầu ra, tăng hiệu suất vận hành của hệ thống HVAC.

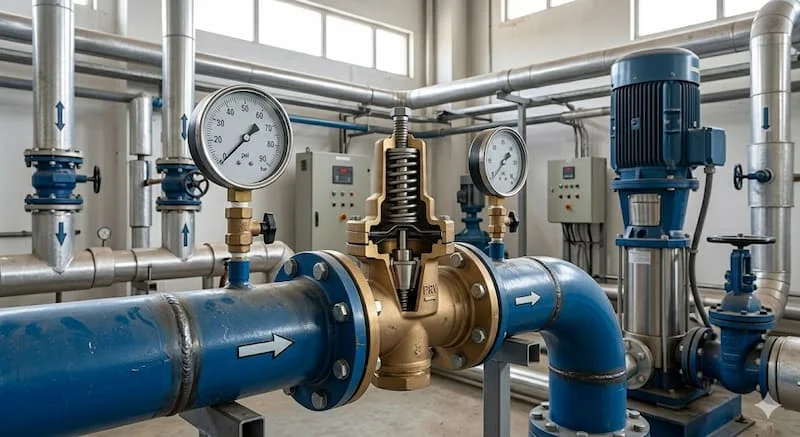

Sai lầm thường gặp khi sử dụng van điều áp

Việc sử dụng sai cách van điều áp có thể dẫn đến những hậu quả nghiêm trọng, làm hỏng hệ thống và gây ra những thiệt hại kinh tế không đáng có. Dưới đây là những sai lầm thường gặp nhất:

• Chọn sai loại van: Chọn loại van không phù hợp với hệ thống và ứng dụng, dẫn đến những sự cố nghiêm trọng.

• Không tính áp suất đầu vào: Chọn dải điều chỉnh áp không phù hợp với áp suất đầu vào, dẫn đến những sự cố nghiêm trọng.

• Không bảo trì: Không bảo trì định kỳ, dẫn đến những sự cố nghiêm trọng.

• Lắp sai vị trí: Lắp van sai vị trí, dẫn đến những sự cố nghiêm trọng.

Cách chọn van điều áp phù hợp

Để chọn được van điều áp phù hợp, bạn cần thực hiện theo các bước sau:

✅ Bước 1: Xác định môi trường lưu chất

Môi trường lưu chất (ví dụ: nước, khí nén, hơi nóng...) có những đặc điểm và yêu cầu riêng, phù hợp với các loại van và vật liệu khác nhau. Bạn cần chọn loại van và vật liệu phù hợp với môi trường lưu chất.

✅ Bước 2: Xác định áp suất đầu vào và đầu ra

Áp suất đầu vào và đầu ra tối đa là những giới hạn áp suất mà van có thể chịu được. Bạn cần chọn loại van và dải điều chỉnh áp phù hợp với áp suất đầu vào và đầu ra.

✅ Bước 3: Chọn loại van phù hợp

Mỗi loại van có những đặc điểm và ưu điểm riêng, phù hợp với các hệ thống và ứng dụng cụ thể. Bạn cần chọn loại van phù hợp với hệ thống và ứng dụng.

✅ Bước 4: Chọn vật liệu phù hợp

Mỗi vật liệu có những đặc điểm và ưu điểm riêng, phù hợp với các hệ thống và ứng dụng cụ thể. Bạn cần chọn vật liệu phù hợp với hệ thống và ứng dụng.

Checklist chọn nhanh van điều áp

Để chọn nhanh van điều áp phù hợp, bạn có thể tham khảo checklist dưới đây:

• Đúng áp suất: Dải điều chỉnh áp phù hợp với mức áp suất mong muốn ở đầu ra.

• Đúng môi trường: Loại van và vật liệu phù hợp với môi trường lưu chất.

• Đúng kích thước: Kích thước (DN) phù hợp với kích thước đường ống dẫn lưu chất.

• Đúng loại van: Loại van phù hợp với hệ thống và ứng dụng.

• Vật liệu phù hợp: Vật liệu phù hợp với hệ thống và ứng dụng.

Lưu ý khi lắp và sử dụng van điều áp

Việc lắp và sử dụng sai cách van điều áp có thể dẫn đến những hậu quả nghiêm trọng, làm hỏng hệ thống và gây ra những thiệt hại kinh tế không đáng có. Bạn cần lưu ý những điểm sau:

• Lắp đúng chiều dòng chảy: Mũi tên trên thân van chỉ chiều dòng chảy của lưu chất. Việc lắp van sai chiều có thể làm hỏng van và gây ra những sự cố nghiêm trọng.

• Lắp lọc rác trước van: Lưu chất thường chứa các tạp chất có thể làm hỏng van. Việc lắp lọc rác trước van có thể bảo vệ van khỏi các tạp chất.

• Không sử dụng van ở áp suất vượt quá giới hạn: Sử dụng van ở áp suất vượt quá giới hạn có thể làm hỏng van và gây ra những sự cố nghiêm trọng.

• Bảo trì định kỳ: Bảo trì định kỳ có thể tăng tuổi thọ và hiệu suất của van.

FAQ - Những câu hỏi thường gặp về van điều áp

❓ Van điều chỉnh áp suất có phải van giảm áp không?

Trả lời: Có liên quan nhưng không hoàn toàn giống nhau. Van giảm áp là một loại cụ thể của van điều chỉnh áp suất, tập trung vào việc giảm áp suất đầu vào cao xuống mức áp suất đầu ra thấp hơn. Tên gọi van điều chỉnh áp suất bao quát hơn, nhấn mạnh khả năng duy trì sự ổn định của áp suất đầu ra ở một mức cài đặt cụ thể.

❓ Van có dùng cho nước và khí giống nhau không?

Trả lời: Không. Môi trường nước và khí có những đặc điểm và yêu cầu riêng, đòi hỏi những loại van và vật liệu chuyên biệt. Việc sử dụng van không phù hợp có thể làm hỏng van và gây ra những sự cố nghiêm trọng.

❓ Có cần bảo trì không?

Trả lời: Có. Bảo trì định kỳ có thể tăng tuổi thọ và hiệu suất của van. Bạn cần kiểm tra van định kỳ để đảm bảo van hoạt động ổn định.

❓ Van điều áp có chỉnh được áp không?

Trả lời: Có. Van điều áp có thể điều chỉnh và duy trì áp suất đầu ra ở một mức cài đặt cụ thể. Bạn có thể điều chỉnh mức áp suất mong muốn ở đầu ra thông qua bộ phận điều chỉnh tay hoặc một vít điều chỉnh.

❓ Giá van điều chỉnh áp suất bao nhiêu?

Trả lời: Giá của van điều chỉnh áp suất phụ thuộc vào nhiều yếu tố khác nhau như vật liệu, kích thước, thương hiệu... Bạn cần chọn loại van và vật liệu phù hợp với ngân sách của mình.

Kết luận

Van điều áp là một thiết bị quan trọng, có vai trò bảo vệ và tối ưu hiệu suất hệ thống. Việc hiểu rõ về van điều áp, nguyên lý hoạt động, các loại phổ biến, cũng như cách chọn và sử dụng van một cách chính xác là cực kỳ quan trọng để bảo vệ và tối ưu hiệu suất hệ thống của bạn.
