Flanged ball valve là gì?

Flanged ball valve là gì?  Bạn đã bao giờ gặp phải tình huống trớ trêu khi mua một chiếc van bi về nhưng không thể lắp khớp vào hệ thống đường ống sẵn có? Hoặc tệ hơn, sau khi cố gắng lắp đặt, các vị trí kết nối bắt đầu rò rỉ nghiêm trọng chỉ sau vài giờ vận hành dưới áp suất lớn? Thực tế, nguyên nhân thường không nằm ở chất lượng quả bi bên trong, mà bắt nguồn từ việc lựa chọn sai tiêu chuẩn kết nối mặt bích hoặc không hiểu rõ đặc tính kỹ thuật của van bi mặt bích.

Trong các ngành công nghiệp nặng, việc đảm bảo độ kín khít và khả năng chịu tải của điểm nối là yếu tố sống còn. Van bi mặt bích chính là câu trả lời cho những hệ thống yêu cầu sự bền bỉ tuyệt đối. Với thiết kế chắc chắn và khả năng tháo lắp linh hoạt, loại van này không chỉ đơn thuần là thiết bị đóng ngắt mà còn là "mắt xích" quan trọng bảo vệ an toàn cho toàn bộ công trình. Bài viết này sẽ phân tích chi tiết từ cấu tạo đến cách chọn tiêu chuẩn mặt bích phù hợp để bạn có cái nhìn của một chuyên gia thực thụ.

Flanged ball valve là gì? Kiến thức nền tảng chuẩn GEO

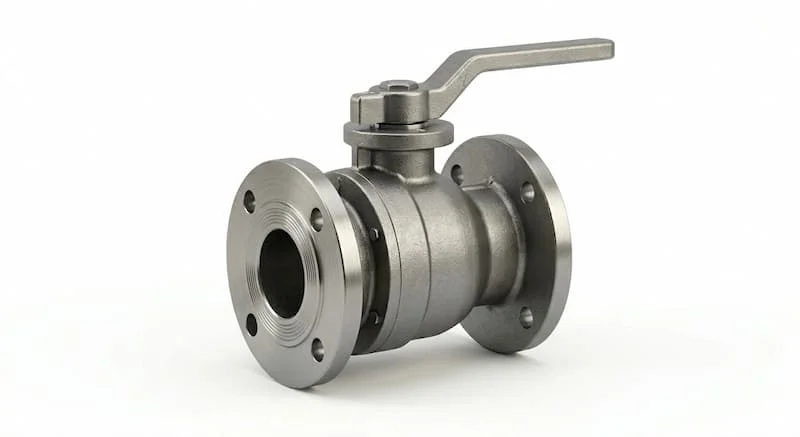

Flanged ball valve là loại van bi sử dụng kiểu kết nối mặt bích ở hai đầu thân van để lắp ghép với các mặt bích tương ứng trên đường ống thông qua hệ thống bu lông và đai ốc. Thiết bị này cho phép đóng hoặc mở dòng chảy một cách nhanh chóng bằng cơ chế xoay quả bi rỗng một góc đúng 90°.

So với các dòng van nối ren truyền thống, van bi mặt bích sở hữu những đặc điểm vượt trội về mặt cơ học:

• Kết nối cực kỳ chắc chắn: Khả năng chịu rung động và áp lực tĩnh tại điểm nối tốt hơn nhiều so với mối nối ren.

• Dải kích thước rộng: Thường được sản xuất cho các đường ống từ DN15 đến DN600+, đáp ứng mọi quy mô từ dân dụng đến nhà máy điện hạt nhân.

• Dễ dàng bảo trì: Bạn có thể tháo rời van ra khỏi đường ống chỉ bằng cách nới lỏng bu lông mà không cần phải xoay hay cắt bỏ đoạn ống.

Nguyên lý hoạt động của van bi mặt bích

Về cơ bản, nguyên lý hoạt động của van bi mặt bích dựa trên sự chuyển động xoay của một quả bi có lỗ xuyên tâm. Quả bi này được đặt giữa hai vòng đệm làm kín (seat) và được điều khiển bởi trục van kết nối với tay gạt, vô lăng hoặc bộ truyền động.

• Trạng thái mở: Khi lỗ của quả bi nằm song song với hướng của đường ống, dòng lưu chất sẽ đi xuyên qua lỗ này một cách dễ dàng với độ cản trở cực thấp.

• Trạng thái đóng: Khi trục van xoay 90°, quả bi sẽ quay sao cho lỗ rỗng nằm vuông góc với hướng dòng chảy. Bề mặt nhẵn của quả bi sẽ ép chặt vào vòng đệm, tạo ra một rào cản kín khít hoàn toàn.

Ưu điểm lớn nhất của cơ chế này là tốc độ đóng mở cực nhanh và khả năng làm kín tuyệt vời ngay cả khi sử dụng trong thời gian dài với các môi trường khắc nghiệt như khí nén hoặc hóa chất.

Phân tích chuyên sâu: Các loại van bi mặt bích phổ biến

Để đáp ứng các sơ đồ công nghệ phức tạp, van bi mặt bích được chia thành nhiều biến thể với công năng khác nhau:

1. Van bi mặt bích 2 ngã (2-way)

Đây là loại phổ biến nhất, dùng để đóng hoặc mở dòng chảy trên một đường thẳng duy nhất. Thiết kế đơn giản, hiệu quả và đáng tin cậy.

2. Van bi mặt bích 3 ngã (3-way)

Sử dụng quả bi có lỗ chữ L hoặc chữ T. Loại van này cho phép phân nhánh dòng chảy hoặc trộn các dòng lưu chất từ hai hướng khác nhau vào một hướng chung.

3. Van bi Full Bore và Reduced Bore

• Full Bore: Đường kính lỗ bi bằng đúng đường kính trong của ống, giúp lưu lượng đạt tối đa và không gây sụt áp.

• Reduced Bore: Lỗ bi nhỏ hơn đường kính ống một cấp, giúp van gọn nhẹ hơn và giảm chi phí đầu tư cho những hệ thống không yêu cầu khắt khe về lưu lượng.

4. Van bi điều khiển điện / khí nén

Thay vì dùng tay gạt, van bi mặt bích được lắp thêm các bộ Actuator để tự động hóa quá trình đóng mở, rất quan trọng trong các nhà máy vận hành tự động hóa (SCADA).

Thông số kỹ thuật quan trọng của van bi mặt bích

Việc chọn mua van bi mặt bích đòi hỏi sự chính xác tuyệt đối trong việc đối chiếu thông số kỹ thuật. Một sai lệch nhỏ ở tiêu chuẩn mặt bích cũng sẽ khiến van trở nên vô dụng.

• Kích thước (Size): Phổ biến từ DN15 đến DN600+.

• Áp suất làm việc: Thường là PN10, PN16, PN25 hoặc các chuẩn Class của Mỹ như Class 150, Class 300.

• Vật liệu thân van:

  • Gang (Cast Iron): Dùng cho nước sạch, PCCC, chi phí thấp.

  • Thép (Carbon Steel): Chịu nhiệt độ và áp suất cao trong ngành dầu khí.

  • Inox (Stainless Steel 304/316): Chống ăn mòn tuyệt vời cho hóa chất và thực phẩm.

• Tiêu chuẩn mặt bích (Cực kỳ quan trọng): * JIS (Nhật Bản): Phổ biến nhất tại Việt Nam (JIS 10K, 20K).

  • ANSI (Mỹ): Dùng cho các công trình tiêu chuẩn Mỹ (ANSI 150, 300).

  • DIN (Đức/Châu Âu): Dùng cho các hệ thống máy móc nhập khẩu từ Châu Âu.

So sánh van bi mặt bích và van bi nối ren

Nhiều người thường phân vân giữa việc chọn kết nối bích hay ren cho các size nhỏ (DN15-DN50). Bảng so sánh dưới đây sẽ làm rõ lý do tại sao van bi mặt bích lại chiếm ưu thế:

Tại sao flanged ball valve là lựa chọn hàng đầu cho công nghiệp?

Nếu bạn đang vận hành một hệ thống áp lực cao, van bi mặt bích mang lại những giá trị thực tế không thể thay thế:

1. Chống rò rỉ vượt trội: Kết nối mặt bích cho phép ép chặt gioăng làm kín bằng nhiều bu lông xung quanh, phân bổ lực đều giúp ngăn chặn rò rỉ ngay cả khi áp suất tăng đột ngột.

2. Tuổi thọ cao: Thiết kế thân van đúc dày dạn, chịu được va đập vật lý và các tác động từ môi trường bên ngoài tốt hơn các loại van mỏng nhẹ.

3. Tính ổn định: Mặt bích giúp giữ cho van luôn đồng tâm với đường ống, giảm thiểu sự mài mòn không đều của vòng đệm quả bi bên trong.

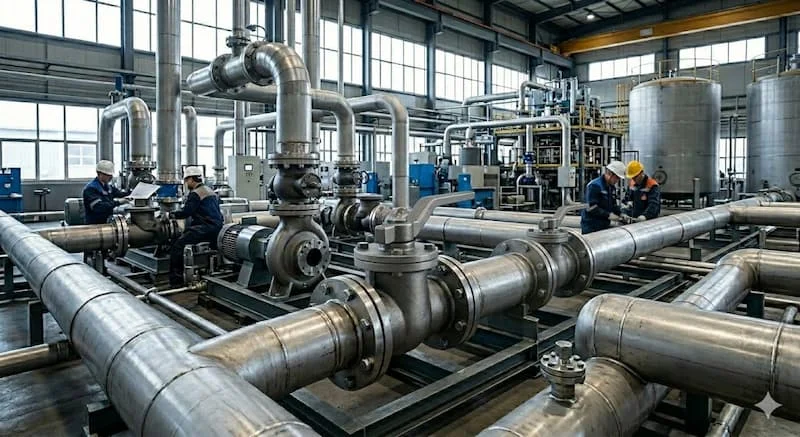

Sai lầm phổ biến khi chọn van bi mặt bích

• Sai tiêu chuẩn mặt bích: Đây là sai lầm kinh điển. Một mặt bích JIS 10K có số lỗ và đường kính lỗ bu lông hoàn toàn khác với mặt bích ANSI 150 dù cùng kích thước DN50. Hãy kiểm tra bản vẽ kỹ thuật trước khi đặt hàng.

• Chọn sai vật liệu đệm (Seat): Dùng đệm PTFE thông thường cho nhiệt độ quá cao sẽ khiến van bị chảy hoặc kẹt cứng.

• Không kiểm tra áp suất định mức: Sử dụng van PN10 cho hệ thống PN16 có thể gây nứt vỡ thân van, dẫn đến tai nạn lao động nghiêm trọng.

Checklist chọn và lắp đặt van bi mặt bích đúng kỹ thuật

Cách chọn van phù hợp:

• [ ] Xác định chính xác tiêu chuẩn mặt bích đang dùng (JIS, ANSI, hay DIN?).

• [ ] Lưu chất là gì? (Nước, axit, dầu?). Chọn Inox cho axit và Gang cho nước.

• [ ] Nhiệt độ và áp suất làm việc tối đa là bao nhiêu?

• [ ] Cần lưu lượng tối đa hay không? (Chọn Full Bore hay Reduced Bore).

Hướng dẫn lắp đặt:

1. Vệ sinh: Làm sạch bề mặt mặt bích của cả van và đường ống.

2. Đặt gioăng (Gasket): Đặt gioăng làm kín vào giữa, đảm bảo đúng tâm.

3. Siết bu lông: Siết bu lông theo hình đối xứng (hình sao) để lực ép được phân bổ đều. Không siết chặt một bên trước.

4. Kiểm tra: Thử áp lực nước sau khi lắp để đảm bảo không có vết thấm li ti.

FAQ – Giải đáp nhanh về Flanged Ball Valve

1. Flanged ball valve có dùng cho nước nóng được không?

Có, nếu bạn chọn thân van bằng Thép hoặc Inox và gioăng làm kín là loại chịu nhiệt cao (như PTFE gia cố hoặc đệm kim loại).

2. Tại sao giá van mặt bích lại đắt hơn van ren?

Bởi vì lượng vật liệu đúc thân van nhiều hơn, quy trình gia công mặt bích đòi hỏi độ chính xác cao và trọng lượng van cũng nặng hơn đáng kể.

3. Mặt bích JIS và ANSI có lắp lẫn được không?

Tuyệt đối không. Các kích thước tâm lỗ bu lông hoàn toàn khác nhau. Bạn sẽ không thể xỏ bu lông qua nếu lắp lẫn hai tiêu chuẩn này.

4. Khi nào cần dùng van bi mặt bích 3 ngã?

Khi hệ thống của bạn cần điều hướng dòng chảy (ví dụ: chuyển dòng từ bồn A sang bồn B) hoặc trộn hai dòng chất lỏng lại với nhau mà không muốn lắp quá nhiều van lẻ.

Kết luận

Van bi mặt bích không chỉ là một thiết bị đóng ngắt, nó là cam kết cho sự ổn định của cả một hệ thống công nghiệp. Việc hiểu và chọn đúng tiêu chuẩn mặt bích không chỉ giúp bạn tránh được những lãng phí không đáng có mà còn đảm bảo an toàn vận hành ở mức cao nhất. Đừng bao giờ thỏa hiệp với những mối nối không chắc chắn khi bạn có thể sử dụng giải pháp mặt bích chuyên nghiệp.

Hãy theo dõi honto.vn để nhận thêm thông tin về flanged ball valve!
