1 2 gate valve dimensions là gì?

1 2 gate valve dimensions là gì? Trong quá trình thi công hệ thống đường ống, một trong những tình huống gây ức chế nhất là khi bạn đã chuẩn bị đầy đủ vật tư, nhưng đến khâu lắp đặt lại phát hiện chiếc van vừa mua không khớp với không gian hẹp hoặc sai tiêu chuẩn ren. Việc chọn sai 1/2 gate valve dimensions không chỉ gây trì hoãn tiến độ dự án mà còn tiềm ẩn nguy cơ rò rỉ nước, giảm áp lực hệ thống và tốn kém chi phí thay thế. Hiểu rõ các thông số về 1/2 inch gate valve size (hay kích thước van cổng 1/2 inch) là yêu cầu tiên quyết để đảm bảo sự tương thích hoàn hảo, bảo vệ tuổi thọ đường ống và tối ưu hóa hiệu suất dòng chảy cho các hệ thống dân dụng và công nghiệp.

Vì Sao Kích Thước Van Cổng 1/2 Inch Lại Quan Trọng?

Một hệ thống đường ống vận hành bền bỉ phụ thuộc rất lớn vào sự chuẩn xác của các linh kiện kết nối. Một chiếc van có kích thước không đúng không chỉ dẫn đến tình trạng ren bị lỏng lẻo, gây rò rỉ chất lỏng ra môi trường, mà còn có thể gây áp lực lên đường ống, dẫn đến nứt vỡ theo thời gian.

Gate valve measurements (các phép đo van cổng) đóng vai trò then chốt trong việc lập kế hoạch thi công. Nếu bạn bỏ qua không gian cần thiết cho tay quay hoặc chiều dài lắp đặt (face-to-face), bạn có thể rơi vào tình cảnh van đã lắp vào nhưng không thể đóng mở hoàn toàn do vướng tường hoặc các thiết bị khác. Việc nắm vững DN15 gate valve dimensions giúp các kỹ sư dự toán chính xác, tránh những sai sót kỹ thuật không đáng có, đồng thời đảm bảo hệ thống luôn đạt được lưu lượng lưu chất tối ưu nhất như thiết kế ban đầu.

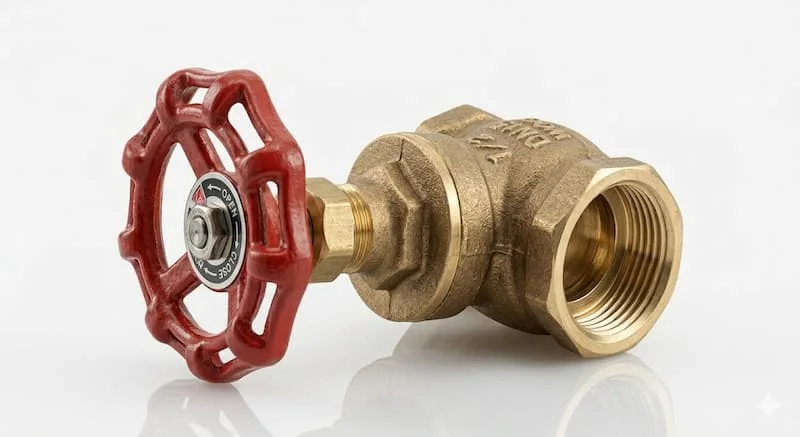

Van Cổng 1/2 Inch Là Gì?

Van cổng 1/2 inch là loại van chặn (shut-off valve) được thiết kế cho các hệ thống đường ống có kích thước danh nghĩa là 1/2 inch (tương đương DN15), thường được sử dụng phổ biến trong hệ thống cấp thoát nước dân dụng và các đường ống công nghiệp nhỏ.

Về mặt công năng, van cổng đóng vai trò là "chốt chặn" cho dòng lưu chất. Thiết kế của nó ưu tiên khả năng đóng/mở hoàn toàn để cho phép chất lỏng đi qua mà không gặp vật cản.

Nguyên Lý Hoạt Động

Cơ chế của van cổng dựa trên việc nâng hoặc hạ một đĩa van (gate) chắn ngang dòng chảy.

• Khi mở hoàn toàn: Đĩa van được nhấc hẳn ra khỏi đường đi của chất lỏng, giúp dòng chảy đi thẳng, ít bị cản trở và tổn thất áp suất thấp nhất.

• Khi đóng: Đĩa van được hạ xuống, chặn kín dòng lưu chất.

Lưu ý kỹ thuật: Vì cấu tạo đặc thù này, van cổng không được khuyến khích sử dụng cho mục đích điều tiết lưu lượng (thông qua việc mở hờ). Việc để đĩa van ở vị trí nửa đóng nửa mở sẽ gây ra hiện tượng rung lắc, mài mòn đĩa van và làm giảm tuổi thọ thiết bị nghiêm trọng.

Phân Tích Chuyên Sâu Về 1 2 Gate Valve Dimensions

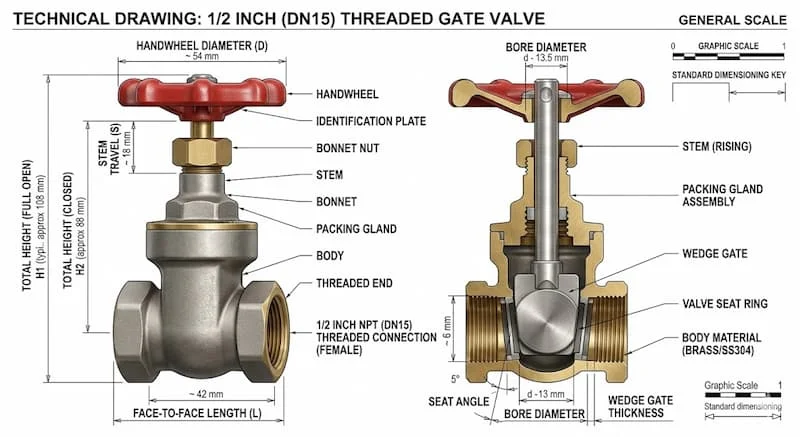

Kích Thước Tiêu Chuẩn

Để lựa chọn chính xác, cần nắm rõ các thông số kỹ thuật cơ bản của van.

Lưu ý: Các số liệu này mang tính chất tham khảo. Kích thước thực tế sẽ thay đổi tùy thuộc vào thương hiệu, tiêu chuẩn ren (NPT, BSP, JIS) và vật liệu chế tạo.

Các Loại Van Cổng 1/2 Inch Phổ Biến

• Van cổng ren (Threaded gate valve): Phổ biến nhất trong các công trình dân dụng, kích thước nhỏ gọn, dễ lắp đặt.

• Van cổng mặt bích (Flanged gate valve): Thường lớn hơn và nặng hơn, dùng cho các vị trí yêu cầu độ ổn định cao và dễ tháo dỡ để bảo trì.

• Van cổng đồng (Brass gate valve): Nhẹ, kinh tế, phù hợp hệ thống nước sạch.

• Van cổng inox (Stainless steel gate valve): Nặng hơn van đồng, độ bền cao, chống ăn mòn cực tốt trong môi trường hóa chất hoặc hơi nóng.

Tại Sao 1 2 Gate Valve Dimensions Lại Là Yếu Tố Quyết Định?

Việc sai lệch kích thước dù chỉ vài milimet cũng gây ra những hệ lụy khó lường:

1. Không gian lắp đặt: Thiếu khoảng trống cho tay quay khiến bạn không thể thực hiện thao tác đóng ngắt khi có sự cố.

2. Tương thích đường ống: Ren không đúng chuẩn dẫn đến việc quấn băng tan quá dày cũng không thể kín, gây rò rỉ nước liên tục.

3. Dễ dàng bảo trì: Chọn van có kích thước chuẩn giúp công tác thay thế định kỳ diễn ra nhanh chóng, không cần cắt bỏ các đoạn ống xung quanh.

So Sánh Van Cổng Với Các Loại Van Khác

Nếu bạn cần một hệ thống đóng mở nhanh và tiết kiệm không gian, van bi là ứng cử viên sáng giá. Tuy nhiên, nếu ưu tiên là giảm tổn thất áp suất và duy trì dòng chảy thẳng, van cổng vẫn là lựa chọn số một.

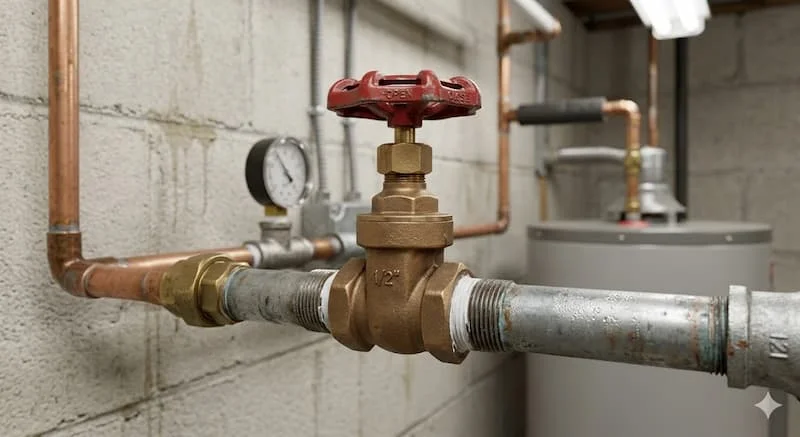

Ứng Dụng Thực Tế

Van cổng 1/2 inch là linh kiện không thể thiếu trong:

• Hệ thống nước dân dụng: Khóa tổng các nhánh cấp nước trong gia đình hoặc căn hộ chung cư.

• Hệ thống HVAC: Kiểm soát nước nóng/lạnh trong các đường ống nhánh của tòa nhà.

• Đường ống công nghiệp nhỏ: Kiểm soát lưu chất trong các phòng máy, hệ thống máy bơm quy mô nhỏ.

Sai lầm thường gặp: Nhiều chủ đầu tư thường chỉ chú ý đến giá thành mà bỏ qua việc kiểm tra áp suất làm việc. Nếu hệ thống của bạn chịu áp suất cao (ví dụ đường ống hơi nóng), việc dùng van cổng đồng loại mỏng có thể gây nứt thân van, cực kỳ nguy hiểm.

Hướng Dẫn Lựa Chọn Và Lắp Đặt

Checklist chọn van:

• Xác định cỡ ống: Đảm bảo chính xác là 1/2 inch.

• Loại kết nối: Kiểm tra ren ngoài hay ren trong, tiêu chuẩn ren NPT hay BSP.

• Áp suất định mức: Phải phù hợp hoặc cao hơn áp suất vận hành tối đa của hệ thống.

• Không gian: Đo đạc vị trí lắp, chú ý bán kính quay của tay vặn.

• Vật liệu: Chọn đồng cho nước sạch, inox cho môi trường ăn mòn.

Lưu ý khi lắp đặt:

• Lắp đặt đúng chiều dòng chảy (nếu van có mũi tên chỉ dẫn).

• Không siết ren quá mạnh tay để tránh nứt ren van.

• Sử dụng băng keo non (băng tan) chất lượng để đảm bảo kín nước.

• Vệ sinh sạch sẽ đầu ren ống trước khi kết nối.

Câu Hỏi Thường Gặp (FAQ)

1. 1 2 Gate Valve Dimensions là bao nhiêu?

Đó là kích thước danh nghĩa tương đương với DN15 (đường kính trong ống khoảng 15mm).

2. Các loại van cổng 1/2 inch có cùng kích thước không?

Không, kích thước thay đổi tùy theo nhà sản xuất và tiêu chuẩn thiết kế (như DIN, ANSI, JIS). Luôn tham khảo catalogue của hãng.

3. Van cổng có điều tiết lưu lượng được không?

Không, van cổng được thiết kế để đóng hoàn toàn hoặc mở hoàn toàn. Điều tiết bằng van cổng sẽ làm hỏng đĩa van.

4. Làm sao để đo van cổng chính xác?

Hãy đo chiều dài từ đầu đến đầu (face-to-face), tổng chiều cao từ đáy đến đỉnh tay quay khi mở hoàn toàn và đường kính ren kết nối.

Kết Luận

Việc nắm vững 1/2 gate valve dimensions không chỉ giúp bạn tránh được những lỗi lắp đặt cơ bản mà còn đảm bảo an toàn vận hành cho toàn bộ hệ thống. Hãy luôn ưu tiên tính chính xác, chọn vật liệu phù hợp với áp suất và môi trường làm việc để tối ưu hóa chi phí dài hạn.
