SDNR globe valve là gì?

SDNR globe valve là gì? Trong các hệ thống đường ống công nghiệp, đặc biệt là hệ thống hơi nóng, nồi hơi (boiler) hay các đường ống dẫn dầu trên tàu biển, thách thức lớn nhất của kỹ sư vận hành chính là kiểm soát dòng chảy đồng thời ngăn chặn hiện tượng dòng chảy ngược. Việc lắp đặt riêng lẻ một van chặn và một van một chiều không chỉ gây tốn kém diện tích mà còn làm tăng điểm rò rỉ tiềm ẩn. Đây là lý do van cầu SDNR trở thành thiết bị không thể thay thế.

Sự kết hợp hoàn hảo giữa khả năng điều tiết lưu lượng và tính năng chống dòng chảy ngược giúp loại van SDNR này tối ưu hóa không gian, giảm thiểu chi phí bảo trì và đảm bảo an toàn tuyệt đối cho hệ thống. Hãy cùng tìm hiểu sâu hơn về giải pháp van cầu SDNR trong bài viết dưới đây.

SDNR globe valve là gì?

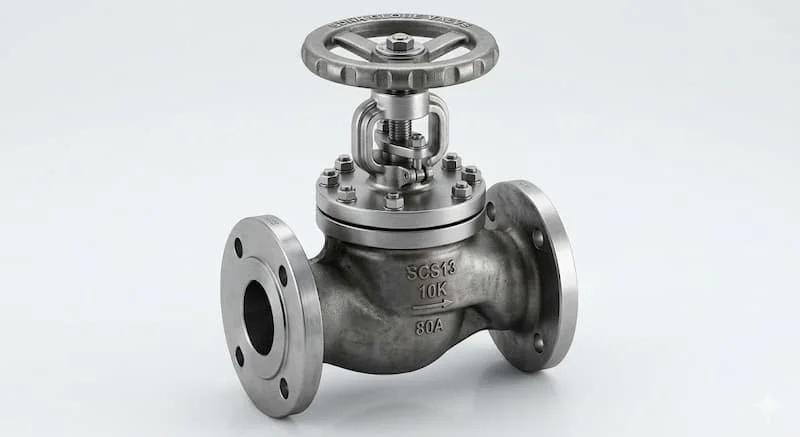

SDNR globe valve (viết tắt của Screw Down Non Return Valve) là loại van công nghiệp tích hợp hai chức năng: đóng mở (stop valve) và ngăn dòng chảy ngược (non-return valve). Khi trục van được vặn mở, nó hoạt động như một van cầu thông thường; khi đóng, nó trở thành một van một chiều, tự động ngăn chặn lưu chất chảy ngược lại nhờ cơ chế đĩa van độc lập với trục.

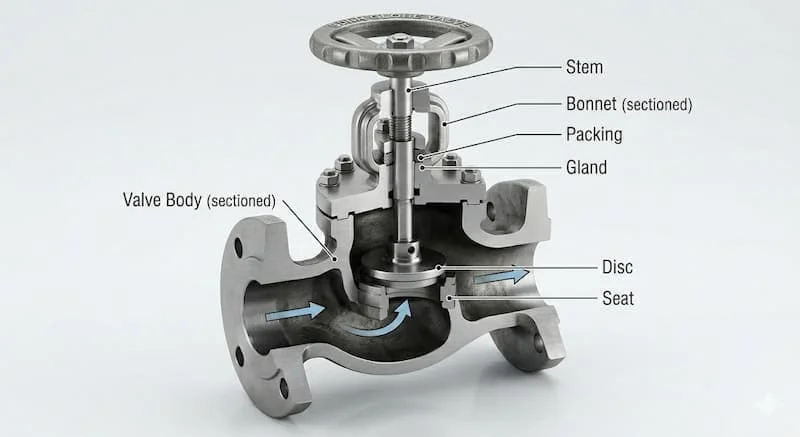

Nguyên lý hoạt động của van cầu SDNR

Nguyên lý van cầu SDNR dựa trên sự kết hợp giữa điều khiển cơ học bằng tay quay và tính năng tự động từ áp lực lưu chất. Khác với các dòng van thông thường, đĩa van trong van SDNR không gắn cố định vào trục van mà được thiết kế dạng "nổi" trong một phạm vi nhất định.

Quy trình vận hành:

• Trạng thái đóng hoàn toàn: Khi xoay tay quay theo chiều kim đồng hồ, trục van ép đĩa van chặt vào đế (seat), đảm bảo độ kín tuyệt đối.

• Trạng thái mở (chức năng Stop): Khi xoay tay quay ngược chiều kim đồng hồ, trục van được nâng lên. Lúc này, áp lực của lưu chất sẽ đẩy đĩa van lên, cho phép dòng chảy đi qua.

• Trạng thái tự động (chức năng Non-return): Khi dòng chảy dừng lại hoặc có dấu hiệu đảo chiều, áp suất ở phía sau hoặc trọng lực sẽ khiến đĩa van tự động rơi xuống và đóng kín đế van, ngay cả khi trục van vẫn đang ở vị trí mở.

Cơ chế này đặc biệt ổn định trong hệ thống hơi nóng, nơi áp suất cao có thể gây ra hiện tượng búa nước nếu dòng chảy không được kiểm soát chặt chẽ.

Phân tích chuyên sâu về van cầu SDNR

Phân loại van cầu SDNR phổ biến hiện nay

Để đáp ứng nhu cầu đa dạng trong công nghiệp, van cầu SDNR được chia thành nhiều nhóm:

• Theo vật liệu: Gang (phổ biến cho nước, hơi nóng thấp áp), Đồng (thường dùng trong tàu biển), Thép carbon hoặc Inox 304/316 (chịu được hóa chất và áp suất, nhiệt độ rất cao).

• Theo kết nối: Nối ren (cho đường ống nhỏ), mặt bích (phổ biến nhất cho hệ thống áp lực lớn) và kiểu hàn (đảm bảo kín khít tuyệt đối cho các hệ thống đường ống chịu áp lực cực cao).

• Theo tiêu chuẩn: Sản xuất theo các chuẩn JIS, ANSI, DIN hoặc BS, giúp kỹ sư dễ dàng lựa chọn thiết bị tương thích với đường ống hiện hữu của nhà máy.

Thông số kỹ thuật quan trọng cần biết

Việc nắm vững thông số van cầu SDNR giúp tránh các sự cố như nứt vỡ hoặc rò rỉ do sai lệch áp suất.

Lưu ý: DN (Diameter Nominal) là đường kính danh nghĩa; PN (Pressure Nominal) là áp suất danh nghĩa; Class là tiêu chuẩn áp suất theo ANSI.

So sánh van cầu SDNR với Gate Valve và Check Valve

Việc sử dụng một chiếc van cầu SDNR giúp bạn thay thế cho cả một cụm van chặn + van một chiều, giúp giảm thiểu không gian lắp đặt và bảo trì.

Tại sao van cầu SDNR phù hợp cho hệ thống hơi nóng?

Trong các hệ thống lò hơi (boiler), sự thay đổi đột ngột về áp suất dễ gây ra hiện tượng búa nước. Van SDNR với đĩa van có khả năng giảm chấn và đóng nhanh khi dòng chảy đảo chiều, giúp bảo vệ an toàn cho toàn bộ hệ thống đường ống. Khả năng chịu nhiệt vượt trội của vật liệu inox hoặc thép đúc cũng đảm bảo van hoạt động bền bỉ trong môi trường hơi nóng khắc nghiệt.

Ứng dụng thực tế và sai lầm thường gặp

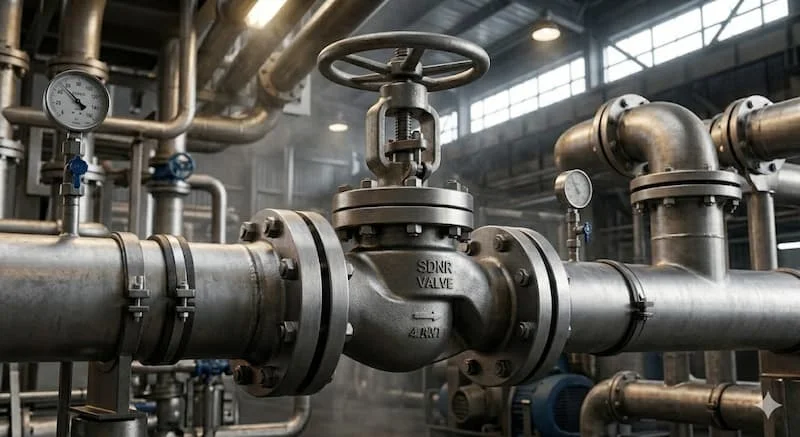

Ứng dụng trong công nghiệp

• Hệ thống hơi nóng: Bảo vệ boiler khỏi dòng hơi ngược gây hư hỏng thiết bị.

• Tàu biển: Kiểm soát hệ thống dẫn dầu và nước làm mát, nơi không gian rất hạn chế.

• HVAC: Quản lý dòng nước nóng/lạnh trong các tòa nhà cao tầng.

• Nhà máy thực phẩm: Sử dụng inox 316 để đảm bảo tiêu chuẩn vệ sinh an toàn.

Những sai lầm thường gặp khi chọn van

1. Chọn sai vật liệu: Sử dụng gang cho hệ thống hóa chất hoặc hơi nóng quá nhiệt gây ăn mòn nhanh chóng.

2. Lắp ngược chiều: Van SDNR có mũi tên chỉ hướng dòng chảy trên thân. Lắp ngược sẽ khiến van mất hoàn toàn khả năng chống dòng ngược.

3. Bỏ qua bảo trì: Không vệ sinh bề mặt làm kín (seat) định kỳ khiến van bị rò rỉ dù đã đóng chặt.

Hướng dẫn chọn và bảo trì

Checklist chọn mua van chuẩn xác:

• [ ] Xác định môi trường lưu chất (hơi, nước, dầu, hóa chất).

• [ ] Chọn vật liệu thân van (Inox, thép hay gang).

• [ ] Kiểm tra áp suất và nhiệt độ tối đa của hệ thống.

• [ ] Xác định kích thước đường ống (DN) và kiểu kết nối.

• [ ] Chọn tiêu chuẩn mặt bích (JIS, ANSI, DIN) để khớp với hệ thống hiện có.

Lưu ý khi lắp đặt và bảo trì:

Khi lắp đặt van SDNR, bắt buộc phải tuân thủ hướng mũi tên trên thân van. Trong quá trình vận hành, không nên dùng lực quá mạnh khi đóng van để tránh làm biến dạng ghế van. Định kỳ 6-12 tháng, hãy kiểm tra độ kín của đĩa van và vệ sinh cặn bẩn để kéo dài tuổi thọ thiết bị.

Câu hỏi thường gặp (FAQ)

SDNR globe valve khác gì check valve?

Check valve chỉ có chức năng duy nhất là chống dòng chảy ngược, trong khi SDNR tích hợp thêm khả năng đóng/mở chủ động bằng tay.

Van SDNR có dùng cho hơi nóng được không?

Hoàn toàn được. Đây là ứng dụng phổ biến nhất nhờ khả năng chịu áp suất và nhiệt độ cao.

Nên chọn SDNR valve bằng inox hay gang?

Inox (304/316) bền và chịu nhiệt tốt hơn, phù hợp cho hơi nóng và hóa chất. Gang chỉ nên dùng cho nước sạch hoặc hơi nóng áp suất thấp để tối ưu chi phí.

Van cầu SDNR có điều tiết lưu lượng được không?

Có, nhờ cấu tạo của van cầu, nó cho phép điều tiết lưu lượng dòng chảy một cách chính xác.

Bao lâu nên bảo trì van SDNR một lần?

Tùy vào tần suất sử dụng, nhưng khuyến nghị kiểm tra định kỳ 6 tháng một lần để đảm bảo đĩa van không bị kẹt.

Kết luận

van cầu SDNR là giải pháp "2 trong 1" hoàn hảo, giúp tối ưu hóa không gian, chi phí và tăng độ an toàn cho hệ thống công nghiệp của bạn. Việc chọn đúng loại van và tuân thủ quy trình lắp đặt sẽ giúp hệ thống vận hành trơn tru, giảm thiểu thời gian dừng máy do sự cố.
