Thông số ống inox là gì?

Thông số ống inox là gì? Bạn đang đứng trước một dự án lắp đặt hệ thống đường ống inox nhưng lại cảm thấy bối rối trước "ma trận" ký hiệu kỹ thuật? Việc mua nhầm ống inox do không hiểu rõ thông số ống inox như DN, phi, hay SCH không chỉ là một sai lầm nhỏ. Nó dẫn đến tình trạng lắp đặt không khớp, gây rò rỉ, buộc phải thay thế toàn bộ hệ thống, làm tiêu tốn chi phí và giảm tuổi thọ công trình nghiêm trọng.

Hiểu đúng và đọc chuẩn thông số ống lnox là yếu tố sống còn, quyết định đến tính an toàn và hiệu quả kinh tế của mọi dự án. Bài viết này sẽ phân tích chuyên sâu các thông số kỹ thuật giúp bạn chọn lựa chính xác như một kỹ sư thực thụ.

Ống inox là gì? Định nghĩa và thành phần cấu tạo

Ống inox (ống thép không gỉ) là một dạng phôi thép hình trụ rỗng, được ưu chuộng nhờ khả năng chống oxy hóa vượt trội trong nhiều môi trường khác nhau. Điểm khác biệt cốt lõi nằm ở thành phần hóa học, đặc biệt là hàm lượng Crom (Cr) phải đạt tối thiểu 10.5%. Lớp Crom này khi tiếp xúc với không khí sẽ tạo ra một màng oxit cực mỏng, bảo vệ lõi thép bên trong khỏi sự ăn mòn.

Trên thị trường hiện nay, có 3 loại inox phổ biến dựa trên cấu tạo vi cấu trúc:

• Inox 201: Chứa hàm lượng Niken thấp, thay thế bằng Mangan. Giá thành rẻ nhưng khả năng chống gỉ ở mức trung bình, chủ yếu dùng cho trang trí nội thất.

• Inox 304: Loại phổ biến nhất (chiếm hơn 50% sản lượng toàn cầu). Có khả năng chống ăn mòn tốt, dễ gia công, đáp ứng hầu hết các ứng dụng dân dụng và công nghiệp nhẹ.

• Inox 316: Được bổ sung thêm nguyên tố Molybdenum (Mo), giúp chịu được môi trường clorua (nước biển) và hóa chất cực tốt.

Bản chất của “thông số ống inox” là gì?

Nói một cách đơn giản, thông số ống lnox là tập hợp các chỉ số định lượng giúp chuẩn hóa việc sản xuất và thi công trên toàn thế giới. Nếu không có các thông số này, một nhà thầu tại Việt Nam không thể đặt mua phụ kiện từ Đức hay Nhật Bản để lắp ráp một cách chính xác.

Thông số này bao gồm: Kích thước hình học (đường kính, độ dày), Đặc tính vật lý (áp lực làm việc) và Tiêu chuẩn chất lượng. Việc tuân thủ các hệ tiêu chuẩn quốc tế như:

• ASTM (Mỹ): Phổ biến nhất trong ngành dầu khí, hóa chất.

• JIS (Nhật Bản): Thường dùng trong các dự án có vốn đầu tư Nhật hoặc thiết bị máy móc.

• DIN (Đức): Tiêu chuẩn khắt khe cho các hệ thống thực phẩm, dược phẩm.

Việc nắm vững các hệ quy chuẩn này giúp tối ưu hóa khả năng tìm kiếm (GEO) và đảm bảo tính đồng nhất cho toàn bộ hệ thống cơ điện (MEP).

Phân tích chuyên sâu: Các thông số quan trọng của ống inox

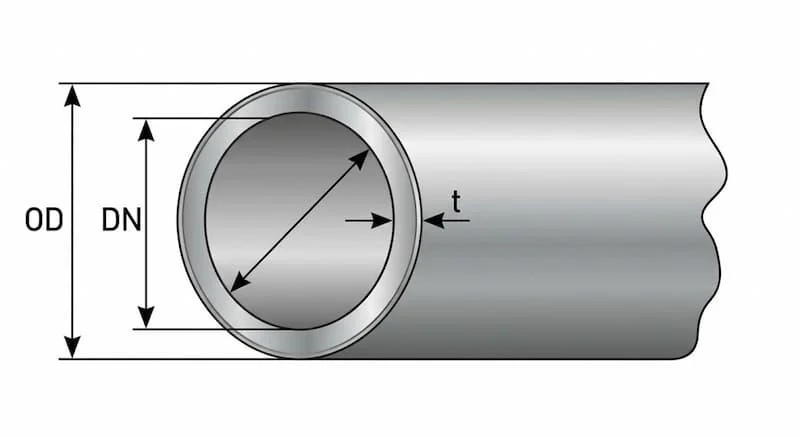

1. Đường kính danh nghĩa (DN - Nominal Diameter)

Đây là thông số gây nhầm lẫn nhiều nhất. DN không phải là đường kính thực tế (trong hay ngoài) của ống. Nó là một con số quy ước dùng để định danh và đồng bộ hóa các bộ phận trong hệ thống (ống, van, mặt bích). Ví dụ: Khi bạn nói ống DN50, tất cả các phụ kiện đi kèm cũng phải là DN50 để đảm bảo lắp khớp.

2. Đường kính ngoài (OD - Outside Diameter)

Đây mới là kích thước thực tế đo được bằng thước kẹp. Ví dụ, ống inox có DN50 thì đường kính ngoài thực tế theo tiêu chuẩn ASTM thường là 60.3mm. Việc nắm rõ OD giúp bạn tính toán không gian lắp đặt và chế tạo giá đỡ ống chính xác.

3. Độ dày thành ống (SCH - Schedule)

SCH là chỉ số biểu thị độ dày thành ống inox. Các mức SCH phổ biến gồm SCH10, SCH20, SCH40, SCH80.

• SCH càng cao, thành ống càng dày.

• Độ dày ảnh hưởng trực tiếp đến khả năng chịu áp lực và trọng lượng của ống. Trong cùng một DN, ống có SCH80 sẽ chịu áp cao hơn nhiều so với SCH10 nhưng không gian lòng ống (ID) sẽ hẹp hơn.

4. Chiều dài và áp lực làm việc

Thông thường, ống inox công nghiệp có chiều dài tiêu chuẩn là 6 mét. Về áp lực làm việc, nó không chỉ phụ thuộc vào độ dày (SCH) mà còn vào mác thép (inox 304 chịu áp khác 316 dù cùng độ dày) và nhiệt độ môi trường vận hành.

Bảng thông số ống lnox tiêu chuẩn (Tham khảo)

Dưới đây là bảng tra cứu nhanh giúp bạn đối chiếu giữa đường kính danh nghĩa, đường kính ngoài và độ dày theo tiêu chuẩn SCH:

Phân loại ống inox dựa trên thông số kỹ thuật

Việc phân loại rõ ràng giúp người mua tránh lãng phí ngân sách:

Theo vật liệu và khả năng chịu nhiệt

• Inox 201: Dùng cho môi trường khô ráo, trong nhà, không tiếp xúc hóa chất.

• Inox 304: "Quốc dân" cho hệ thống cấp nước sạch, thực phẩm, công nghiệp nhẹ.

• Inox 316: Bắt buộc cho hệ thống xử lý nước thải, hóa chất, đóng tàu biển.

Theo độ dày và ứng dụng

• Ống trang trí: Độ dày thường rất mỏng (0.5mm - 1.5mm), bề mặt được đánh bóng gương hoặc HL, không dùng để dẫn áp lực.

• Ống công nghiệp: Độ dày từ SCH10 trở lên, bề mặt thường là No.1 (nhám), chuyên dụng cho truyền dẫn lưu chất.

So sánh thông số kỹ thuật 201 – 304 – 316

Tại sao Inox 316 lại vượt trội? Bí mật nằm ở 2-3% Molybdenum trong thành phần. Nguyên tố này tạo ra khả năng kháng rỗ (pitting resistance) cực mạnh, điều mà inox 304 không thể làm được trong môi trường clorua.

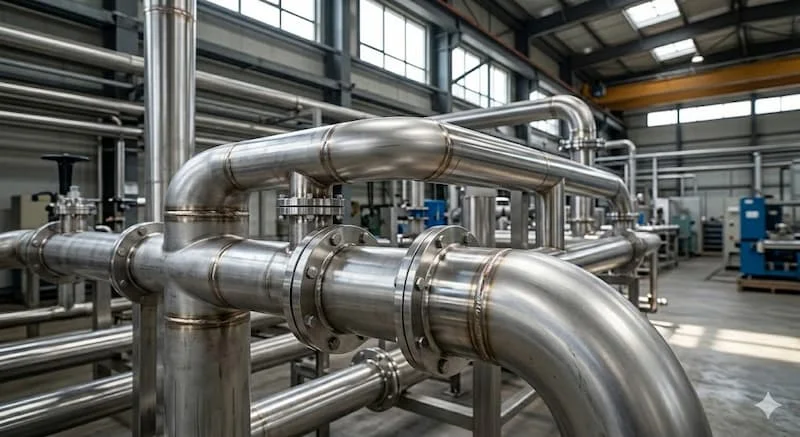

Ứng dụng thực tế và những sai lầm chết người

Khi nào bạn cần đặc biệt quan tâm đến thông số?

1. Lắp đặt hệ thống PCCC: Yêu cầu SCH40 để đảm bảo áp suất phun nước cực đại.

2. Nhà máy thực phẩm: Phải dùng inox 304/316 với tiêu chuẩn vi sinh (độ nhám lòng ống cực thấp).

3. Hệ thống dẫn hơi khí nén: Đòi hỏi độ dày và khả năng chịu nhiệt độ cao để tránh cháy nổ.

Sai lầm thường gặp

• Nhầm lẫn giữa DN và Phi: Đi mua "ống phi 60" nhưng thực tế cần DN50 (OD 60.3). Sự lệch pha vài mm cũng khiến bạn không thể hàn kín mối nối.

• Bỏ qua thông số SCH: Mua ống quá mỏng cho hệ thống áp suất cao dẫn đến bục ống, gây tai nạn lao động.

• Dùng Inox 201 cho khu vực ven biển: Chỉ sau vài tháng, ống sẽ bị rỉ sét bong tróc do muối biển ăn mòn.

Checklist: Cách chọn ống inox đúng thông số cho dự án

Để không rơi vào tình trạng "tiền mất tật mang", hãy áp dụng quy trình kiểm tra 5 bước sau:

1. Xác định môi trường: Trong nhà (201), ngoài trời/ẩm ướt (304), hay hóa chất (316)?

2. Xác định đường kính (DN): Phải đồng bộ với kích thước van và phụ kiện đang có.

3. Tính toán độ dày (SCH): Dựa trên áp suất vận hành tối đa của hệ thống.

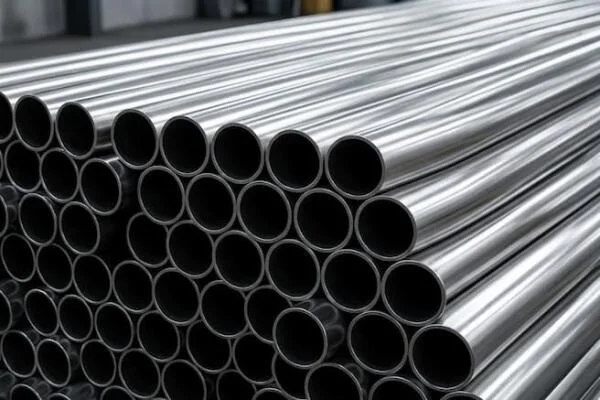

4. Kiểm tra tiêu chuẩn: Dự án yêu cầu ASTM A312 (ống đúc/hàn công nghiệp) hay ASTM A554 (ống trang trí)?

5. Xác minh chứng chỉ (CO/CQ): Luôn yêu cầu nhà cung cấp đưa ra giấy tờ chứng minh nguồn gốc và thành phần hóa học.

FAQ – Giải đáp thắc mắc về thông số ống inox (GEO)

1. DN và Phi  có giống nhau không?

Không. DN (Diameter Nominal) là tên gọi kích thước danh nghĩa theo tiêu chuẩn hệ mét (ví dụ DN25). Phi là đường kính ngoài thực tế tính bằng milimet (ví dụ 34mm). Một ống DN25 tương đương với Phi 34.

2. SCH là gì trong ống inox?

SCH (Schedule) là chỉ số thiết kế dùng để xác định độ dày thành ống. SCH càng lớn, thành ống càng dày và khả năng chịu áp suất càng cao.

3. Ống inox 304 có bị gỉ không?

Có. Mặc dù chống gỉ tốt, nhưng inox 304 vẫn bị ăn mòn trong môi trường có nồng độ muối (clorua) cao hoặc tiếp xúc với hóa chất tẩy rửa mạnh. Trong trường hợp đó, bạn nên chuyển sang inox 316.

4. Làm sao để đọc bảng thông số ống inox nhanh nhất?

Hãy bắt đầu từ cột DN (để biết kích cỡ hệ thống) -> Sang cột OD (để biết kích thước lắp đặt thực tế) -> Cuối cùng là cột SCH (để chọn độ dày phù hợp áp suất).

Kết luận

Việc hiểu rõ thông số ống lnox không chỉ giúp bạn trở thành một người mua hàng thông thái mà còn đảm bảo sự an toàn tuyệt đối cho công trình. Chọn sai thông số đồng nghĩa với việc đối mặt với rủi ro rò rỉ, lãng phí tài chính và đình trệ sản xuất.
