Ống SCH10 là gì?

Ống SCH10 là gì? Trong thiết kế và thi công cơ điện, việc lựa chọn đúng loại đường ống là yếu tố then chốt quyết định đến sự an toàn và tính kinh tế của toàn bộ dự án. Đối với các hệ thống phổ biến như cấp thoát nước, phòng cháy chữa cháy (PCCC), hay các hệ thống dẫn dòng trong công nghiệp dầu khí và hóa chất, đường ống luôn phải đối mặt với những thử thách khắc nghiệt. Đó là mức áp lực cao, sự biến thiên nhiệt độ liên tục và tác động từ môi trường ăn mòn hóa học.

Nếu người chịu trách nhiệm thiết kế hoặc chủ đầu tư chọn sai độ dày ống, hậu quả để lại vô cùng nghiêm trọng. Một đường ống quá mỏng so với áp lực vận hành thực tế sẽ dẫn đến hiện tượng nứt ống, rò rỉ chất lỏng hoặc khí, gây thất thoát tài sản và đặc biệt là mất an toàn hệ thống, đe dọa đến tính mạng con người. Ngược lại, nếu chọn ống quá dày không cần thiết, chi phí vật tư và nhân công lắp đặt sẽ bị đội lên rất cao.

Trong bối cảnh đó, tiêu chuẩn ống nước SCH10 xuất hiện như một "điểm chạm" lý tưởng. Đây là một trong những tiêu chuẩn độ dày phổ biến nhất, giúp các kỹ sư cân bằng hoàn hảo giữa bài toán chi phí đầu tư và hiệu suất vận hành thực tế cho các hệ thống có áp suất thấp đến trung bình.

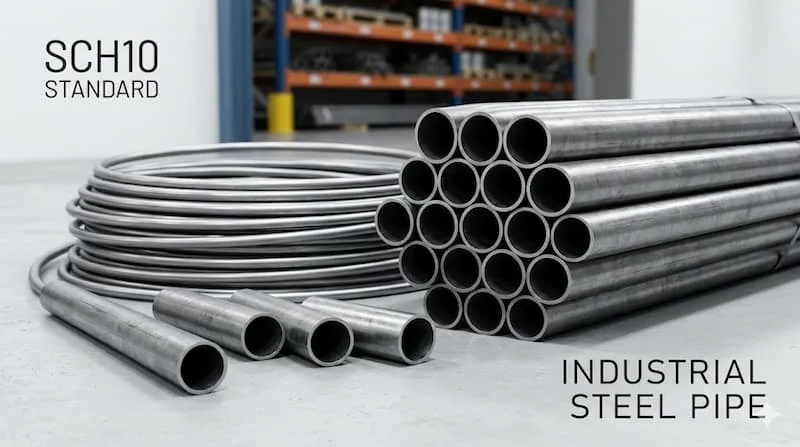

Ống SCH10 là gì?

Ống SCH10 là loại ống thép (thép carbon) hoặc inox được sản xuất theo thông số độ dày thành ống định danh là "Schedule 10". Trong bảng quy chuẩn kỹ thuật, SCH10 quy định độ dày thành ống ở mức mỏng hơn đáng kể so với các tiêu chuẩn như SCH20 hay SCH40, do đó nó thường được ưu tiên cho các hệ thống yêu cầu áp lực làm việc ở mức thấp đến trung bình.

Để hiểu rõ hơn về bản chất kỹ thuật, chúng ta cần phân tích hai thành phần cấu thành tên gọi này:

• "SCH" (Schedule): Là chỉ số dùng để thiết lập độ dày thành ống dựa trên tiêu chuẩn quốc tế (thường là ASME/ANSI B36.10M cho ống thép và B36.19M cho ống inox).

• "10": Là con số đại diện cho một mức độ dày cụ thể trong bảng tiêu chuẩn. Trái với lầm tưởng của nhiều người, con số này không có đơn vị đo trực tiếp như mm hay inch mà là một giá trị định danh.

Về cơ bản, ống nước SCH10 đại diện cho dòng ống thành mỏng. Đặc tính này giúp ống có trọng lượng nhẹ, từ đó giúp quá trình vận chuyển và thi công trở nên dễ dàng và nhanh chóng hơn.

Nguyên lý và tiêu chuẩn SCH trong ống thép

Tiêu chuẩn Schedule (SCH) không chỉ đơn thuần là một con số mô tả độ dày. Nó là một hệ thống quy chiếu phức tạp liên quan mật thiết đến nhiều chỉ số kỹ thuật khác nhau của đường ống:

• Khả năng chịu áp lực: Độ dày thành ống tỉ lệ thuận với khả năng chịu áp suất nội tại. SCH càng cao thì ống càng có khả năng chịu được áp lực lớn mà không bị biến dạng.

• Trọng lượng ống: Thành ống dày hơn đồng nghĩa với việc tiêu tốn nhiều vật liệu hơn, khiến trọng lượng trên mỗi mét ống tăng lên.

• Độ bền cơ học: Các tiêu chuẩn SCH cao giúp ống chống lại các tác động ngoại lực hoặc sự rung chấn tốt hơn.

Nguyên lý vận hành của bảng SCH: Khi kích thước đường kính danh nghĩa (DN) thay đổi, độ dày thực tế của tiêu chuẩn SCH10 cũng thay đổi theo để đảm bảo tính đồng nhất về khả năng chịu tải. Việc sử dụng SCH10 giúp nhà thầu tối ưu hóa chi phí mua vật tư ban đầu và giảm thiểu áp lực lên hệ thống giá đỡ, nhờ vào đặc tính lắp đặt nhẹ nhàng nhưng vẫn đảm bảo độ bền tối thiểu cần thiết.

Phân loại ống SCH phổ biến trên thị trường

Tùy vào nhu cầu sử dụng, hệ thống tiêu chuẩn SCH được chia thành nhiều nhánh khác nhau:

Theo độ dày (Schedule)

Đây là cách phân loại cơ bản nhất dựa trên độ dày thành ống tăng dần:

• SCH5/SCH10: Ống thành mỏng, dùng cho áp lực thấp.

• SCH20/SCH40: Độ dày trung bình, là tiêu chuẩn "quốc dân" cho hầu hết các công trình xây dựng.

• SCH80/SCH160: Ống cực dày, dùng trong môi trường áp lực cực cao hoặc chịu ăn mòn cực mạnh.

Theo vật liệu chế tạo

• Thép Carbon: Phổ biến trong PCCC và dẫn nước nhờ giá thành rẻ.

• Inox 304/316: Thường đi kèm với tiêu chuẩn SCH10S (ký hiệu S dành cho inox) để dùng trong môi trường hóa chất, chế biến thực phẩm hoặc nơi có tính ăn mòn cao.

Theo ứng dụng thực tế

• Dân dụng: Hệ thống thoát nước, kỹ thuật tòa nhà.

• Công nghiệp nhẹ: Hệ thống làm mát, khí nén.

• Công nghiệp nặng: Hệ thống dẫn dầu, hóa chất áp suất lớn (thường dùng SCH cao hơn).

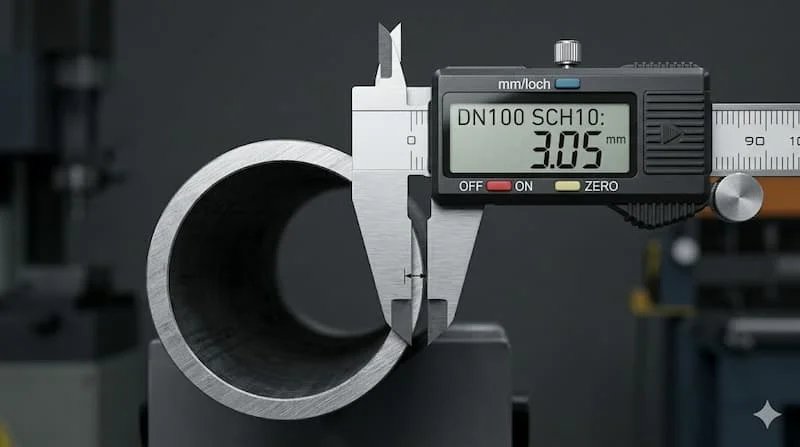

Thông số kỹ thuật của ống SCH10

Để lựa chọn đúng ống nước SCH10, bạn cần nắm vững các thông số kỹ thuật cốt lõi sau đây:

1. Độ dày thành ống (Wall Thickness): Đây là giá trị quan trọng nhất, thường được đo bằng mm hoặc inch theo bảng tiêu chuẩn ASME.

2. Đường kính danh nghĩa (DN/NPS): Kích thước bên trong ống thường dùng để kết nối với các phụ kiện.

3. Áp suất làm việc (Working Pressure): Mức áp suất tối đa mà ống có thể chịu đựng một cách an toàn trong thời gian dài.

4. Trọng lượng ống: Tính theo kg/m, giúp tính toán tải trọng của hệ thống giá đỡ (support).

5. Tiêu chuẩn sản xuất: Các chứng chỉ phổ biến như ASTM A53, A106 (thép carbon) hoặc ASTM A312 (inox).

Insight chuyên gia: Một sai lầm chết người mà nhiều đơn vị mua hàng mắc phải là chỉ nhìn vào đường kính danh nghĩa (DN) mà bỏ qua áp suất làm việc và môi trường sử dụng. Việc sử dụng ống nước SCH10 inox cho môi trường axit đặc có thể gây rò rỉ nếu độ dày thành ống không đủ bù trừ cho tốc độ ăn mòn.

So sánh SCH10 với SCH20 và SCH40

Bảng so sánh dưới đây sẽ giúp bạn có cái nhìn tổng quan về sự khác biệt giữa các cấp độ dày:

Giải thích chi tiết:

• SCH10: Được thiết kế để tối ưu chi phí cho các hệ thống mà áp lực không phải là yếu tố tiên quyết.

• SCH40: Có thành ống dày hơn, thường được dùng cho các hệ thống đường ống dẫn hơi (steam), hệ thống thủy lực hoặc các khu vực yêu cầu an toàn cháy nổ nghiêm ngặt nhất.

Vì sao SCH10 vẫn được sử dụng rộng rãi dù thành ống mỏng?

Mặc dù có độ dày khiêm tốn nhất trong các dòng phổ thông, ống nước SCH10 vẫn chiếm thị phần lớn nhờ vào những lợi thế không thể thay thế:

• Tiết kiệm chi phí vật tư: Do tốn ít thép/inox hơn trong quá trình sản xuất, giá thành của ống nước SCH10 luôn cạnh tranh nhất.

• Vận chuyển và lắp đặt linh hoạt: Trọng lượng nhẹ giúp giảm chi phí logictics và nhân công thi công trên cao hoặc trong không gian hẹp.

• Phù hợp tuyệt đối cho hệ thống áp lực thấp: Trong các hệ thống dẫn nước thải hoặc thông gió, việc dùng ống SCH40 là một sự lãng phí tài chính vô ích.

• Giảm tải trọng cho công trình: Đối với các tòa nhà cao tầng, việc giảm trọng lượng của hệ thống cơ điện (MEP) có ý nghĩa lớn trong việc giảm áp lực lên cấu trúc chịu lực của tòa nhà.

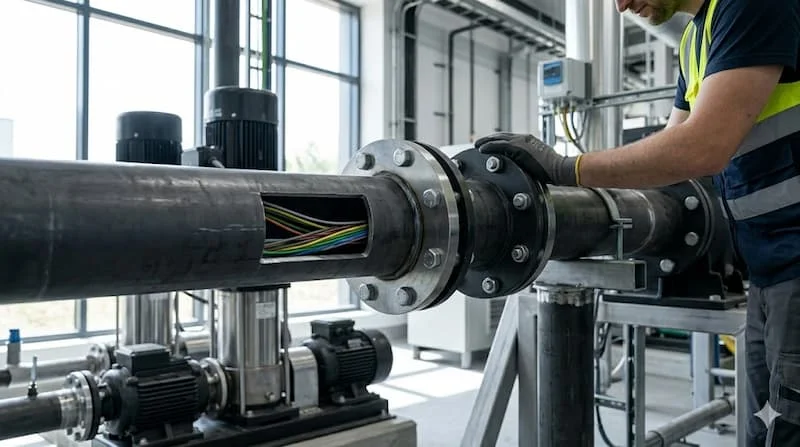

Ống SCH10 dùng trong những hệ thống nào?

Ứng dụng của ống nước SCH10 phủ rộng từ công nghiệp đến dân dụng:

1. Trong công nghiệp

Ống thường xuất hiện trong các đường ống dẫn nước làm mát cho máy móc, hệ thống khí nén áp lực thấp hoặc các đường dẫn trong quy trình sản xuất thực phẩm, dược phẩm (nếu dùng inox SCH10S).

2. Trong hệ thống PCCC

Dù các tuyến ống chính thường dùng SCH40, nhưng SCH10 vẫn được cho phép sử dụng ở một số tuyến phụ trợ hoặc các hệ thống chữa cháy bằng nước ở những khu vực không yêu cầu áp lực đầu phun quá lớn.

3. Trong dân dụng

Đây là lựa chọn hàng đầu cho hệ thống cấp thoát nước tòa nhà, hệ thống kỹ thuật trung tâm hoặc các đường dẫn điều hòa không khí.

Sai lầm thường gặp khi chọn ống SCH10

Việc thiếu kinh nghiệm trong khâu bóc tách vật tư có thể dẫn đến những sai sót đáng tiếc:

1. Dùng SCH10 cho hệ áp lực cao: Đây là lỗi nguy hiểm nhất, có thể gây nổ ống ngay khi test áp suất hệ thống.

2. Không tính toán trừ hao ăn mòn: Ở các môi trường hóa chất, thành ống nước SCH10 có thể bị mỏng đi nhanh chóng sau một thời gian vận hành.

3. Nhầm lẫn giữa các tiêu chuẩn: Nhầm SCH10 với SCH40 do đường kính ngoài (OD) của chúng hoàn toàn giống nhau, điểm khác biệt duy nhất nằm ở đường kính trong (ID).

4. Chọn sai vật liệu: Sử dụng ống thép carbon SCH10 ở nơi có độ ẩm cao mà không có lớp mạ bảo vệ, dẫn đến gỉ sét nhanh chóng.

Hướng dẫn chọn ống nước SCH10 đúng kỹ thuật

Để chọn được sản phẩm ưng ý, nhà thầu nên tuân thủ quy trình 4 bước:

• Bước 1 - Xác định áp lực hệ thống: Kiểm tra thông số áp suất vận hành tối đa (Max Working Pressure) và áp suất thiết kế.

• Bước 2 - Chọn vật liệu: Thép carbon cho nước sạch/PCCC; Inox cho hóa chất/thực phẩm.

• Bước 3 - Đối chiếu bảng Schedule: Tra cứu độ dày thực tế mm của SCH10 theo kích thước DN tương ứng.

• Bước 4 - Kiểm tra tiêu chuẩn sản xuất: Đảm bảo ống có đầy đủ chứng chỉ CO/CQ và đạt các tiêu chuẩn ASTM quốc tế.

Lưu ý quan trọng khi thi công:

• Đảm bảo kỹ thuật hàn ống thành mỏng (tránh hiện tượng cháy thủng ống).

• Sử dụng đúng các loại phụ kiện (co, tê, mặt bích) cũng có tiêu chuẩn SCH10 để đồng bộ mối nối.

FAQ: Những câu hỏi thường gặp về ống SCH10

1. SCH10 là gì?

Đó là tiêu chuẩn độ dày thành ống theo quy định của ASME/ANSI, thuộc phân khúc ống thành mỏng.

2. Ống nước SCH10 có chịu được áp lực cao không?

Không. SCH10 chỉ phù hợp cho các hệ thống có áp lực thấp đến trung bình. Đối với áp lực cao, bạn bắt buộc phải dùng SCH40 hoặc SCH80.

3. Làm sao phân biệt ống nước SCH10 và SCH40 khi nhìn từ bên ngoài?

Rất khó phân biệt nếu nhìn từ bên ngoài vì đường kính ngoài (OD) của chúng là như nhau. Bạn phải kiểm tra độ dày thành ống bằng thước kẹp hoặc xem thông tin in trên thân ống.

4. Có dùng ống SCH10 cho hệ thống PCCC chính được không?

Tùy vào thiết kế và yêu cầu của cơ quan kiểm duyệt PCCC, nhưng thông thường ống chính thường yêu cầu độ dày SCH40 để đảm bảo an toàn tuyệt đối. SCH10 thường chỉ dành cho các nhánh phụ.

5. SCH10 có bền không?

Rất bền nếu được sử dụng đúng môi trường và áp suất thiết kế. Trong điều kiện dẫn nước thông thường, tuổi thọ của ống có thể lên đến hàng chục năm.

Kết luận

Tổng kết lại, ống nước SCH10 là một lựa chọn cực kỳ kinh tế, nhẹ nhàng và dễ thi công cho các công trình hiện đại. Nó giúp chủ đầu tư tiết kiệm được một khoản ngân sách đáng kể trong khi vẫn đảm bảo đầy đủ các yêu cầu kỹ thuật đối với những hệ thống không yêu cầu áp lực quá cao.

Hãy theo dõi honto.vn để nhận thêm thông tin về ống SCH10!
