Ống ruột gà lõi thép bọc lưới là gì?

Ống ruột gà lõi thép bọc lưới là gì? Trong kỷ nguyên công nghiệp 4.0, trái tim của mọi nhà máy chính là hệ thống dây chuyền tự động hóa và mạng lưới điện điều khiển phức tạp. Tại các môi trường đặc thù như nhà máy sản xuất, dây chuyền cơ khí, hay các cụm robot công nghiệp và hệ thống M&E, dây dẫn điện không đơn thuần nằm yên trong máng cáp. Chúng phải đối mặt với những thách thức cơ học cực đại: sự rung lắc liên tục từ động cơ, ma sát cao khi máy chuyển động, các va đập cơ học ngoài ý muốn và tình trạng bị kéo giãn thường xuyên.

Nếu chúng ta chỉ sử dụng các loại ống luồn thông thường như ống nhựa PVC hay ống kẽm đơn thuần, rủi ro là rất lớn. Các tác động này dễ dàng làm rách lớp bảo vệ, gây gãy ống hoặc nghiêm trọng hơn là làm hỏng lớp cách điện của dây dẫn bên trong, dẫn đến chập cháy và đình trệ sản xuất. Đây là bài toán hóc búa về chi phí vận hành và an toàn lao động.

Để giải quyết triệt để vấn đề này, ống ruột gà lõi thép bọc lưới đã ra đời. Được thiết kế với lớp bảo vệ dạng lưới kim loại kiên cố bên ngoài, loại ống này không chỉ là một ống dẫn cáp mà còn là một lớp giáp cơ khí hạng nặng, bảo vệ dòng chảy năng lượng của doanh nghiệp trước mọi biến cố môi trường.

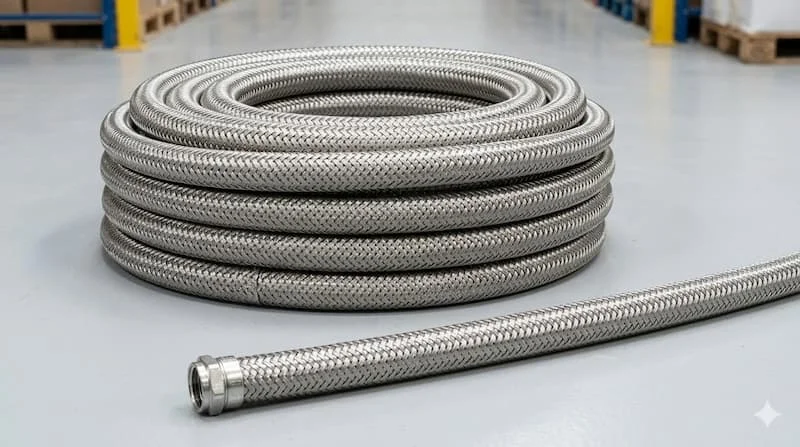

Ống ruột gà lõi thép bọc lưới là gì?

Ống ruột gà lõi thép bọc lưới là một loại ống luồn dây điện chuyên dụng, có cấu tạo đa lớp với phần lõi là thép xoắn linh hoạt và lớp vỏ ngoài được bao bọc bởi một dải lưới kim loại (thường là thép mạ kẽm hoặc inox). Sự kết hợp này mang lại khả năng chống mài mòn vượt trội, chịu được áp lực kéo và va đập mạnh, đồng thời duy trì tính linh hoạt cần thiết để luồn lách trong những không gian chật hẹp của máy móc.

Về bản chất kỹ thuật, sản phẩm này hội tụ ba ưu điểm cốt lõi:

• Lõi thép xoắn: Tạo ra độ đàn hồi tự nhiên, cho phép ống uốn cong ở bán kính nhỏ mà không bị móp méo lòng ống.

• Lớp lưới kim loại: Đóng vai trò là tấm khiên chống mài mòn và chống cắt hiệu quả.

• Cấu trúc linh hoạt: Giúp ống thích nghi với các chuyển động tịnh tiến hoặc xoay của robot mà không bị biến dạng.

Có thể coi đây là dạng “giáp cơ khí chống va đập mạnh” ưu việt nhất hiện nay dành cho hệ thống dây cáp điện công nghiệp.

Cấu tạo và nguyên lý hoạt động

Để hiểu vì sao loại ống này lại bền bỉ đến vậy, chúng ta cần phân tích sâu vào cấu trúc ba lớp chặt chẽ của nó:

1. Lõi thép xoắn đàn hồi: Đây là lớp trong cùng, được chế tạo từ các dải thép mạ kẽm liên kết theo dạng interlock hoặc square-lock. Lớp này có nhiệm vụ chịu lực kéo dọc trục và giữ hình dạng ống ổn định dưới áp lực cơ học.

2. Lớp lưới kim loại: Được đan chéo từ các sợi thép hoặc inox siêu mảnh nhưng có độ bền kéo cực cao. Lớp lưới này giúp phân tán lực va chạm, ngăn chặn các vật sắc nhọn cắt vào bên trong và giảm thiểu tối đa sự cọ xát trực tiếp lên lõi thép.

3. Lớp đệm trong (tùy chọn): Một số dòng sản phẩm cao cấp có thêm lớp nhựa PVC hoặc coating cách điện bên trong để giảm ma sát cho dây điện khi luồn cáp, đồng thời tăng khả năng kín nước.

Nguyên lý hoạt động: Khi có lực tác động hoặc sự ma sát từ môi trường, lớp lưới bên ngoài sẽ đóng vai trò là "vùng đệm", triệt tiêu lực và phân tán chúng ra toàn bộ diện tích bề mặt ống. Nhờ cấu trúc lưới đan, lực tác động không tập trung vào một điểm, từ đó bảo vệ toàn diện lõi thép và dây điện bên trong khỏi các hư hại vật lý.

Phân loại ống ruột gà lõi thép bọc lưới

Tùy vào nhu cầu thực tế và ngân sách đầu tư, khách hàng có thể lựa chọn các dòng sản phẩm khác nhau:

Theo vật liệu lưới bảo vệ

• Lưới thép mạ kẽm: Giải pháp phổ thông, chi phí hợp lý, phù hợp cho môi trường công nghiệp khô ráo.

• Lưới inox 304: Khả năng chống gỉ sét và oxy hóa tuyệt vời, dùng cho môi trường ẩm ướt hoặc hóa chất nhẹ.

• Lưới inox 316: Dòng cao cấp nhất, chuyên dụng cho môi trường biển hoặc hóa chất cực mạnh.

Theo cấu trúc kết hợp

• Bọc lưới trần: Ưu tiên tính tản nhiệt và độ linh hoạt cao nhất.

• Bọc lưới + PVC bên trong: Tăng cường khả năng cách điện và chống thấm cho dây cáp.

• Lưới chống cắt tăng cường: Sử dụng các sợi lưới dày hơn, mật độ đan cao hơn để đối phó với các máy móc có cạnh sắc.

Theo điều kiện vận hành

• Công nghiệp nhẹ: Dùng cho tủ điện, hệ thống chiếu sáng nhà xưởng.

• Công nghiệp nặng và môi trường rung: Dùng cho động cơ lớn, máy dập, máy nén khí và robot tự động.

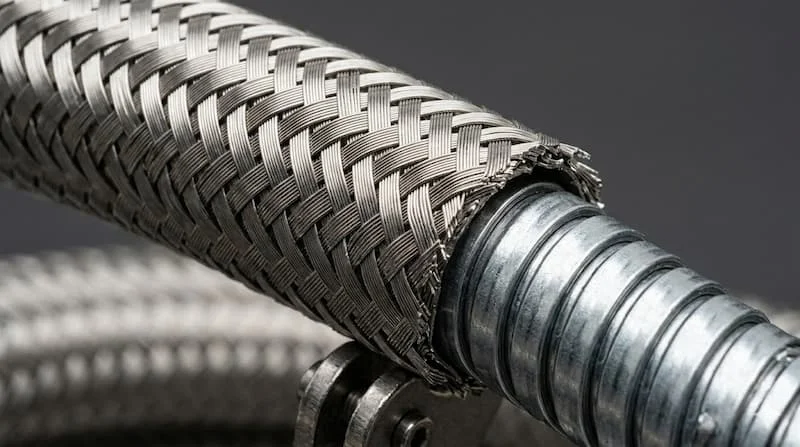

Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn ống ruột gà lõi thép bọc lưới, các kỹ sư cần đặc biệt quan tâm đến bảng thông số kỹ thuật để đảm bảo tính tương thích:

• Đường kính trong/ngoài: Phải tính toán kỹ tiết diện dây cáp (bao gồm cả độ nở nhiệt) để chọn phi ống phù hợp.

• Mật độ lưới kim loại: Chỉ số này thường bị bỏ qua, nhưng nó quyết định trực tiếp đến khả năng chống cắt và chống mài mòn của ống.

• Bán kính uốn tối thiểu: Thông số cực kỳ quan trọng đối với các hệ thống robot. Uốn quá bán kính cho phép sẽ làm giảm tuổi thọ ống và dây điện rất nhanh.

• Nhiệt độ làm việc: Đảm bảo ống hoạt động ổn định trong dải nhiệt độ của nhà máy, tránh tình trạng lưới bị giòn hoặc lõi thép bị biến dạng.

Insight chuyên gia: Nhiều nhà thầu thường chỉ quan tâm đến kích thước "Phi" (đường kính) mà quên mất mật độ lưới. Một lớp lưới thưa sẽ không đủ khả năng bảo vệ lõi thép trước các mảnh vụn kim loại sắc nhọn trong môi trường cơ khí.

So sánh với ruột gà PVC và ruột gà inox

Để thấy rõ giá trị của dòng bọc lưới, hãy cùng quan sát bảng so sánh dưới đây:

Giải thích: Lớp lưới kim loại của ống ruột gà bọc lưới có khả năng linh hoạt như ống nhựa nhưng lại sở hữu độ bền của thép. Trong khi ống inox trần có thể bị gãy gập nếu uốn sai cách, lớp lưới đan cho phép ống bọc lưới chuyển động đa hướng một cách trơn tru, đồng thời phân tán lực va đập tốt hơn hẳn lớp nhựa PVC mỏng manh.

Vì sao lớp lưới kim loại lại quan trọng đến thế?

Lớp lưới không chỉ là để trang trí, nó là yếu tố then chốt quyết định tuổi thọ hệ thống điện:

1. Giảm ma sát: Khi kéo dây trong môi trường có nhiều vật cản, lưới kim loại trượt trên bề mặt dễ dàng hơn so với vỏ nhựa.

2. Chống cắt bởi cạnh sắc: Trong nhà máy cơ khí, các mảnh vụn hoặc cạnh máy sắc nhọn là "kẻ thù" số 1. Lưới kim loại ngăn chặn việc các cạnh này tiếp xúc trực tiếp với lõi ống.

3. Triệt tiêu rung động: Cấu trúc lưới đan có khả năng hấp thụ một phần các rung động cơ khí, giúp mối nối dây điện ổn định hơn.

4. Bảo vệ robot hóa: Trong các cánh tay robot chuyển động 24/7, ống bọc lưới giúp dây cáp không bị xoắn đại và giảm thiểu tình trạng mỏi vật liệu.

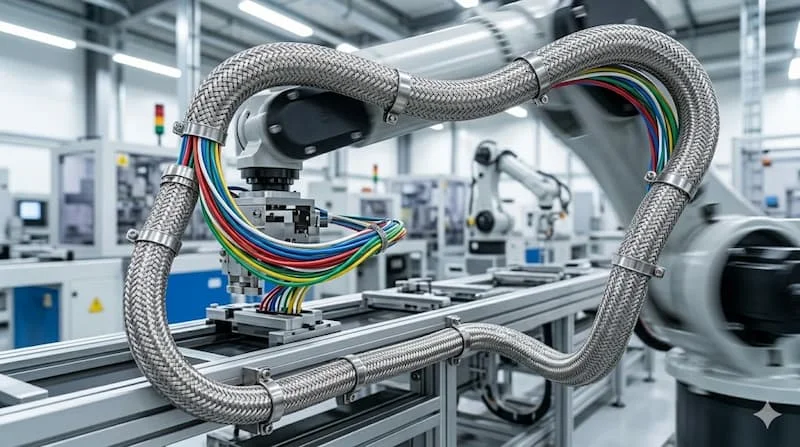

Ứng dụng thực tế: Ống ruột gà lõi thép bọc lưới dùng ở đâu?

Sản phẩm được ứng dụng rộng rãi trong các lĩnh vực yêu cầu sự bền bỉ tuyệt đối:

• Robot công nghiệp: Bảo vệ dây tín hiệu và dây nguồn trong các khớp nối động.

• Máy CNC và máy dập: Nơi có nhiều mạt sắt và rung động mạnh.

• Hệ thống băng tải: Dây điện chạy dọc băng tải thường xuyên chịu ma sát và kéo căng.

• Nhà xưởng cơ khí: Các khu vực có máy hàn, máy cắt với nhiều tác nhân gây hại cho dây dẫn.

• Môi trường có loài gặm nhấm: Lớp lưới kim loại là rào cản bất khả xâm phạm đối với chuột hay các loại động vật phá hoại.

Sai lầm thường gặp và Checklist lựa chọn đúng kỹ thuật

Những sai lầm phổ biến

• Chọn sai mật độ lưới: Sử dụng lưới quá thưa cho môi trường nhiều mạt sắt sắc nhọn.

• Không cố định ống: Để ống tự do rung lắc quá mạnh tại các điểm nối, dẫn đến mỏi kim loại tại đầu đầu nối.

• Chọn sai kích thước: Luồn quá nhiều dây vào một ống gây tích tụ nhiệt và khó khăn khi bảo trì.

Checklist chọn ống đúng chuẩn

1. Xác định mức độ rung: Rung nhẹ dùng lưới thép mạ kẽm, rung mạnh nên dùng lưới inox kết hợp lõi thép dày.

2. Đo đạc đường kính dây: Đường kính trong của ống nên lớn hơn ít nhất 25% tổng đường kính các sợi dây bên trong.

3. Kiểm tra phụ kiện: Luôn đi kèm đầu nối (gland) đồng bộ để đảm bảo khả năng giữ ống chắc chắn.

4. Uốn thử: Kiểm tra xem bán kính uốn thực tế tại công trình có phù hợp với thông số sản xuất không.

FAQ - Những câu hỏi thường gặp

1. Ống ruột gà lõi thép bọc lưới có bền bằng ống inox không?

Trong môi trường rung và yêu cầu chuyển động, ống bọc lưới thực tế bền hơn vì nó linh hoạt hơn và không bị gãy giòn (stress cracking) như inox trần. Tuy nhiên, inox trần lại ưu thế hơn về chống ăn mòn hóa học.

2. Có thể dùng ống này ngoài trời không?

Hoàn toàn có thể nếu bạn chọn loại lưới inox 304/316 hoặc loại có bọc nhựa PVC bên trong lõi lưới để chống nước mưa xâm nhập.

3. Tại sao giá ống bọc lưới lại cao hơn ruột gà lõi thép thường?

Chi phí phát sinh nằm ở vật liệu sợi kim loại cao cấp và công nghệ đan lưới phức tạp để đảm bảo mật độ lưới đồng đều, bảo vệ tối đa cho lõi thép.

Kết luận: Có nên đầu tư ống ruột gà lõi thép bọc lưới?

Việc sử dụng ống ruột gà lõi thép bọc lưới không đơn thuần là mua một loại vật tư điện, mà là mua sự an tâm cho toàn bộ hệ thống sản xuất. Nếu công trình của bạn đòi hỏi sự vận hành liên tục trong môi trường rung động mạnh, ma sát cao và có nhiều nguy cơ cắt/va đập, thì đây chính là giải pháp tối ưu nhất, vượt trội hoàn toàn so với nhựa PVC hay các dòng ống thép thông thường.

Hãy theo dõi honto.vn để nhận thêm thông tin về ống ruột gà lõi thép bọc lưới!
