Nối răng ngoài 90 là gì?

Nối răng ngoài 90 là gì? Trong quá trình thi công mạng lưới cấp nước, hệ thống khí nén hoặc các tuyến ống công nghiệp chuyên dụng, đường ống rất hiếm khi được lắp đặt hoàn toàn theo những đường thẳng đơn thuần. Kỹ sư luôn phải đối mặt với bài toán chuyển hướng dòng chảy góc vuông đồng thời kết nối tuyến ống trực tiếp với van khóa, máy bơm, bộ lọc hoặc các thiết bị sở hữu đầu ren trong chờ sẵn. Nếu đội ngũ thi công chủ quan chọn sai kích thước phụ kiện hoặc nhầm lẫn tiêu chuẩn ren kết nối, toàn bộ hệ thống sẽ ngay lập tức đối mặt với nguy cơ rò rỉ lưu chất, lệch hướng dòng chảy hoặc gặp vô vàn khó khăn khi bảo trì định kỳ. Phụ kiện nối răng ngoài phi 90 ra đời nhằm giải quyết triệt để các yêu cầu kỹ thuật này. Bài viết dưới đây sẽ phân tích toàn diện từ khái niệm, cấu tạo, vật liệu, thông số cho đến phương pháp lựa chọn chuẩn xác nhất.

Nối răng ngoài 90 là gì?

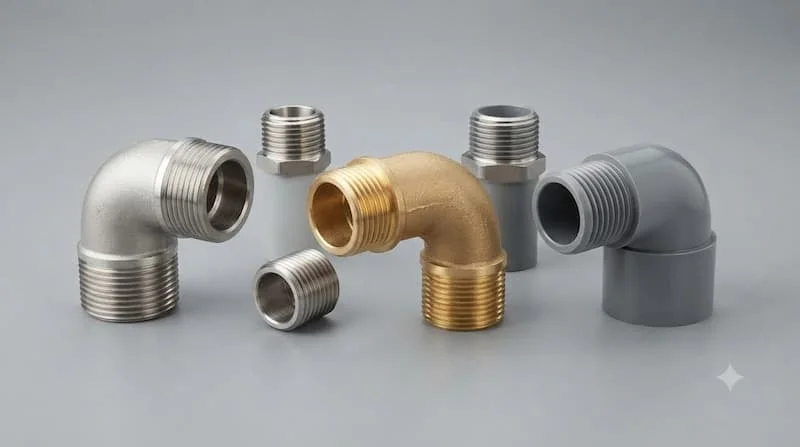

Nối răng ngoài 90 là phụ kiện đường ống dạng co hoặc cút chuyển hướng 90°, có đầu ren ngoài để kết nối với ren trong của ống, van hoặc thiết bị. Sản phẩm thường được sử dụng trong hệ thống cấp nước, khí nén, tưới tiêu và đường ống công nghiệp nhằm thay đổi hướng tuyến ống và tạo điểm kết nối chắc chắn.

Về mặt cấu trúc, tên gọi của phụ kiện này được cấu thành từ ba yếu tố cốt lõi: chữ "Nối" thể hiện chức năng liên kết các đoạn ống hoặc thiết bị cơ khí với nhau; "Răng ngoài" là thuật ngữ thông dụng chỉ phần ren nằm ở mặt ngoài của đầu kết nối; và "90" đại diện cho góc chuyển hướng dòng chảy vuông góc 90°. Trên thực tế thị trường thương mại, tên gọi dân dụng có thể biến tấu đa dạng tùy theo nhà cung cấp. Do đó, người mua bắt buộc phải kiểm tra kỹ hình dạng thực tế, số lượng đầu ren và bản vẽ kỹ thuật đi kèm để tránh nhầm lẫn.

Bản chất cơ học của phụ kiện là tiếp nhận dòng chảy từ một tuyến ống và bẻ hướng nó sang một hướng mới vuông góc với góc 90°. Đầu ren ngoài của phụ kiện được vặn chặt vào đầu ren trong tương thích của van hoặc thiết bị chờ sẵn.

Để ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất, kỹ thuật viên phải kết hợp sử dụng băng tan PTFE, keo khóa ren chuyên dụng hoặc gioăng làm kín tại các bước ren. Thân phụ kiện đóng vai trò chịu đựng toàn bộ áp lực cơ học của tuyến ống và áp suất thủy lực từ dòng chảy bên trong. Độ kín khít cuối cùng của mối nối phụ thuộc hoàn toàn vào độ chính xác của bước ren, chất lượng vật liệu làm kín, lực siết vừa đủ và độ đồng tâm của tuyến ống khi lắp đặt.

Cấu tạo của nối răng ngoài phi 90

Phần thân co 90° được đúc hoặc gia công nguyên khối tạo thành một góc vuông vững chắc, định hình hướng đi của dòng lưu chất. Một đầu được tiện ren ngoài tiêu chuẩn để liên kết với thiết bị có ren trong, trong khi đầu kết nối còn lại có thể là ren trong, ren ngoài, đầu trơn, đầu hàn hoặc cơ cấu nối nhanh tùy theo thiết kế chuyên biệt.

• Bề mặt làm kín: Là khu vực tiếp xúc trực tiếp giữa các bước ren hoặc mặt côn, nơi đặt vật liệu chống rò rỉ.

• Phần lục giác: Được thiết kế ở một số mẫu giúp thợ lắp đặt dễ dàng đưa cờ lê hoặc mỏ lết vào siết chặt.

• Đường dẫn bên trong: Thường được thiết kế bo cong mềm mại ở góc cua để giảm thiểu tối đa hiện tượng sụt áp và tổn thất năng lượng của dòng chảy.

Phân loại nối răng ngoài phi 90 phổ biến

• Co ren ngoài – ren trong 90°: Sở hữu một đầu ren ngoài và một đầu ren trong, cực kỳ linh hoạt trong việc vừa chuyển hướng dòng chảy vừa kết nối trực tiếp với van hoặc phụ kiện có sẵn ren trong.

• Co ren ngoài – ren ngoài 90°: Thiết kế cả hai đầu đều là ren ngoài, dùng để liên kết giữa hai đầu ren trong của thiết bị hoặc đoạn ống chờ.

• Co ren ngoài – đầu trơn 90°: Kết hợp một đầu ren ngoài với một đầu trơn, cho phép kết nối bằng phương pháp hàn nhiệt, dán keo hoặc cơ cấu siết ép tùy thuộc vào vật liệu ống.

• Co ren ngoài – đầu nối nhanh: Tích hợp cơ cấu khóa nhanh ở một đầu giúp thao tác tháo rời thiết bị diễn ra trong tích tắc, rất thích hợp cho các trạm thiết bị cần bảo trì định kỳ.

• Co ren ngoài bằng vật liệu chuyên dụng: Bao gồm các dòng chế tạo từ inox 304, inox 316, đồng thau, nhựa PVC/PPR hoặc thép mạ kẽm chịu lực cao.

Vật liệu chế tạo nối răng ngoài phi 90

• Inox 304: Mang lại khả năng chống gỉ sét tuyệt vời trong các môi trường thông thường, độ bền cơ học cao và bề mặt sáng bóng dễ lau chùi, phù hợp cho hệ thống nước sạch và công nghiệp nhẹ.

• Inox 316: Chứa hàm lượng hợp kim đặc biệt giúp kháng hóa chất và chống ăn mòn cực tốt trong môi trường có nồng độ clorua cao hoặc nước biển mặn.

• Đồng thau: Dễ gia công thành phẩm, độ bền cơ học tốt và khả năng làm kín cao, là vật liệu kinh điển trong các hệ thống cấp nước và khí nén dân dụng.

• Nhựa PVC hoặc PPR: Có trọng lượng nhẹ, hoàn toàn miễn nhiễm với ăn mòn hóa học thông thường và giá thành kinh tế, tuy nhiên cần lưu ý giới hạn nhiệt độ và áp lực vận hành.

• Thép mạ kẽm: Cung cấp khả năng chịu lực va đập mạnh, thích hợp cho các công trình công nghiệp nặng, đòi hỏi kiểm tra kỹ lớp mạ bảo vệ để tránh rỉ sét.

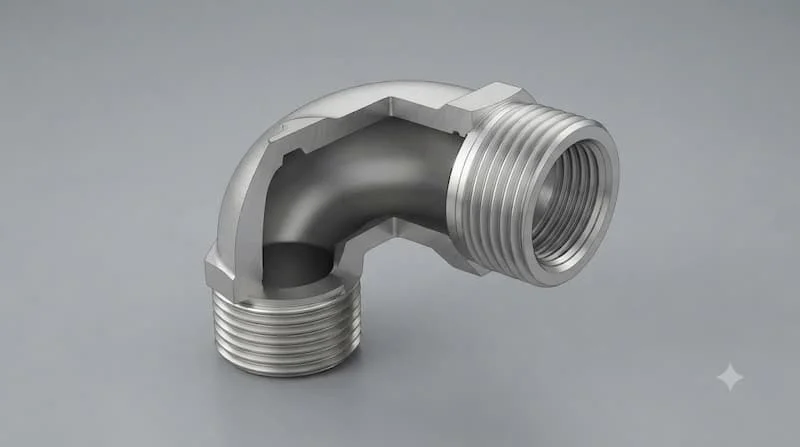

Thông số kỹ thuật cần kiểm tra khi lựa chọn

Việc nắm vững các thông số kỹ thuật dưới đây giúp kỹ sư kiểm soát hoàn toàn chất lượng dự án:

Phân biệt nối răng ngoài 90 với các phụ kiện gần giống

Vì sao cần chọn đúng tiêu chuẩn ren?

Một trong những sai lầm phổ biến nhất của thợ thi công là xem nhẹ tiêu chuẩn ren. Các hệ thống ren phổ biến như BSP (Anh) và NPT (Mỹ) sở hữu cấu trúc góc ren, bước ren và độ côn hoàn toàn khác biệt. Hai phụ kiện cùng được gọi chung tên dân dụng là "ren 21" hoặc "ren 1/2 inch" nhưng nếu khác tiêu chuẩn sản xuất thì tuyệt đối không thể vặn khít vào nhau. Việc cố tình ghép nối sai chuẩn sẽ làm biến dạng bước ren, phá hủy chân ren và gây ra sự cố rò rỉ áp lực nghiêm trọng trong quá trình vận hành.

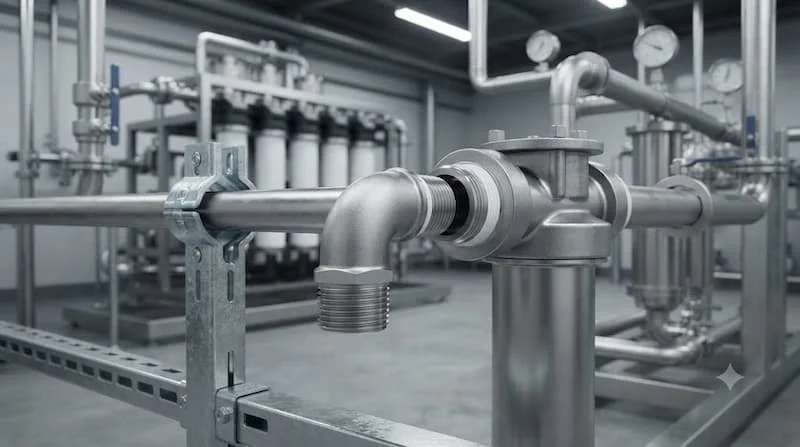

Ứng dụng thực tế của nối răng ngoài phi 90

• Hệ thống cấp nước dân dụng và công nghiệp: Lắp đặt tại các góc cua đổi hướng của mạng lưới ống âm tường, kết nối ống dẫn trực tiếp với van khóa tổng hoặc các thiết bị lọc nước đầu nguồn.

• Hệ thống máy bơm và trạm lọc nước: Bố trí tại các cửa hút và xả của máy bơm để gọn gàng hóa tuyến ống, kết nối linh hoạt với các bình tích áp hoặc đồng hồ đo áp suất.

• Hệ thống khí nén: Phân phối khí nén từ trục chính đến các nhánh máy móc phụ trợ, đòi hỏi phụ kiện phải chịu được áp lực cao và chống rung động tốt.

• Hệ thống tưới tiêu tự động: Kết nối các đường ống nhánh chuyển hướng góc vuông ra các béc phun nước tại các khu vườn hoặc nông trại lớn.

Những sai lầm kinh điển cần tránh bao gồm việc nhầm lẫn giữa ren trong và ren ngoài, bỏ qua tiêu chuẩn ren BSP/NPT, chọn nhầm vật liệu không tương thích với hóa chất lưu chất, dùng băng tan quá dày hoặc lạm dụng lực siết quá mức làm nứt vỡ thân phụ kiện.

Hướng dẫn lựa chọn và lắp đặt nối răng ngoài 90 đúng kỹ thuật

• Bước 1: Xác định rõ mục đích sử dụng (chuyển hướng dòng chảy, kết nối van hay thiết bị).

• Bước 2: Đo đạc kích thước đường ống và xác định chính xác đường kính ren cần dùng.

• Bước 3: Kiểm tra kỹ tiêu chuẩn ren (BSP, BSPT hoặc NPT) của thiết bị chờ.

• Bước 4: Lựa chọn vật liệu phụ kiện phù hợp với môi trường lưu chất (nước, khí, dầu hoặc hóa chất).

• Bước 5: Đánh giá giới hạn áp suất và nhiệt độ làm việc tối đa của toàn hệ thống.

Quy trình lắp đặt bắt buộc phải ngắt hoàn toàn dòng chảy và xả kiệt áp suất. Vệ sinh sạch sẽ các mạt kim loại hoặc bụi bẩn bám trên bước ren. Quấn băng tan PTFE theo đúng chiều kim đồng hồ (chiều siết ren), lưu ý không quấn quá dày để tránh kẹt ren. Vặn mớm bằng tay để chắc chắn ren ăn khớp thẳng góc, sau đó dùng cờ lê siết lực vừa đủ chặt. Cuối cùng, cấp áp suất từ từ để kiểm tra độ kín khít tuyệt đối trước khi đưa công trình vào vận hành chính thức.

Kết luận

Nối răng ngoài 90 tuy chỉ là một linh kiện nhỏ trong cấu trúc mạng lưới cơ điện nhưng lại đóng vai trò quyết định đến độ an toàn, tính thẩm mỹ và sự bền bỉ của toàn bộ hệ thống đường ống. Việc nắm vững cấu trúc, tiêu chuẩn ren và tuân thủ nghiêm ngặt quy trình lắp đặt sẽ giúp chủ đầu tư triệt tiêu hoàn toàn rủi ro rò rỉ.

Nếu bạn đang cần nối răng ngoài 90 cho hệ thống nước, khí nén, máy bơm hoặc đường ống công nghiệp, hãy cung cấp kích thước ren, vật liệu ống và môi trường sử dụng để được tư vấn sản phẩm phù hợp.

Hãy theo dõi honto.vn để nhận thêm thông tin về nối răng ngoài 90!
